USB-3.2-Gen1-HUB-HAT

Код товара: CTTL16985

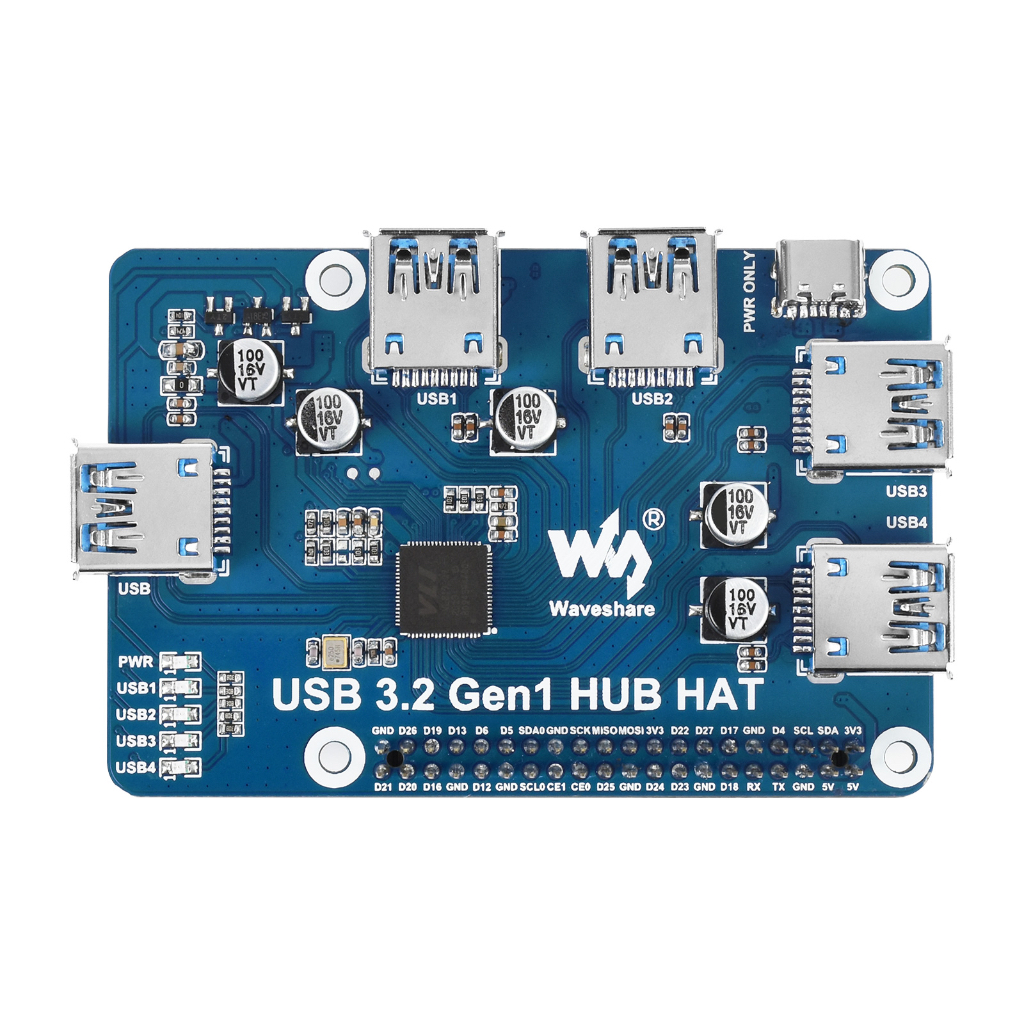

Это 4-канальная плата расширения USB 3.2 Gen1 для Raspberry Pi не требующая установки драйвера, которая может расширить USB-порт Raspberry Pi до 4 доступных USB-портов, чтобы ваш Raspberry Pi мог получать доступ к большему количеству USB-устройств.

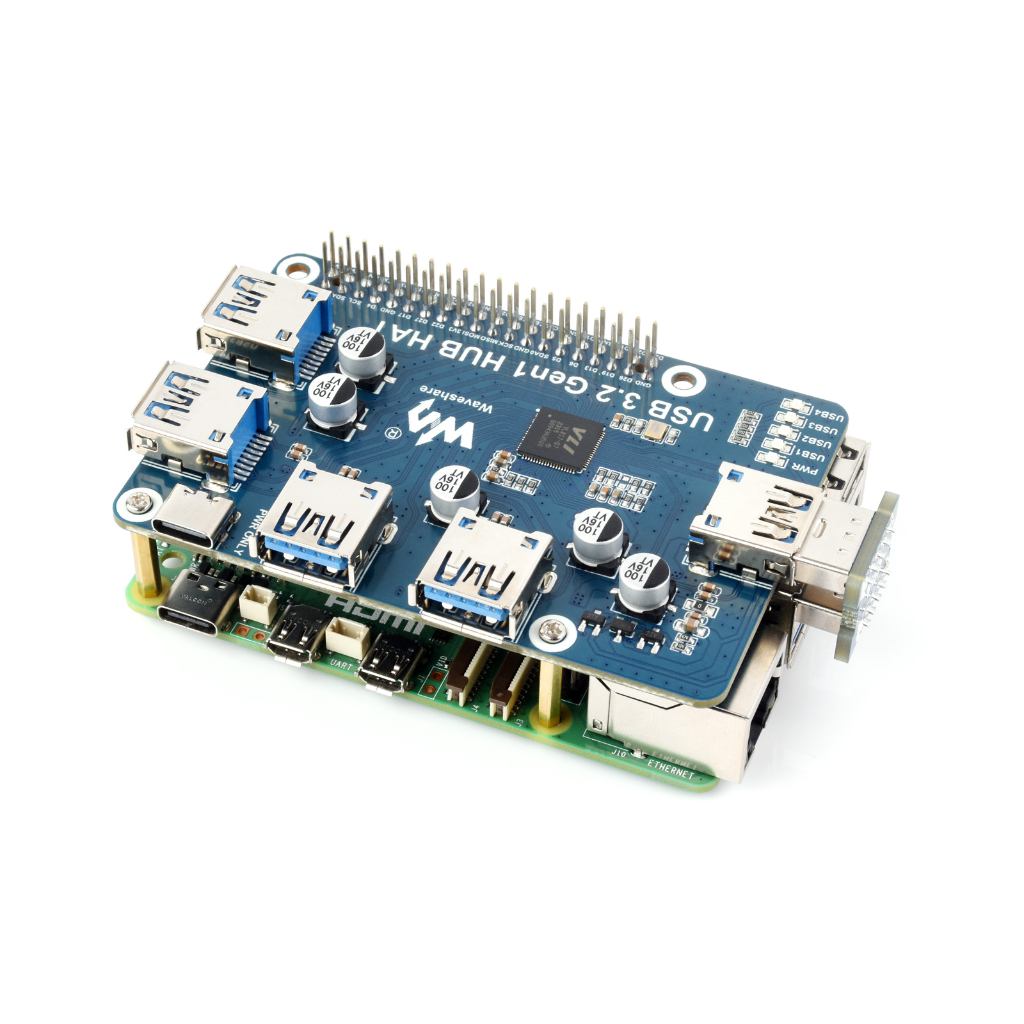

Разработанная на основе интерфейса GPIO Raspberry Pi 40PIN, плата расширения подходит для микрокомпьютеров Raspberry Pi 5 /4B, поддерживает стандарт USB 3.2 Gen1 и обеспечивает скорость передачи данных до 5 Гбит/с, что в 10 раз быстрее, чем USB 2.0.

Разница между USB 3.2 Gen 1 и 3.0:
На самом деле, разницы между USB 3.2 Gen1 и USB 3.0 нет, это просто изменение отраслевой спецификации промышленного наименования.
USB 3.0 на самом деле является USB 3.2 Gen 1. Используемая скорость 5 Гбит/с - текущее название USB 3.0 или USB 3.1 Gen 1 USB 3.2 Gen 1

Поддержка одновременного использования внешнего источника питания: встроенным интерфейсом внешнего источника питания Type-C 5В постоянного тока можно легко управлять с помощью собственного USB-порта Raspberry Pi для одновременного питания устройств высокой мощности, а также для одновременного подключения к другим устройствам.

Встроенные индикаторы позволяют легко просматривать рабочее состояние блока питания и интерфейса расширения USB.

Характеристики:
Производитель: Waveshare
Модель: USB-3.2-Gen1-HUB-HAT
Количество USB(A) портов: 4
Индикация состояния LED: есть
Размер: 88,5*57*22 мм
Вес: 36,45 г.

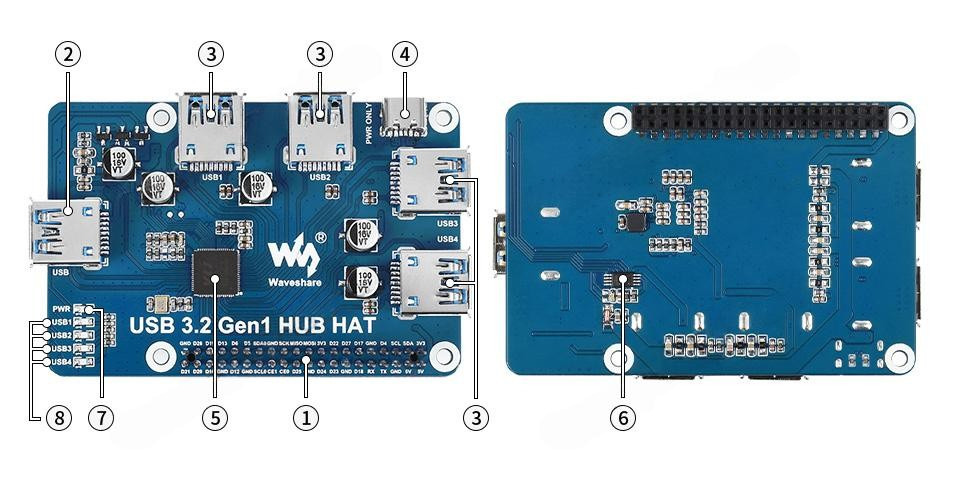

Схема с обозначением интерфейсов:

1) Интерфейс Raspberry Pi GPIO
2) Интерфейс концентратора USB 3.2 Gen1 для подключения к USB-интерфейсу Raspberry Pi
3) Интерфейс расширения USB 3.2 Gen1 USB1~USB4 - четыре порта
4) Интерфейс питания PWR ONLY для внешнего источника питания Type-C 5В (DC)
5) Чип USB-концентратора VL817-Q7
6) Микросхема памяти MX25L512EOI-10G
7) Индикатор питания
8) Индикаторы рабочего состояния USB-интерфейсов

Комплектация:
Плата расширения USB-3.2-Gen1-HUB-HAT - 1 шт
Переходник USB3.0 to USB3.0 - 2 шт
Кабель USB3.0 to USB3.0 50 см - 1 шт
Крепеж (стойки/гайки/винты) - 1 комплект

Упаковка:
Картонный короб
Размер: 158*108*32 мм
Вес брутто: 110 г.
