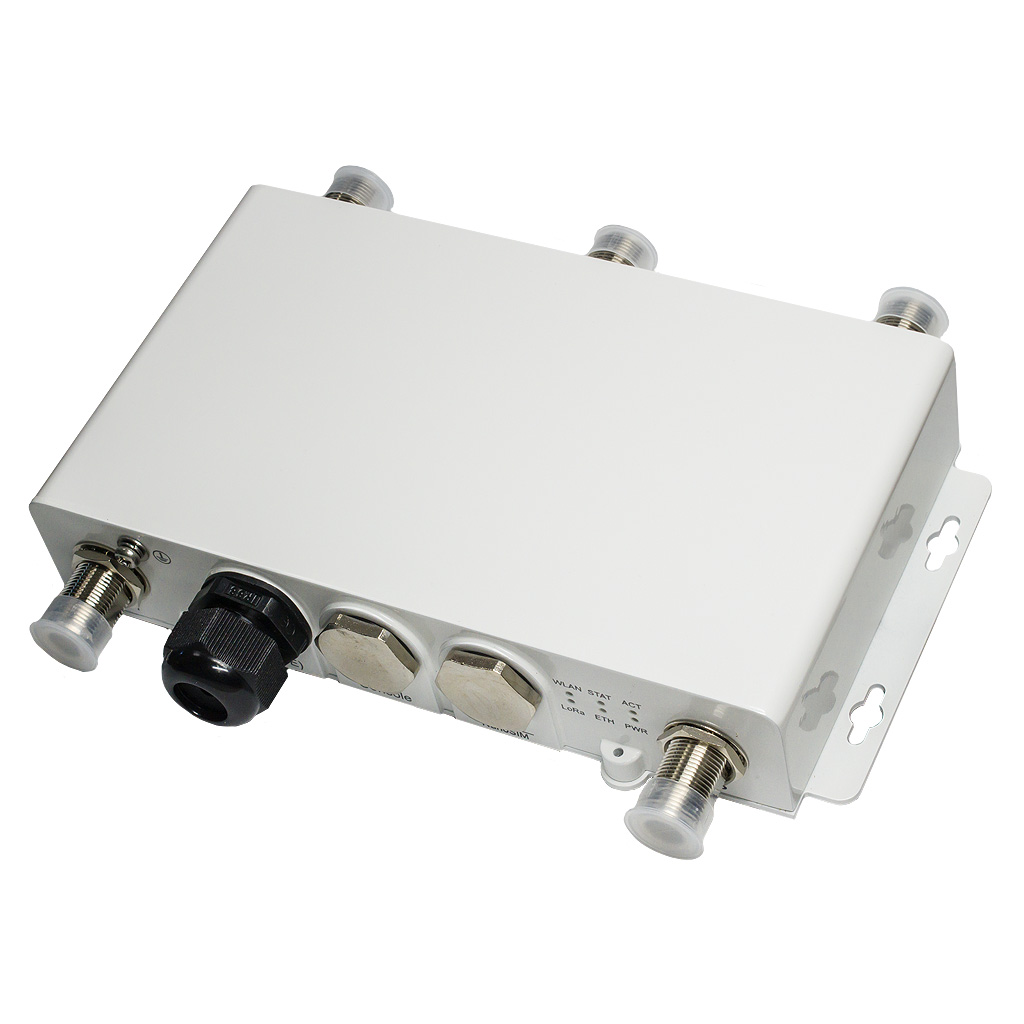

RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi

Код товара: CTTL16960
RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi

RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi  RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi  RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi  RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa/4G/LTE/GPS/WiFi

RAK7240CV2 WisGate Edge Prime — это новейшая модель базовой станции для LoRaWAN. Это идеальный продукт для крупномасштабного развертывания сетей LPWAN, где стоимость имеет важное значение, но при этом нельзя идти на компромиссы в отношении качества. Шлюз основан на передовом ядре SX1303 Lora, обладает оптимизированной чувствительностью и улучшенной производительностью. Станция существует в двух версиях — 8-канальная и 16-канальная, производится из компонентов промышленного класса, отличается широким спектром возможностей настройки, поддерживает мультикоммуникативность в сотовых сетях, Ethernet и WiFi. Для питания шлюза предусматривается две опции передачи электроэнергии: внешний блок PoE или специальный порт DC 9-24В, подключаемый к источнику постоянного тока DC 9-24В или к системе питания от солнечной батареи RAK Battery Plus.

RAK7240CV2 WisGate Edge Prime работает под управлением WisGateOS 2, безопасной и гибкой операционной системе, построенной на самом свежем программном ядре OpenWRT. Новая система WisGateOS 2 содержит все необходимые функции, имеет новый дизайн с расширенным числом опций и добавленными всплывающими подсказками. Программное обеспечение шлюза полностью совместимо с несколькими сетевыми серверами LoRaWAN, в том числе ChirkStack v3/V4, TTN/TTS, AWS IoT Core for LoRaWAN, AWS IoT core integration, Actility LNS (только с 8-канальными базовыми станциями). RAK7240CV2 WisGate Edge Prime предоставляет централизованное удаленное управление и настройку через платформу WisDM, что делает его идеальным выбором для управления большими сетями шлюзов.

Особенность оборудования


  • Корпус промышленного класса IP65 с кабельными вводами;
  • PoE (802.3af) + защита от перенапряжения;
  • Высококачественный LoRa-концентратор с поддержкой до 8 каналов;
  • Транзит через Wi-Fi, LTE, и Ethernet;
  • Спутниковая навигация GPS;
  • Питание электроэнергией через PoE-инжектор;
  • Внешняя антенна для Wi-Fi, GPS, LTE и LoRa (опционально);

  • Особенность программного обеспечения


  • WisGateOS 2: операционная система для настройки и обслуживания шлюзов RAK;
  • WisGateOS 2 расширения: добавлена поддержка новых функций, таких как OpenVPN, WireGuardVPN и др.<;
  • Удалённое обслуживание с использованием WisDM Fleet Managment;
  • Встроенный сетевой сервер, поддерживающий спецификацию LoRaWAN 1.0.3;
  • Программный стек поддержки LoRaWAN с Semtech SX1303;
  • Фильтрация кадров LoRa (белый список узлов в режиме переадресации пакетов);
  • MQTT v3.1 мост с шифрованием TLS;
  • Опциональная функция "Точная временна?я отметка" (Fine Timestamping);
  • Буферизация кадров LoRa в режиме переадресации пакетов на случай возможных перебоев с питанием;

  • Технические характеристики


  • Модель: RAK7240CV2 WisGate Edge Prime (SKU: 715131);
  • ЦПУ модуль RAK634: процессор MT7628 + память DDR2 128МБ;
  • Спутниковая навигация (GPS/GNSS): Quectel L70;
  • Спецификация Wi-Fi
  • Частота: 2.412–2.472 ГГц (802.11b/g/n);
  • Чувствительность RX (мин.): -95 дБм;
  • Мощность передачи TX (макс.): 20 дБм;
  • Рабочие каналы: 2.4 ГГц 1–13;
  • Спецификация LoRa
  • Модуль: 1х PCIe LoRa SX1303;
  • Каналы: 8;
  • Чувствительность приема: -139 дБм (мин.);
  • Мощность передачи: 27 дБм (макс.);
  • Частота: 868 МГц (регион EU868);
  • Спецификация 4G/LTE (версия Европа)
  • Чип: Quectel EG95-E;
  • LTE FDD: B1/B3/B7/B8/B20/B28A;
  • WCDMA: B1/B8;
  • GSM: 900/1800 МГц;
  • Источник питания: PoE (IEEE 802.3af), 42...57 В DC постоянного тока;
  • Потребляемая мощность (тип.): 12 Вт;
  • Ethernet: RJ45 (10/100 Мбит);
  • Антенна: 5 разъемов N-типа;
  • Световые индикаторы: светодиоды LoRa х1, Ethernet х1, питание х1, Wi-Fi х1, сотовая связь х2;
  • Способ установки: монтаж на столб или на стену;
  • Индекс пылевлагозащиты: IP65;
  • Материал корпуса: алюминиевый сплав;
  • Масса: 1.3 кг;
  • Размеры: 224 мм х 121 мм х 42 мм;
  • Температура эксплуатации: от -30°C до +55°C;
  • Температура хранения: от -40°C до +85°C;
  • Рабочая влажность: от 0% до 95% (без конденсации);
  • Влажность хранения: от 0% до 95% (без конденсации);

  • Комплектация


    Обратите внимание! Антенны LoRa приобретаются отдельно.

  • 1x RAK7240CV2 WisGate Edge Prime EU868 8-канальный LoRa/LTE/WiFi/GPS шлюз-концентратор;

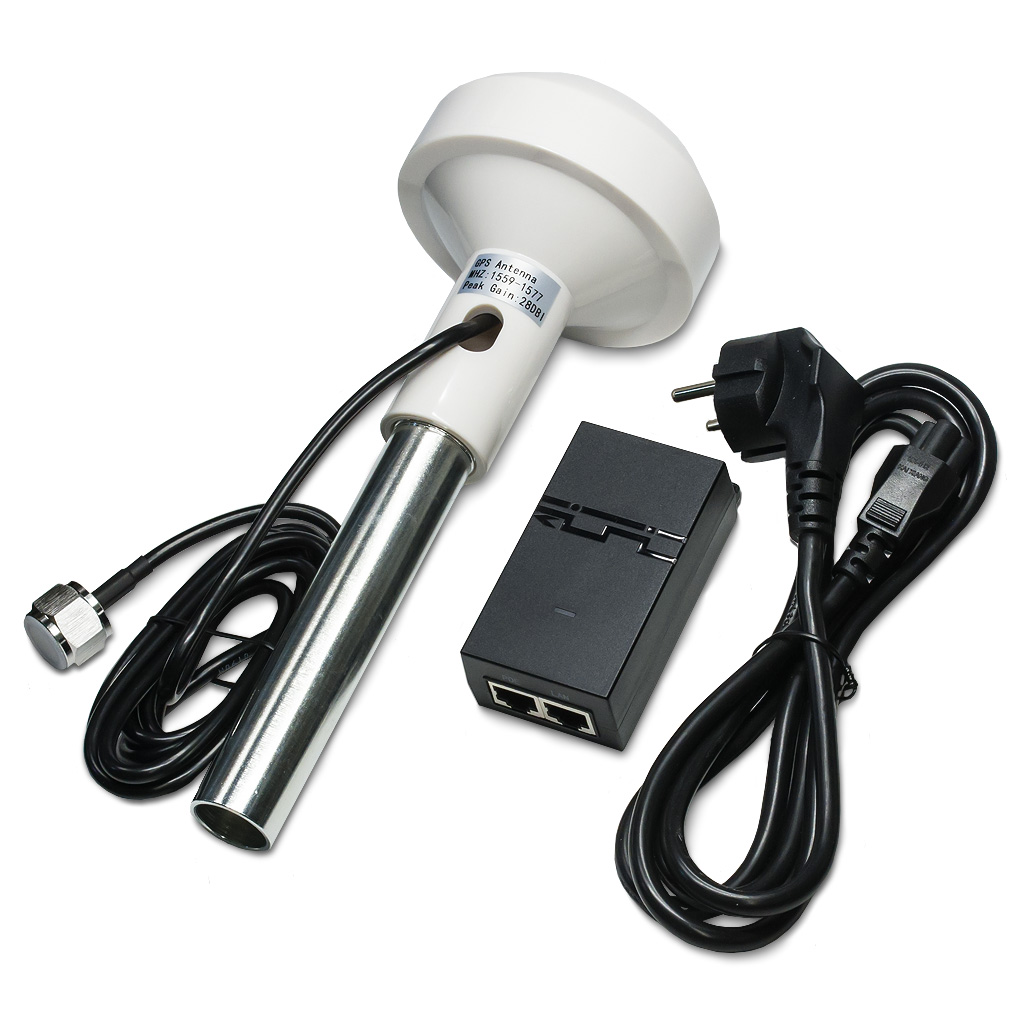

  • 1x Антенна GPS;
  • 1x Антенна WiFi 2.4 ГГц;

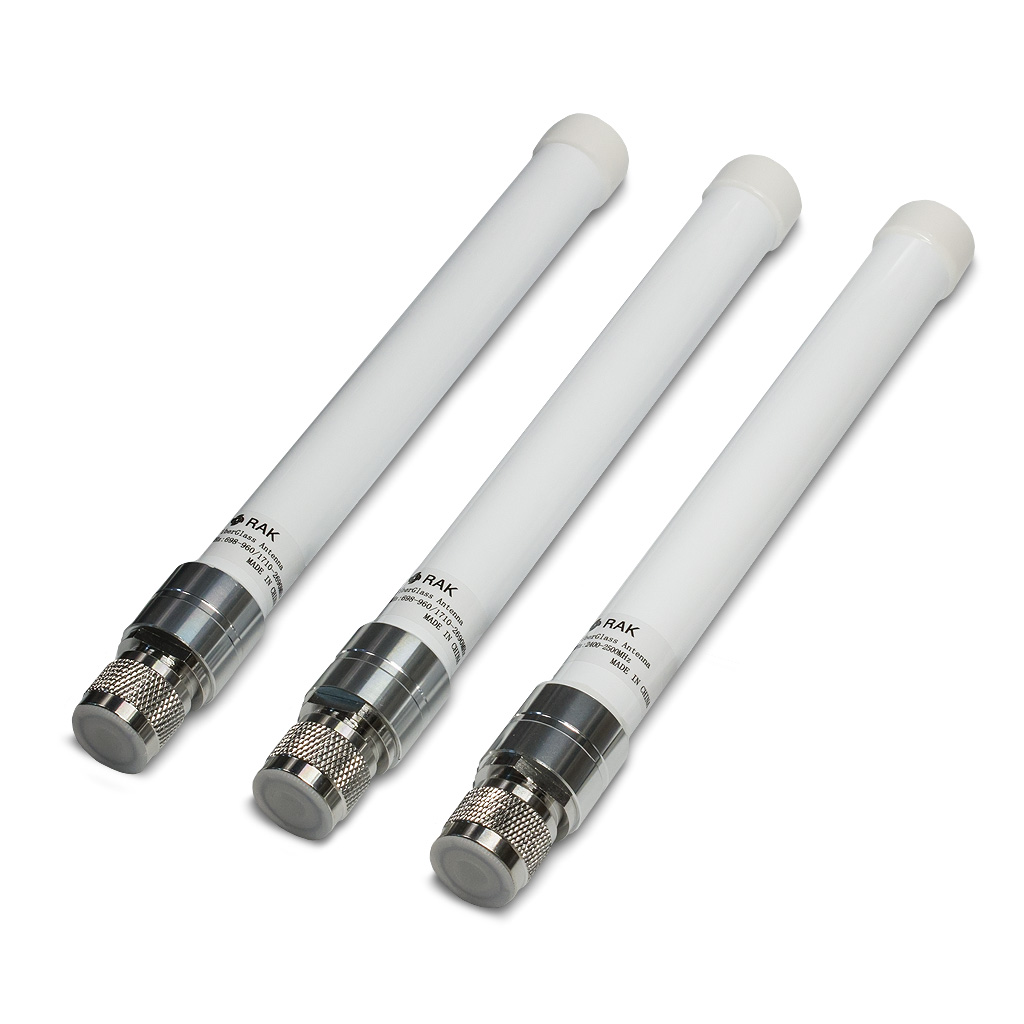

  • 2x Антенна LTE;
  • 1х PoE-инжектор;
  • 1х Крепежный набор;
  • 1х Краткое руководство пользователя;

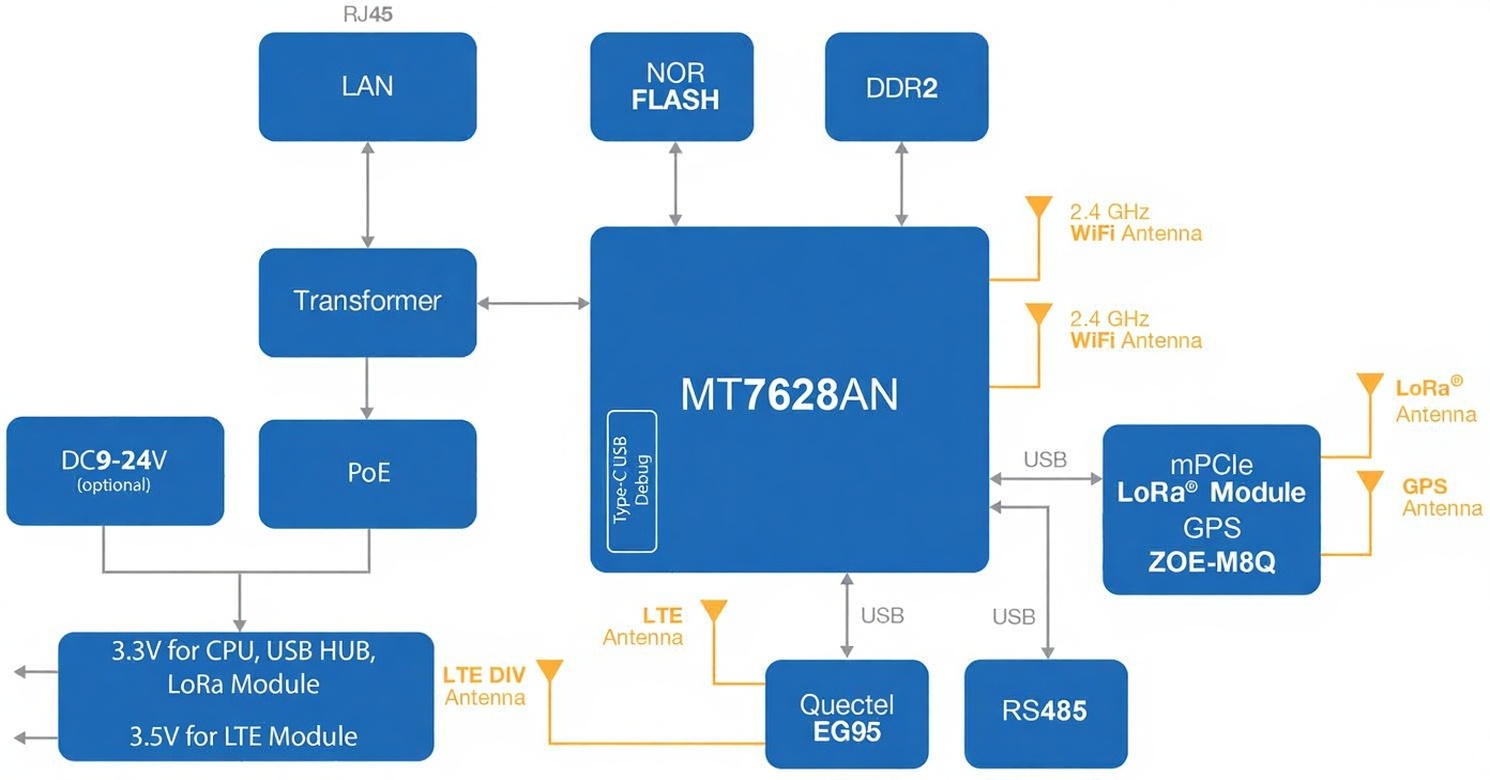

  • Блок-схема архитектуры внутреннего оборудования  RAK7240CV2 WisGate Edge Prime


    Блок-схема RAK7240CV2 WisGate Edge Prime

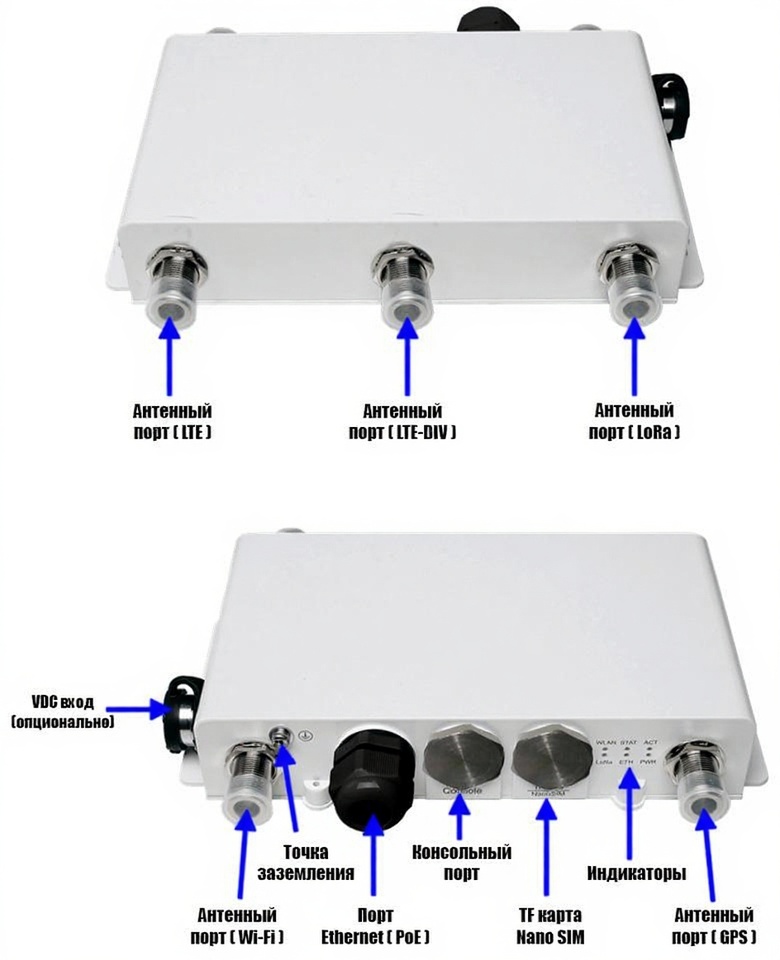

    Интерфейсы базовой станции LoRaWAN RAK7289

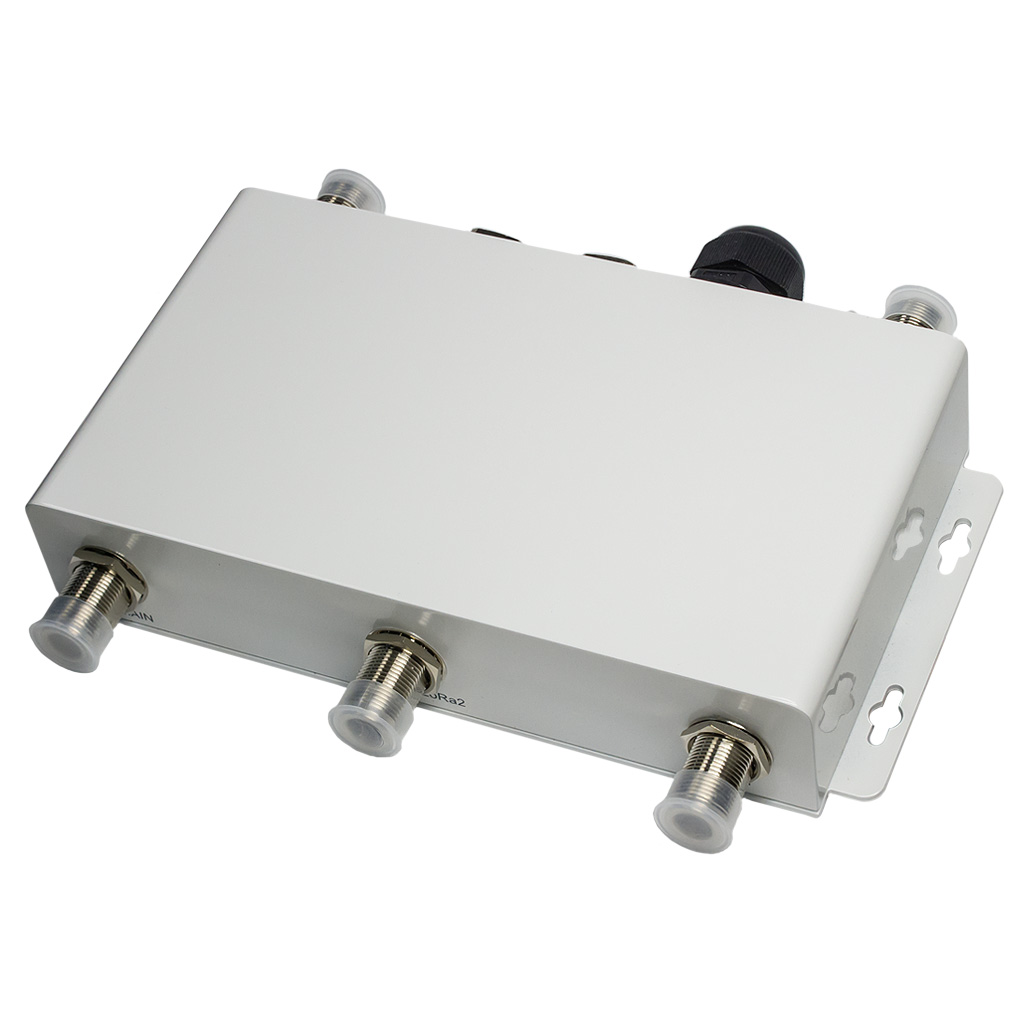

    RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa 4G LTE GPS WiFi Фото 6




    Возможности программного обеспечения


    Программное обеспечение RAK7240CV2 поддерживает следующий функционал

    LoRa Сеть Обслуживание
    Поддержка классов А, B и С WiFi режим точки доступа Управление по воздуху WisDM
    Пакетная переадресация LoRa WiFi режим клиент SSH2, NTP
    Настройка диапазона частот Резервное копирование исходящего канала Обновление прошивки
    Настройка мощности сигнала передатчика TX DHCP Сервер/Клиент Пакетная переадресация LoRa
    Регистратор данных Поддержка 802.1q Встроенный LoRa-сервер
    Статистика Межсетевой экран (Firewall) OpenVPN, Ping Watchdog
    Настройка местоположения Настройка LTE APN MQTT-Bridge
    Настройка адресов и портов сервера   Пользовательский WEB-интерфейс




    Документация


    1. Руководство пользователя RAK7240CV2 Wisgate Edge Prime;
    2. Руководство пользователя WisDM;

    Программное обеспечение


    1. Операционная система WisGate OS2;
    2. Файлы расширения для WisGateOS 2 v2.0.x/v2.1.x;

    ------------------
