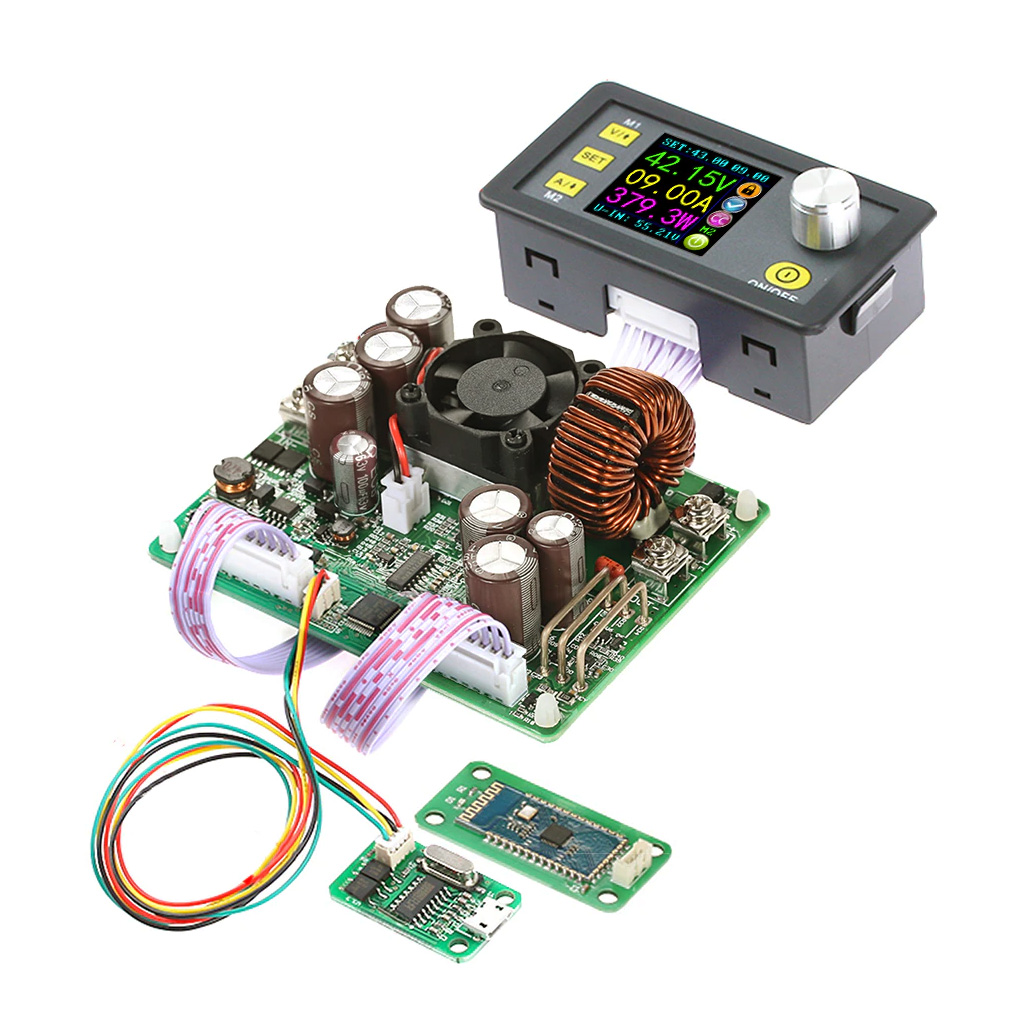

Преобразователь RuiDeng RIDEN DPS5020-USB-BT

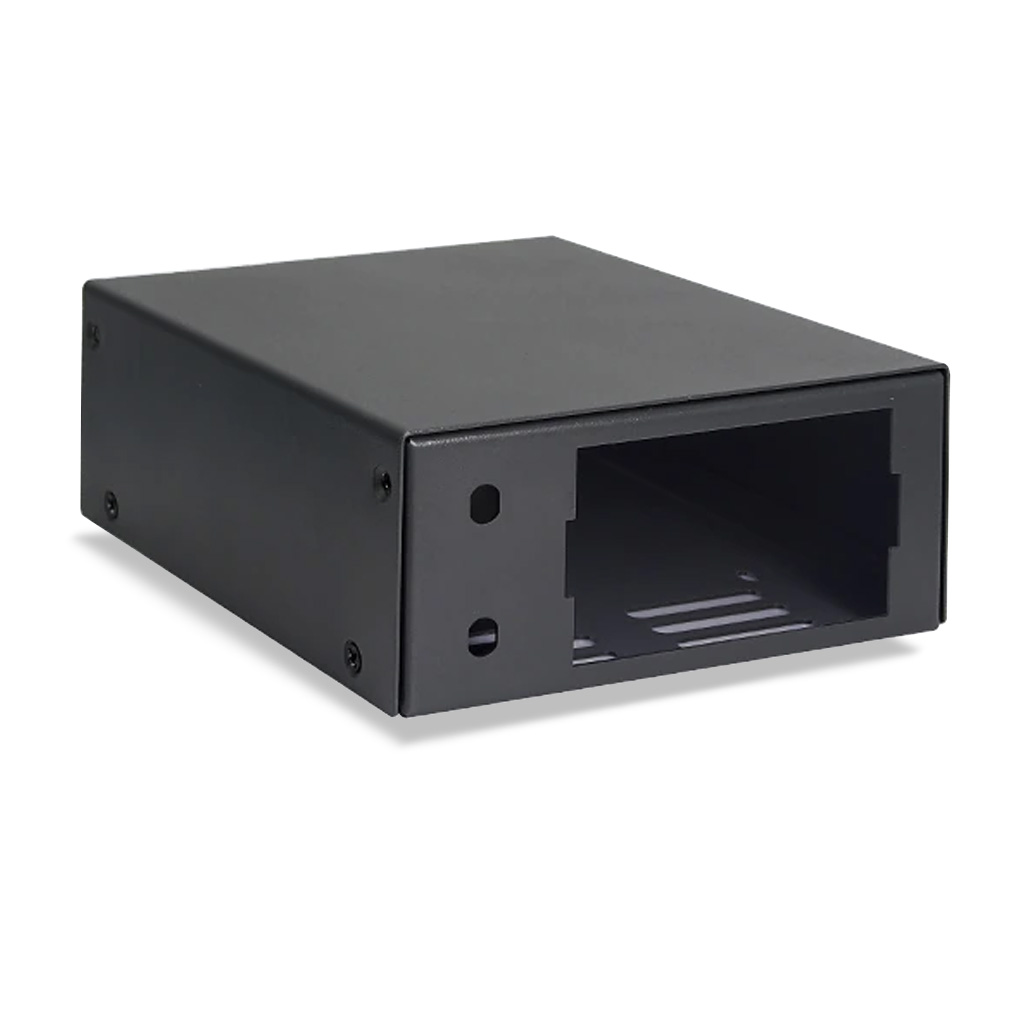

Корпус С2 RuiDeng RD DP/DPS Metal Housing C2 Case

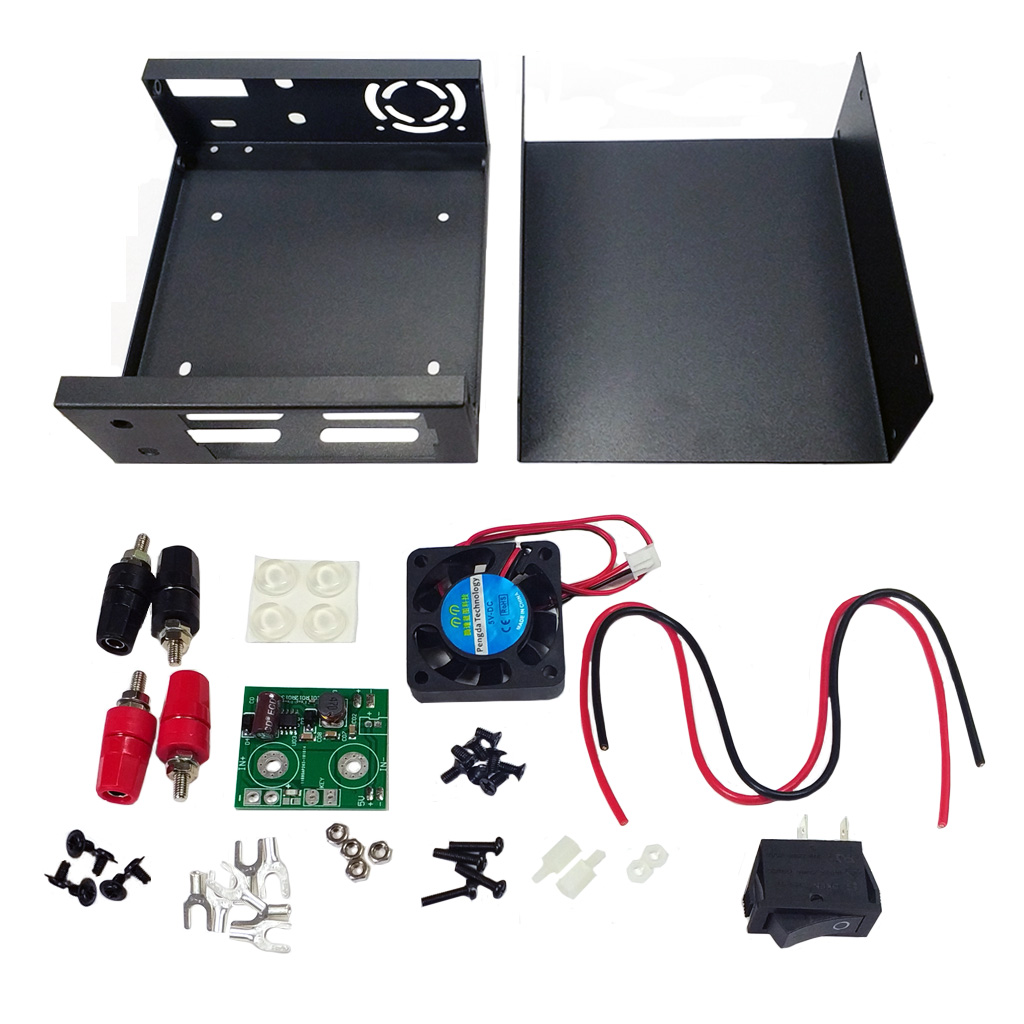

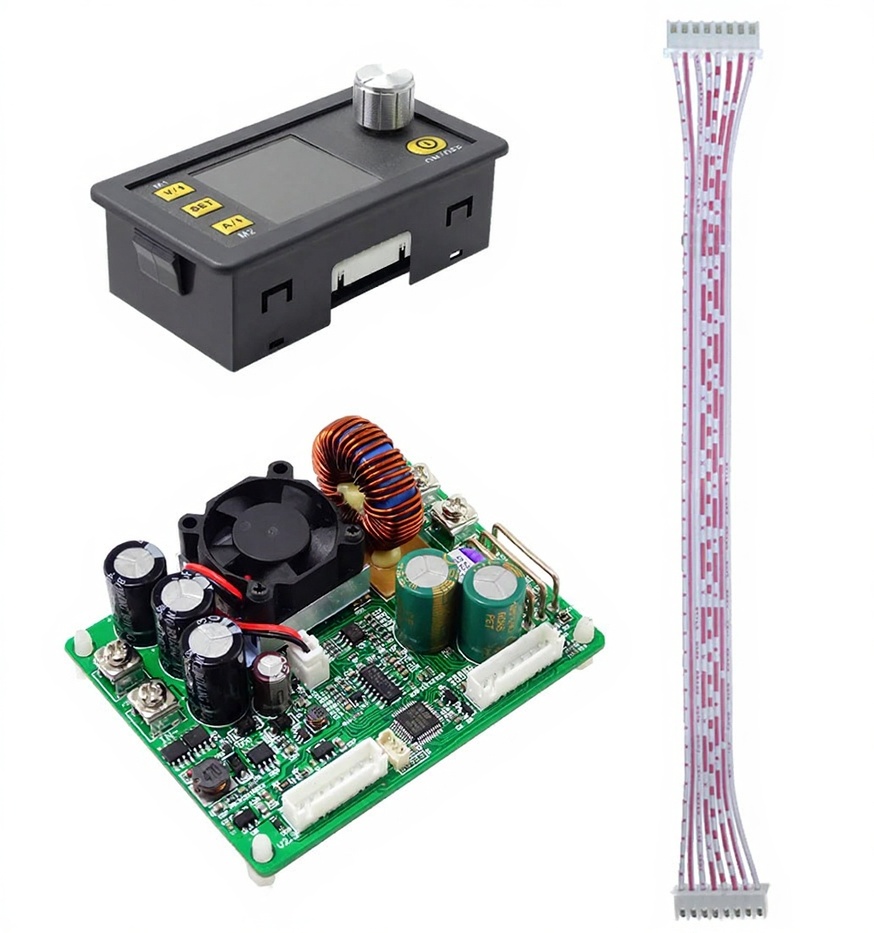

Комплектация набора

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель DPS5020-USB-BT представляет большую серию DPS уникальных импульсных DC-DC преобразователей, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS5020 сочетаются самые современные аналого-цифровые технологии, высокое качество электронных компонентов и их сборку, а также презентабельный дизайн и комплектация продукта. Среди конкурентов преобразователь DPS5020 выделяется компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS5020 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать персональную надёжность, стабильность и долговечную работоспособность при соблюдением правил технической эксплуатации.

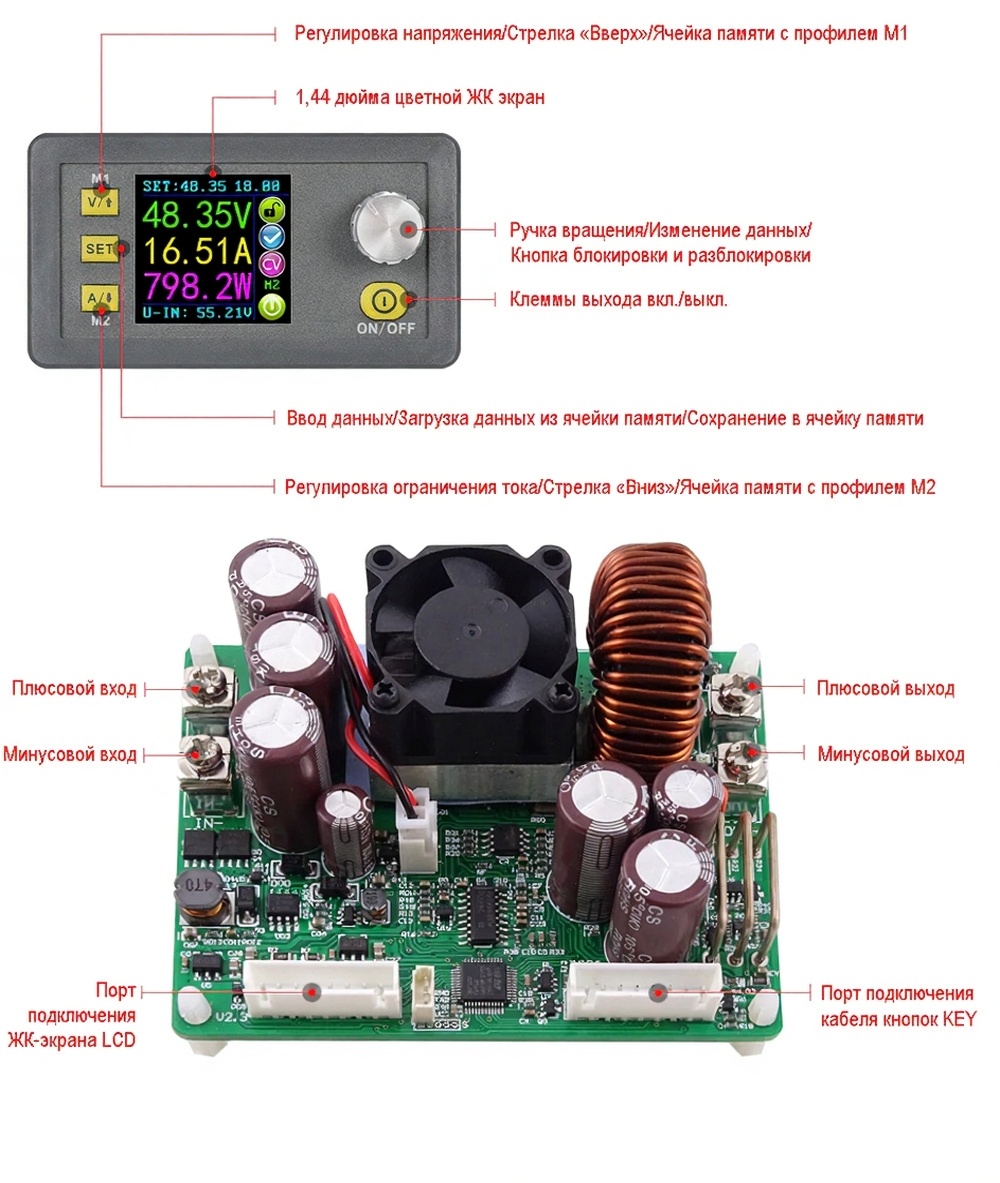

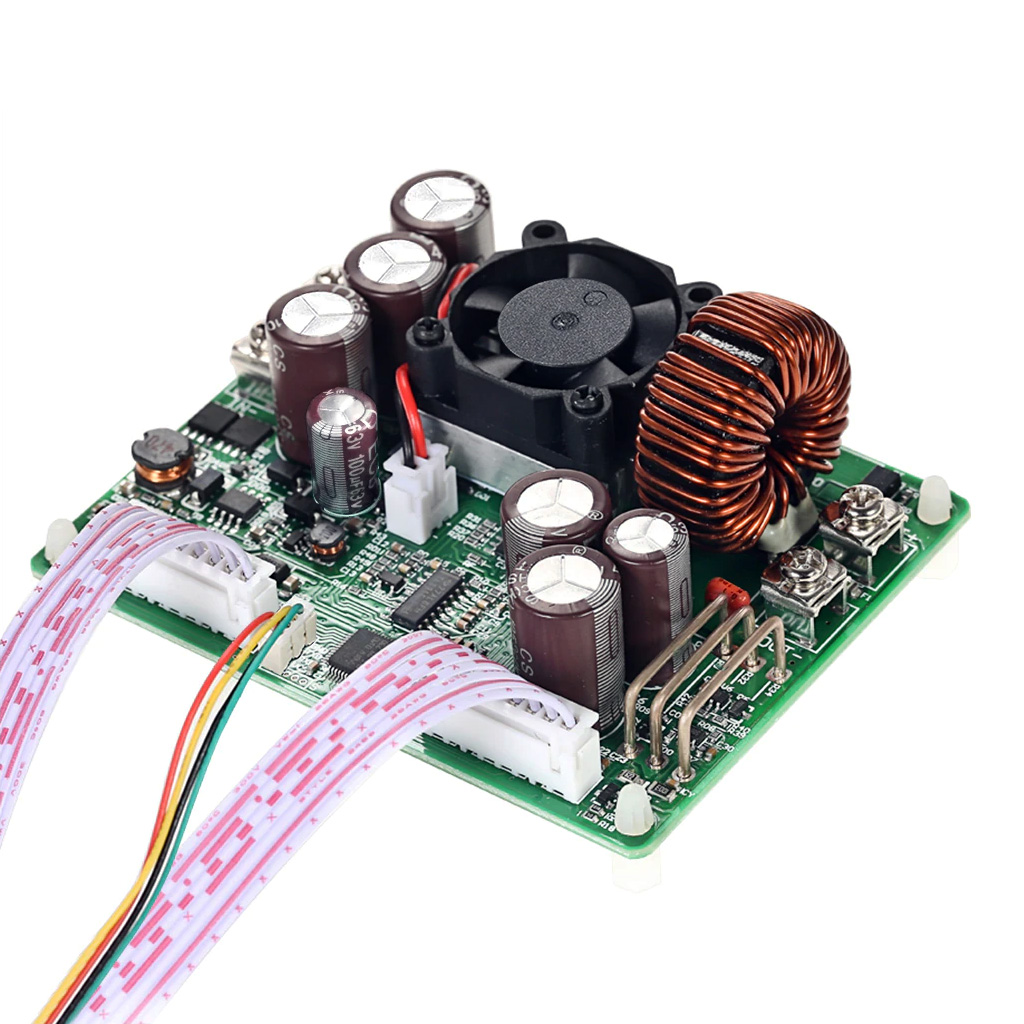

Внутреннее устройство преобразователя RuiDeng DPS5020-USB-BT

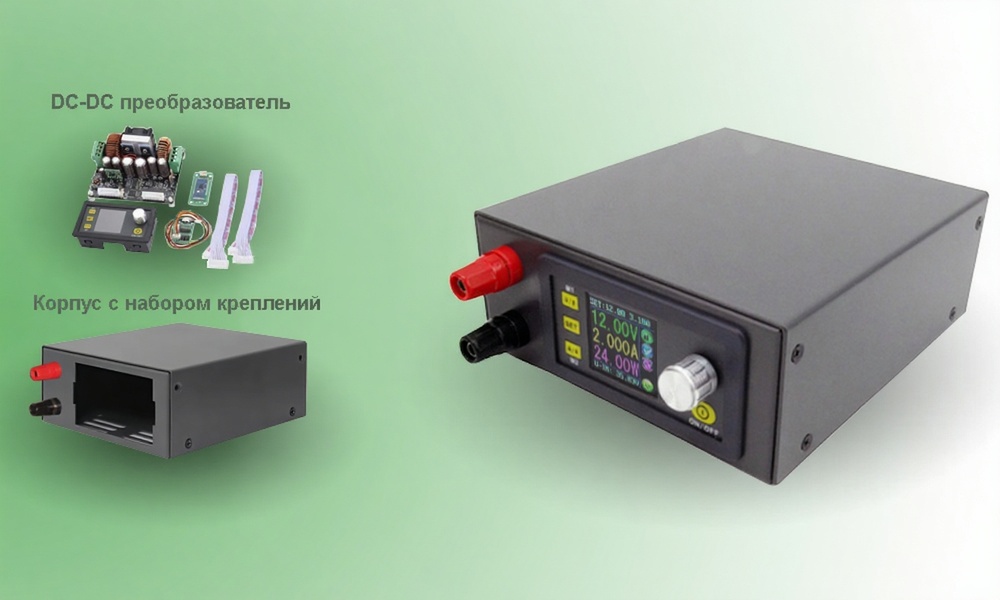

Модульный преобразователь DPS5020 оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Модель DPS5020-USB-BT дистанционно управляется по каналам беспроводной связи Bluetooth 2.1+EDR через Android-приложение, поддерживает интерфейс USB для обмена данными между прибором и программным обеспечением удалённого ПК по проприетарному протоколу. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в состав любого промышленного или бытового оборудования. Устанавливаемый внутрь металлического корпуса, наделённого интеллектуальной системой охлаждения с набором сопутствующих крепёжных компонентов, специально разработанного производителем серии для DPS5020-USB-BT, принимает форму полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 6.0В до 60В и постоянного тока до 20А. На выходе преобразователь DPS5020 вырабатывает регулируемое напряжение в диапазоне 0 ~ 50В, предельная сила нагрузочного тока ограничена значением 20.1А. Топология понижающего преобразователя характеризуется необходимостью подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. Уровень входного напряжения в понижающем преобразователе определяет верхнюю границу доступных выходных параметров.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS5020

Мощность потребления от источника первичного питания в понижающем преобразователе выше чем на выходе — сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя. Вычитаемые 10-11% именуются эффективностью преобразования или КПД преобразователя, образуются от деления значений выходной мощности на входную. Величина КПД не постоянна, и может увеличиваться в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPS5020 составляет 999.9Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 1200Вт (например 60В и 20А).

Меню и настройки RuiDeng DPS5020-USB-BT

Программное меню RuiDeng DPS5020-USB-BT позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения запускается сочетанием определённых клавиш, указанных в руководстве.

Защитные функции DPS5020-USB-BT

Надёжность и стабильность работы c DPS5020-USB-BT обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.

Дистанционное управление RIDEN DPS5020-USB-BT

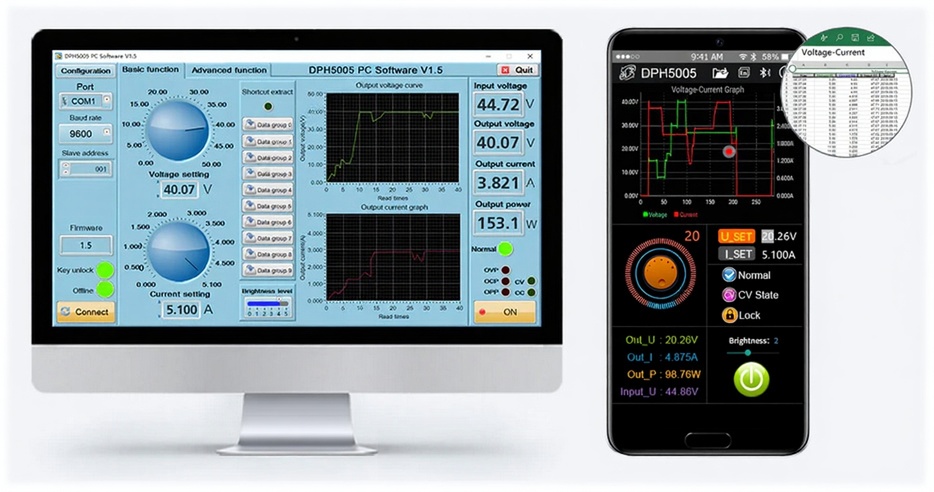

Цифровой преобразователь RD-DPS5020-USB-BT поддерживает дистанционное управление множеством параметров и функций. Удалённая коммуникация с прибором DC-DC регулятора RIDEN RuiDeng DPS5020-USB-BT осуществляется из одноимённого приложения DPS5020 PC Software через проводное подключение к порту USB персонального компьютера на ОС Windows 7+. Или по радиочастотным каналам 2.4ГГц беспроводной связи Bluetooth стандарта 2.1+EDR со смартфонов или планшетных ПК под управлением ОС Android 5.0+ с загруженным приложением Ruideng DPS(H) Series. И мобильное приложение, и ПК-программа обладают дружественным интерфейсом, поддерживают английский и китайский языки, отображают текущие параметры электроэнергии в графиках и таблицах, могут вести журналы происходящих изменений с экспортом данных.

Физические размеры DPS5020-USB-BT, мм

Программное обеспечение

1. Программа DPS5020 PC Software для ПК ОС Windows 7+ (zip-архив);
2. Приложение RuiDeng DPS(H) Series для Android 5.0+ (zip-архив);

Техническая документация

1. Руководство пользователя преобразователя серии DPS/DPH (PDF, англ.);
