Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель DPS3015 представляет большую серию DPS уникальных импульсных DC-DC преобразователей, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS3015 сочетаются самые современные аналого-цифровые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный дизайн и комплектация продукта. Среди конкурентов преобразователь DSP3015 выделяется компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS3015 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать персональную надёжность, стабильность и долговечную работоспособность при соблюдением правил технической эксплуатации.

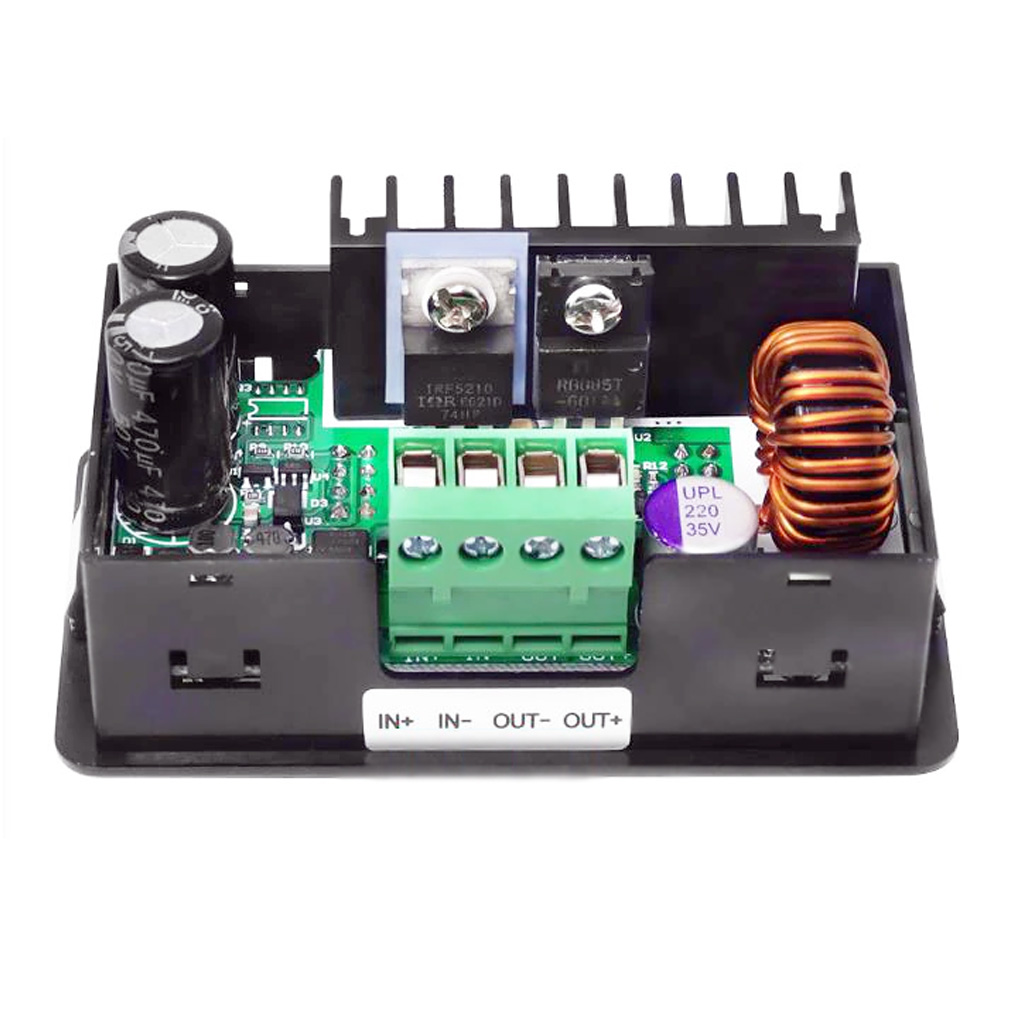

Внутреннее устройство преобразователя RuiDeng DPS3005-USB-BT

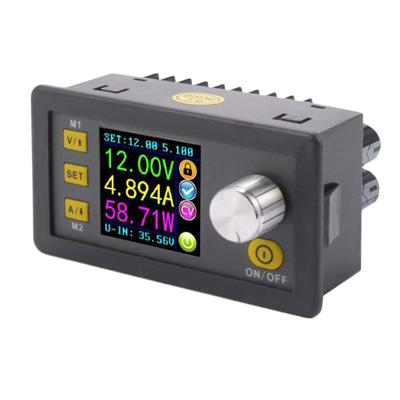

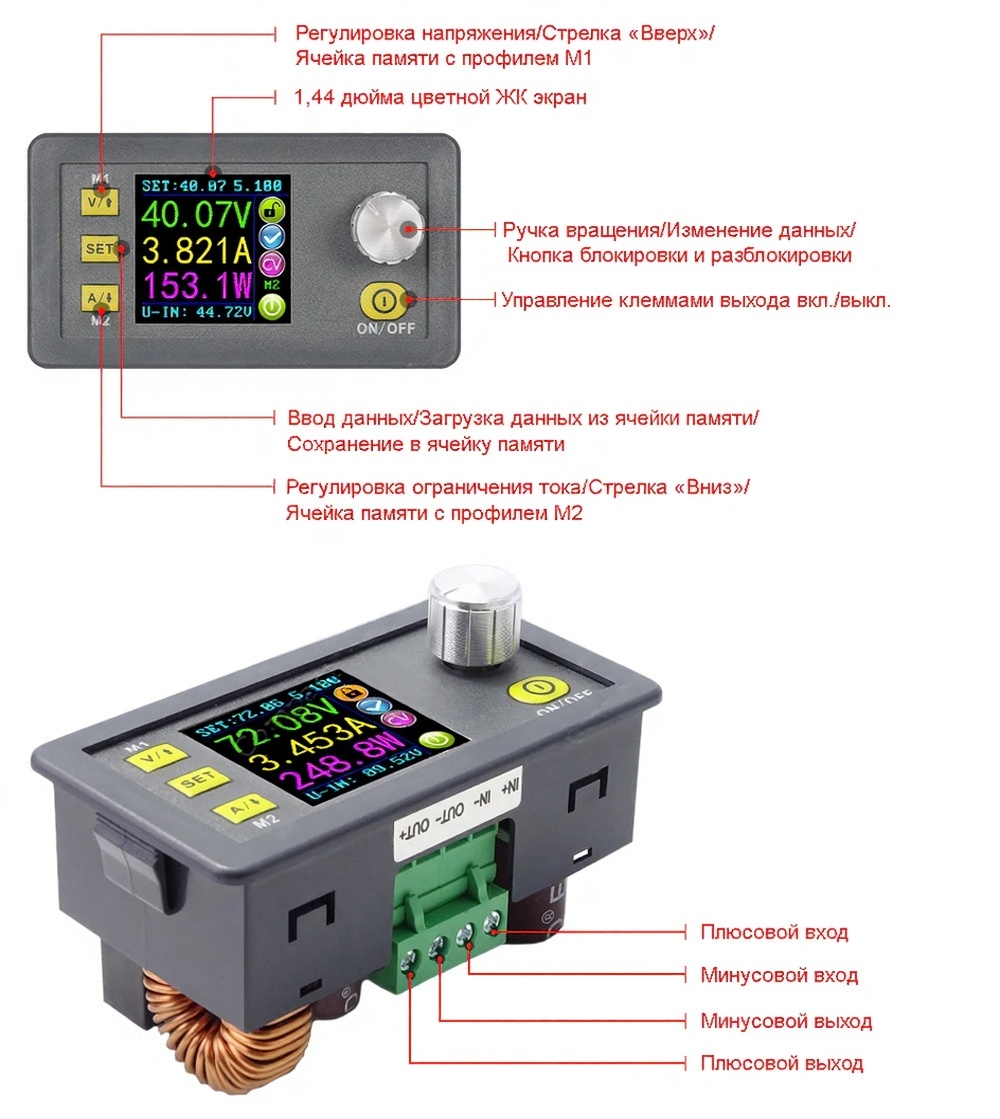

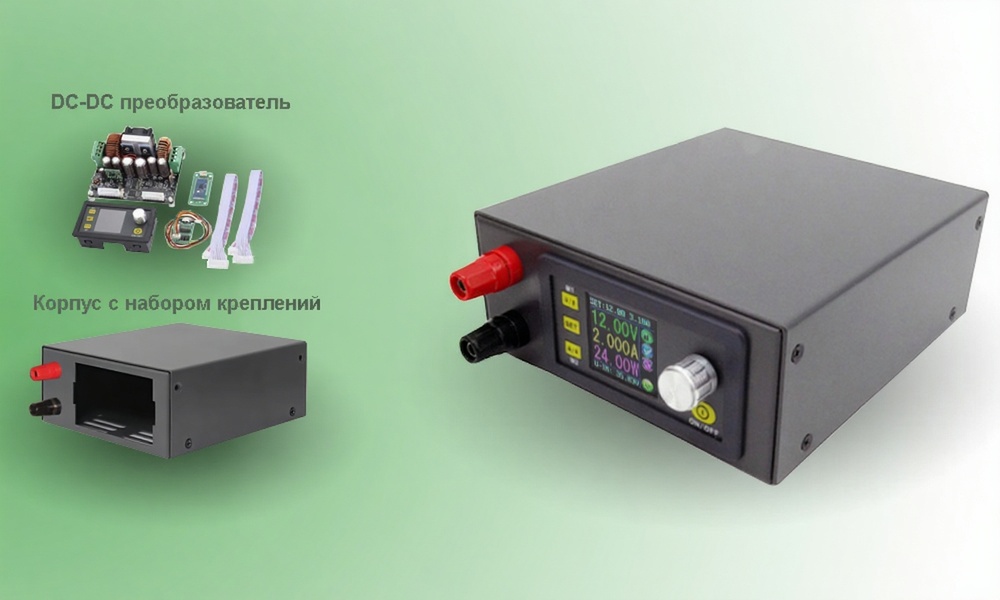

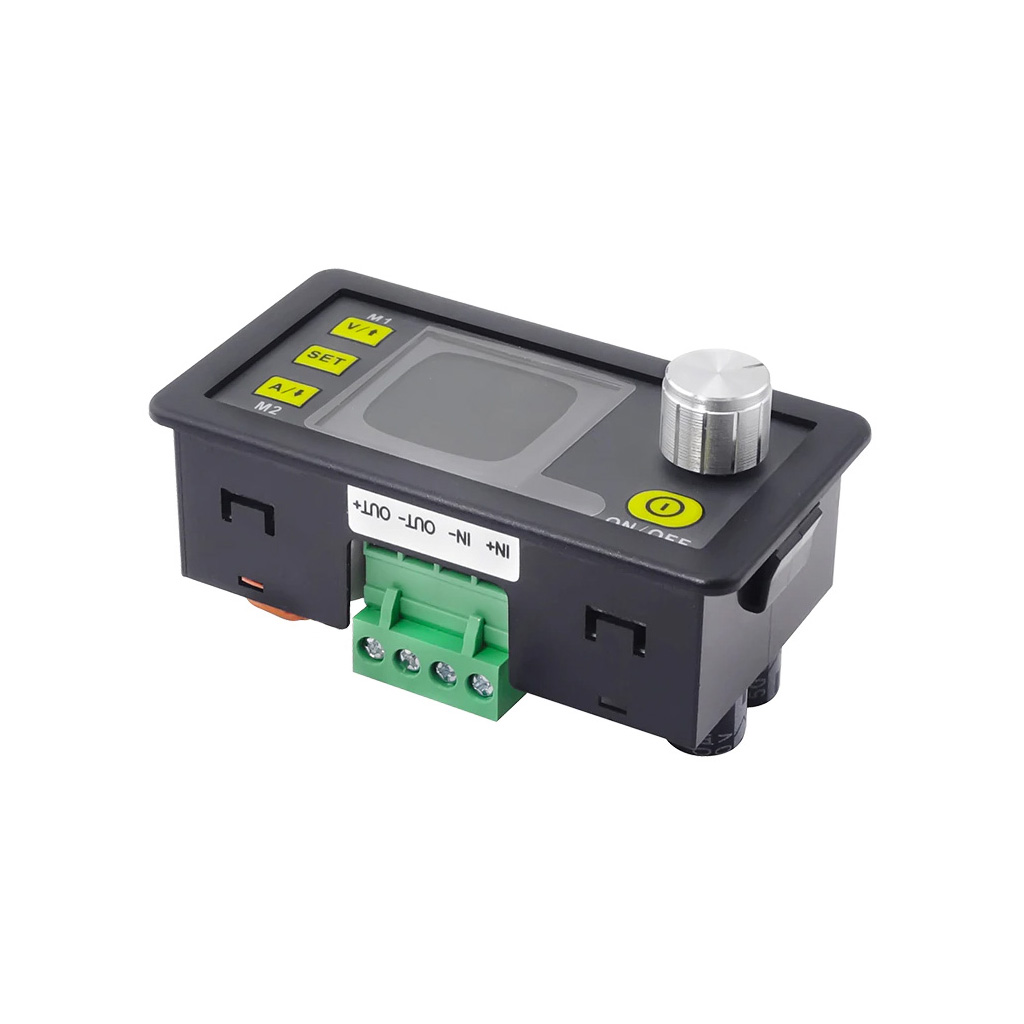

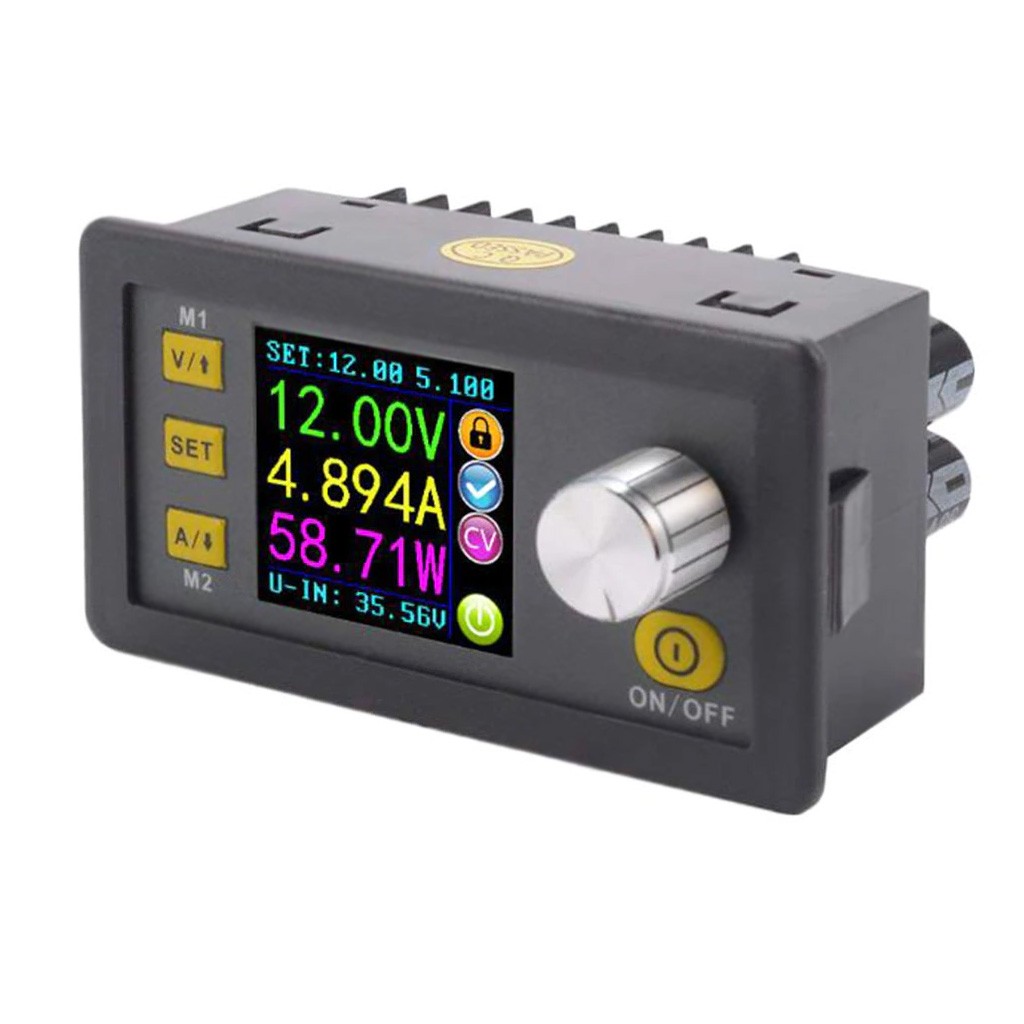

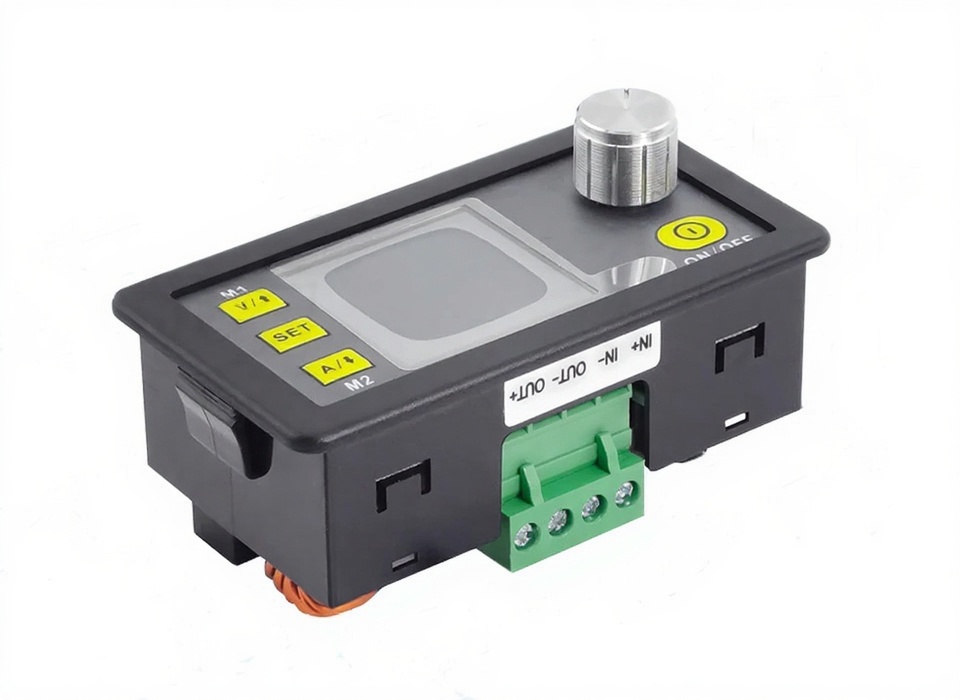

Моноблочный преобразователь DPS3005 оснащается большим 38-мм цветным TFT-дисплеем четырёхзначного вольтметра-амперметра-ваттметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Собранный в едином компактном корпусе c интуитивно простым подключением, RD-DPS3005 легко интегрируется в состав любого промышленного или бытового оборудования. Может быть установлен в металлический корпус индивидуально конструируемого лабораторного источника питания, с обязательной системой контролирования температуры внутреннего пространства. DC-DC преобразователь RIDEN DPS3005 совместим с корпусами, специально разработанными производителем RuiDeng для серии DPS, придающих форму и внешний вид полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 6.0В до 40В и постоянного тока до 10А. На выходе преобразователь DPS3005 вырабатывает регулируемое напряжение в диапазоне 0 ~ 32В, предельная сила нагрузочного тока ограничена значением 5.1А. Топология понижающего преобразователя характеризует необходимость подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. В понижающем преобразователе уровень входного напряжения и тока определяет верхнюю границу доступных выходных параметров.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS3005

Мощность потребления от первичного источника напряжения для DPS3005 больше, чем возможна на его выходе — некоторая часть энергии необходима понижающему преобразователю для нормальной работы силовой части и блока управления. Процентное соотношение величины выходной мощности относительно входной именуются эффективностью преобразования, может достигать высоких показателей до 91%. Величина КПД не постоянная, и может варьироваться в меньшую сторону в зависимости от условий использования устройства.  Пиковая выходная мощность DC-DC преобразователя DPS3005 составляет 160Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 200Вт (например 36В и 5.5А).

Настройки и меню RuiDeng DPS3005

Программное меню RuiDeng DPS3005 позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения, запускается сочетанием определённых клавиш, указанных в руководстве.

Функции защиты в DPS3005

Надёжность и стабильность работы DPS3005 обеспечивается многоуровневой защитой прибора.

Предупреждение!
Выходной контур импульсного DC-DC преобразователя DPS3005 нет защиты от переполюсовки. Следует обращать особое внимание на  безошибочность подключения плюсового и минусового контактов во избежании повреждения устройства.

Импульсный понижающий преобразователь энергии DPS3005 не требует дополнительного активного охлаждения, если эксплуатируется в нормальных условиях окружающей среды (+25°C).

Физические размеры DPS3005-USB-BT

Техническая документация

1. Руководство пользователя преобразователя DPS3003/DPS3005/DPS5005/DPS8005 (англ., PDF);
