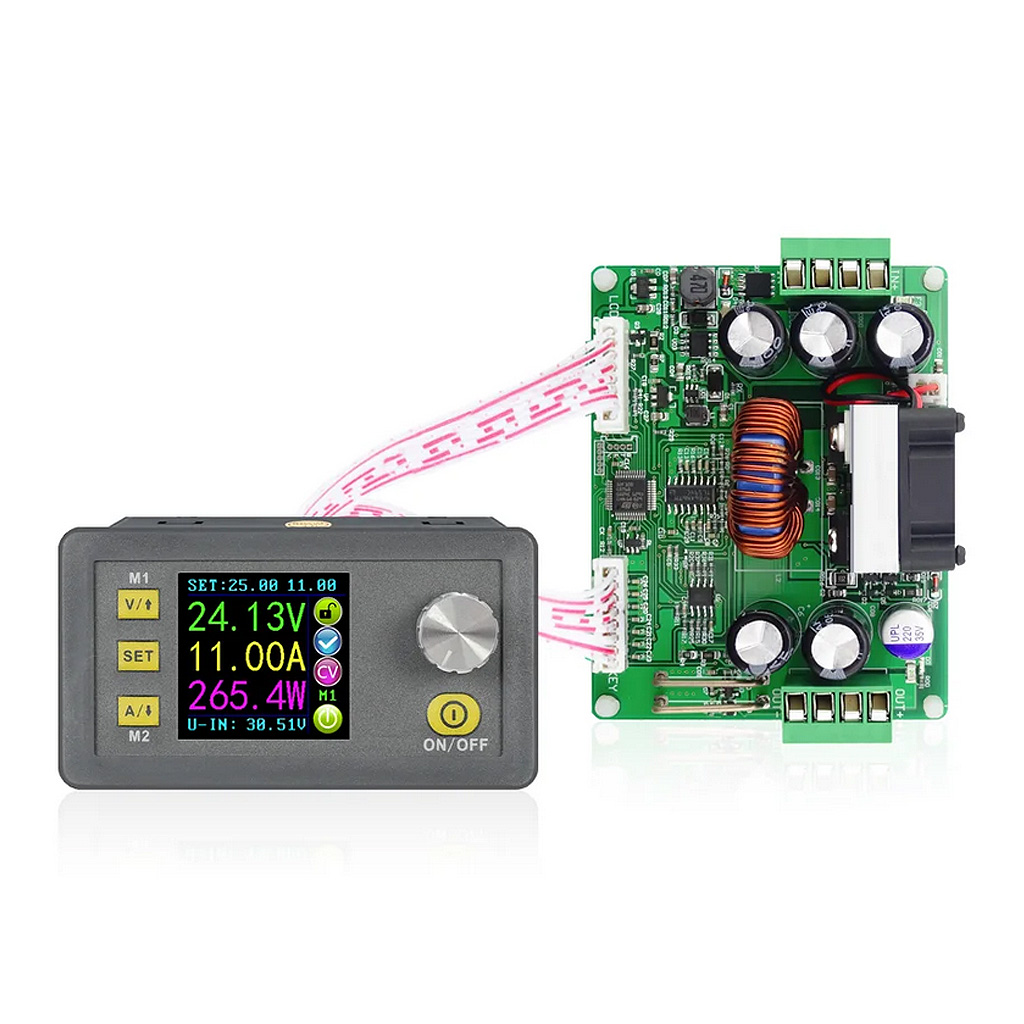

Комплектация изделия

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель RD-DPS3012 представляет большую серию DPS уникальных импульсных DC-DC преобразователей, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS3012 сочетаются самые современные аналого-цифровые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный дизайн и комплектация продукта. Среди конкурентов преобразователь DSP3012 выделяется компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS3012 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать персональную надёжность, стабильность и долговечную работоспособность при соблюдением правил технической эксплуатации.

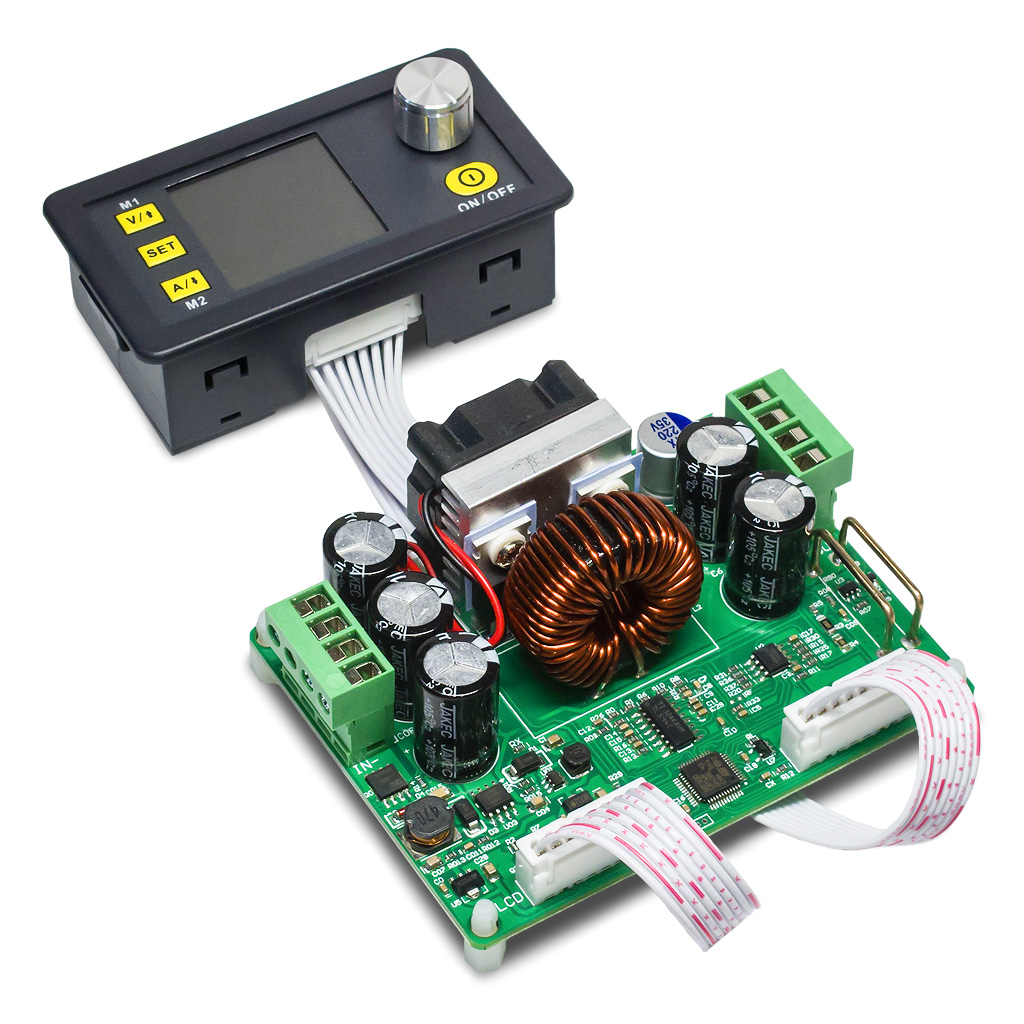

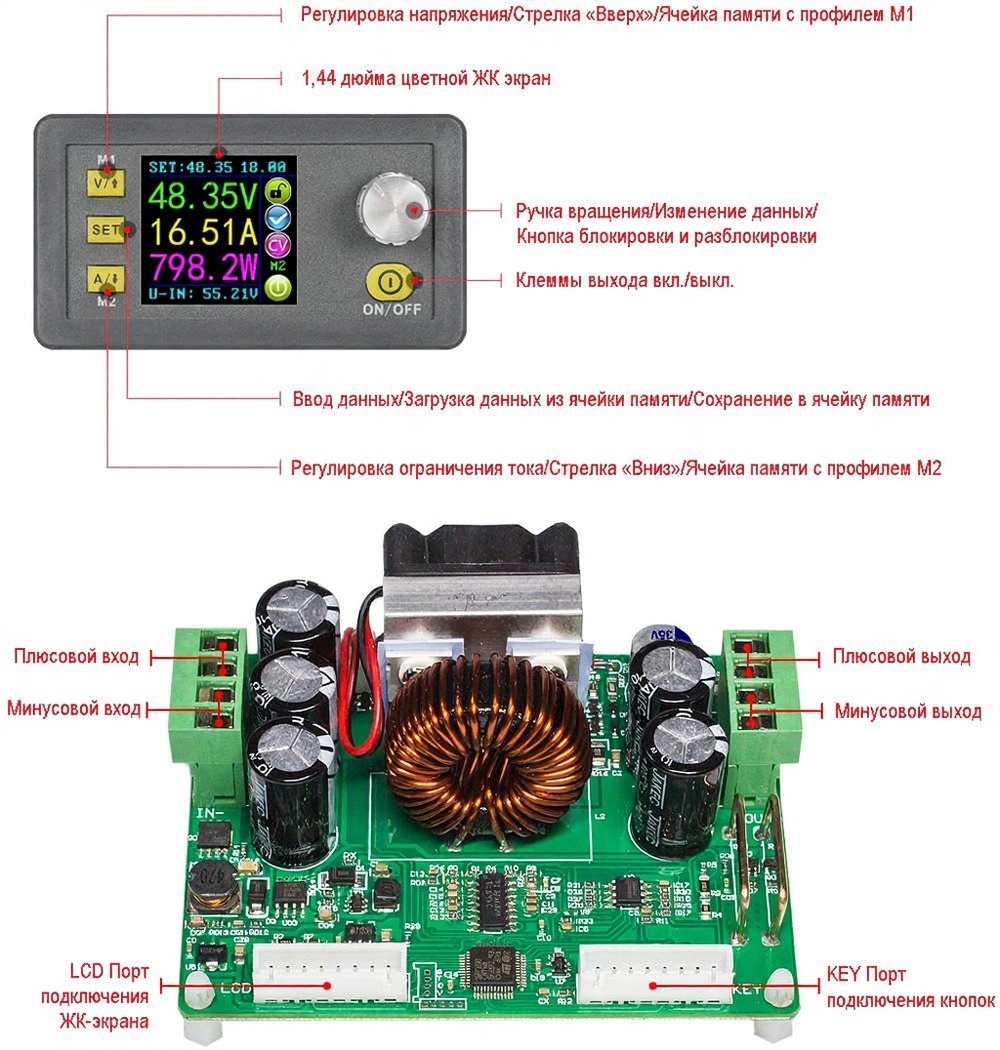

Внутреннее устройство преобразователя RuiDeng DPS3012

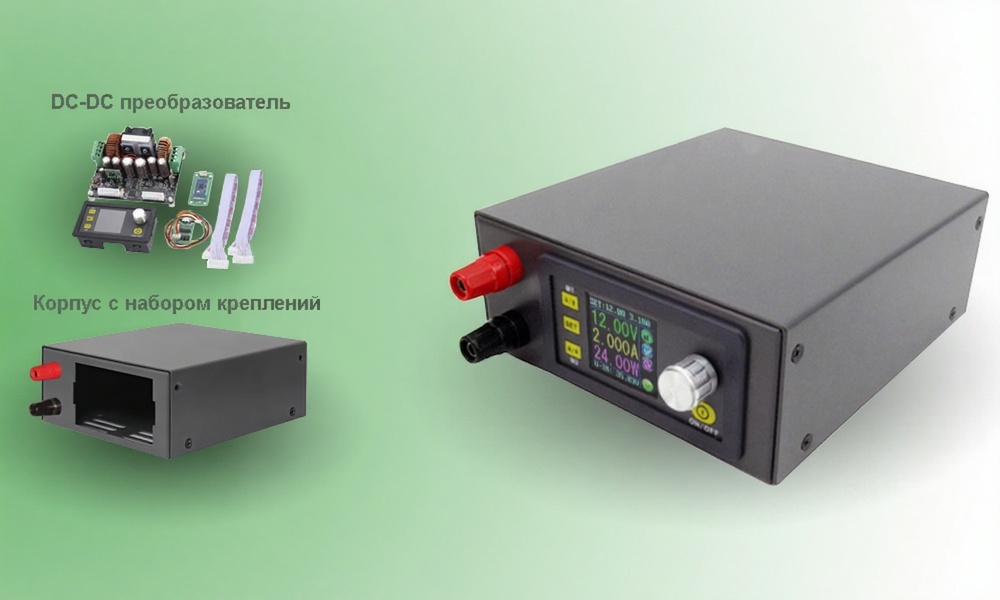

Преобразователь серии DPS 10-15А оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в состав любого промышленного или бытового оборудования. Устанавливаемый внутрь металлического корпуса, наделённого интеллектуальной системой охлаждения с набором сопутствующих крепёжных компонентов, специально разработанного производителем серии для DPS5015, принимает форму полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения внешнего источника питания и нагрузки.

Импульсный DC-DC преобразователь совместим с любым видом первичных нерегулируемых источников электроэнергии с выходными параметрами напряжения от 6.0В до 40В постоянного тока до 12А. На выходе преобразователь DPS3012 вырабатывает напряжение в регулируемом диапазоне 0 ~ 32В, предельная сила нагрузочного тока ограничивается значением 12.1А. Топология понижающего преобразователя характеризуется необходимостью подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. Уровень входного напряжения в понижающем преобразователе определяет верхнюю границу доступных выходных параметров.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS3012

Мощность потребления от первичного источника напряжения для DPS3012 больше, чем возможна на его выходе — некоторая часть энергии необходима понижающему преобразователю для нормальной работы силовой части и блока управления. Процентное соотношение величины выходной мощности относительно входной именуются эффективностью преобразования, может достигать высоких показателей до 91%. Величина КПД не постоянная, и может варьироваться в меньшую сторону в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPS3012 составляет 384Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 450Вт (например 36В и 12.5А).

Меню и настройки RuiDeng DPS3012

Программное меню RuiDeng DPS3012 позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстро-сохраняемых/быстро-загружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения, запускается сочетанием определённых клавиш, указанных в руководстве.

Защитные функции RD-DPS3012

Надёжность и стабильность работы c DPS3012 обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.

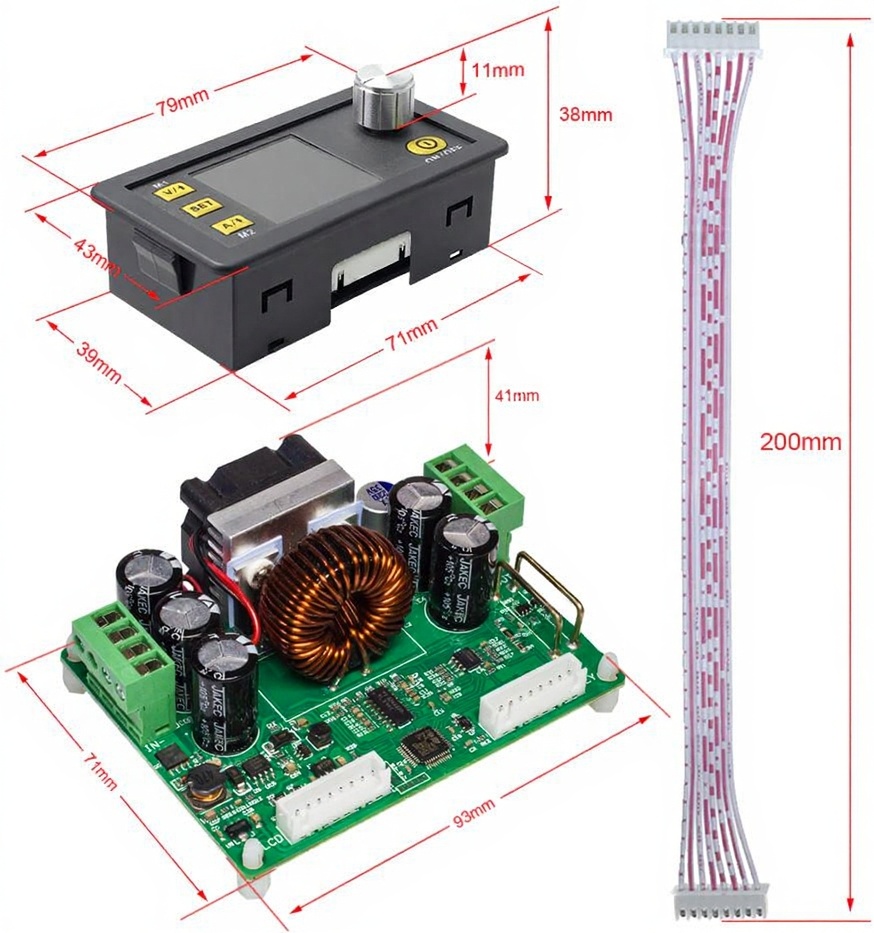

Физические размеры DPS3012, мм

Документация

1. Руководство пользователя преобразователя серии DPS/DPH (PDF, англ.);
