Преобр. повышающий DC-DC 4-32/4-40В 5A XL6019 КРАСНЫЙ

Область применения преобразователей напряжения

Преобразователи напряжения наиболее часто входят в состав самых разных электронных устройств. Различные схемы повышения или понижения параметров электроэнергии позволяют стабилизировать напряжение и ток так, как это нужно для нормальной, полноценной работы какого-либо электроприбора. Благодаря существованию схем преобразования, электротехнические устройства приобретают способность функционировать при подкючении к первичным источникам питания: к бытовые или промышленные сетям с напряжением постоянного или переменного тока, к аккумуляторным батареям любых типов и размеров, и даже к одноразовым энергоёмкостям - всем известным батарейкам.

Преобразователи электроэнергии также существуют в формате отдельных модулей. Они бывают не только в корпусном исполнении — это сетевые адаптеры, нерегулируемые или регулируемые/лабораторные блоки питания, и др. Их также производят и без корпуса - только плата с начинкой - для удобства последующей простой интеграции в любые приложения. Подобные модульные платы пользуются большой популярностью в области разработки и конструирования новых или ремонта-замены существующий цепей питания приборов, используются в автоматике, микроэлектронике, робототехнике, а также в других направлениях.

Повышающий DC-DC преобразователь XL6019

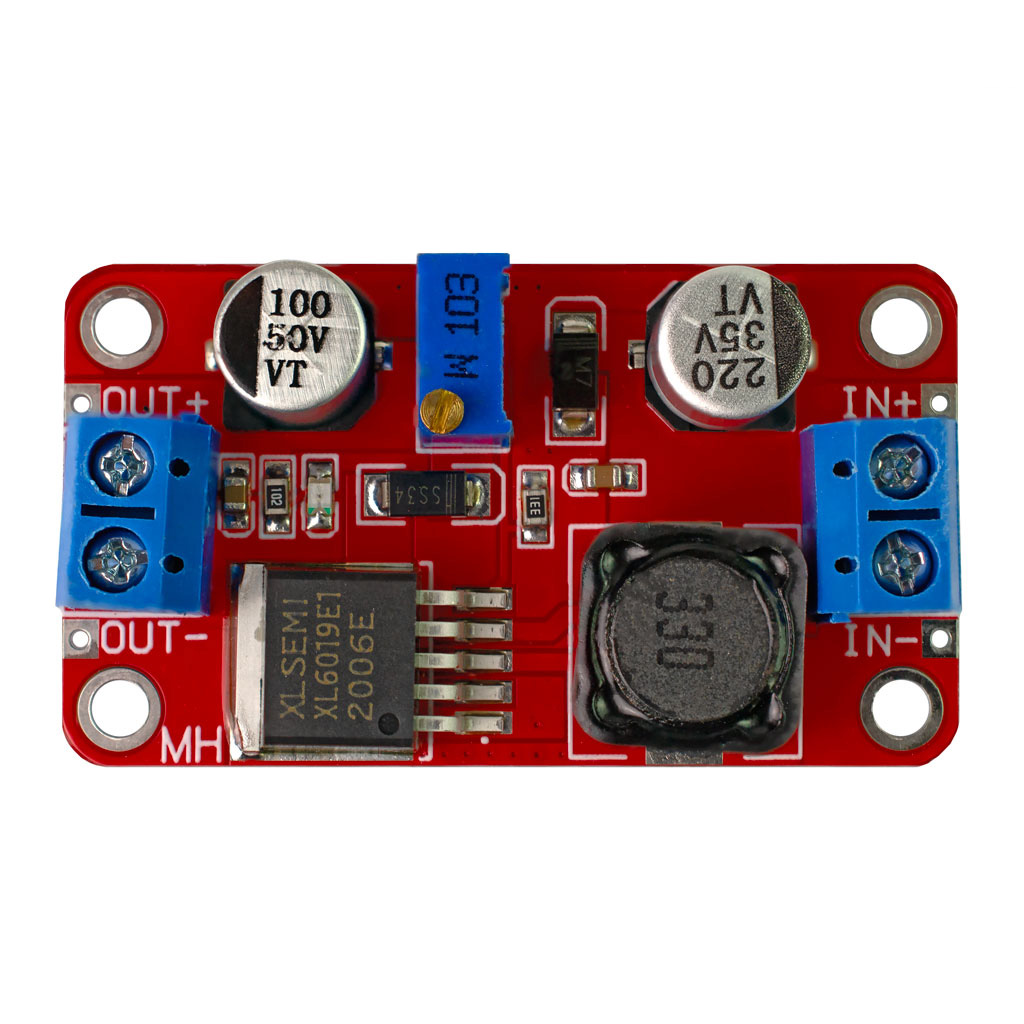

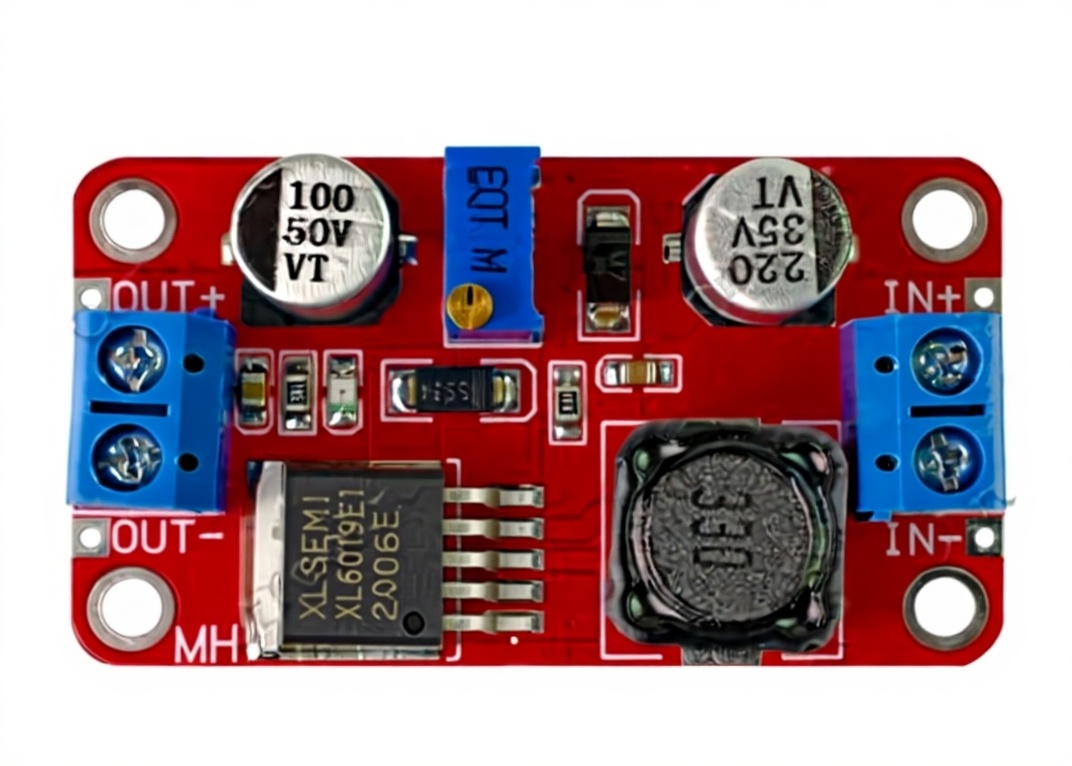

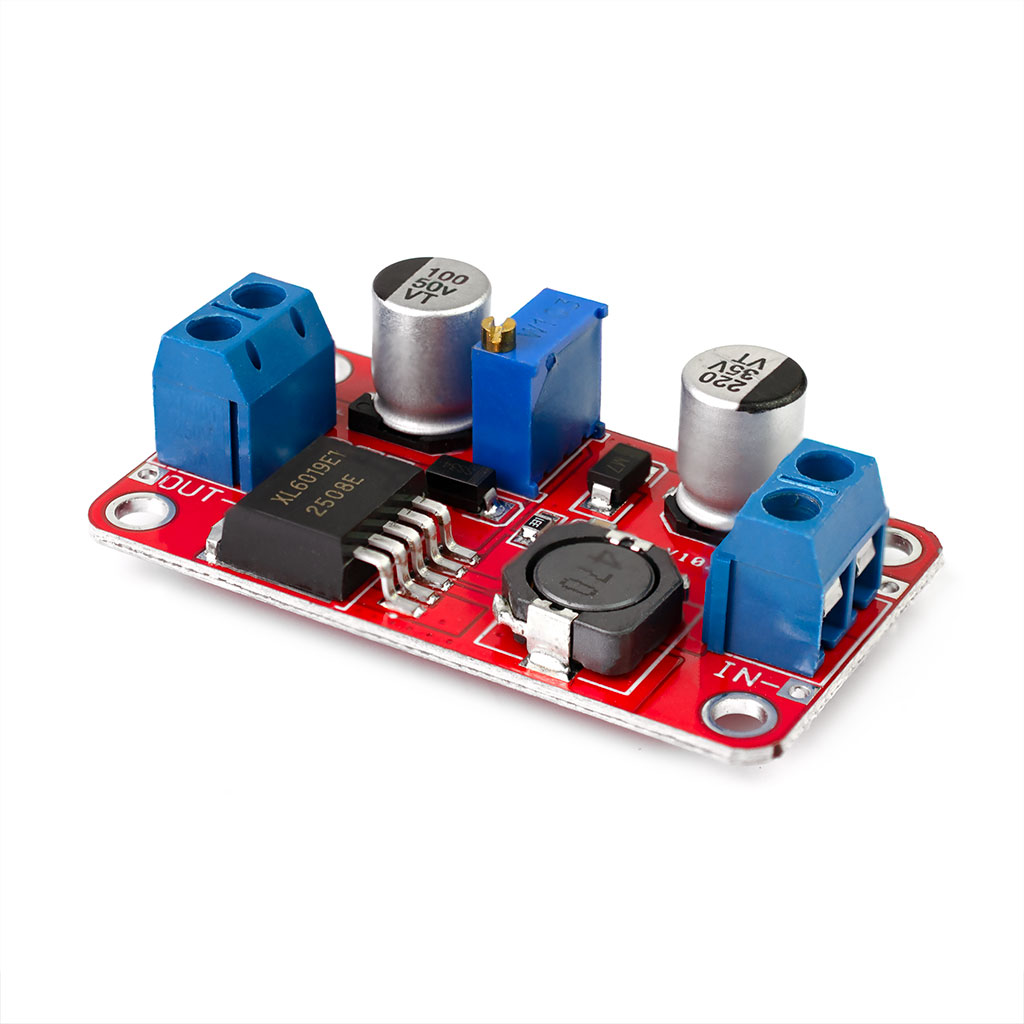

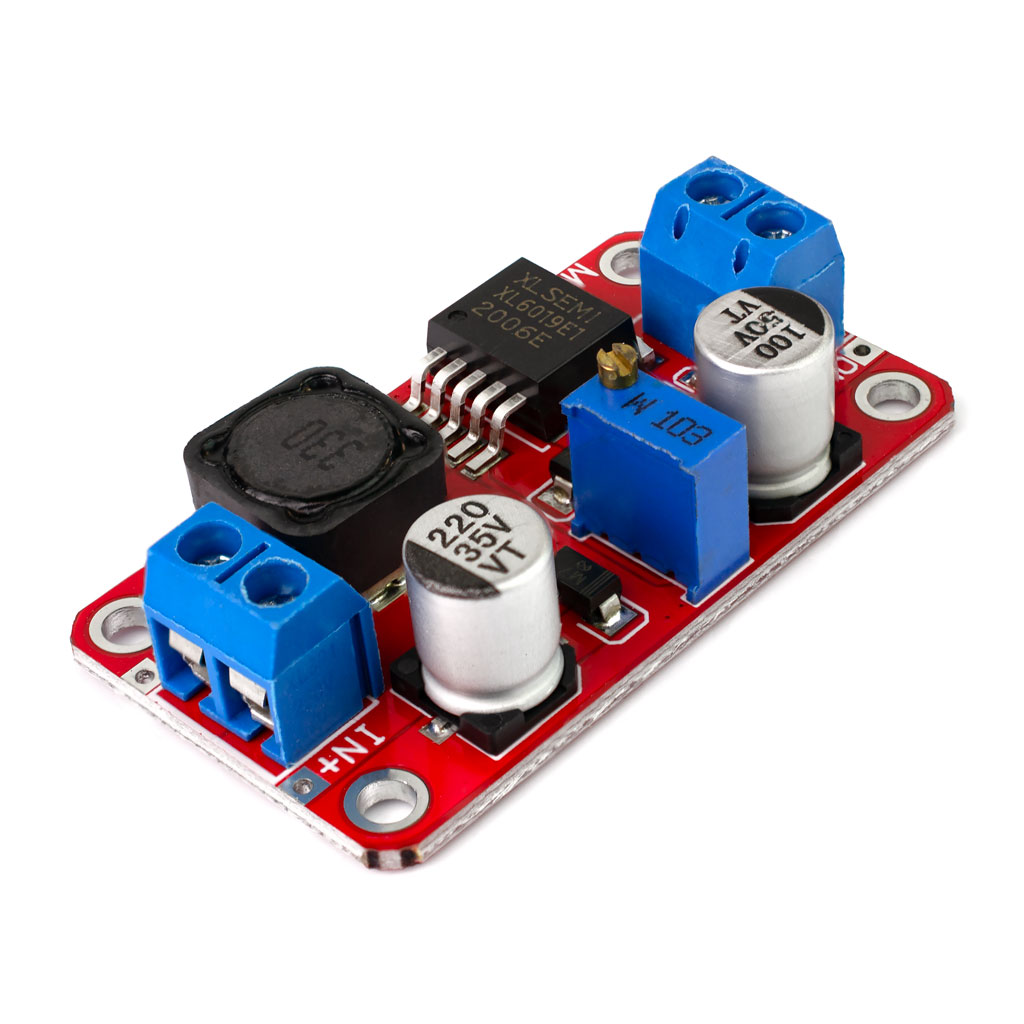

Модуль DC-DC импульсного регулятора XL6019 работает в широком диапазоне входного напряжения 4-32В постоянного тока (DC), позволяет запитывать напряжением 4~40В любую нагрузку (прибор или электрическая схема). Он состоит из небольшого числа  электронных компонентов, имеет компактные размеры и малый вес. Максимальный ток потребления XL6019 составлят 5А, коэффициент преобразования энергии выход/вход достигает значения 93%.

Модель преобразователя XL6019 крайне проста в настройке и эксплуатации. В качестве элемента управления применяется высокочувствительный подстроечный резистор. Регулировка выходного напряжения предусматривает вращение винтового механизма резистора в двух направлениях, суммарное число полных оборотов винта резистора — 25±3. Для завершения настройки потребуется внешний вольтметр или обычный бытовой мультиметр, включенный в режим DC-вольтметра. На плате преобразователя дополнительно присутствует световой индикатор нормального рабочего состояния.

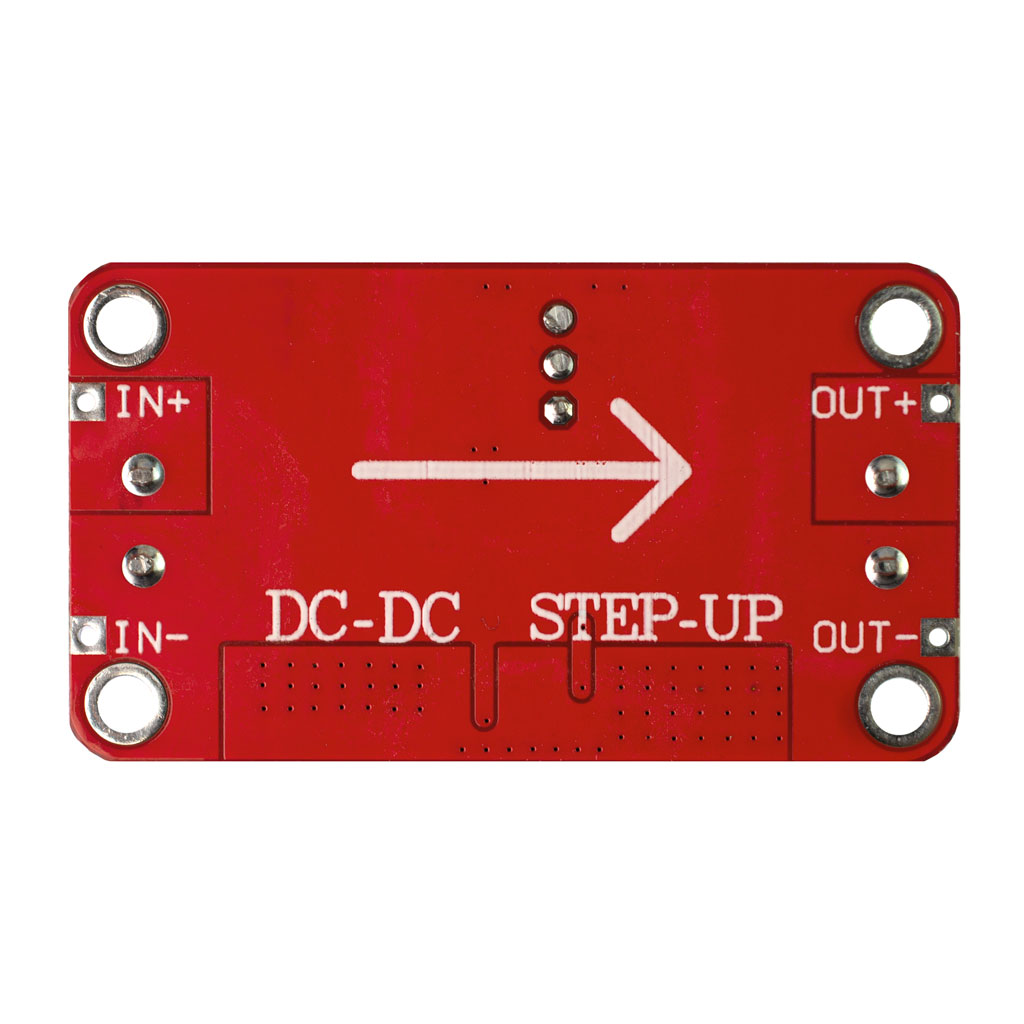

Подключение первичного источника напряжения постоянного тока (DC) и потребителя (нагрузочная схема или прибор) предполагается к винтовым клеммам входной (IN+, IN-) и выходной (OUT+, OUT-) групп. Рядом с клеммами находятся площадки для припайки проводников, если такой способ предпочтительнее. На углах платы располагаются монтажные отверстия диаметром 3мм.

Документация

1. Спецификация XL6019 монолитного DC-DC повышающего импульсного преобразователя постоянного напряжения (англ., PDF, Datasheet);
