Радиопередатчик ESP-12F ESP8266 Serial WiFi

Код товара: CTTL16930
Есть в наличии Есть в наличии
Радиопередатчик ESP-12F ESP8266 Serial WiFi
190 c
190 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС

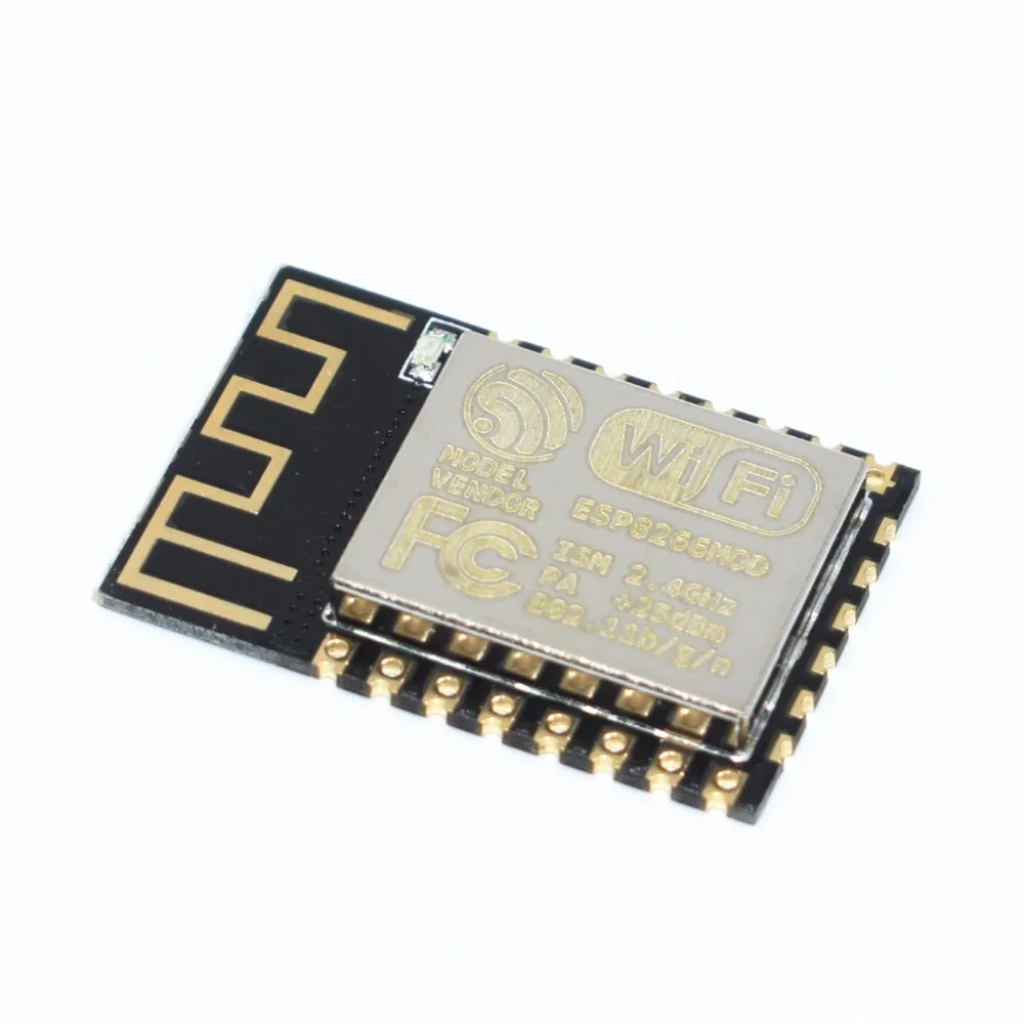

Радиопередатчик ESP-12F ESP8266 Serial WiFi

Радиопередатчик ESP-12F ESP8266 Serial WiFi  Радиопередатчик ESP-12F ESP8266 Serial WiFi
Технические характеристики


  • Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит;
  • Рабочее напряжение: 3.3 В;
  • Поддерживаемое напряжение: 3.0 - 3.6 В;
  • Рабочий ток: 71-80 мА;
  • Максимальный ток: 500 мА;
  • Ток неглубокого сна: 2 мА;
  • Ток глубокого сна: 0.02 мА;
  • Флеш-память: 32 МБит / 4 МБайт;
  • Протоколы WiFi: 802.11 b/g/n;
  • Диапазон частот: 2.4ГГц-2.5ГГЦ (2400М-2483.5М);
  • Режимы WiFi: Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP);
  • Защита: WPA-PSK, WPA2-PSK;
  • Шифрование: WEP, TKIP, AES;
  • Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP;
  • Выводы общего назначения (вход/выход, GPIO): 17;
  • Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА;
  • Аналоговые входы: 1, 10-бит;
  • ШИМ выходы: 4;
  • Технология STBC, 1x1 MIMO, 2x1 MIMO;
  • Выходная мощность в режиме 802.11b: +20dBm;
  • Интерфейсы: UART, SPI, HSPI, SDIO, I2C, I2S, IrDA, GPIO, PWM;
  • Интегрированные переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности;
  • Интегрированные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования;
  • Антенна WiFi: PCB, разведена на плате в виде дорожки;
  • Поддержка файловой системы SPIFFS;
  • Поддержка функций Smart Link для устройств на Andriod и iOS;
  • Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки;
  • Шаг между контактами: 2.0мм;
  • Светодиодная индикация: пользовательский вывод GPIO2;
  • Рабочая температура: -40°...+85°C;
  • Размер: 24 х 21 х 3мм;
  • Вес: 1.34 г. ;

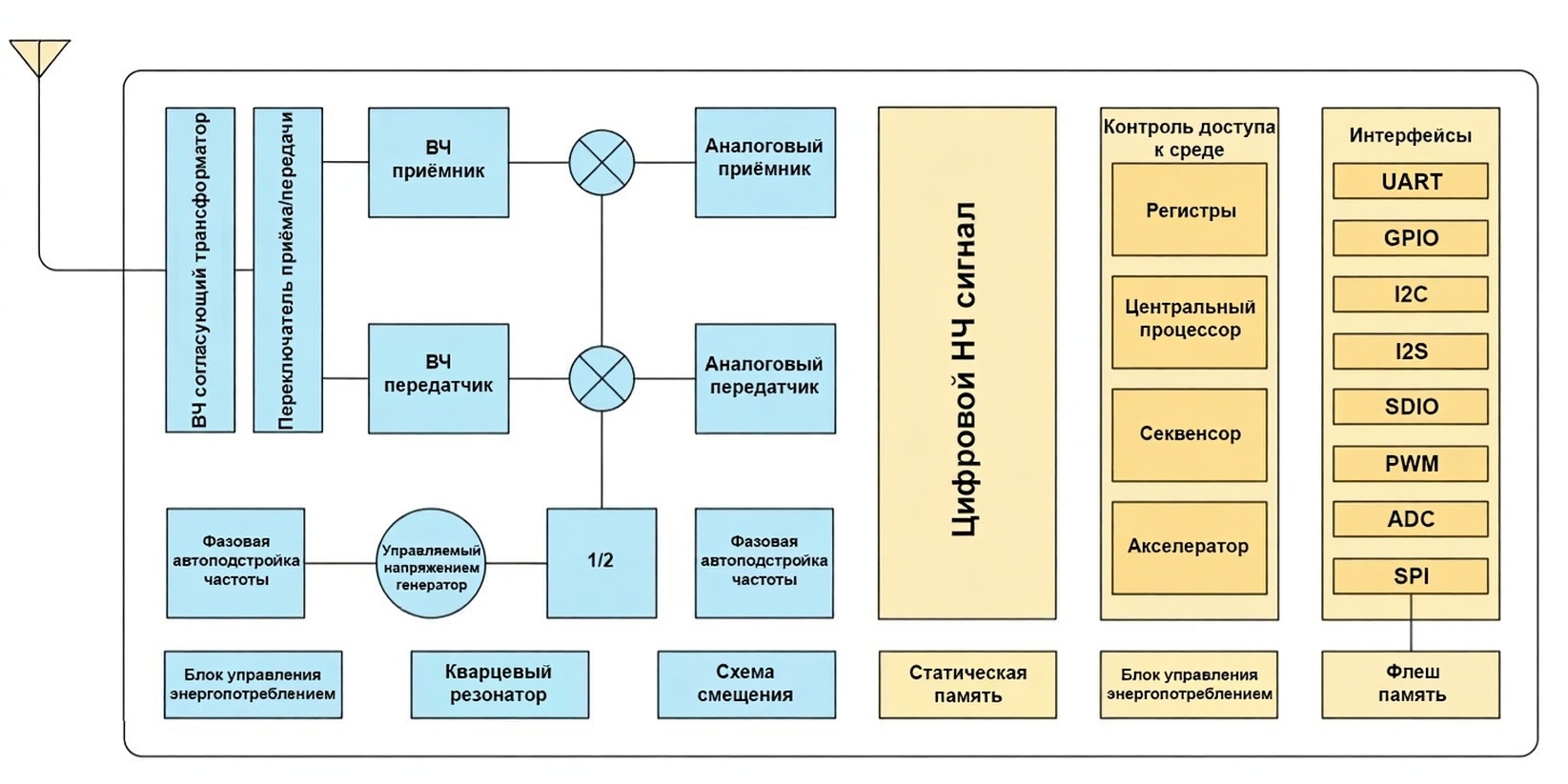

  • ESP8266EX функциональная блок-схема


    ESP8266EX функциональная блок-схема

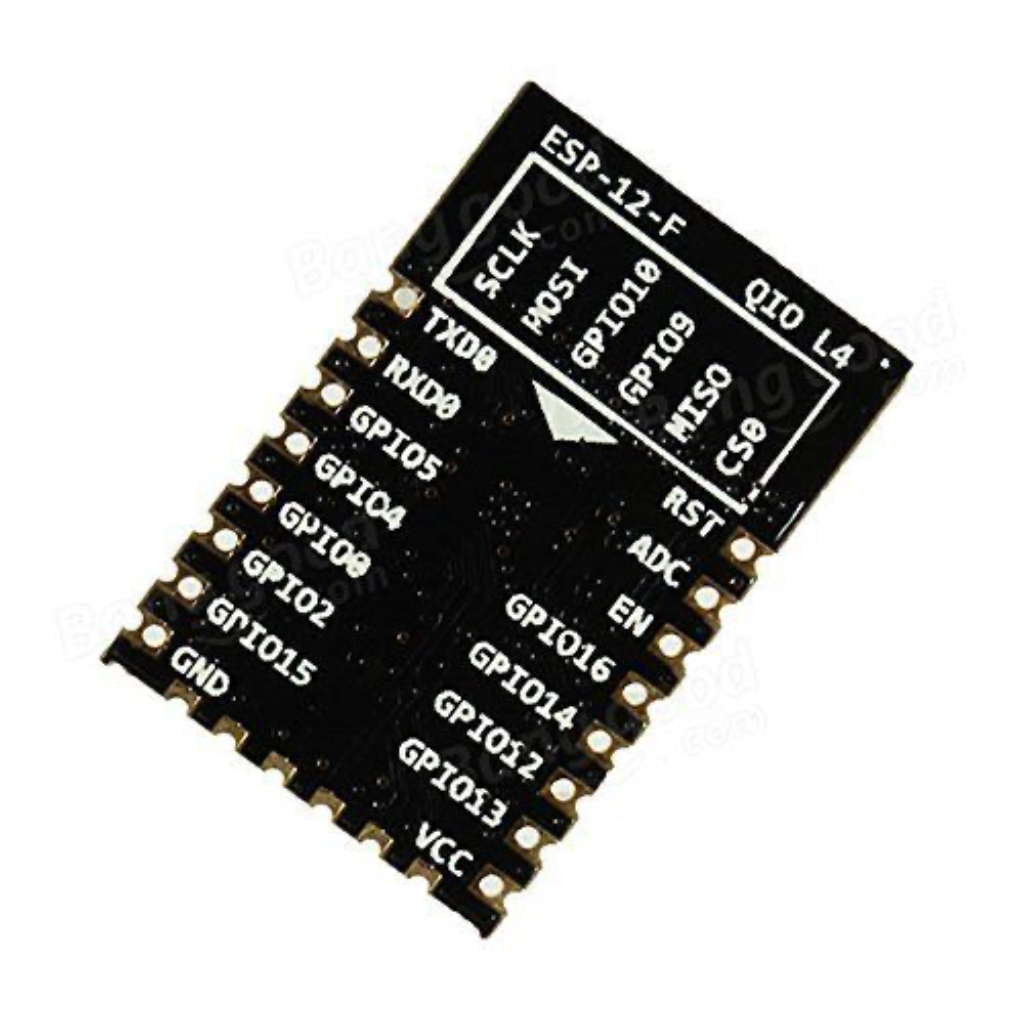

    Распиновка ESP-12F (Диаграмма выводов, ESP-12F подключение)


    Модуль ESP8266-12F обладает цифровыми выводами (контакты 4-7, 9-14, 16-22) общего назначения, принимающие или передающие данные в двоичной системе (логика "1" и "0"). Под логической единицей подразумевается напряжение +0.75*Vin~3.6 вольта, называемое сигналом высокого уровня. Под логическим нулём подразумевается напряжение -0.3—0.25*Vin вольт, именуемое сигналом низкого уровня. Некоторые выводы имеют встроенный подтягивающий или стягивающий резисторы (см.принципиальную схему). Многие выводы общего назначения поддерживают перенастройку под разные интерфейсы: I2C, I2S, HSPI, UART или ШИМ. Рекомендуемый ток отдельного входа-выхода составляет 6 миллиампер, максимальный ток - 12 миллиампер.

    Примечание! Избегайте превышение значений максимального тока более 12 миллиампер и напряжения более 3.3 вольта, способного повредить микроконтроллер.

  • EXT_RSTB (RST, RESET) — сброс контроллера ESP8266, активен при низкоуровневом сигнале ;
  • ADC — Вход аналого-цифрового преобразователя (АЦП). Диапазон входного напряжения 0~1 вольт, диапазон преобразования в цифровые значения: 0 - 1023;
  • CHIP_EN (CH_PD, CH_PU) — вход управления рабочим режимом ESP8266, активен при высокоуровневом сигнале;
  • GPIO16 — вход-выход общего назначения. Соединение с выводом EXT_RSTB выводит ESP8266 из глубокого сна;
  • GPIO0-GPIO15 — вход-выход общего назначения для работы с цифровыми данными. Могут быть переназначены на другие функции. GPIO6-GPIO11 аппаратно соединены с чипом встроенной памяти и не рекомендуются для использования в иных целях, кроме подключения внешней памяти. (в Arduino IDE все входы-выходы имеют соответствующую нумерацию: GPIO1 = 1, GPIO2 = 2 и т.д.;
  • VCC — вход напряжения питания +3.0~3.6В для ESP8266;
  • GND — общий (заземление);
  • Специальные функции:

  • Асинхронный последовательный интерфейс UART из 2х линий, устанавливает связь с другими устройствами по шине UART:
  • UART0_RX — контакт GPIO3;
  • UART0_TX — контакт GPIO1;
  • UART0_RTS — контакт GPIO15;
  • UART0_CTS — контакт GPIO13;
  • UART1_TX — контакт GPIO2, может использоваться для вывода отладочной информации;
  • Подключение других устройств к выводам осуществляется по схеме RX->TX, TX->RX.;
  • Двунаправленный последовательный интерфейс IIC/I2C, позволяет коммутировать внешние датчики, сенсоры, дисплеи т.д.:
  • SDA — контакт GPIO2;
  • SCL — контакт GPIO14;
  • Основной интерфейс последовательной шины SPI, режимы главный/второстепенный:
  • SPI_CLK — контакт GPIO6;
  • SPI_MISO — контакт GPIO7;
  • SPI_MOSI — контакт GPIO8;
  • SPI_HD — контакт GPIO9;
  • SPI_WP — контакт GPIO10;
  • SPI_CS0 — контакт GPIO11;
  • SPI_CS1 — контакт GPIO1;
  • SPI_CS2 — контакт GPIO0;
  • Последовательный периферийный интерфейс HSPI во второстепенном режиме, допускает подключение дополнительных устройств, совершающих обмен данными по шине SPI (дисплеи, микроконтроллеры и т.д.):
  • HSPI_CS - контакт GPIO15;
  • HSPI_MISO - контакт GPIO12;
  • HSPI_MOSI - контакт GPIO13;
  • HSPI_CLK - контакт GPIO14;
  • Коммутация с другими устройствами осуществляется по схеме CS->CS, CLK->CLK, MISO->MOSI, MOSI->MISO;
  • ШИМ — цифровая широтно-импульсная модуляция сигнала, выводы GPIO4, GPIO12, GPIO14, GPIO15 с разрядностью до 14-бит;
  • Интерфейс электрической последовательной шины I2S. В основном, служит для сбора, обработки и передачи аудиоданных, или для приёма/передачи последовательных данных по двум раздельным шинам:
  • I2SI_DATA — приём, контакт GPIO12;
  • I2SI_BCK — приём, контакт GPIO13;
  • I2SI_WS — приём, контакт GPIO14;
  • I2SO_BCK — передача, контакт GPIO15;
  • I2SO_DATA — передача, контакт GPIO3;
  • I2S0_WS — передача, контакт GPIO2;
  • Периферийный интерфейс IrDA (ИК дистанционное управление), реализуемый на программном уровне. Предназначен для модуляции несущей частоты 38кГц, демодуляции или кодирования NEC. Дальность передачи сигнала составляет около 1м:
  • IR_Tx — контакт GPIO14;
  • IR_Rx — контакт GPIO5;
  • Интерфейс безопасных цифровых входов/выходов SDIO, предназначен для коммутации с внешней флеш-памятью стандарта SD по последовательной шине:
  • SDIO_DATA_0 — контакт GPIO7;
  • SDIO_DATA_1 — контакт GPIO8;
  • SDIO_DATA_2 — контакт GPIO9;
  • SDIO_DATA_3 — контакт GPIO10;
  • SDIO_CMD — контакт GPIO11;
  • SDIO_CLK — контакт GPIO6;

  • Режимы энергосбережения ESP8266EX


    За исключением стандартных режимов полного функционирования и выключенного состояния, модуль ESP-12F поддерживает энергосберегающие режимы, предназначенные для каждого определённого случая.

    1. Modem-sleep — настраивается для приложений, использующих функции ШИМ или I2S, заставляющие процессор работать. В случаях, когда WiFi-связь установлена и передача данных не требуется, схема Wi-Fi модема может быть отключена для экономии энергии. Например, в режиме DTIM3, когда ESP8266 "спит" 300 миллисекунд и просыпается на 3 миллисекунды для приёма от точки доступа пакетов беспроводных Маяков (Beacon), общее потребление тока составляет около 20мА.;
    2. Light-sleep — используется в задачах, в которых поддерживается соединение Wi-Fi и передача данных не требуется, при этом процессор может быть приостановлен. Например, режим коммутатора Wi-Fi. Общее среднее потребление тока составляет около 2 мА.;
    3. Deep-sleep — глубокий сон оптимален для приложений, которые не требуют подключения Wi-Fi и передают данные c большими задержками по времени. К таким задачам относятся датчики температуры, выполняющие измерения каждые 100 секунд. Например, когда ESP8266EX "спит" 300 секунд и просыпается для соединения с точкой доступа (около 0.3-1 секунды), общее среднее потребление тока намного меньше 1 мА.;

    Режимы запуска модулей серии ESP


    Режим CHIP_EN GPIO15 GPIO0 GPIO2
    Загрузка через UART высокий низкий низкий высокий
    Запуск из флеш памяти высокий низкий высокий высокий
    Режим SDIO высокий высокий не важно не важно

    Значения "Высокий" и "Низкий" - уровень сигнала на входе соответствующего контакта.


    Добавление платформы ESP8266 в среду разработки ARDUINO IDE


    Установка совместимых библотек для корректной работы с платформой ESP8266EX аналогично всему модульному ряду ESP. Пример настройки редактора ARDUINO IDE для ESP8266EX приведён в описании модуля ESP-01.


    АТ команды ESP8266, режим роутера-модема


    Коллектив компании Espressif Systems, для своих чипов ESP8266 и их разновидностей, выпускает прошивки со встроенным интерпретатором AT-команд, основанные на обновляемых программных наборах разработки ПО (SDK) с открытым кодом. Пользователь имеет возможность компилировать собственные кастомные прошивки, добавляя или исключая поддержку необходимых в проекте функций. Подобные прошивки формируют из контроллера ESP8266 своеобразный роутер-модем, вследствие чего способ взаимодействия с процессором ESP-12F значительно отличается от обычного. В коде ПО заложен перечень предопределённых заскриптованных команд, выполняющие различные действия с настройками контроллера ESP8266. АТ команды позволяют устанавливать и разрывать WiFi-соединения, отправлять и получать данные, или менять параметры шины UART. Любая АТ команда передаётся в ESP8266 через периферийный последовательный интерфейс UART (GPIO1, GPIO3) от ведущего устройства и всегда начинается с аббревиатуры АТ. Перечень поддерживаемых АТ команд разделён на три основные группы с подробным описанием каждой функции, включая примеры:

    1. Основные АТ команды;
    2. WiFi AT команды;
    3. TCP/IP AT команды;

    АТ инструкции ESP8266 v1.5.4 (англ., PDF)

    AT инструкции ESP8266 v3.0.2 (англ., PDF)

    АТ команды ESP8266 в примерах v1.3 (англ., PDF)


    Документация


    1. Спецификация ESP12F (англ., PDF);
    2. Официальный ресурс AI-Thinker;

    ------------------
    СЕЕД16930:190
