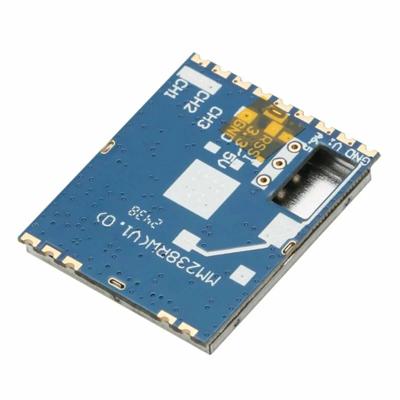

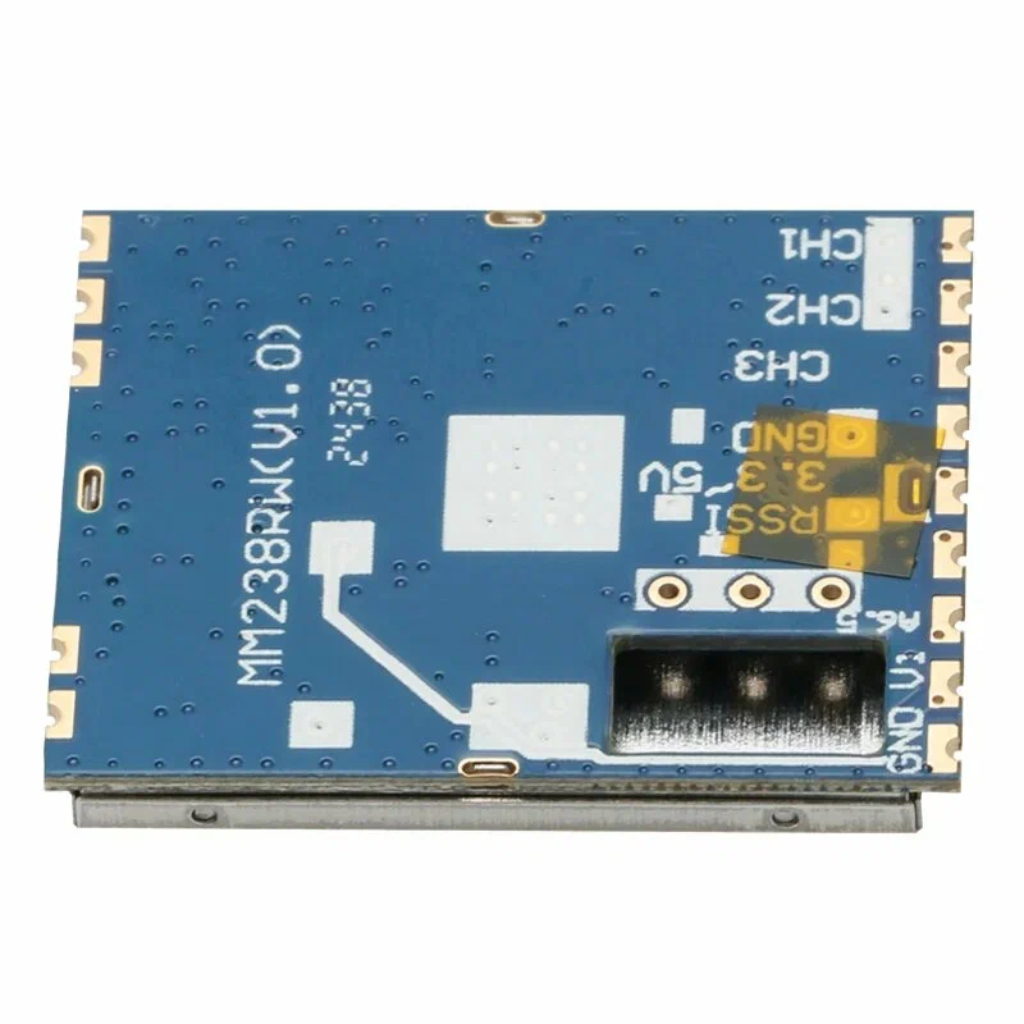

MM238RW 5.8G VRX — модель 8-канального приёмника видео сигнала в формате исполнения SMD-модуль для различных FPV-систем, функционирующих на частоте 5.8ГГц. MM238RW может использоваться в приложениях управления гоночными дронами с видом от первого лица, в системах коммуникации воздушных, наземных или водоплавающих беспилотных аппаратов (БПЛА), в продуктах удалённого мониторинга за транспортном или в иных проектах систем беспроводной передачи видео сигнала. Ресивер MM238RW имеет выход аналогового видео и три логических входа выбора рабочей частоты, антенный порт и входы питания 3.3-5В DC. Функция приёма потокового аудио в MM238RW не поддерживается.
Технические характеристики

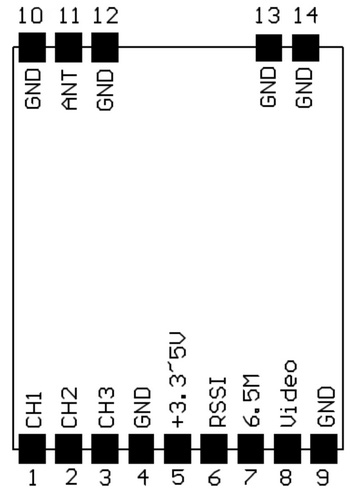

Назначение выводов MM238RW-MCU
| № контакта | Функция |
| 1 | Логический вход CH1 |
| 2 | Логический вход CH2 |
| 3 | Логический вход CH3 |
| 4 | Общий (GND) |
| 5 | Напряжение питания +3.3~5 В |
| 6 | Выход индикатора мощности входящего сигнала (RSSI) |
| 7 | Выход аналогового аудио, только для MM238R-MCU (6А.5М) |
| 8 | Выход аналогового видео (Video) |
| 9, 10 | Общий (GND) |
| 11 | Антенный порт (ANT IN) |
| 12, 13, 14 | Общий (GND) |
Демонстрационная схема приложения

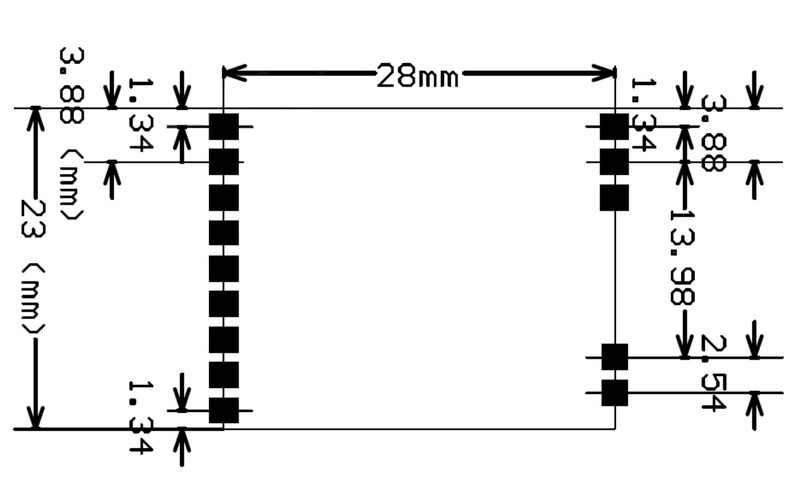

Физические размеры, мм
------------------
