Модуль Power Bank USB-A Type-C 5V 2.4A c ИУЗБ

Код товара: CTTL16973

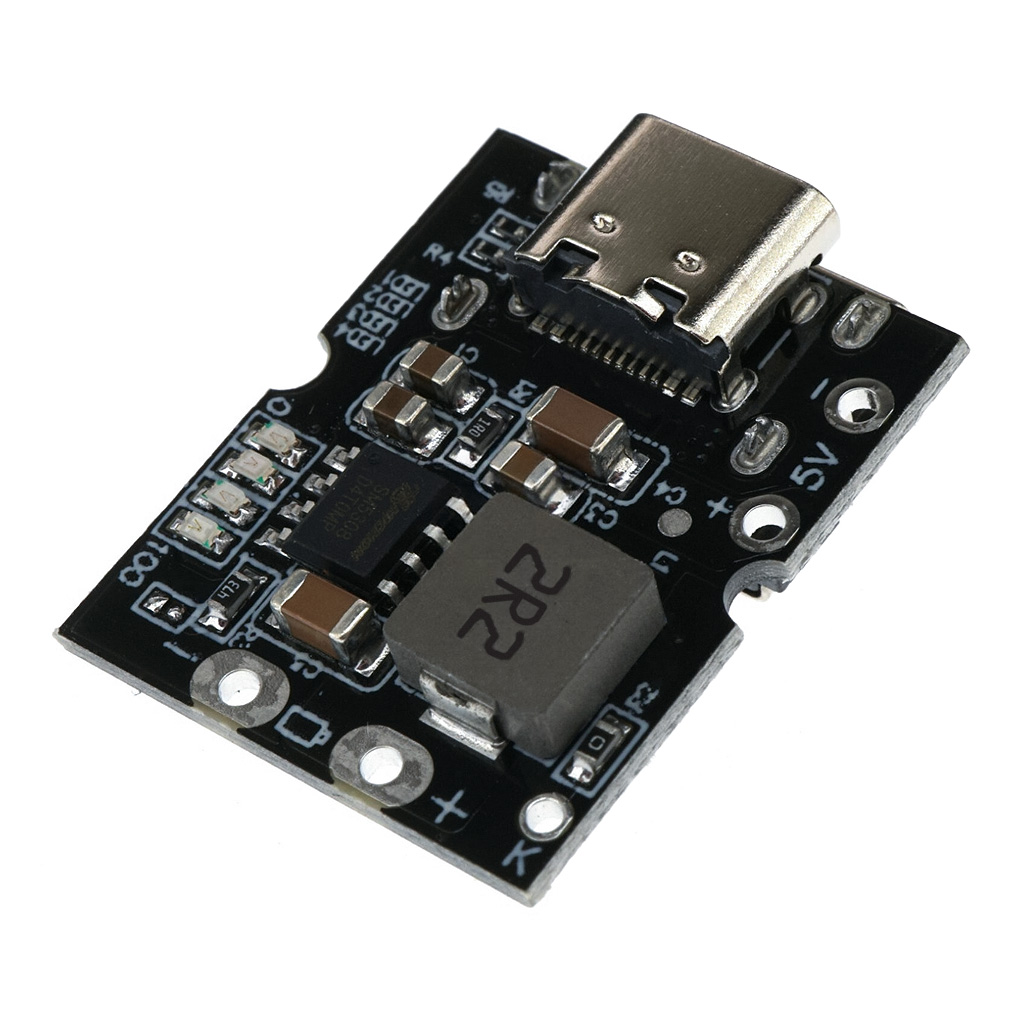

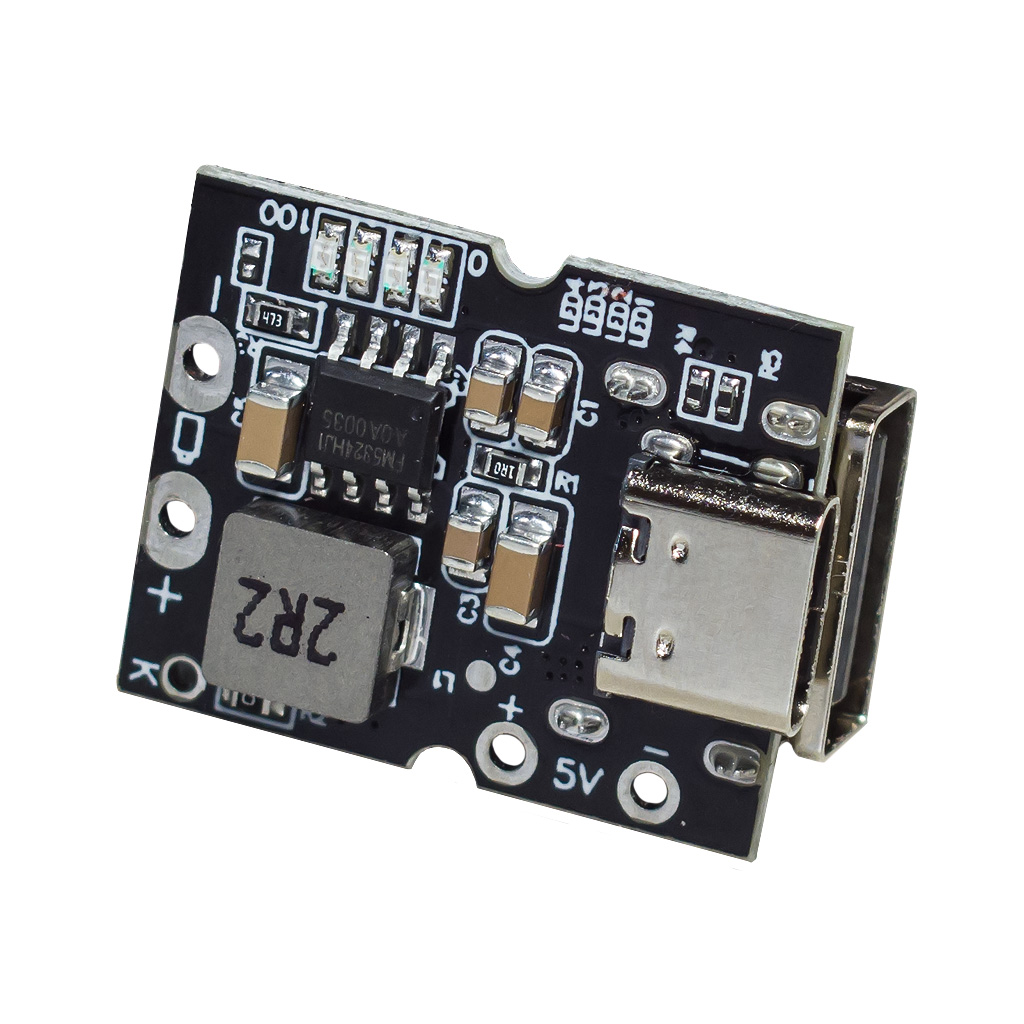

Модуль Power Bank с контроллером FM5324HJ1 — миниатюрная плата, подходящая для создания простых портативных зарядных устройств с одним элементом питания в конструкции. Контроллер FM5324HJ1 включает полный набор опций управления зарядом/разрядом для одной 3.7В литий-ионной батареи или одной 3.7В литий-полимерной батареи. Поддерживается метод заряда постоянным током и постоянным напряжением (CC/CV), диапазон контролируемого напряжения для встроенной батареи (элемент питания литиевая аккумуляторная батарея приобретается отдельно) составляет 3.0~4.2В. Чип FM5324HJ1 способен заряжать встроенную батарею током до 2 ампер и разряжать её током до 2.4 ампер. Модуль зарядного устройства оснащён линейным 4-ступенчатым индикатором уровня энергии встроенной батареи из синих светодиодов, соответствующих наполнению 25%, 50%, 75% и 100%. Плата укомплектована двумя USB-портами различного формата. USB-C используется для подключения внешнего источника напряжения, которым заряжается встроенная батарея. Протоколы быстрой зарядки наподобие PD или QC в контроллере батареи FM5324HJ1 не реализованы, порт USB-A предназначается для выхода только 5-вольтового напряжения.

Модуль Power Bank автоматически распознаёт подключение нагрузки в виде других устройств, требующих зарядки. Когда нагрузка отсутствует, функция энергосбережения FM5324HJ1 снижает выходное напряжение в разъёме USB-A до 3.5 вольт. Из дополнительный функции на плате выведен контакт с меткой К (Key), который можно использовать для принудительного управления портом USB-A выходного напряжения и индикатором уровня заряда встроенной батареи. В случае задействования, Key через кнопку замыкается на общую точку (на землю). А также разведены плюсовой и минусовой контакты 5V для второго USB-порта или иных целей использования. В контроллере FM5324HJ1 нет режима бесперебойного питания нагрузки.

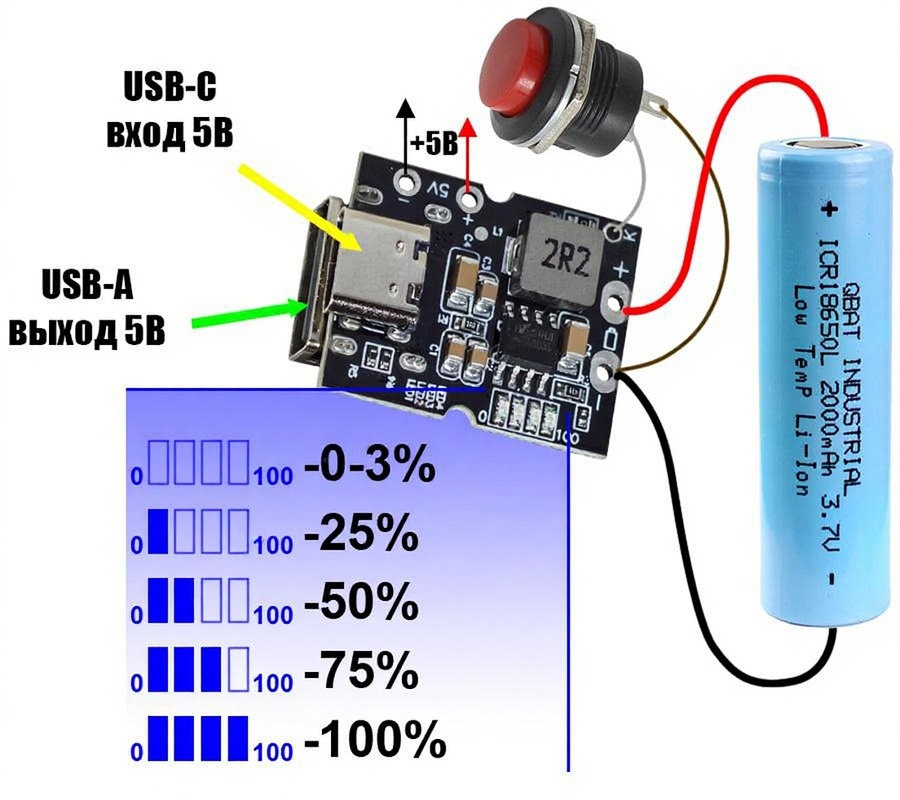

Пример использования, порты и индикация
