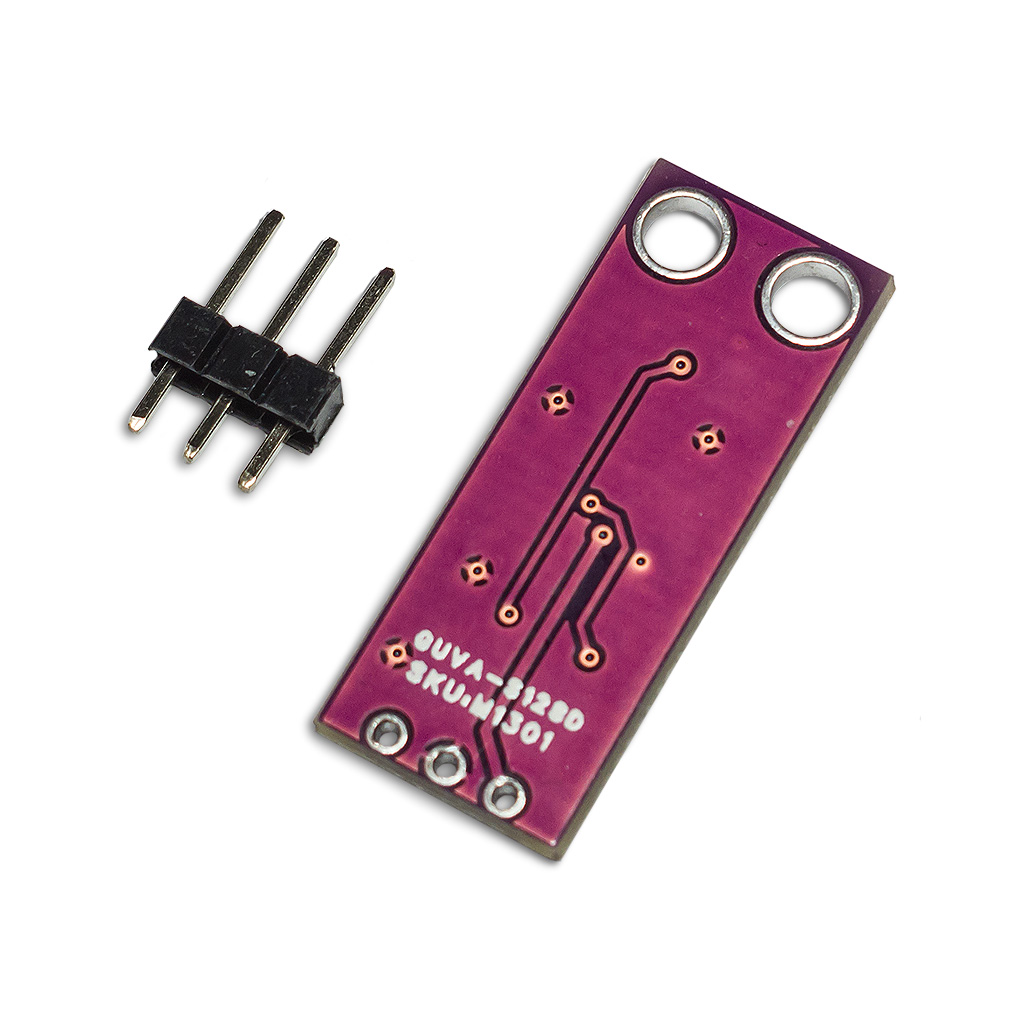

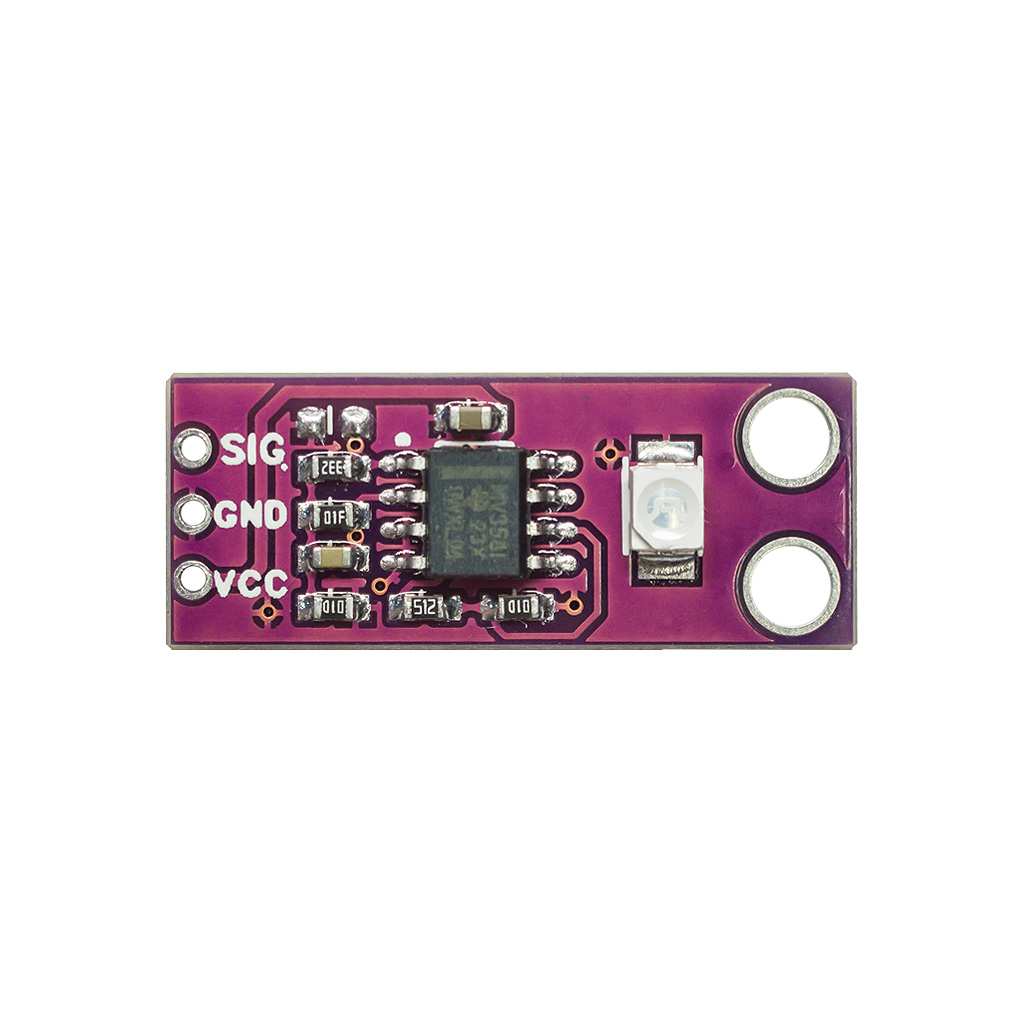

GUVA-S12SD UV-A Датчик ультра-фиолетового излучения

Arduino-совместимый аналоговый датчик измерения интенсивности ультрафиолетового излучения на фотодиоде Шоттки GUVA-S12SD. Может использоватся в любых сценариях оценки и наблюдения за окружающей средой в реальном времени. Компактный сенсор обладает высокой чувствительностью в спектральном диапазоне волн 240-370 нм, очень быстро реагирует на изменения УФ-излучения. Функционирует от напряжения 2.5 ~ 5В и потребляет не более 1мА постоянного тока.

Характеристики:

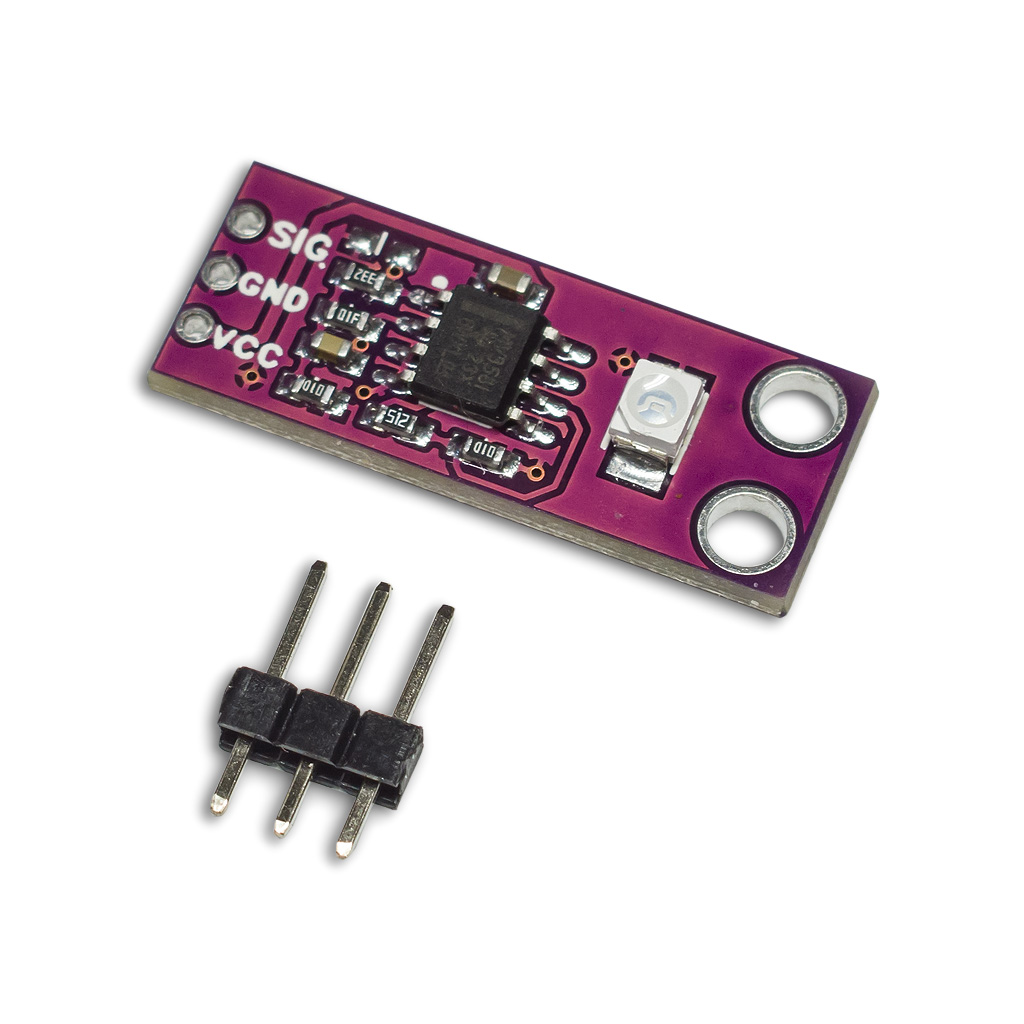

Комплектация

Формула расчёта индекса ультрафиолета (приблизительная)

UV Index = ( (Vout*R2) / ((R1+R2)*R3*(10^-9)) -83 ) /21, где Vout = уровень напряжения выходного сигнала в вольтах.

Электрическая принципиальная схема HW837

Скетч с примером расчёта УФ-индекса

для интегрированной среды Arduino IDE

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    float sensorValue = analogRead(A0);
    float uoutVal = sensorValue *5 /1024; // вычисление значения аналогового напряжения Vout

    // Формула UV Index = ( (Vout*R2) / ((R1+R2)*R3*(10^-9)) -83 ) /21 для этого модуля

    Serial.print("Текущий УФ-индекс: ");
    Serial.println ((uoutVal*100000/950)/21); // сокращенная формула с учетом всех номиналов R
    delay(1000);
}

Документация

1. Спецификация УФ-фотодиода GUVA-S12SD (англ., PDF);
2. Спецификация ОП MV3581 (англ., PDF);
