Осциллограф FNiRSi DS215H Standard

Код товара: CTTL16920

Описание

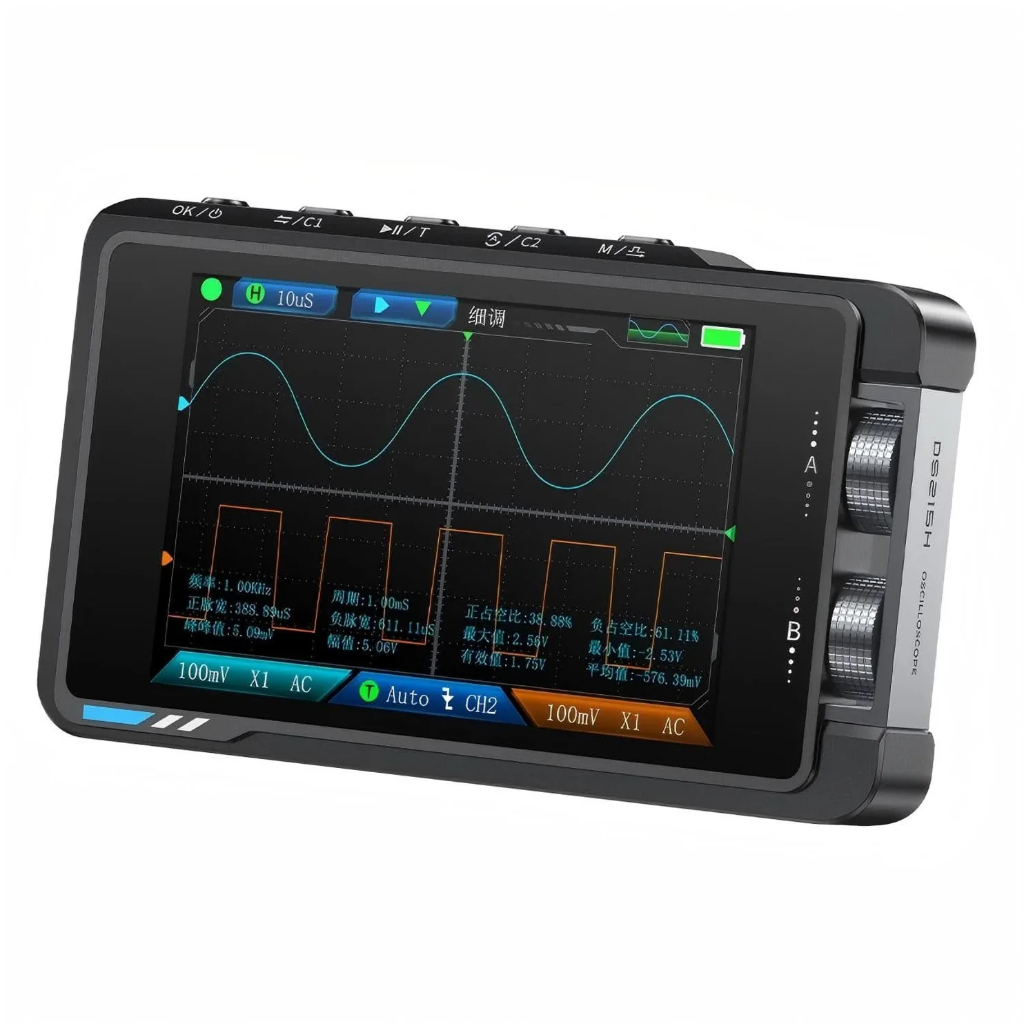

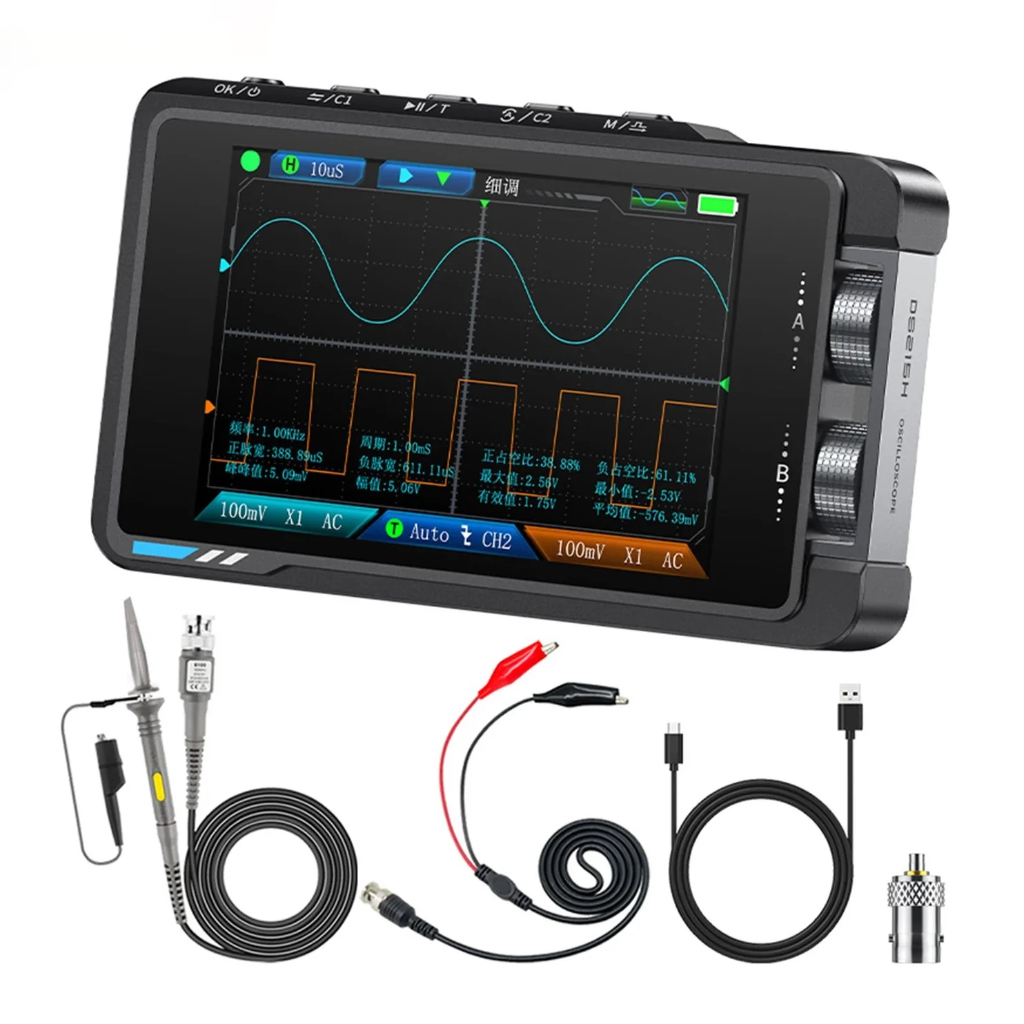

FNiRSi DS215H Standard - двухканальный цифровой осциллограф с функцией генератора сигналов DDS

Особенности:
Конструкция "все в одном": сочетает в себе двухканальный цифровой осциллограф с частотой 50 МГц и функциональный генератор с частотой 0-50 кГц в одном портативном устройстве.
Высокая производительность: построен на архитектуре FPGA + MCU + АЦП с дискретизацией в реальном времени 250 МСА/с. Включает 13 встроенных сигналов с регулируемой частотой, амплитудой и рабочим циклом (до 50 кГц).
Цветной HD-дисплей: 3,5-дюймовый IPS-экран с разрешением 480 ? 320 пикселей обеспечивает четкое и насыщенное изображение.
Простота в эксплуатации: интуитивно понятный набор клавиш и меню быстрого доступа для эффективного использования.
Сертифицированная безопасность: поддерживает пиковое напряжение на входе ± 400 В с защитой от высокого напряжения и настройками соотношения датчиков 1X / 10X. Полностью соответствует стандартам GB / T 15289-2013.
Длительное время автономной работы: работает от литиевой аккумуляторной батареи емкостью 1500 мАч. Зарядка через USB-C (5 В / 1 А) обеспечивает до 4 часов работы в режиме ожидания.

Общие характеристики:
Марка: FNiRSi
Модель: DS215H
Дисплей: цветной IPS-экран высокой четкости с диагональю 3,5 дюйма
Подсветка: регулируемая яркость
Источник питания: Type-C (5В / 1А)
Встроенный аккумулятор: 1500 мАч
Языки: ??, Английский, Немецкий, Португальский, ???, Испанский, ????, Французский
Размер изделия: 66x110x19,5 мм
Вес изделия: 138 г.

Характеристики осциллографа:
Кол-во каналов: двухканальный
Пропускная способность: 50 МГц
Частота дискретизации в реальном времени: 250 Мса/с
Объем памяти: 14 М
Базовый диапазон времени: 20 нс/деление - 20 с/деление
Чувствительность по вертикали: 10 мВ/деление - 10 В/деление
Вертикальное разрешение: 8 бит
Входное сопротивление: 1 МОМ
Режим отображения формы сигнала: прокрутка
Данные измерений: частота, Vpp, максимальное, минимальное, среднее, среднеквадратичное значение, усиление, рабочий цикл, длительность импульса
Коэффициент ослабления датчика: 1x/10x
Входная связь: AC/DC
Тип триггера: нарастающий / спадающий
Пиковое напряжение: ±400 В
Диапазон уровней срабатывания: 8 сеток (положительная и отрицательная)
Режим срабатывания: автоматический / стандартный / одиночный

Характеристики генератора сигналов:
Форма выходного сигнала: поддерживает несколько форм выходного сигнала
Частота сигнала: 0-50 кГц
Рабочий цикл прямоугольной формы: 0-100%
Амплитуда сигнала: 0,1В-3,0В
