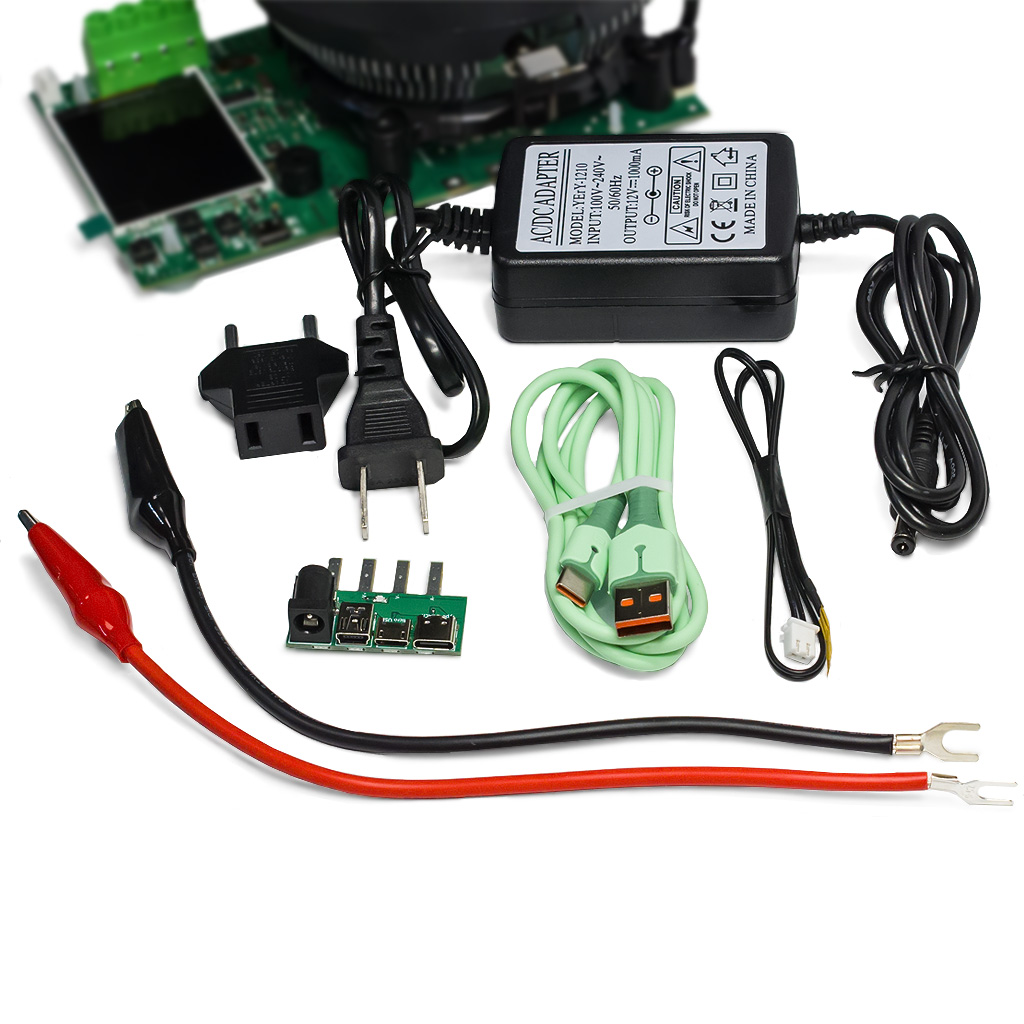

Комплектация

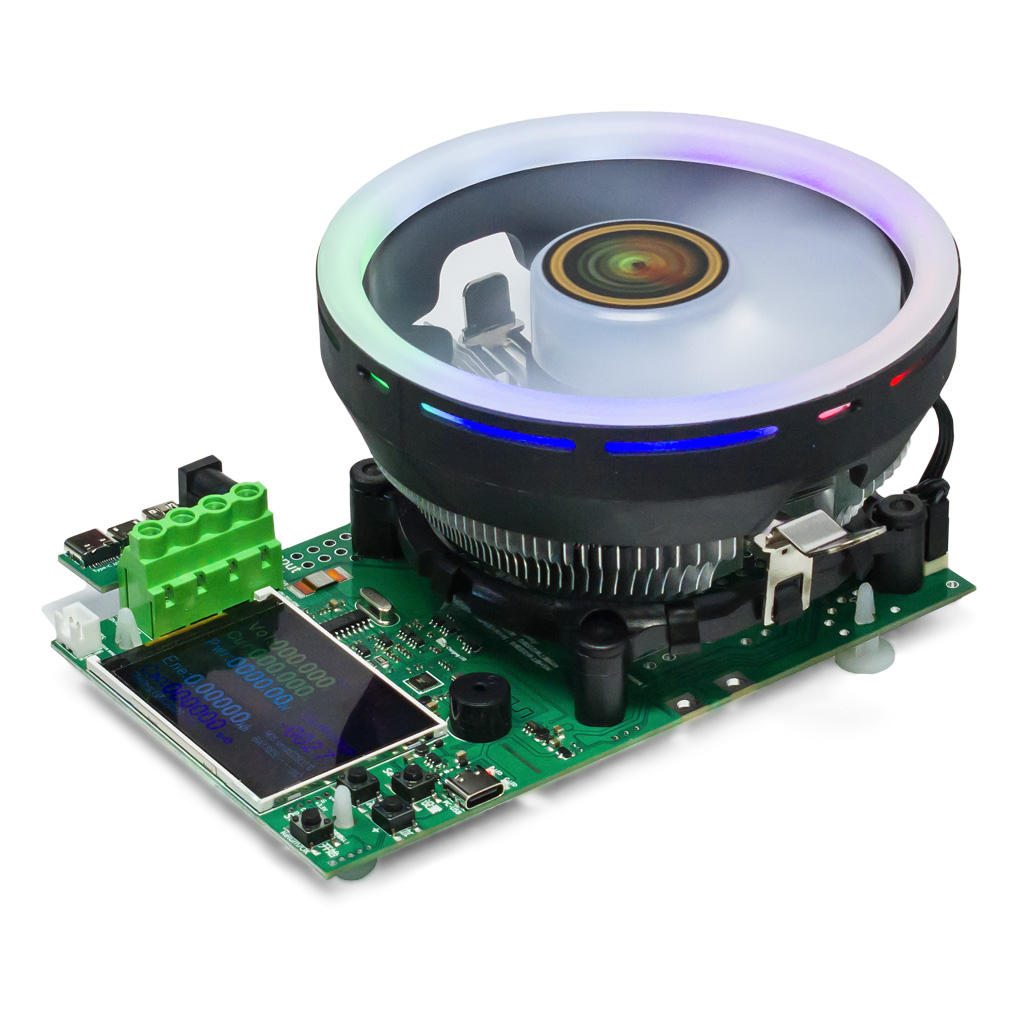

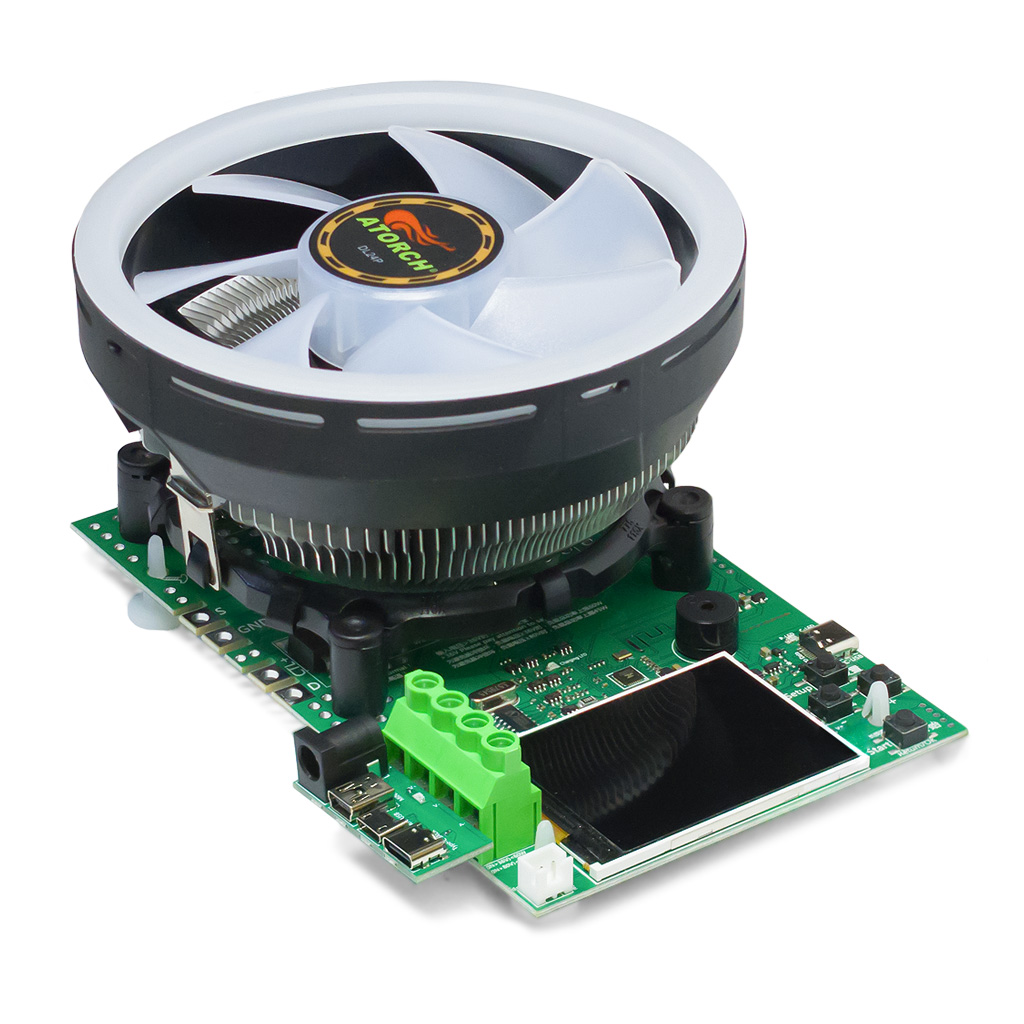

Электронная нагрузка DL24/P — это современный, компактный, надёжный и простой в использовании мультифункциональный прибор, позволяющий выполнять тестирование любых источников электроэнергии постоянного тока, в том числе различных блоков питания, универсальных сетевых адаптеров, устройств быстрого заряда QC/PD, портативных ЗУ, первичных (неперезаряжаемых) и аккумуляторных батарей, токопроводящих кабелей от мобильной техники с целью определения их актуальных электрических характеристик. Электронная нагрузка часто эксплуатируется в мастерских по обслуживанию и ремонту бытового и промышленного оборудования, а также применяется в разработке новых устройств и гаджетов внутри исследовательских лабораторий или конструкторских бюро в составе производственных предприятий.

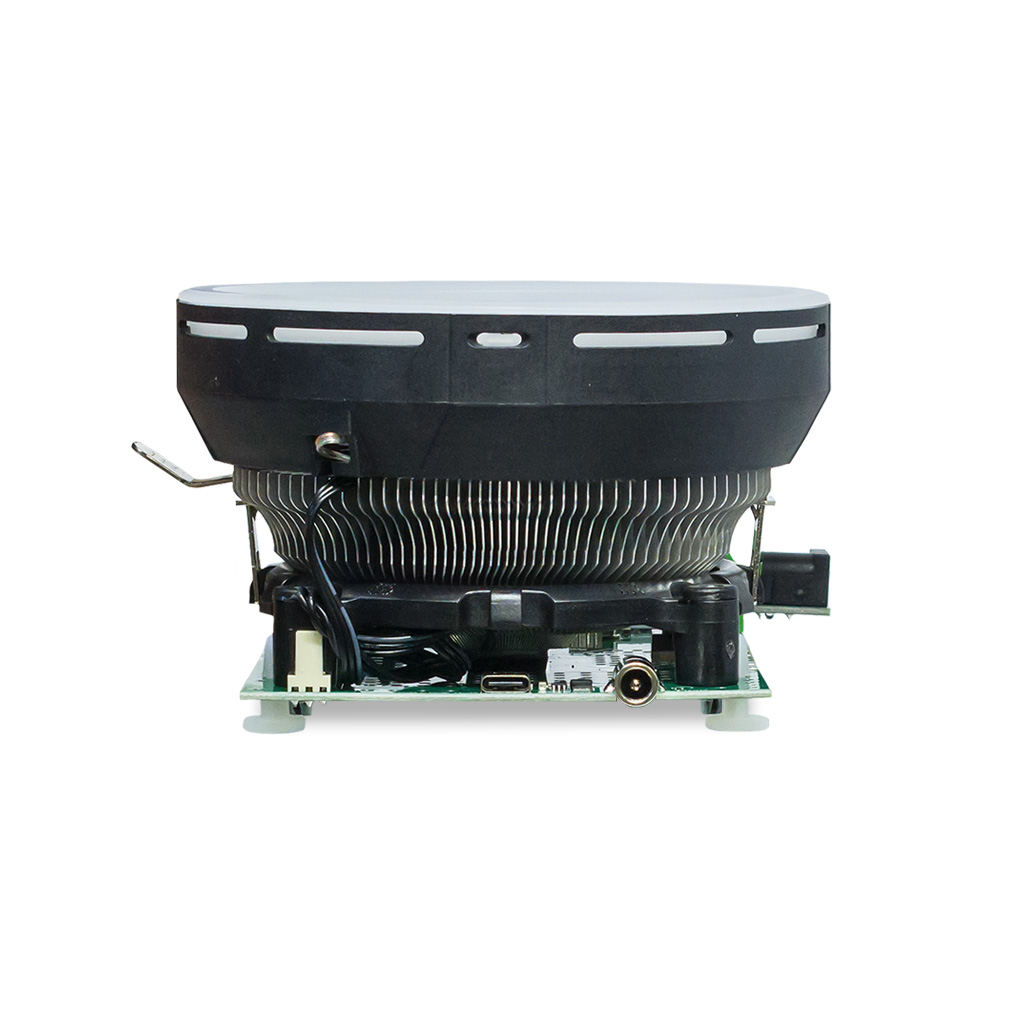

Мульти-тестер DL24/P обеспечивает имитацию работы потребителей энергии с регулируемой мощностью до 150Вт, имеет программируемые параметры напряжения 2-200В и постоянного тока 0.2-25А. Характеристика максимальной мощности измерительного прибора DL24/P обладает понижающей зависимостью относительно величины входного напряжения: не более 150Вт в диапазоне 0-36В, до 60Вт в пределах 36-80В, и менее 45В при значениях от 80В. Верхняя граница мощности может быть увеличена до 180Вт при замене штатного вентилятора на охлаждение башенной конструкции. Итоговая мощность энергопотребления нагрузкой рассчитывается по формуле P=U*I.

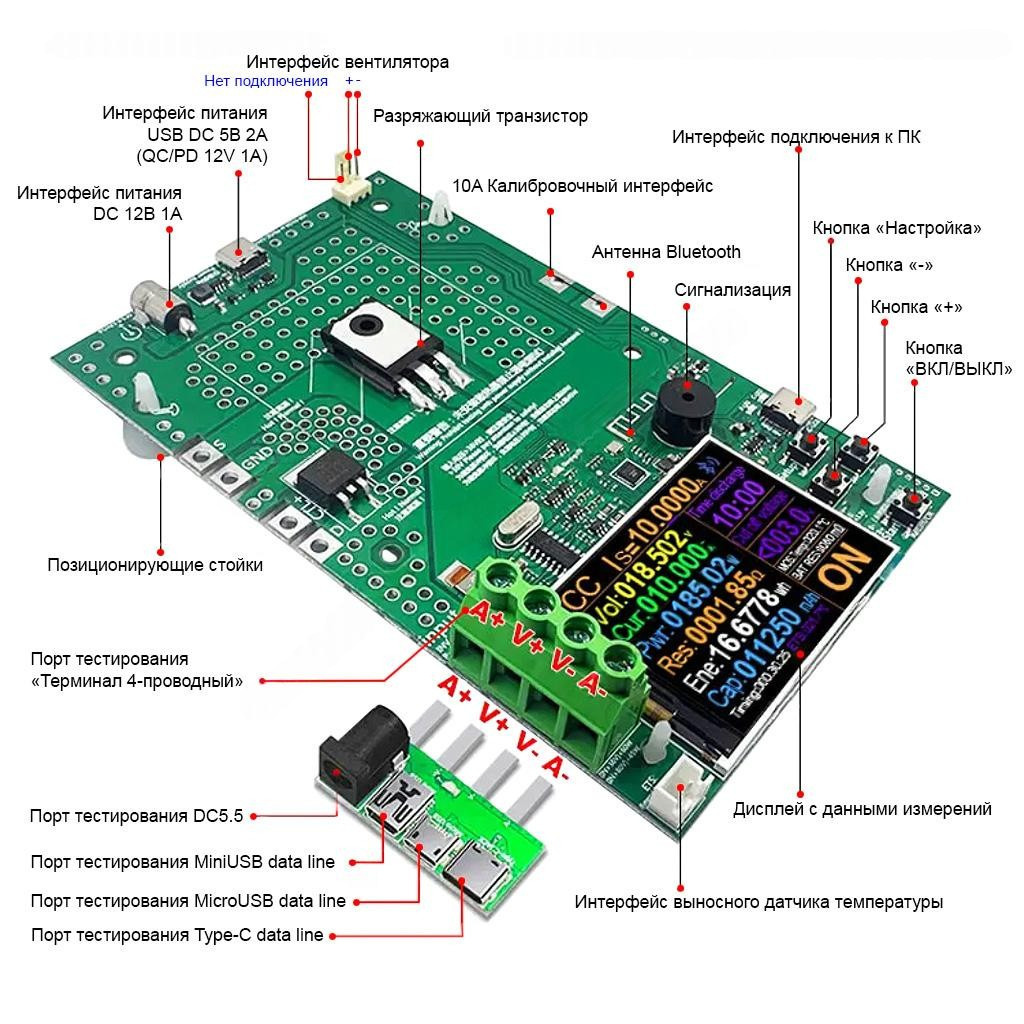

Тестер DL24/P оснащён клеммным интерфейсом присоединения к источнику питания с разделением полюсов по току и напряжению (A+, V+, V-, A-). Предусматриваются 2-проводная и 4-проводная схемы коммутации, с более точным результатами измерения у последней. Поддерживается использование сменных панелей с наборами дополнительных портов, разъёмов и держателей: адаптер для тестирования с портами DC5525, miniUSB, microUSB, USB Type-C (входит в комплектацию), плата триггера функции быстрого заряда PD/QC/AFC/FPC с аналогичными USB-портами (приобретается отдельно), плата с батарейными отсеками типоразмеров 26650, 18650, 14500, 16340 и 14250 (приобретается отдельно). С помощью выносного NTC-датчика B3435-10K в составе DL24P осуществляется мониторинг температуры тестируемого источника энергии. Кроме стандартного интерфейса питания тестера в виде коннектора DC5525, на плате DL24/P установлен дополнительный разъём USB Type-C с возможностью подключения сетевых адаптеров со следующими выходными параметрами: 5В/2А или QC/PD 12В/1А.

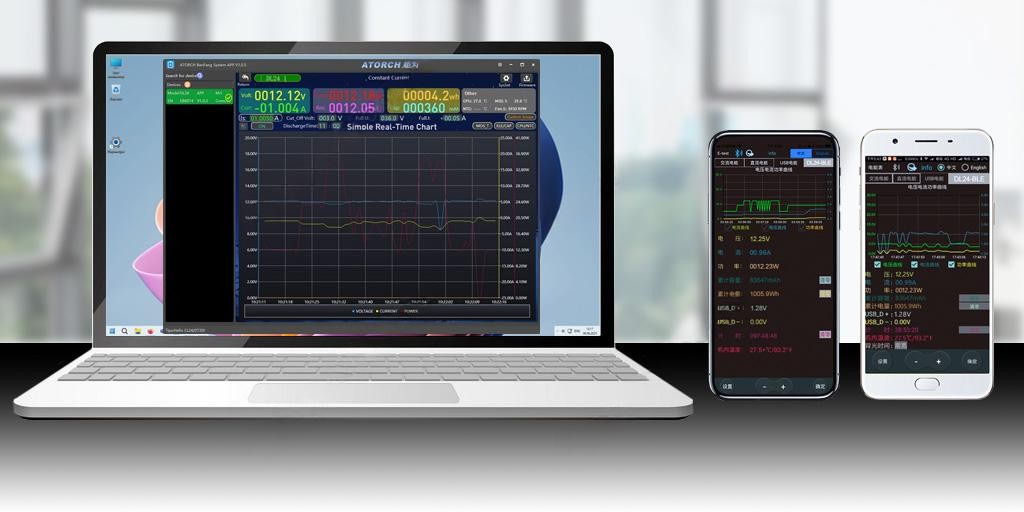

Результаты измерения в реальном времени DL24/P отображает на цветном ЖК экране размером 2.4 дюйма. Поддерживаются режимы измерения постоянным напряжением (CV), постоянным током (CC), постоянным сопротивлением (CR) и постоянной мощностью (CP). Предусмотрены программируемые функции с автоматическим отключением нагрузки: таймер обратного отсчёта, ограничение по току нагрузки, мощности нагрузки и температуре тестера или тестируемого источника питания (внешний t°C-датчик). В меню тестера представлены дополнительные настройки яркости и длительности подсветки экрана, опции калибровки напряжения и тока, сброс данных, откат к заводским параметрам и многое другое. Существуют программные приложения для ОС Windows, Android и iOS, предоставляющие пользователю дополнительное удобство контроля и управления тестером. Любые изменения, вносимые в настройки DL24P через приложение или кнопками на тестере, автоматически сразу синхронизируются.

Документация

1. Руководство пользователя электронной нагрузкой DL24/P (англ., PDF);

Программное обеспечение

1. Windows-приложение для тестера DL24P v1.0.5;
