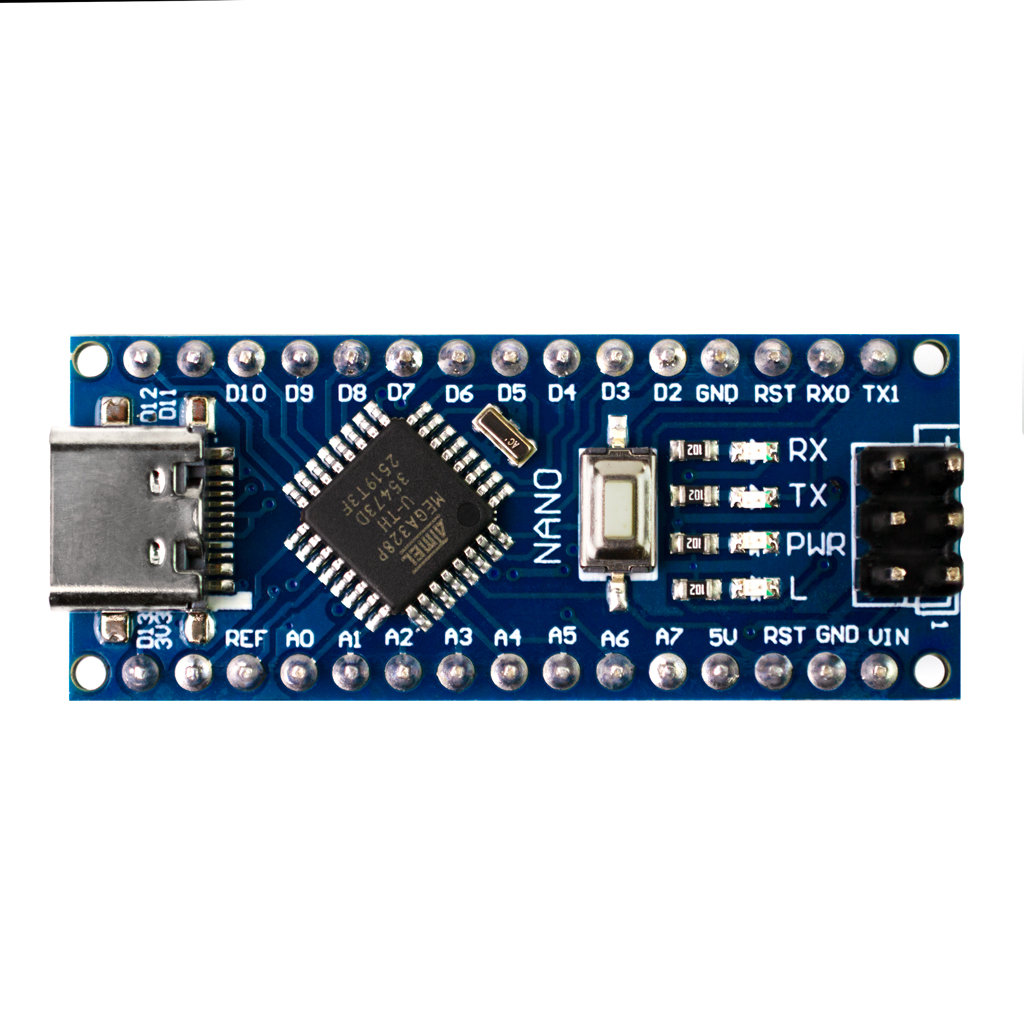

Модуль аналогичный ARDUINO Nano V3.0 с разъемом Type-C, ATmega328, пины распаяны

Модуль ARDUINO NANO нашёл огромную популярность среди начинающих и профессиональных разработчиков проектов и устройств, в основе которых используются ARDUINO-совместимые платы. Сердцем модуля служит микроконтроллер ATmega328P, работающий от стандартного для большинства ARDUINO-плат базовых 5 вольт и на частоте кварцевого резонатора 16 мегагерц, также отлично зарекомендовавший себя в широко известной сообществу ARDUINO плате UNO.

Модуль NANO располагает почти всеми доступными возможностями старшей модели, расположенными на 30 выводах, за исключением отсутствующего бочкообразного разъёма подключения внешнего источника питания. Физические размеры значительно уменьшены за счёт двухстороннего монтажа электронных компонентов.

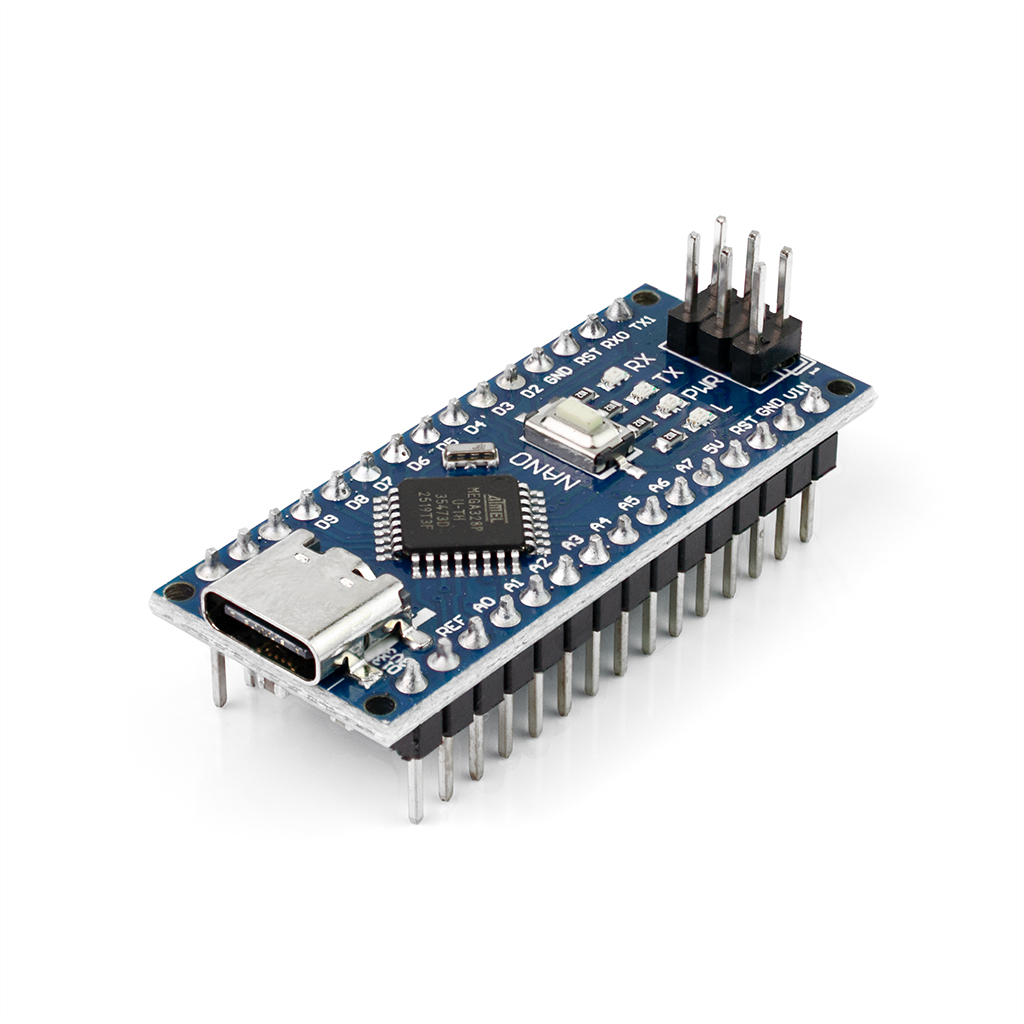

Установив стандартные ножки в макетную плату для монтажа без пайки, и поместив на них сверху в соответствии с выводами плату модуля, у вас получиться закрепить их максимально ровно. В дальнейшем, это поможет без труда соединять элементы конструкции при прототипировании вашего изделия, находящего в процессе создания и тестирования.

Фактически, ни один из созданных проектов не обходиться без всевозможных дополнительных датчиков, сенсоров, экранов, моторов и других полезных и часто используемых расширений. При желании, вам доступно наращивание микроконтроллера большим ассортиментом существующих расширений, имеющих аналогичный с NANO физический размер. Или, при необходимости, произвести непосредственную коммутацию с дополнительными разноразмерными дисплеями, датчиками, сенсорами, используя проводное соединение. Плата ARDUINO NANO обеспечивает два варианта выходного питания: 5 вольт и 3.3 вольта, заведомо не ограничивая пользователя в подборе совместимых по рабочему напряжению подключаемых модулей. Используя проводное соединение или специальную плату расширения Шилд подключения датчиков/сенсоров, NANO V3 можно легко адаптировать под расширения форм-фактора R3.

Еще одним незначительным ограничением является отсутствующий самовосстанавливающийся предохранитель, отключающий питание модуля от USB-порта в случае превышения максимально допустимой общей нагрузки по току в 500 миллиампер или тока короткого замыкания. Важно знать, что все современные персональные компьютеры обладают встроенной защитой USB-порта от перегрузок и позволяют нагружать порт максимальным током до 900 миллиампер. Просим вас быть внимательными при проектировании и коммутации устройства.

Стоит упомянуть, что плата оснащена бюджетным микроконтроллером CH340, выполняющему роль связующего звена между имеющимся у платы NANO miniUSB-портом и основным контроллером ATmega328P. Данный микрочип разработан китайской компанией WCH. Подробную информацию о его настройке вы можете найти в разделе "Установка CH340G".

Размеры NANO позволяют использовать плату при создании миниатюрных проектов. Она с лёгкостью помещается в небольшой корпус, размеры которого будут близки к размерам спичечного коробка.

Характеристики:
Преобразователь USB-TTL CH340
Цифровые выводы: 14
Аналоговые выводы: 8
Память флеш: 32 КБ
ОЗУ: 2КБ
EEPROM 1КБ
Тактовая частота 16 мГц
Питание: 5В
Размеры: 42*18*5 мм
Вес: 6 г.
