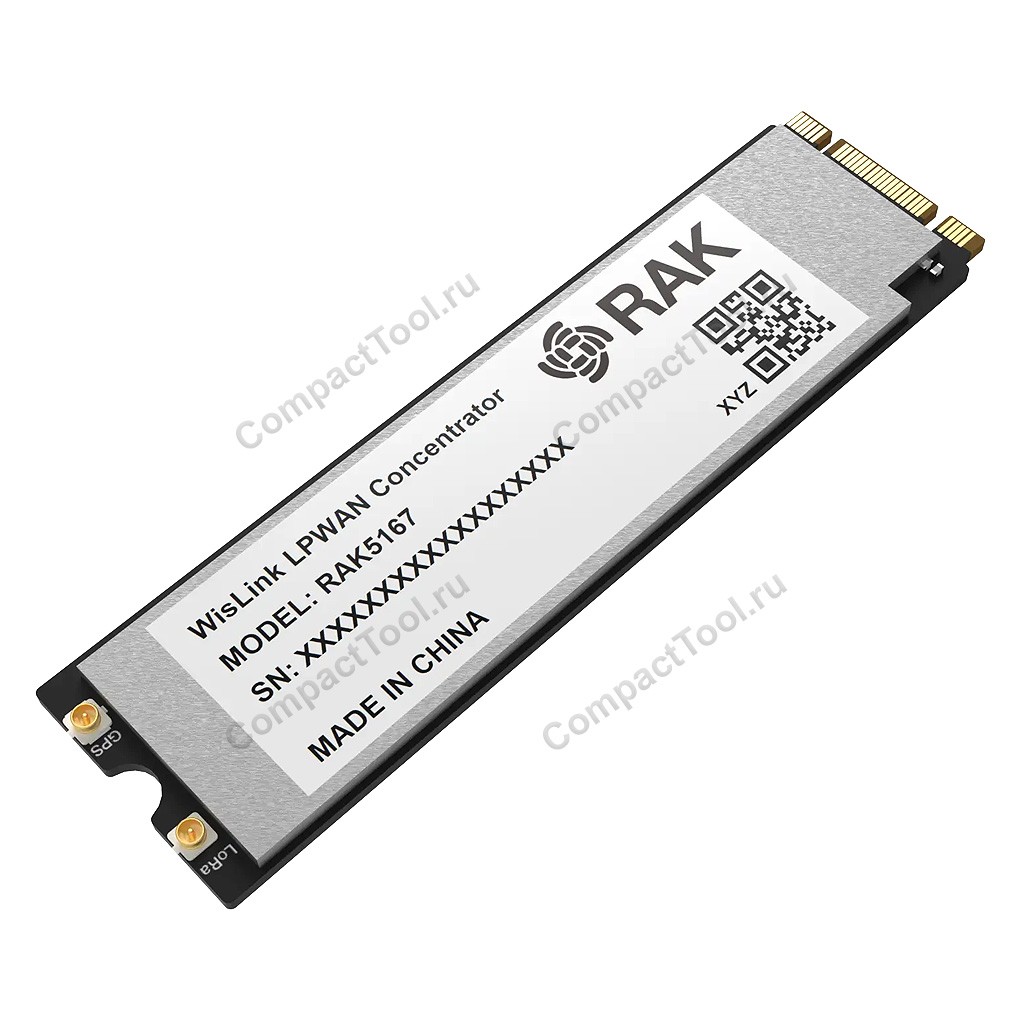

WisLink LPWAN Concentrator RAK5167 /USB/LBT GPS/8XX MHz for EU868/RU864/IN865

Код товара: CTTL16790

Описание

Новый RAK5167 — модуль концентратора LPWAN на базе Semtech SX1303 и SX126X с функцией Listen Before Talk, спроектированный в форм-факторе PCI Express M.2 2280, обладающий двумя идентификатоционными ключами Key-B и Key-M.  Современный дизайн модуля RAK5167 способствует легкой интеграции в существующие роутеры или другое сетевое оборудование с возможностями маршрутизации LPWAN. Он может быть использован  с любой встроенной платформой, располагающей свободным слотом PCIe M.2 с USB-подключением. В добавок, на борту RAK5167 имеется встроенный чип GPS ZOE-M8Q.

Сетевой шлюз RAK5167 представляет из себя исключительное, полное и экономичное решение, предоставляющее до 10 программируемых параллельных каналов демодуляции, 8х 8-канальных детекторов пакетов LoRa, 8х демодуляторов LoRa SF5-SF12 и 8х демодуляторов LoRa SF5-SF10. Он способен обнаруживать непрерывную комбинацию пакетов с 8 различными коэффициентами расширения спектра и 10 каналами с неразрывной демодуляцией до 16 пакетов. Является лучшим продуктом для фиксированных сетей умного учёта и приложений Интернета-вещей (IoT).

Ключевые особенности

Технические характеристики

Комплектация

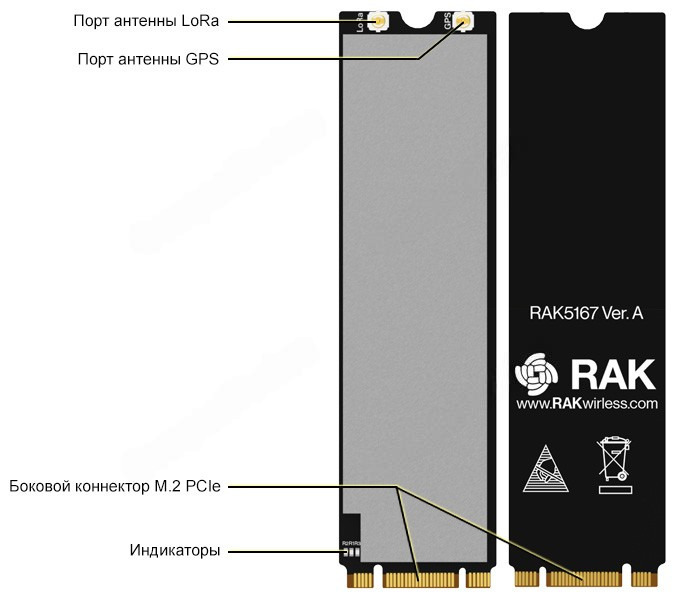

Внешний вид платы LPWAN-концентратора RAK5167

Компактность базовой станции RAK5167 LPWAN предусматривает возможность интеграции модуля даже в такие системы, для которых характеристики веса и величина размеров являются основными. Дизайн RAK5167 разработан с учётом форм-фактора PCI Express M.2 Type 2280, поэтому он легко может быть частью продуктов и совместим со стандартами, позволяющих использование карт толщиной не менее 3.7 мм. Плата имеет два коннектора MHF4 I\iPEX для внешней антенны LoRa и GNSS, и типовой 75-контактный торцевой разъём M.2 с двумя метками Key-B и Key-M.

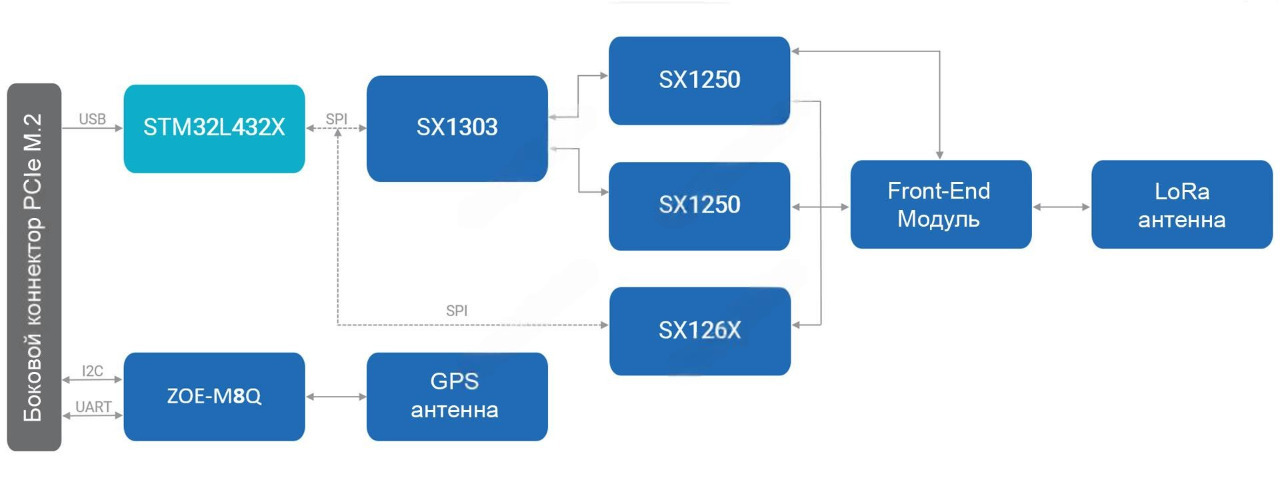

Блок-схема устройства

RAK5167 укомплектован одним чипом SX1303 и двумя SX1250. Главный чип работает с радиочастотным сигналом и одновременно является ядром устройства. Другими двумя чипами реализованы модемы LoRa и функционал обработки данных. Встроенная дополнительная схема преобразования сигналов обеспечивает совместимость со стандартом PCI Express M.2. Доступны два коннектора UFL для интеграции внешних антенн.

Источник питания

Концентратор RAK5167 должен запитываться от источника постоянного тока через контакты 3.3Vaux. Напряжение должно быть стабильным, поскольку потребляемый ток может значительно меняться во время работы, в зависимости от профиля энергопотребления микросхемы SX1303.

Интерфейс USB

В торцевом коннекторе модуля RAK5166 разведены 2 линии универсального последовательного интерфейса USB (USB_D+ и USB_D-), который предоставляет доступ к конфигурационным регистрам SX1303 через ЦПУ STM32L412KBU6. Определён только режим "ведомого" (Slave).

Интерфейсы UART и I2C

В базовую станцию RAK5166 LPWAN включена микросхема ZOE-M8Q GPS с последовательными интерфейсами UART и I2C, предоставляющими прямой доступ к GPS-модулю, и также выведены на торцевой коннектор PCIe M.2.

GPS_PPS

Шлюз RAK5167 использует вход сигнала GPS_PPS для функций временнoй отметки принятых пакетов и Fine Timestamp. Сигнал PPS не только связан внутренне с чипом SX1303, но и выведен на торцевой коннектор PCIe M.2.

Сброс устройства, RESET

Вход активного низкоуровневого сигнала Reset на карте RAK5167 применяется для сброса основного ЦПУ STM32L412KBU6. Согласно определению из спецификации SX1303, сброс радиочастотных операций SX1303 контролируется основным ЦПУ.

Антенный РЧ интерфейс

На модуле установлено два РЧ-интерфейса в виде коннекторов MHF4 iPEX с характеристикой импеданса 50 Ом. Первый РЧ-порт поддерживает эфирную передачу (Tx) и приём (Rx) сигнала LoRa, второй служит антенным интерфейсом для GPS.

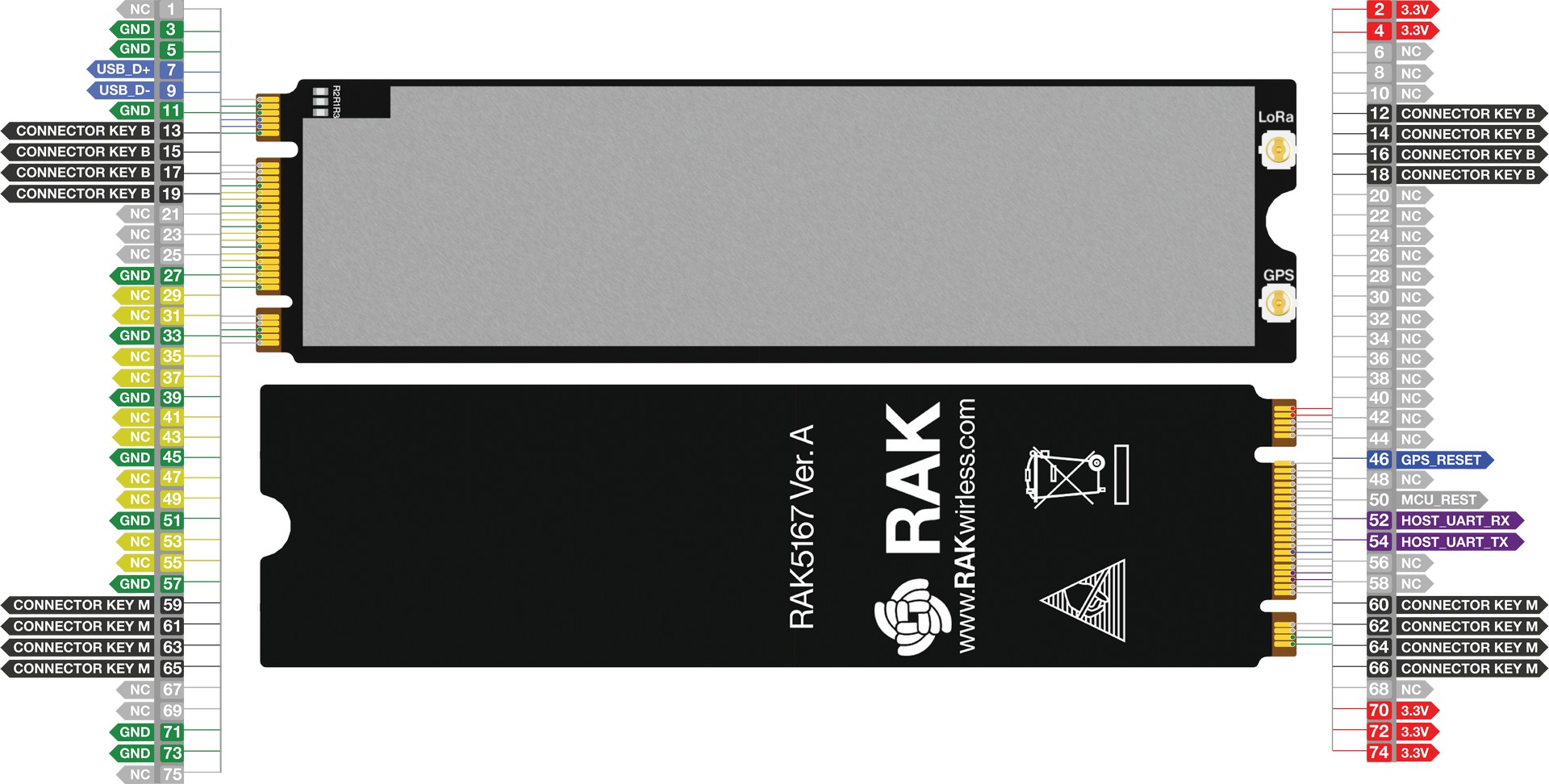

Размещение и назначение контактов торцевого коннектора RAK5167 WisLink

Уровень чувствительности

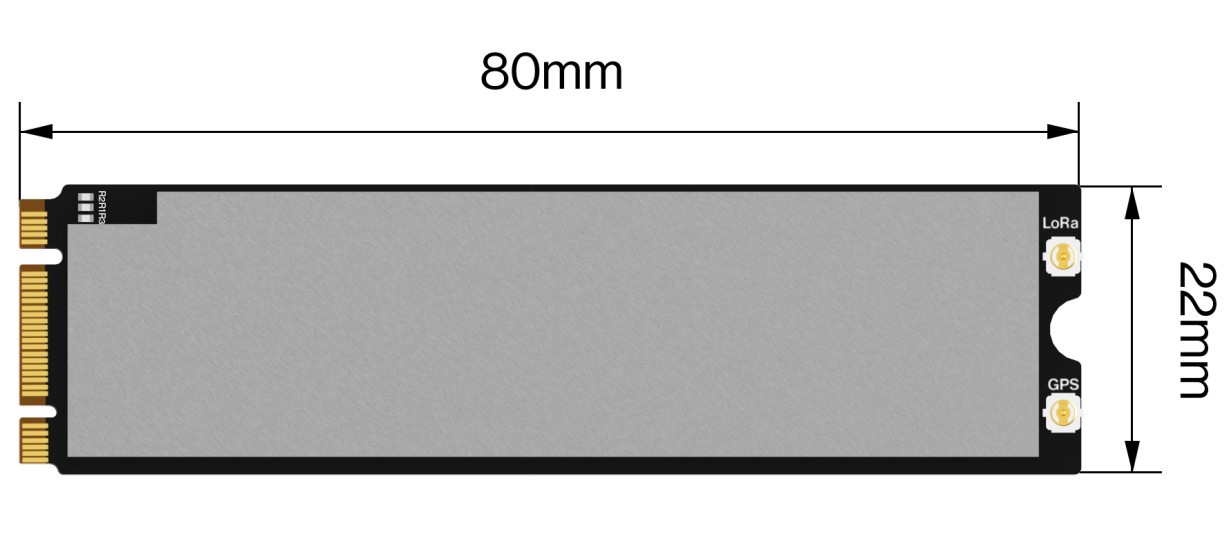

Физические размеры, мм

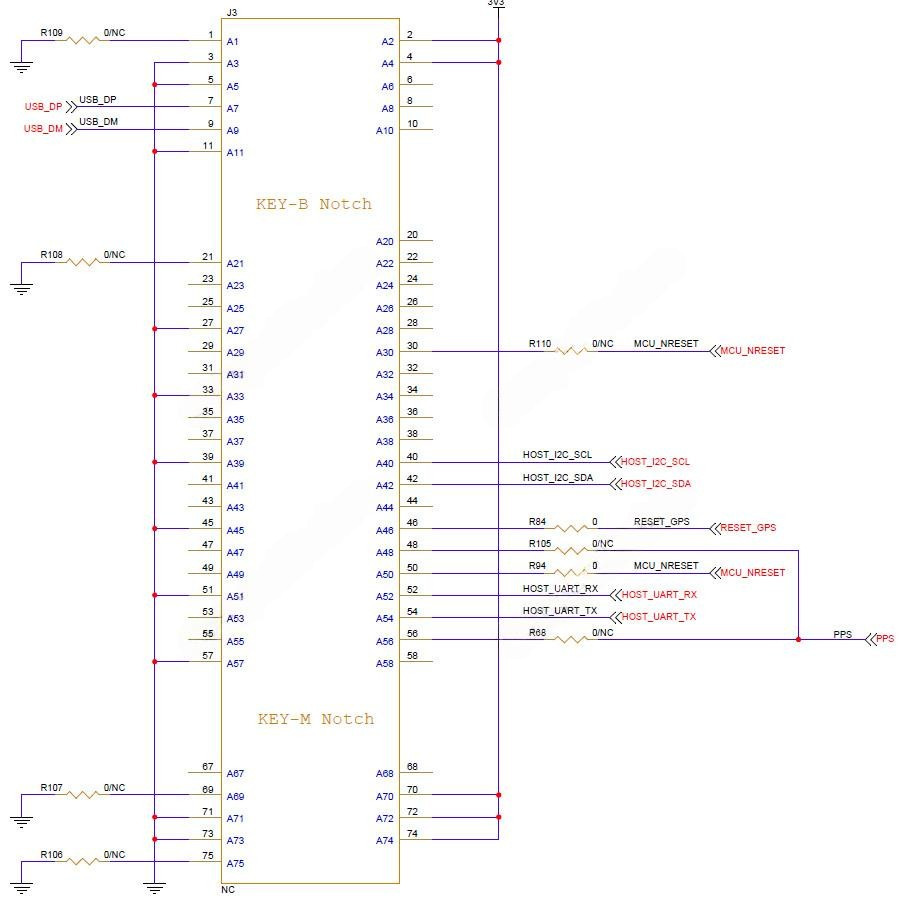

Электрическая принципиальная схема торцевого коннектора RAK5167 USB

Модуль концентратора RAK5167 M2 спроектирован RAKwireless для SX1303. Интерфейс USB выведен на торцевой коннектор M.2, он может быть использован главным процессором приложения. Модуль работает от источника постоянного напряжения с характеристиками не менее 3.3В / 1А. На изображении ниже представлена минимальная часть схемы RAK5167.
