RS485-CAN модуль для Nvidia Jetson

RS485-CAN модуль для Nvidia Jetson  RS485-CAN модуль для Nvidia Jetson  RS485-CAN модуль для Nvidia Jetson  RS485-CAN модуль для Nvidia Jetson

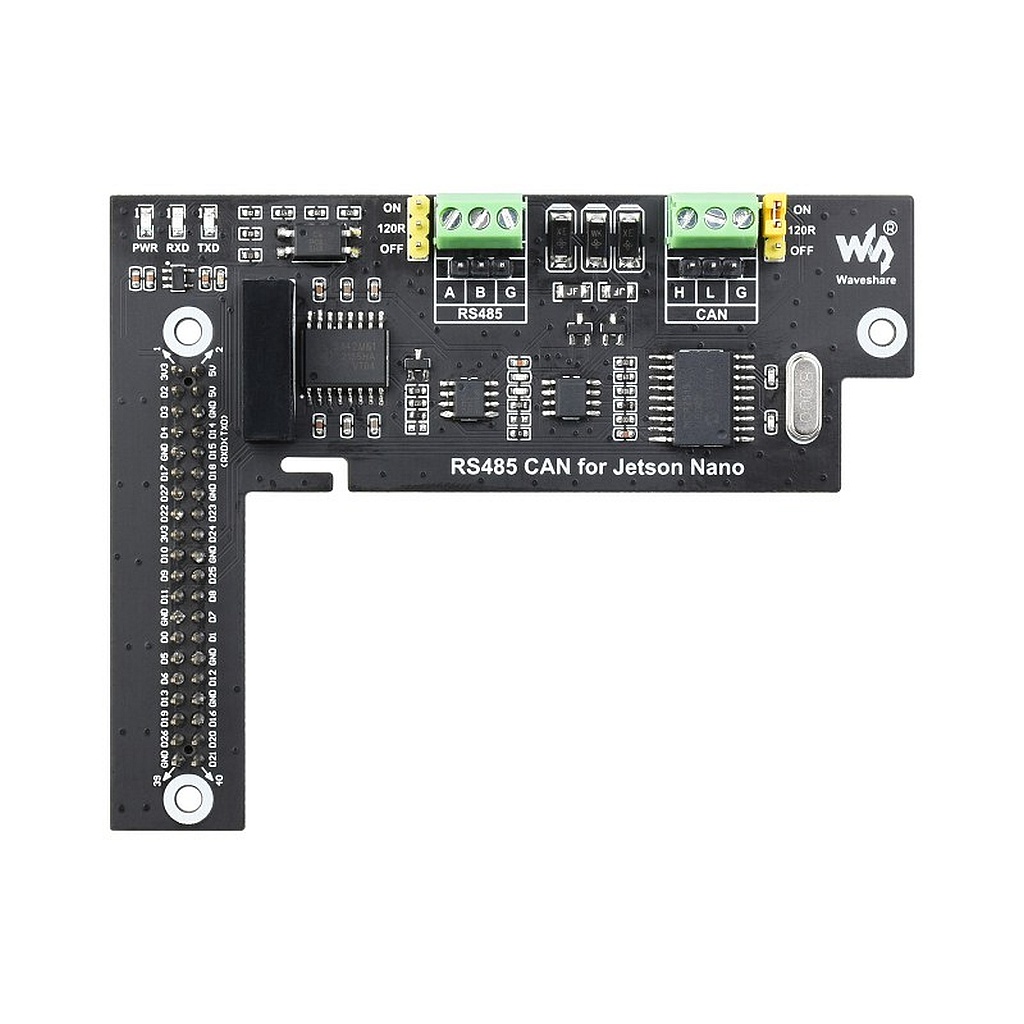

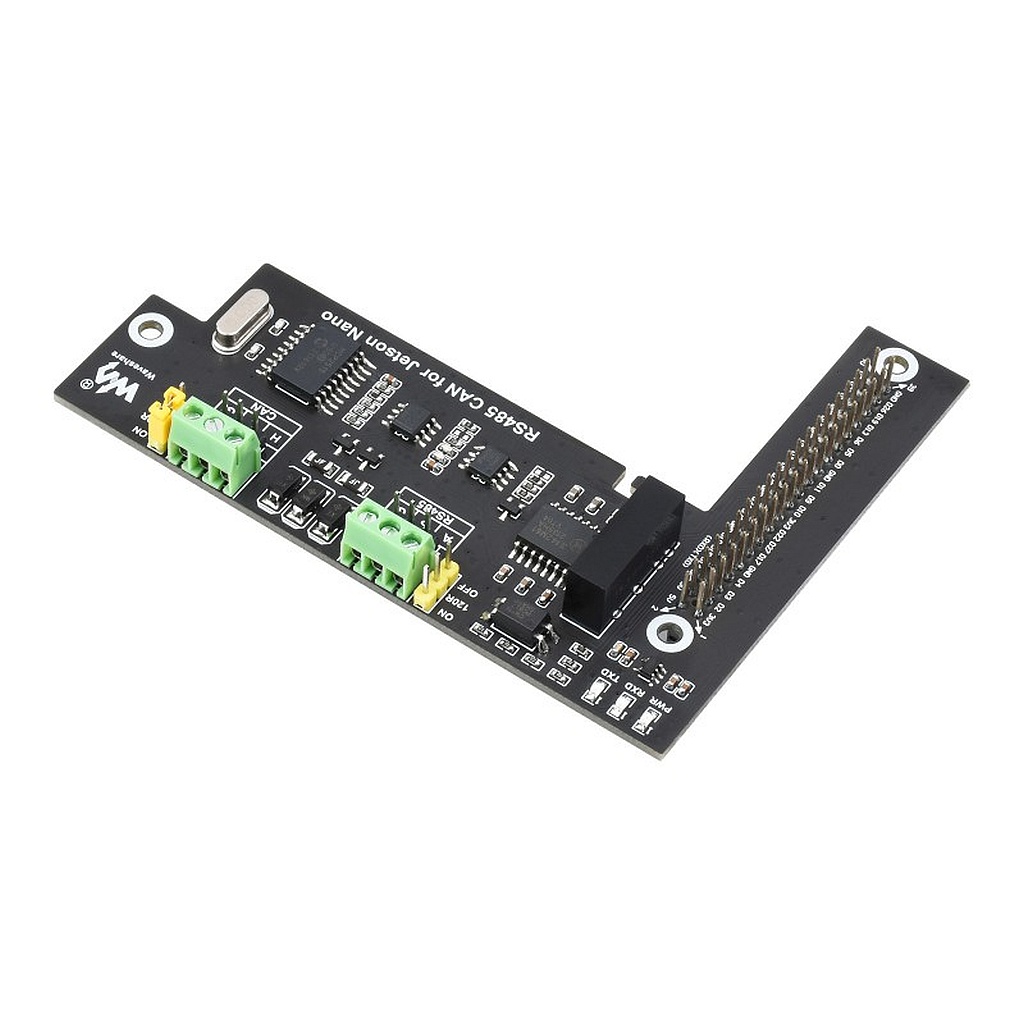

Модуль RS485-CAN для Nvidia Jetson.


Технические характеристки:


  • Стандартный разъем расширения 40PIN GPIO поддерживает прямое подключение к Jetson Nano.;
  • Встроенный CAN-контроллер MCP2515 (работающий через интерфейс SPI).;
  • Имеет функцию RS485, управление через UART, полудуплексную связь, поддерживает автоматическое управление TX/RX без программирования.;
  • Бортовой TVS (подавитель переходного напряжения) эффективно подавляет перенапряжение и переходное пиковое напряжение в цепи для приема RS485.;
  • Встроенный чип цифровой изоляции, более безопасная связь, стабильность и защита от помех;
  • Зарезервированные контакты управления, позволяющие работать с другими платами управления.;

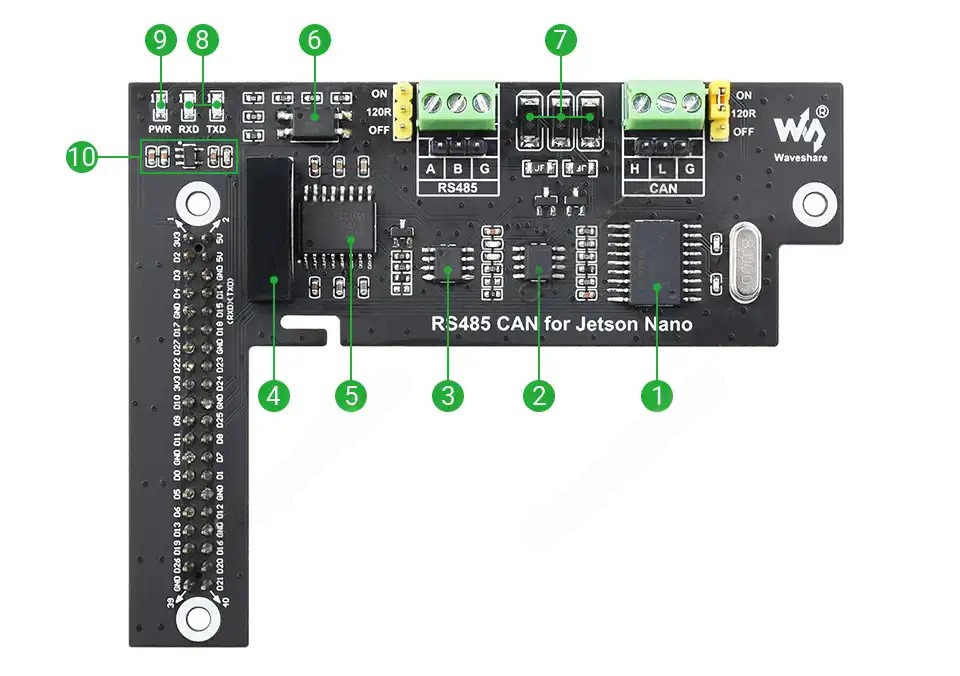

  • Расположение электронных компонентов на печатной плате:


    Модуль RS485-CAN для Nvidia Jetson Фото 5
    1. CAN-контроллер MCP2515;
    2. CAN-трансивер SIT65HVD230DR;
    3. Приемопередатчик RS485 SP3485;
    4. Изолятор питания B0505LS;
    5. Чип цифрового изолятора  ADUM1412;
    6. Оптопара PC817X3CSP9F;
    7. TVS (подавитель переходного напряжения);
    8. Индикатор RXD и TXD;
    9. Индикатор питания;
    10. Стабилизатор напряжения RT9193-33;

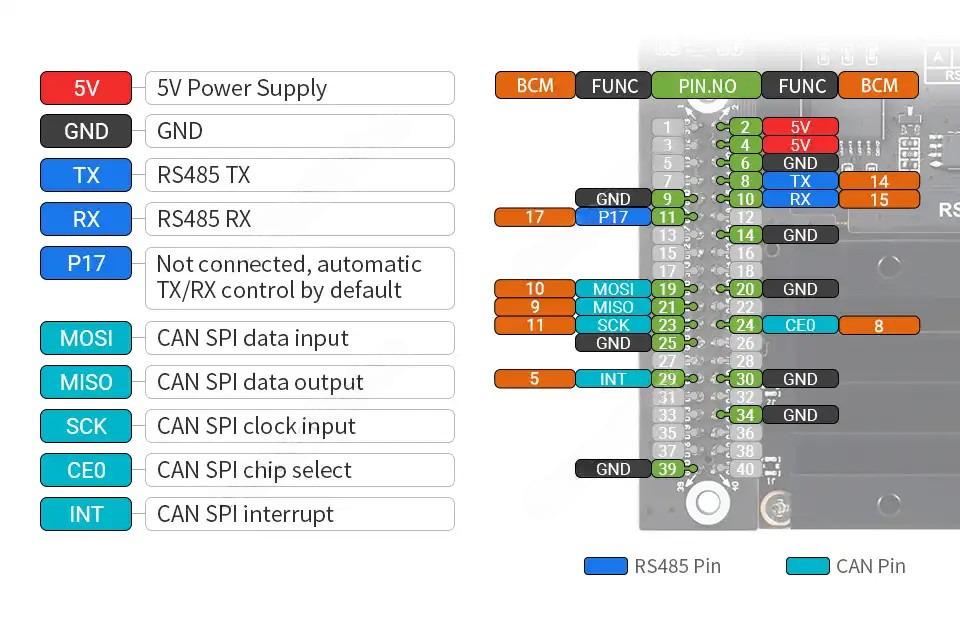

    Расположение и назначение выводов:

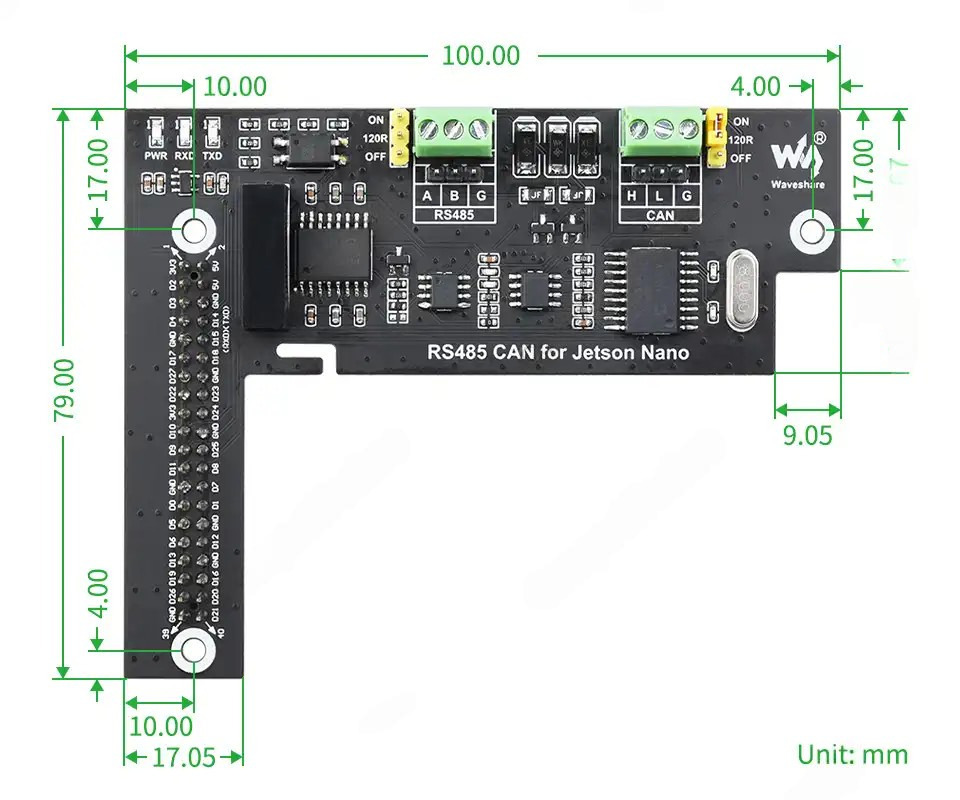

    Размеры печатной платы:


    Модуль RS485-CAN для Nvidia Jetson Фото 6 Модуль RS485-CAN для Nvidia Jetson Фото 7

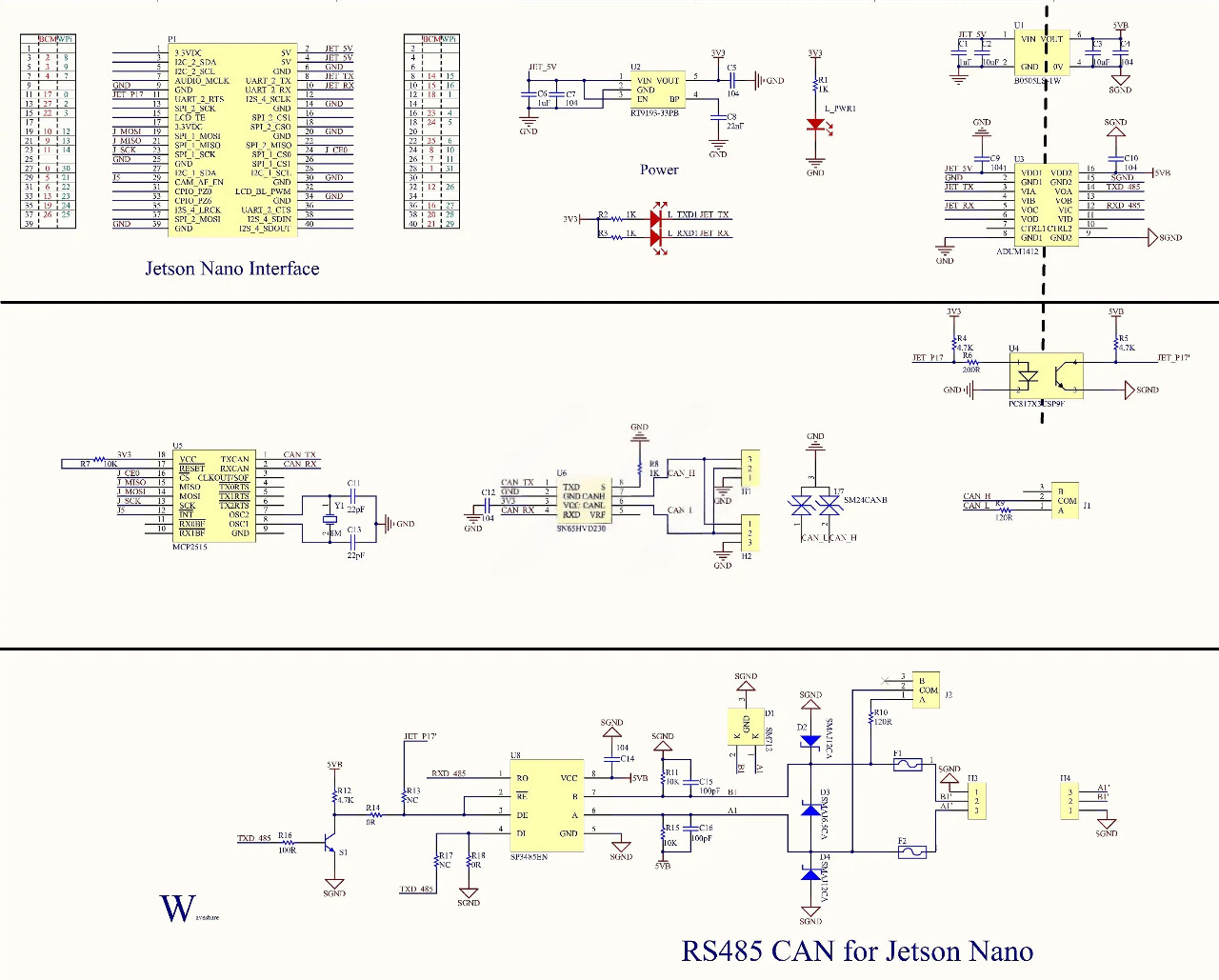

    Принципиальная схема:
    Модуль RS485-CAN для Nvidia Jetson Фото 8

    Больше информации (на английском языке).


    ------------------
