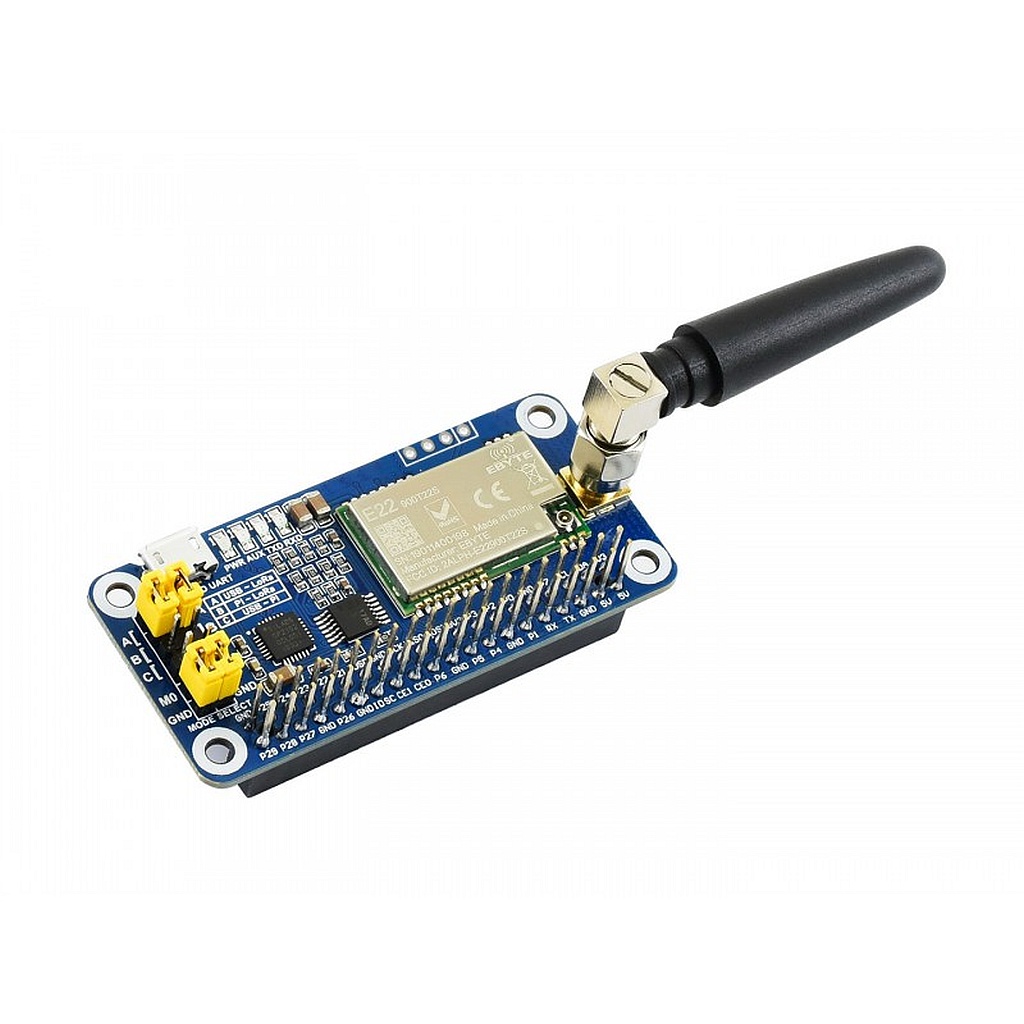

Плата расширения SX1262 868M LoRa HAT для Raspberry Pi на базе SX1262, покрывает полосу частот 868 МГц. Он позволяет передавать данные на расстояние до 5 км через последовательный порт. Используя технологию модуляции с расширенным спектром LoRa нового поколения, расстояние связи модуля достигает 5 км, а также поддерживает автоматическое повторение для более длительной передачи.
Другие функции включают в себя пробуждение по радио, настройку беспроводной сети, определение несущей, ключ связи и так далее.

По сравнению с обычными модулями LoRa, SX1262 LoRa HAT обеспечивает большее расстояние связи, более высокую скорость, меньшее потребление, лучшую безопасность и защиту от помех. Он подходит для различных приложений, таких как промышленный контроль, умный дом, сбор данных и др.

Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает все платы Raspberry Pi;

Встроенный преобразователь USB-UART CP2102 для последовательной отладки;

Предоставляет интерфейс управления UART для подключения хост-плат, таких как Arduino/STM32.;

4 светодиодных индикатора;

Технология модуляции с расширенным спектром LoRa;

До 81 доступного канала, большее расстояние связи, большая устойчивость к помехам;

Автоматическое многоуровневое повторение, подходит для сверхдальней связи, позволяет использовать несколько сетей в одном регионе.;

Функции с низким энергопотреблением, такие как глубокий сон и пробуждение по радио, идеально подходят для приложений с питанием от батареи.;

Настраиваемый ключ связи, значительно повышает безопасность пользовательских данных.;

Поддерживает LBT, отслеживая шум канала сигнала перед передачей, что значительно повышает коэффициент успеха в экстремальных условиях.;

Поддерживает индикацию интенсивности сигнала RSSI, для оценки качества сигнала, настройки сети;

Поддерживает настройку параметров беспроводной сети, отправляя пакет беспроводной команды/данных, удаленно настраивая или извлекая параметр модуля.;

Поддерживает передачу с фиксированной точкой, широковещательную передачу, мониторинг канала сигнала;

Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi/STM32);

Технические характеристки:

Рабочее напряжение: 5 вольт постоянного тока;

Потребление:

Передача: 100 мА;

Прием: 11 мА;

Режим сна: 2 мкА;

Максимальная мощность передачи: 22.0 dBm(10, 13, 17, 22 dBm на выбор);

Длина передачи: 240 Bytes (32, 64, 128, 240 Bytes Selectable);

Объем буфера: 1000 байт;

Рабочая частота: 850.125...930.125 MHz;

Чувствительность приема: -147 dBm  при 0.3 Kbps;

Скорость передачи данных: 0.3...62.5 Kbps;

Интерфейс: UART;

Напряжение логических уровней: 3.3V;

Дальность передачи данных: 5км (Проверено в ясную погоду на открытой местности, антенна: AUX 5dBi, высота 2.5 м; скорость передачи данных: 2.4kbps);

Рабочая температура: -40...85°C;

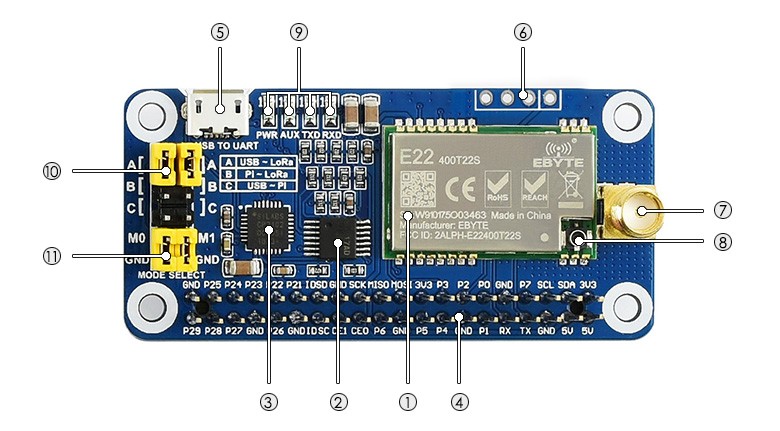

Модуль SX1268/SX1262 LoRa; 74HC125V: преобразователь уровня напряжения; CP2102: преобразователь USB-UART; Разъем Raspberry Pi GPIO: для подключения к Raspberry Pi; Порт USB-UART; Разъем UART: для подключения MCU; Антенный разъем SMA; Антенный разъем IPEX; Индикаторы: RXD/TXD: Индикатор UART RX/TX; AUX: вспомогательный индикатор; PWR: индикатор питания; Перемычки выбора UART A: управление модулем LoRa через USB; B: управление модулем LoRa через Raspberry Pi; C: доступ к Raspberry Pi через USB; Перемычки выбора режима LoRa on M0, on M1: режим передачи; on M0, off M1: режим конфигурации; off M0, on M1: режим WOR; off M0, off M1: режим глубокого сна;

------------------
