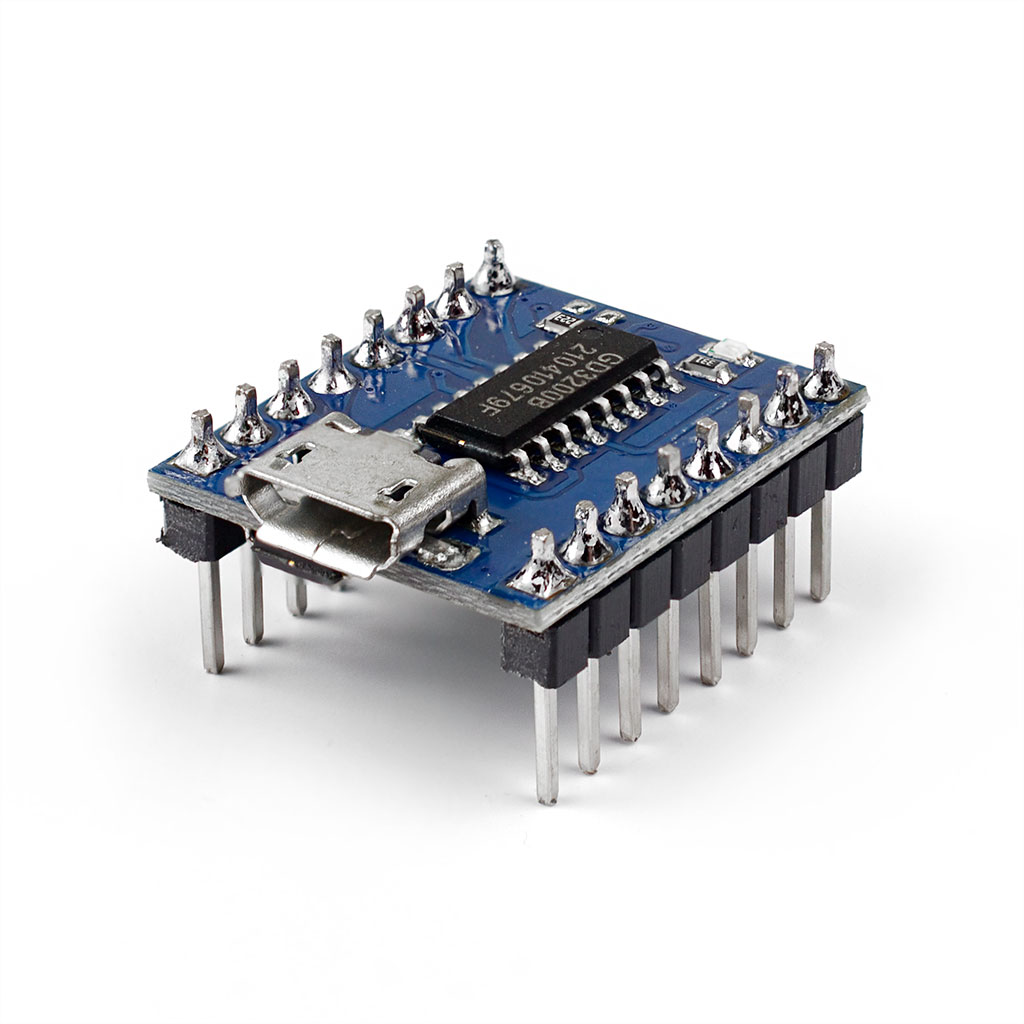

JQ6500 - модуль воспроизведения аудио. Предназначен для реализации голосового оповещения с управлением при помощи микроконтроллера. Благодаря встроенному усилителю низкой частоты мощностью 2 Ватта возможно подключение 8-омного звукоизлучателя непосредственно к модулю (выводы SPK+ и SPK-). Так же предусмотрены выходы для подключения внешнего усилителя (ADC_L, ADC_R), благодаря которому можно получить стереофоническое звучание и значительно повысить громкость воспроизведения.
Характеристики:
Подготовка файлов

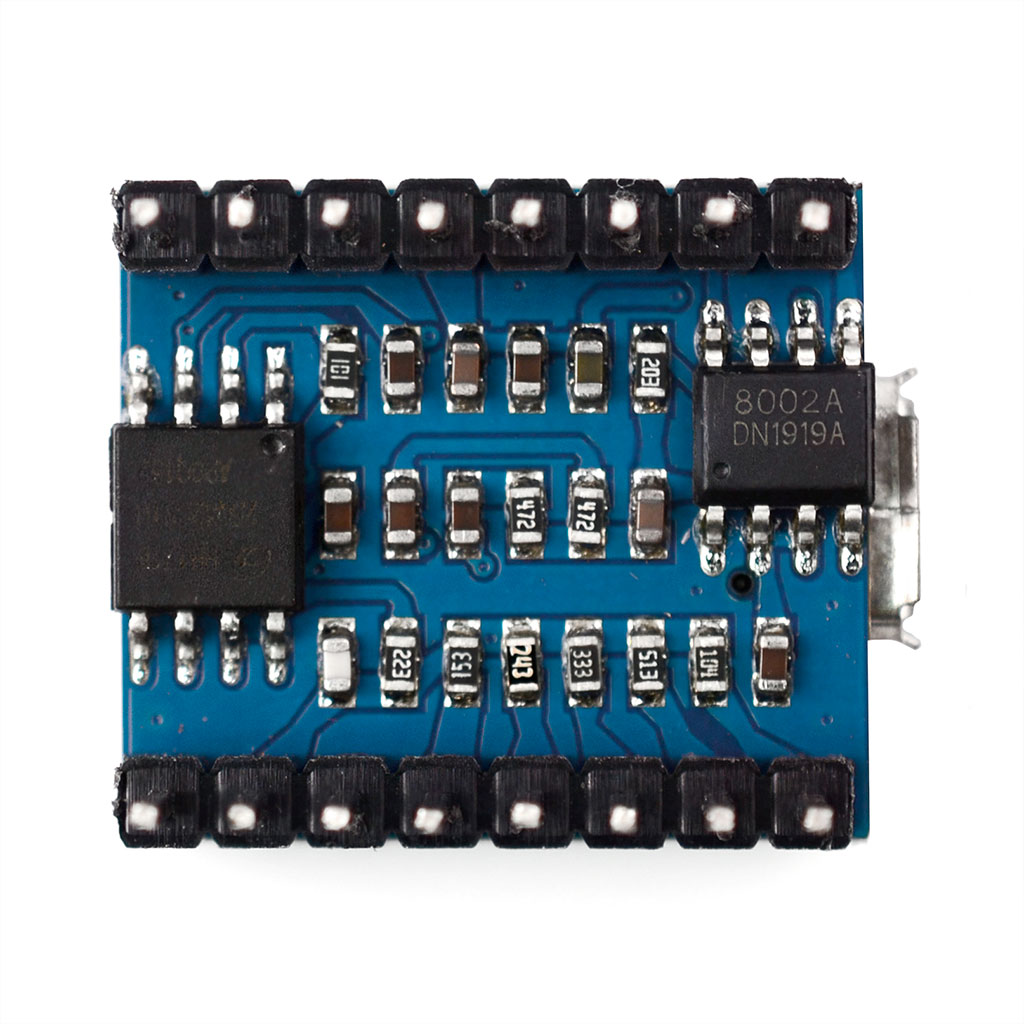

Модуль JQ6500 в качестве хранилища файлов может использовать TF-карты памяти или флеш-память в виде микросхем. В данном модуле установлена флеш-память GD25Q32C объемом 32 мегабита, что в привычных нам единицах измерения составляет всего 2 мегабайта. В этот объем памяти поместится всего около 2 минут аудио с битрейтом 128 kbps и частотой дискретизации 48 кГц. Поэтому подготовке аудиофайлов необходимо уделить особое внимание, при помощи конвертеров аудио понизить битрейт и частоту дискретизации, конечно же в разумных пределах. Если же вам необходим аналогичный модуль с бОльшим объемом памяти, то рекомендуем обратить внимание на DFplayer. Также необходимо переименовать файлы по следующему алгоритму - 01.mp3, 02.mp3 и т.д.
Загрузка файлов в память модуля.
Загрузка файлов в память модуля осуществляется через разъем USB при помощи специально разработанного ПО MusicDownload, которое находится в памяти модуля. Программа очень проста, имеет две вкладки. Во второй вкладке "select Sound" необходимо выбрать файлы из памяти ПК, затем в первой нажать кнопку "Update". Загрузка файлов занимает значительное время, 1 мегабайт загружается около 90 секунд.

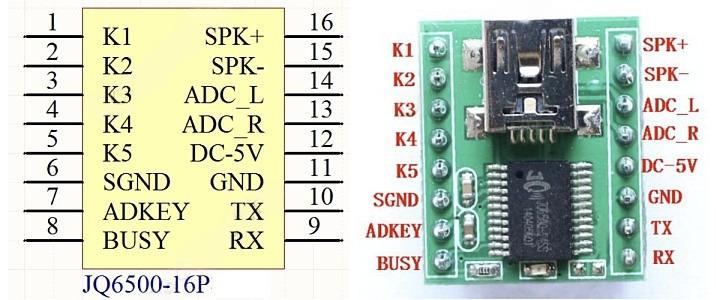

| Расположение выводов. |

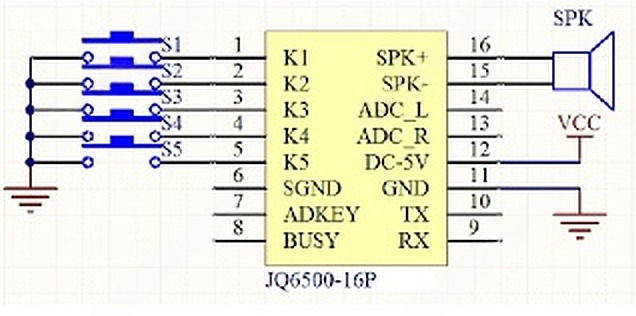

Подключение кнопок управления, питания и звукоизлучателя. |

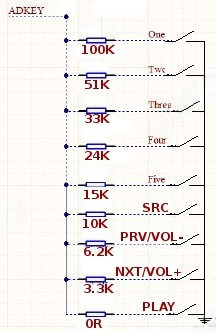

Подключение кнопок при помощи резисторов. |
 |
 |
 |
Управление модулем может осуществляться тремя способами:
Протокол управления реализован следующим образом.
Например, команда ”PLAY” (0x0D) будет состоять из 4 байт, так-как команда не имеет аргументов
Команда выбора файла в папке будет выглядеть так
Таким образом строятся все команды.
Список основных команд управления.
Список основных команд запроса (ни одна команда запроса не имеет аргументов, все команды возвращают шестнадцатиричные значения).
Datasheet JQ6500 (PDF, ENG)
Datasheet HXJ8002 (PDF, ENG)
Datasheet GD25Q32 (PDF, ENG)
------------------
