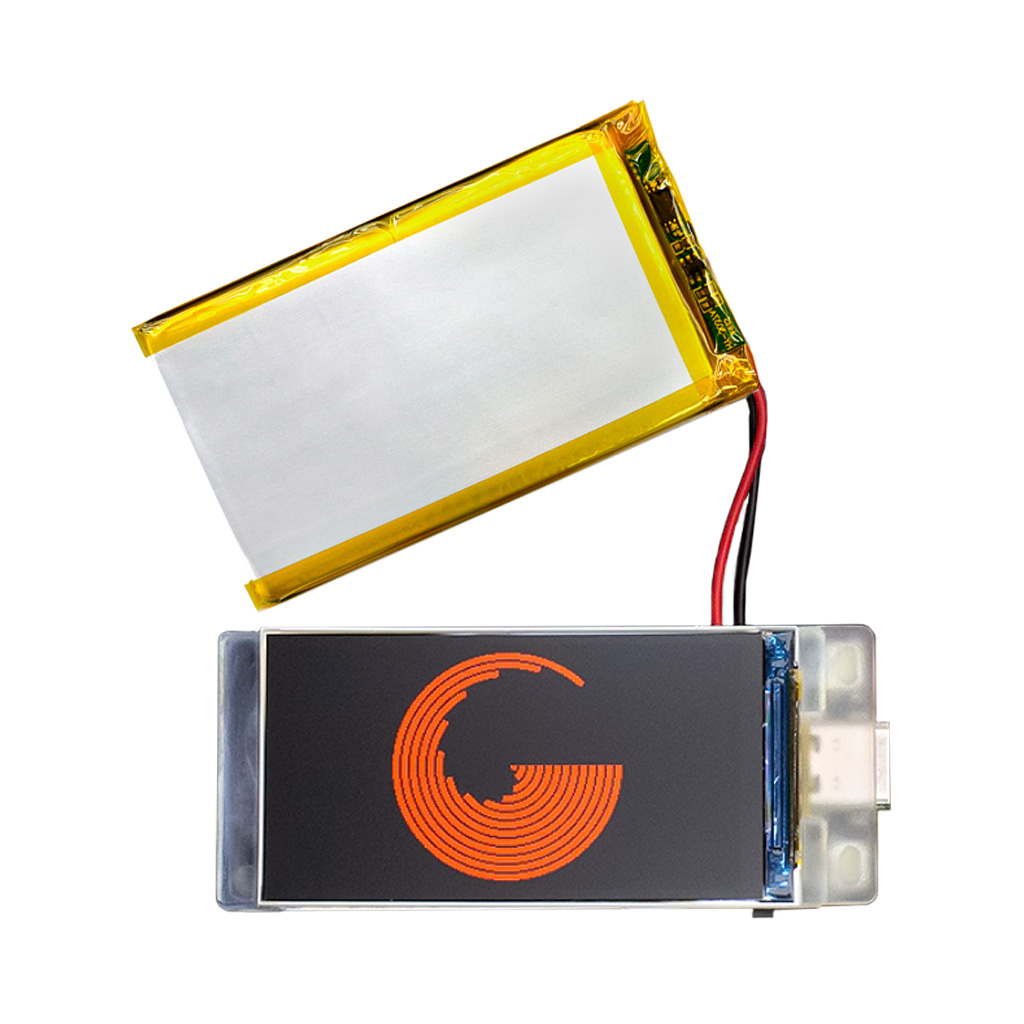

Обратите внимание! Литиевая полимерная батарея не входит в комплектацию.

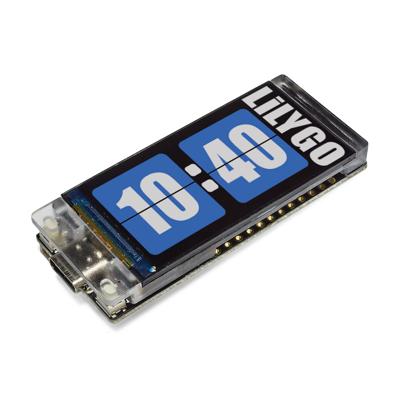

Lilygo T-Display S3 ESP32 Enhanced — многофункциональный компактный модуль на базе новейшего мощного высокоинтегрированного микроконтроллера ESP32-S3R8 от Espressif System, нацеленный на разработку самых разнообразных IoT-приложений и DIY-проектов. Неисчерпаемый потенциал Lilygo T-Display S3 Enhanced раскрывается и в большом количестве уже встроенных функций, и в возможности их дальнейшего наращивания благодаря особенности конструкции электронной платы и открытости цифровой платформы в целом. Улучшенная версия Lilygo T-Display S3 ESP32 Enhanced отличается совместимостью с различными схемами электропитания, поддерживает вариативные профили энергопотребления. Одной из главных особенностей улучшенной модели Lilygo T-Display ESP32-S3 Enhance значится установленный на плате чип инерционного датчика с 3-осевым гироскопом и 3-осевым акселерометром, будучи идеальный в решении задач, относящихся к системам навигации и стабилизации беспилотных радио-управляемых моделей, подходящий для реализации устройств носимой потребительской электроники (смарт-часы, фитнес-трекеры, медицинские анализаторы движения пациентов и т.д).

Технические характеристики

Комплектация

В основе модуля Lilygo T-Display S3 Enhanced используется 2-ядерный 32-разрядный процессор ESP32-S3 с архитектурой Xtensa LX7 и тактовой частотой 240МГц, со встроенными интерфейсами беспроводной связи 2.4ГГц WiFi-4 + Bluetooth 5.0/BLE. Чип ESP32-S3 объединяет с собой большой объём памяти 16МБ и PCB-антенну, к нему подключен яркий цветной дисплей с матрицей IPS TFT размером 1.9 дюйма и графическим разрешением 320 х 170 пикселей. Несъёмный дисплей надёжно закреплён в пластиковой рамке, приклеенной к плате специальным компаундом. Взаимодействие в части управления системой питания модулем и режимами загрузки ESP32-S3 организовано пользовательскими кнопками. Нативный USB-порт контроллера ESP32-S3 предусматривает опции обновления ПО и последовательной коммуникации в режимах USB OTG, USB Serial / JTAG и USB DFU без помощи внешних USB-TTL преобразователей. Поддержка автономной работы Lilygo T-Display S3 ESP32 Enhanced обеспечивается коннектором внешней аккумуляторной батареи в паре с микросхемой контроллера заряда-разряда, подпитывающей током 100мА по умолчанию или 500мА в ускоренном режиме (требуется установка аппаратной перемычки). Свободные порты ESP32-S3 располагаются по краям платы с её обратной стороны, комбинируют многочисленные интерфейсы ESP32, позволяют контактировать с подходящим оборудованием или расширениями. В качестве приятного бонуса ко всему арсеналу на плату инсталлирован коннектор Qwiic, привносящий Lilygo T-Display S3 ESP32 Enhanced дополнительную сочетаемость с одноимённой системой соединения, разработанной производителем электроники SparkFun.

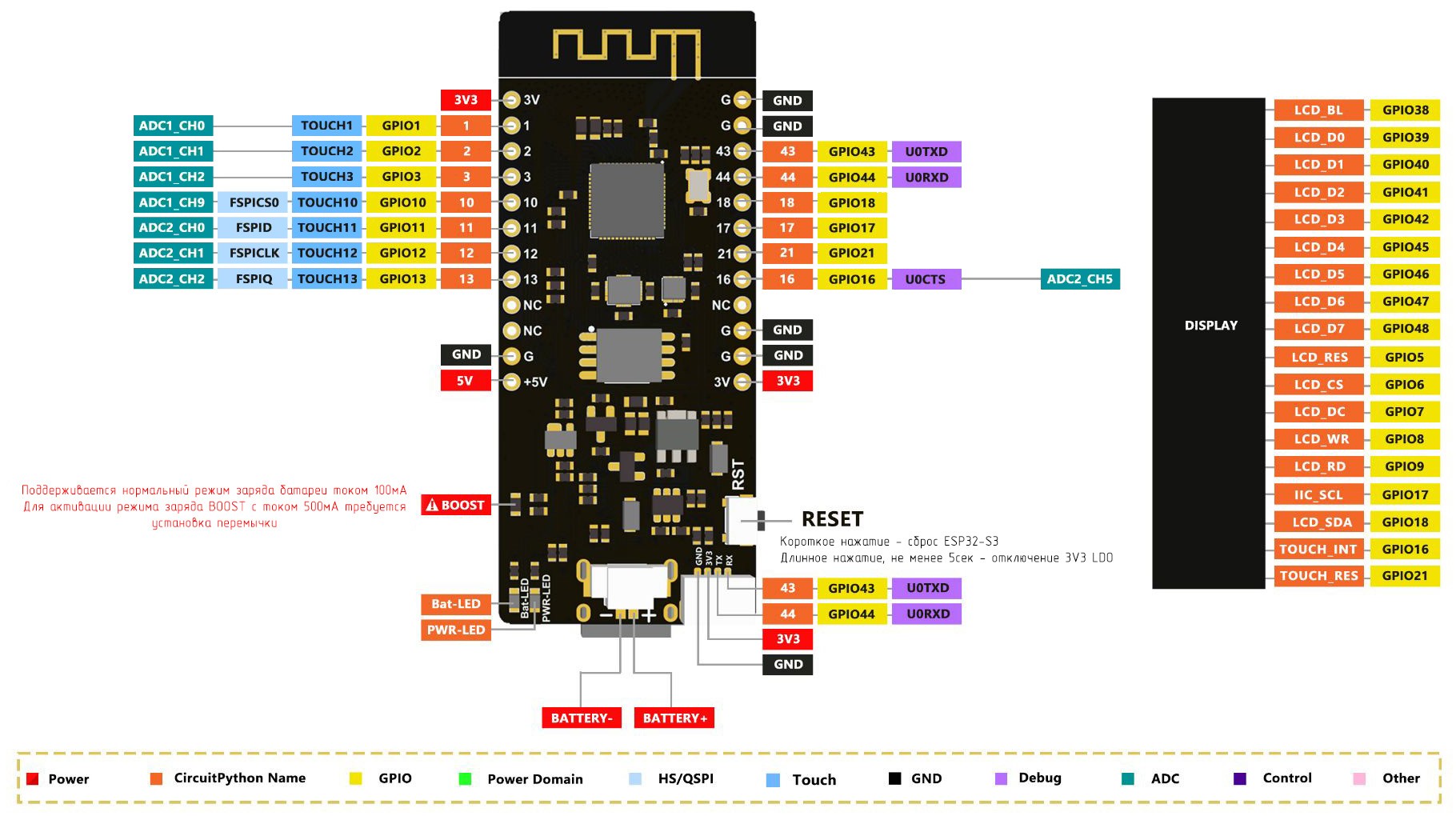

Расположение и назначение контактов GPIO

Документация

1. Спецификация контроллера ESP32-S3 Espressif System (англ., PDF);
2. Технический справочник ESP32-S3 Espressif System (англ., PDF);
3. Электрическая принципиальная схема Lilygo T-Display S3 ESP32 Enhanced;
4. Пакет демонстрационных программ и API-библиотек С/С++ на GitHubе;
5. Описание программного интерфейса для класса USB CDC чипа EPS32;
6. Описание программного интерфейса для класса ESP32 USB DFU (MSC) чипа EPS32;
