Модуль Power Bank IP5310 1S USB-C USB-A 5В 3.1А

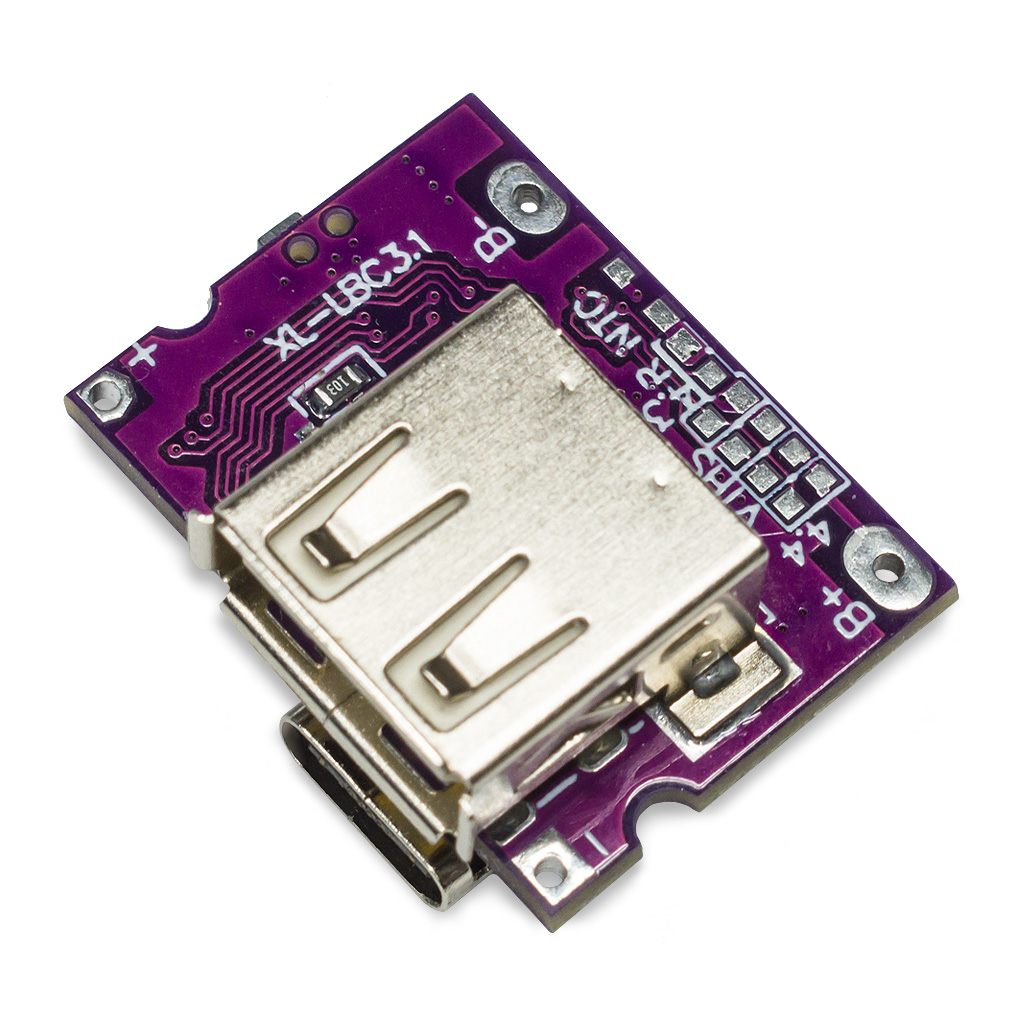

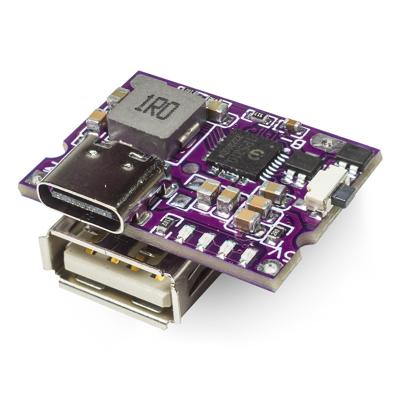

Модуль XL-LSB3.1 с PowerBank-контроллером — миниатюрная плата, пригодная для создания простых портативных зарядных устройств на одном элементе питания в конструкции. Контроллер IP5310 включает полный набор функций управления зарядом/разрядом для одного литий-ионного или литий-полимерного элемента питания. Применяется метод заряда постоянным током и постоянным напряжением (CC/CV). Предусмотрена опция выбора напряжения заряда для различных типов батарей: 4.24 вольта, 4.38 вольта или 4.43 вольта через распайку соответствующих площадок на плате. Имеется функция сброса IP5310, а также предусмотрена установка выносного NTC-датчика для контроля температуры нагрева батареи.

Чип IP5310 способен заряжать батарею током до 3.1 ампер и разряжать её током до 3.1 ампер. Зарядный ток ограничивается 2 амперами, когда контроллер получает питание через контакты входа +5V и IN-. Модуль зарядного устройства оснащён линейным 4-ступенчатым индикатором уровня энергии батареи из синих светодиодов, соответствующих наполнению 25%, 50%, 75% и 100%. Плата комплектуется двумя портами USB различного формата. USB-C используется для подключения внешнего источника напряжения, которым заряжается аккумуляторная батарея. Порт USB-A предназначается для выхода только 5-вольтового напряжения по протоколу BC1.2, иные популярные протоколы быстрой зарядки PD/QC не поддерживаются. IP5310 не совместим со схемами бесперебойного питания.

Модуль PowerBank автоматически распознаёт подключение нагрузки, питает её напряжением 5.1 вольта. В состоянии простоя или спустя минуту после удаления нагрузки, контроллер IP5310 держит напряжение в USB-A на уровне 2.3 вольта. Встроенная микро-кнопка позволяет вручную управлять портом USB-A, одним нажатием включать или двумя быстрыми нажатиями выключать выходное напряжение.

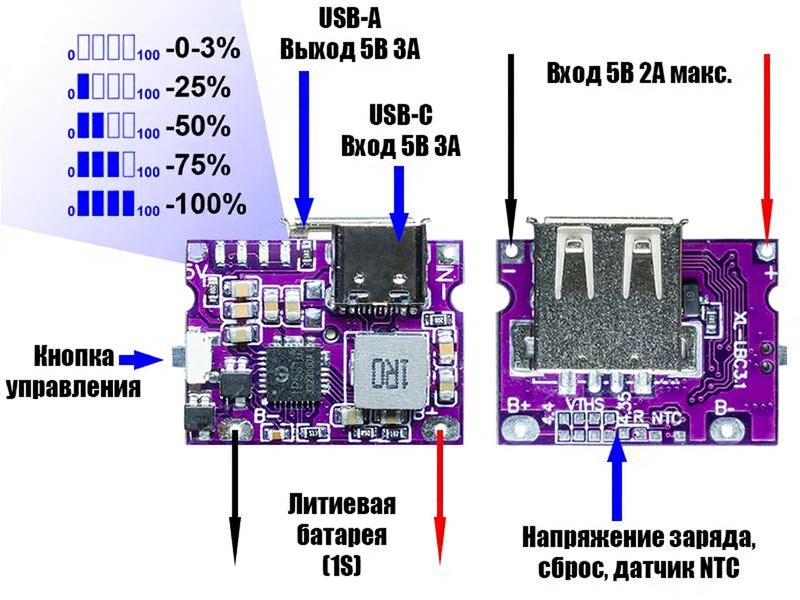

Интерфейсы платы

Документация

1. Спецификация контроллера заряда/разряда IP5310 (англ., PDF);
