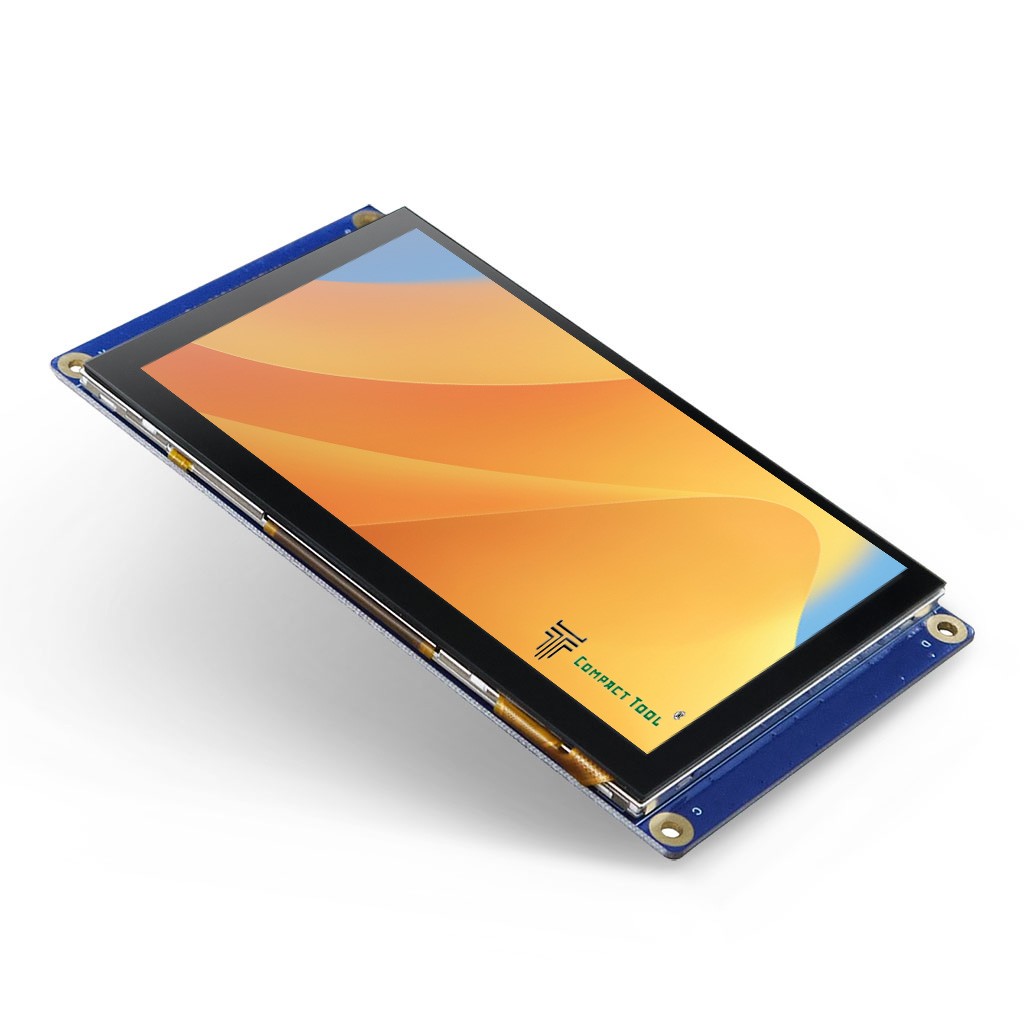

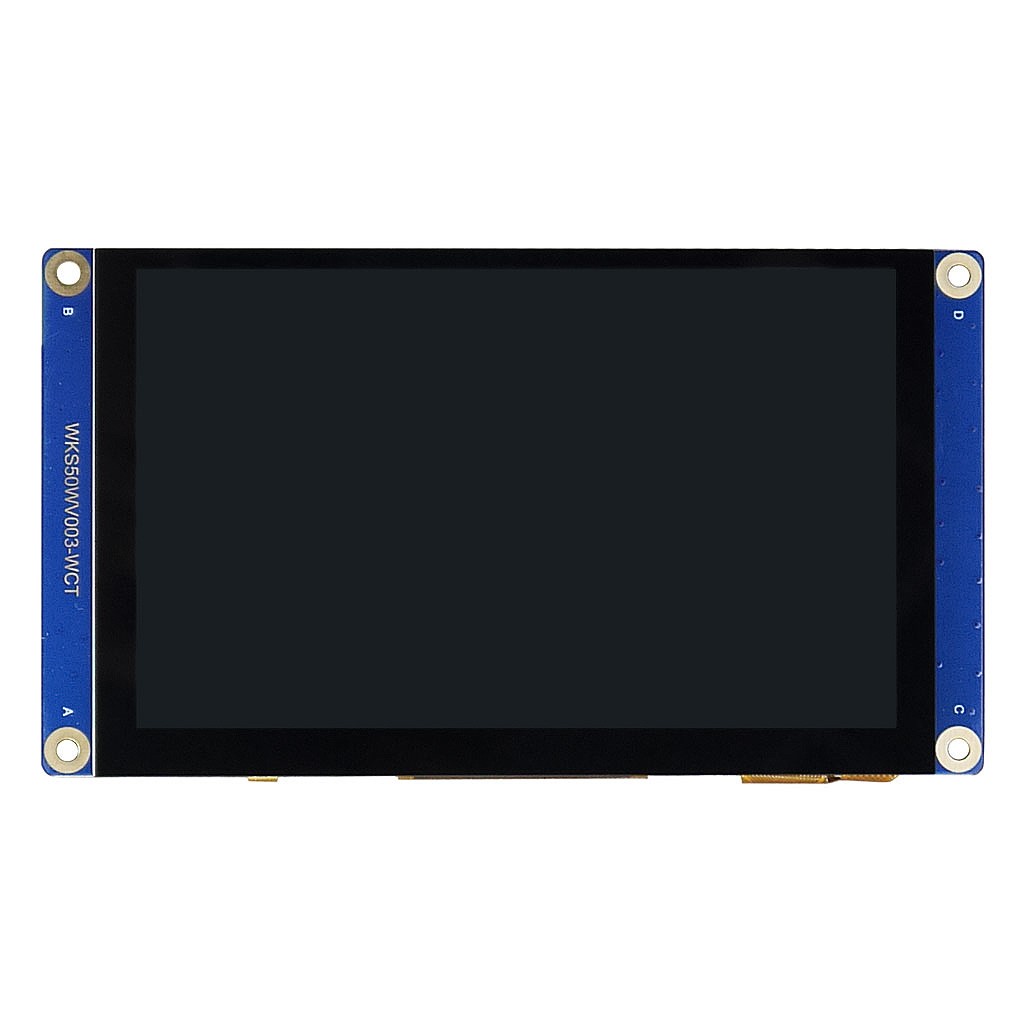

CTTL17053 Графический TFT LCD экран 5.0 с разрешением 800*480
Код товара: CTTL17053
Есть в наличии| 5330 c |
| 5330 c |
 |
|
|
Описание
Технические характеристики
Комплектация

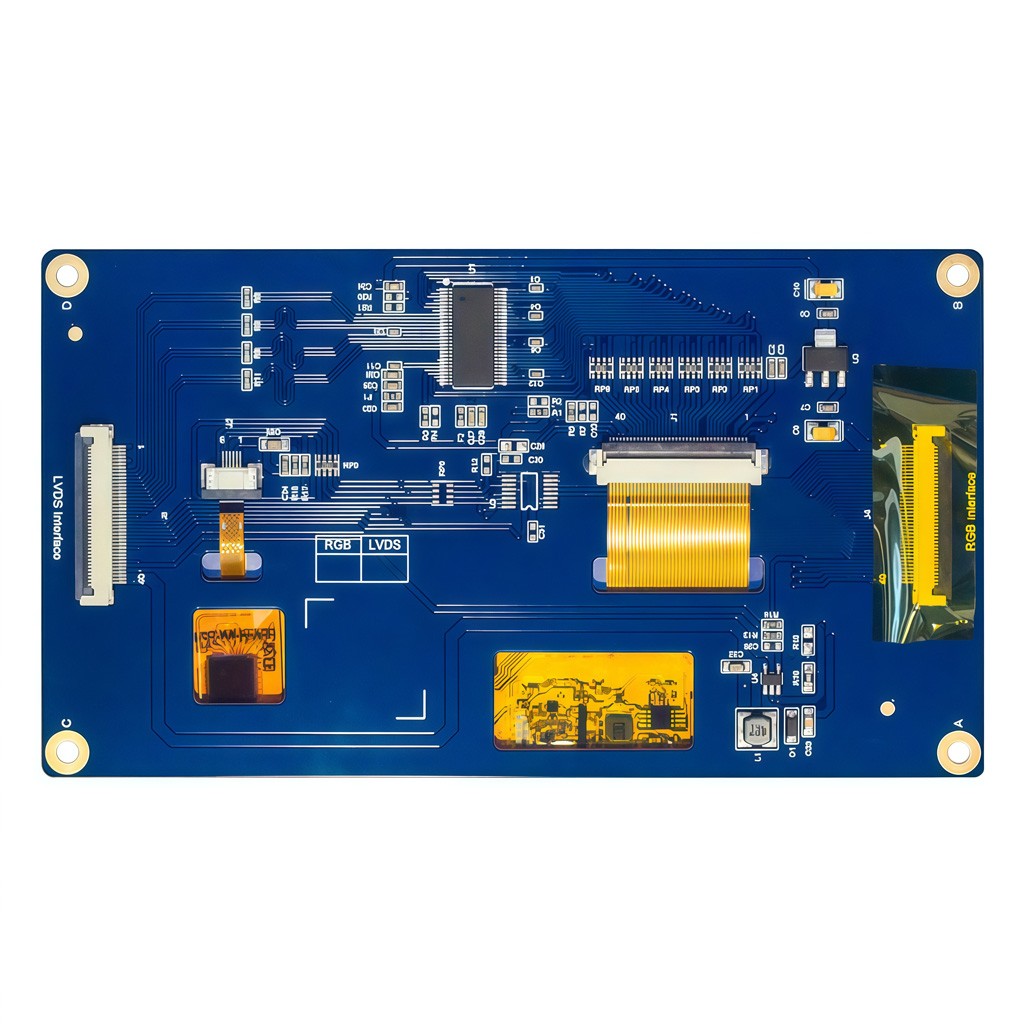

Коммуникационный последовательный интерфейс LVDS
| Номер | Обозначение | Функция | Назначение | Примечание |
| 1-7 | NC | - | Нет подключения | |
| 8 | Rxin0- | Вход | -LVDS минусовая линия дифференциальных данных | R2~R7,G2 |
| 9 | Rxin0+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 10 | GND | Питание | Общий (земля) | |
| 11 | Rxin1- | Вход | -LVDS минусовая линия дифференциальных данных | G3~G7,B2,B3 |
| 12 | Rxin1+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 13 | GND | Питание | Общий (земля) | |
| 14 | Rxin2- | Вход | -LVDS минусовая линия дифференциальных данных | B4~B7,HS,VS,DE |
| 15 | Rxin2+ | Вход | +LVDS плюсовая линия дифференциальных данных | |
| 16 | GND | Питание | Общий (земля) | |
| 17 | RxCLK- | Вход | -LVDS минусовая линия синхронизации | LVDS CLK |
| 18 | RxCLK+ | Вход | +LVDS плюсовая линия синхронизации | |
| 19 | GND | Питание | Общий (земля) | |
| 20-21 | NC | - | Нет подключения | |
| 22 | GND | Питание | Общий (земля) | |
| 23 | CTP_SDA | Вход/выход | Линия данных интерфейса I2C | |
| 24 | CTP_SCL | Вход | Линия синхронизации интерфейса I2C | |
| 25 | GND | Питание | Общий (земля) | |
| 26 | CTP_RES | Вход | Сброс контроллера сенсорной панели | |
| 27 | CTP_INT | Выход | Сигнал прерывания для хост-контроллера | |
| 29-30 | NC | - | Нет подключения | |
| 31-33 | GND | Питание | Общий (земля) | |
| 34 | NC | - | Нет подключения | |
| 35 | BL_CTR | Вход | Фоновая подсветка | |
| 36-37 | NC | - | Нет подключения | |
| 38-40 | VCC5V | Питание | Напряжение питания +5В |

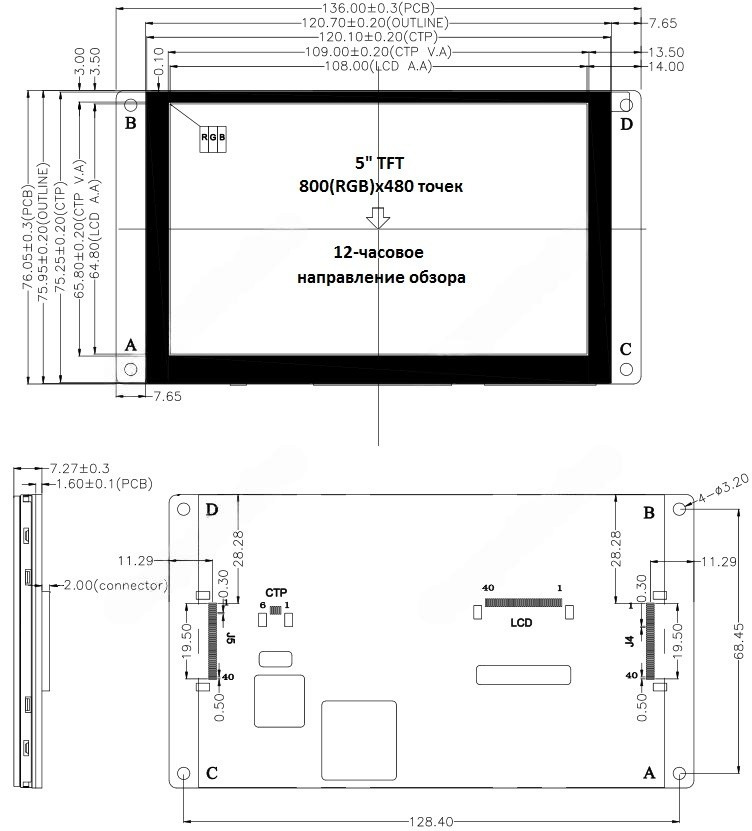

Физические размеры модуля, мм
Документация
- Спецификация дисплейного модуля WKS50WV003-WCT-LVDS (англ., PDF);
- Спецификация контроллера сенсорной панели GOODIX GT911 (англ., PDF);
------------------
