ThinkNode-M2 OLED WiFi Elecrow Персональная радиостанция LoRa EU868 с поддержкой Meshtastic

Код товара: CTTL16858

Описание

Технические характеристики

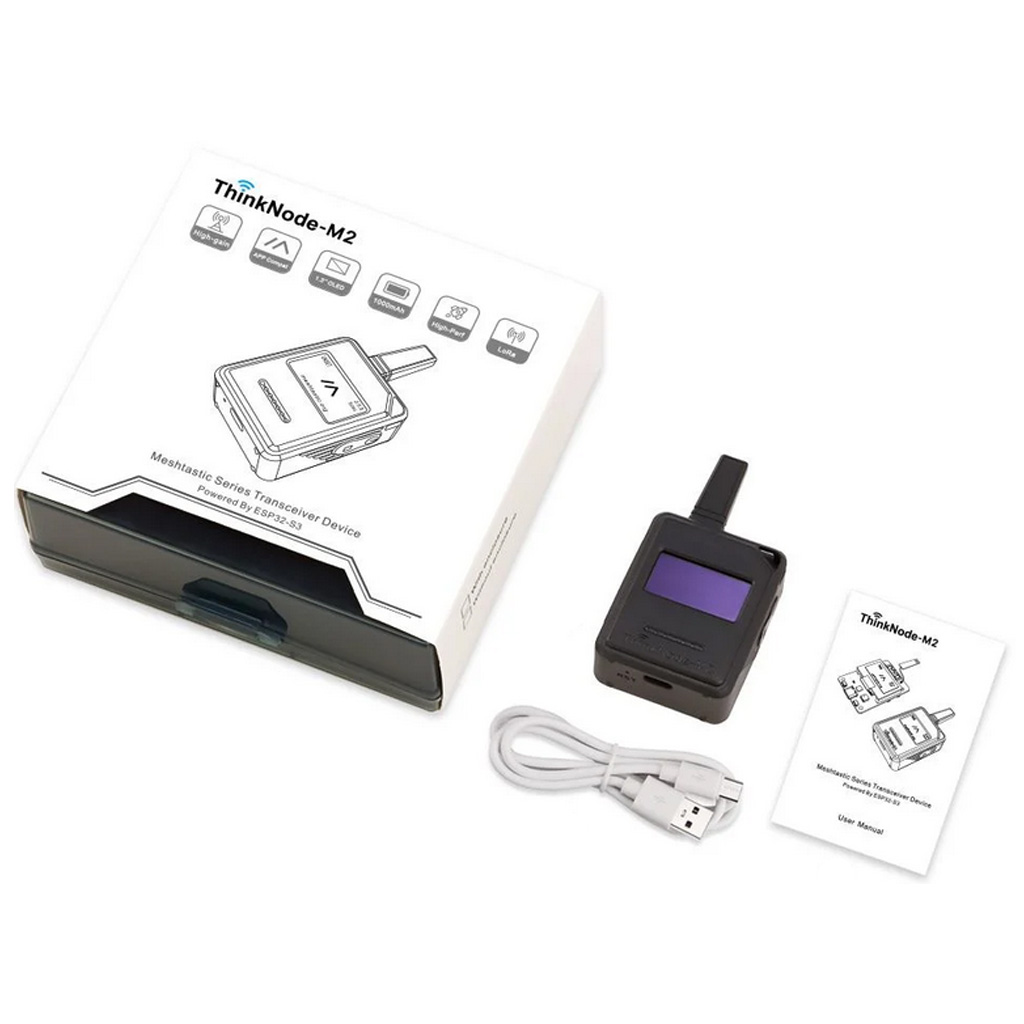

Комплектация

Главная цель молодого проекта Meshtastic с открытым исходным кодом — возможность быстрого развёртывания децентрализованных беспроводных сетей большого радиуса действия на базе маломощных низкоскоростных приёмо-передатчиков LoRa в качестве альтернативной коммуникационной платформы для любых локаций с отсутствующими или ненадёжными видами связи. Meshtastic позволяет узлам LoRa взаимодействовать с различными устройствами через такие интерфейсы, как: Bluetooth, Wi-Fi или последовательная связь для получения или отправки текстовых сообщений. Радиостанции LoRa в сетях Meshtastic работают в безлицензионном диапазоне радиочастот и не требуют дополнительных разрешений на использование. Для сопряжения нескольких узлов LoRa в одну группу Meshtastic, все они должны быть настроены одинаково. Каждое сообщение в сети Meshtastic ретранслируются между радио-узлами таким образом, чтобы гарантировать его доставку самому удалённому участнику группы. Активные направления применения Meshtastic: групповое координирование в пешых походах (в том числе в горной местности), общественные сети, любительские разработки, экстремальные ситуации и разрушительные стихийные явления (пожары или наводнения) и так далее.

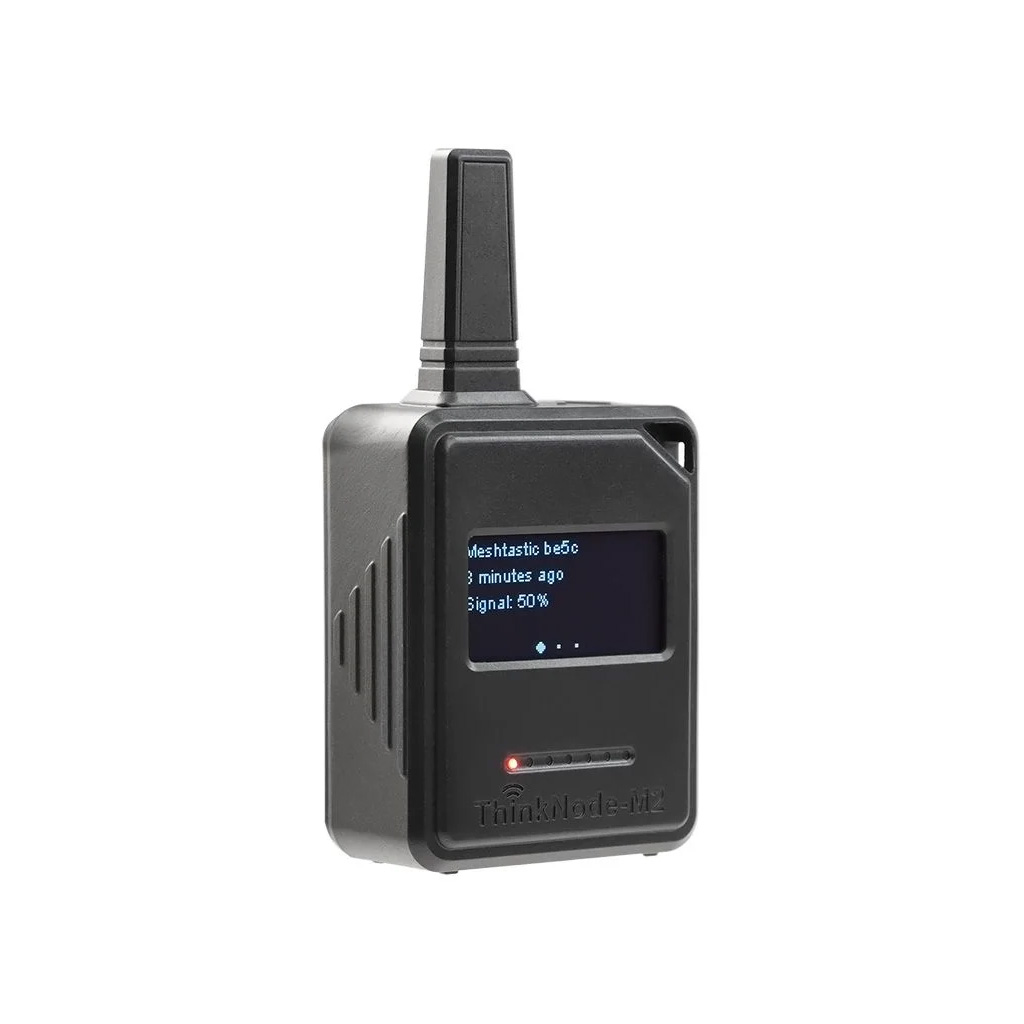

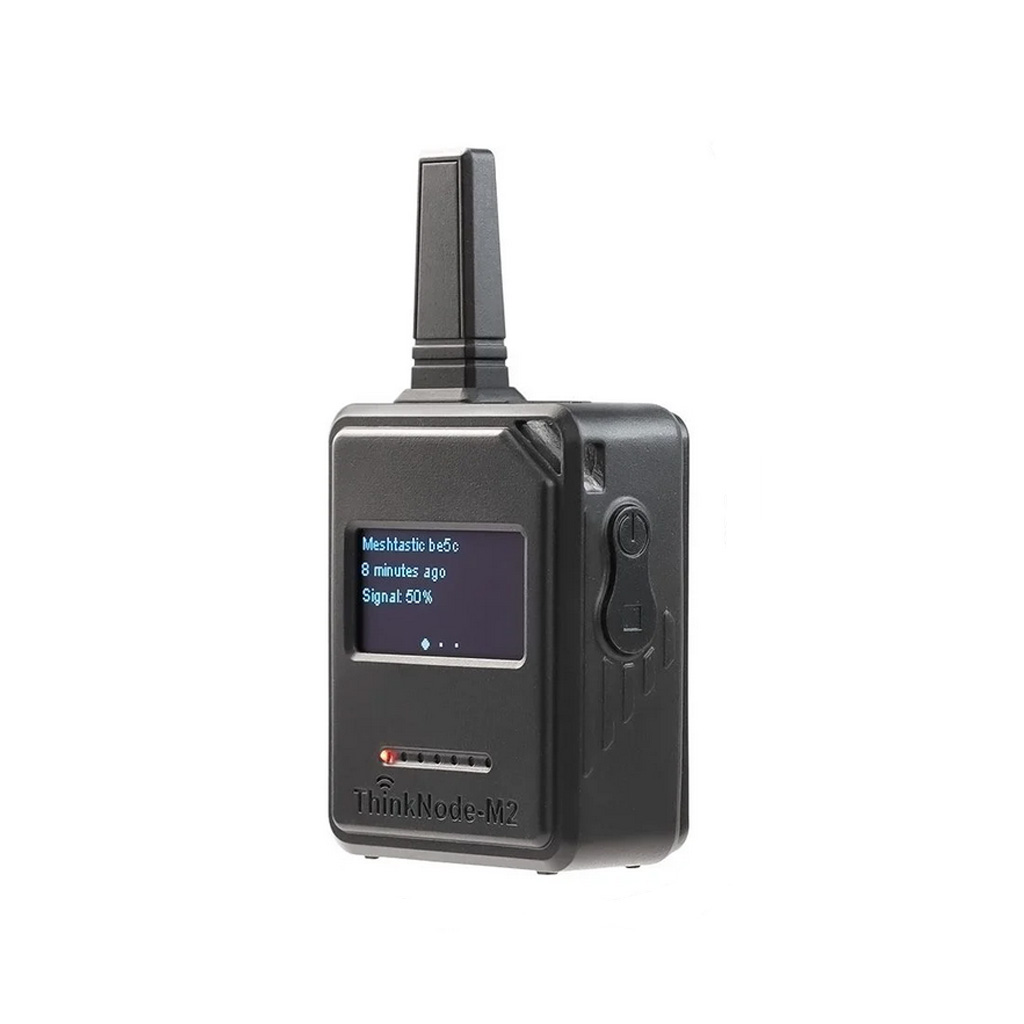

Персональная радиостанция ThinkNode-M2 Meshtastic построена на высокопроизводительном чипе ESP32-S3 с интегрированными интерфейсами беспроводной связи Wi-Fi 4 и Bluetooth 5.0 + BLE, объединённым в пару с радиомодулем SX1262 LoRa EU868. Встроенная аккумуляторная батарея 1000 мАч обеспечивает продолжительность функционирования на время до 24 часов. ThinkNode-M2 укомплектован монохромным 1.3-дюймовым дисплеем OLED и внешней несъёмной антенной LoRa, повышающей надёжность и стабильность связи. ThinkNode-M2 имеет защитный корпус с внешней антенной LoRa. Конструкция радиостанции компактная, лёгкая и прочная, её удобно носить с собой.

Оригинальное программное обеспечение ThinkNode-M2 полностью соответствует спецификации Meshtastic, поддерживается одноимённое официальное приложение для устройств IPhone и Android. Через приложение пользователю доступны: отправка и приём сообщений, публикация карт и местоположений (c опцией GPS), мониторинг состояния сетевого подключения, запись данных и экспорт, настройка параметров радиостанции и прочее.

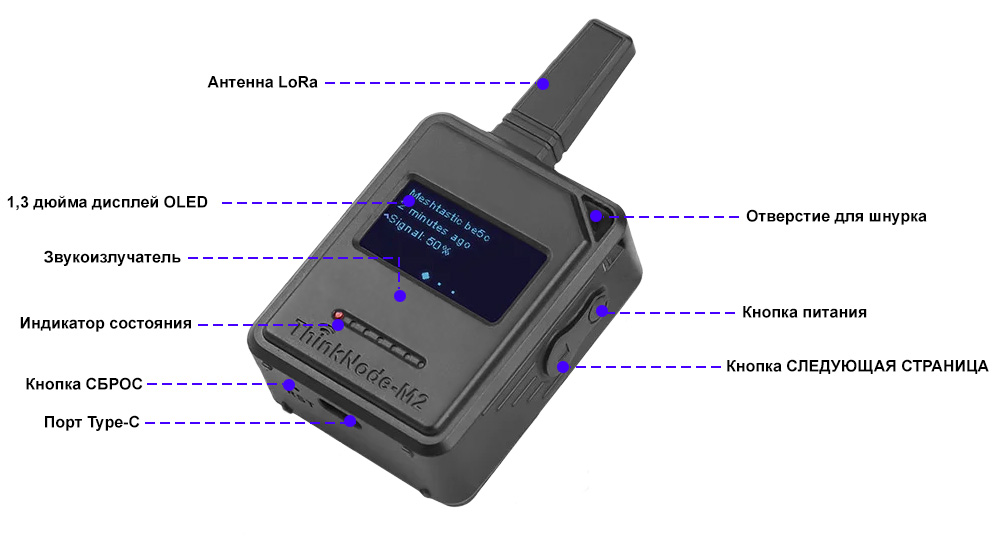

Описание элементов конструкции

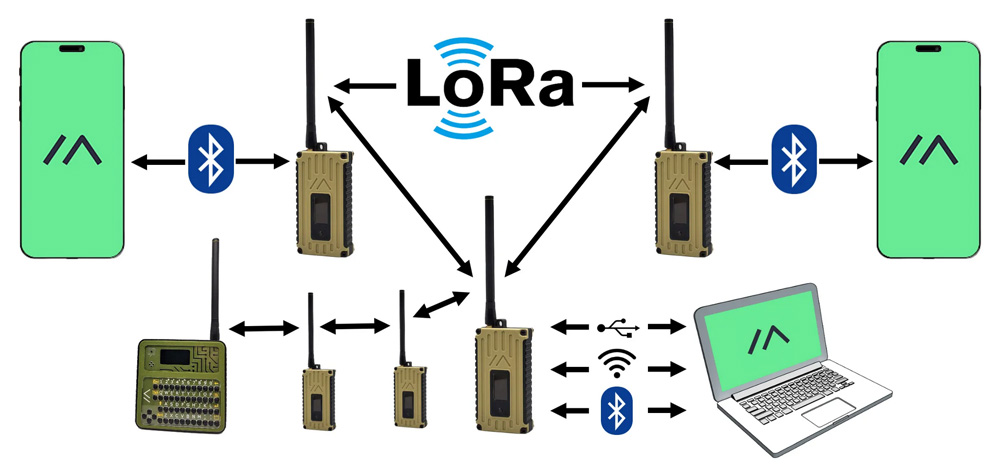

Топология сетей Meshtastic

Как это работает

После отправки сообщения из приложения-компаньона Meshtastic, оно передаётся на радиостанцию через беспроводное соединение Bluetooth или Wi-Fi/Ethernet. Затем сообщение ретранслируется радиостанцией с последующим ограниченным временем ожидания для принятия подтверждения о получении этого сообщения другим устройством. Если подтверждение не получено, сообщение ретранслируется повторно до трёх раз. Принимающая радиостанция проверяет входящее сообщение. Если такое сообщение уже было ранее получено, радиостанция игнорирует сообщение. А если нет - ретранслирует его.

Каждое ретранслируемое сообщение маркируется числом с уменьшением на единицу. Когда радиостанция принимает пакет с нулевым числом, она не ретранслирует сообщение. Без подключения к клиентскому приложению, радиостанция может сохранять небольшое количество пакетов (около 30) во встроенной памяти. В случае заполнения всей памяти, последние сообщения будут замещать те пакеты, которые были приняты раньше.

Примеры применения

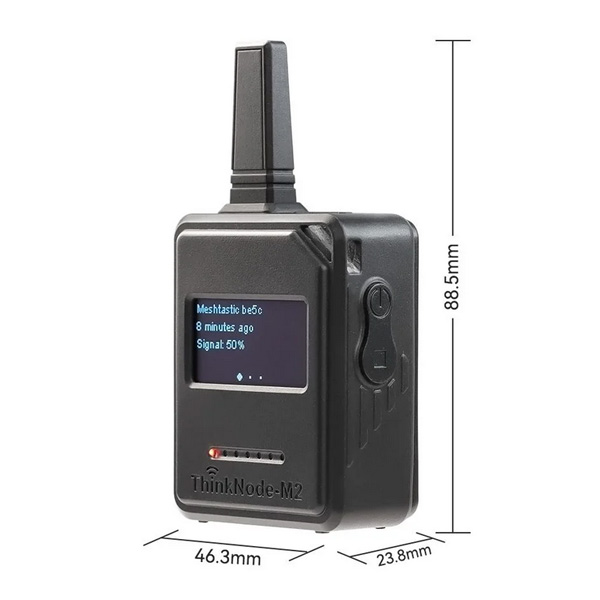

Физические размеры, мм

Документация

1. Руководство пользователя ThinkNode-M2 (англ., PDF);
2. Инструкция по настройке Meshtastic App для Android (англ., web-страница);
3. Инструкция по настройке Meshtastic App для iOS (англ., web-страница);
4. Спецификация радиостанции ThinkNode-M2 (англ., PDF);
5. Открытый проект Meshtastic;
6. Web-инструмент обновления ПО Meshtastic (работает в браузерах Chrome и Edge);
