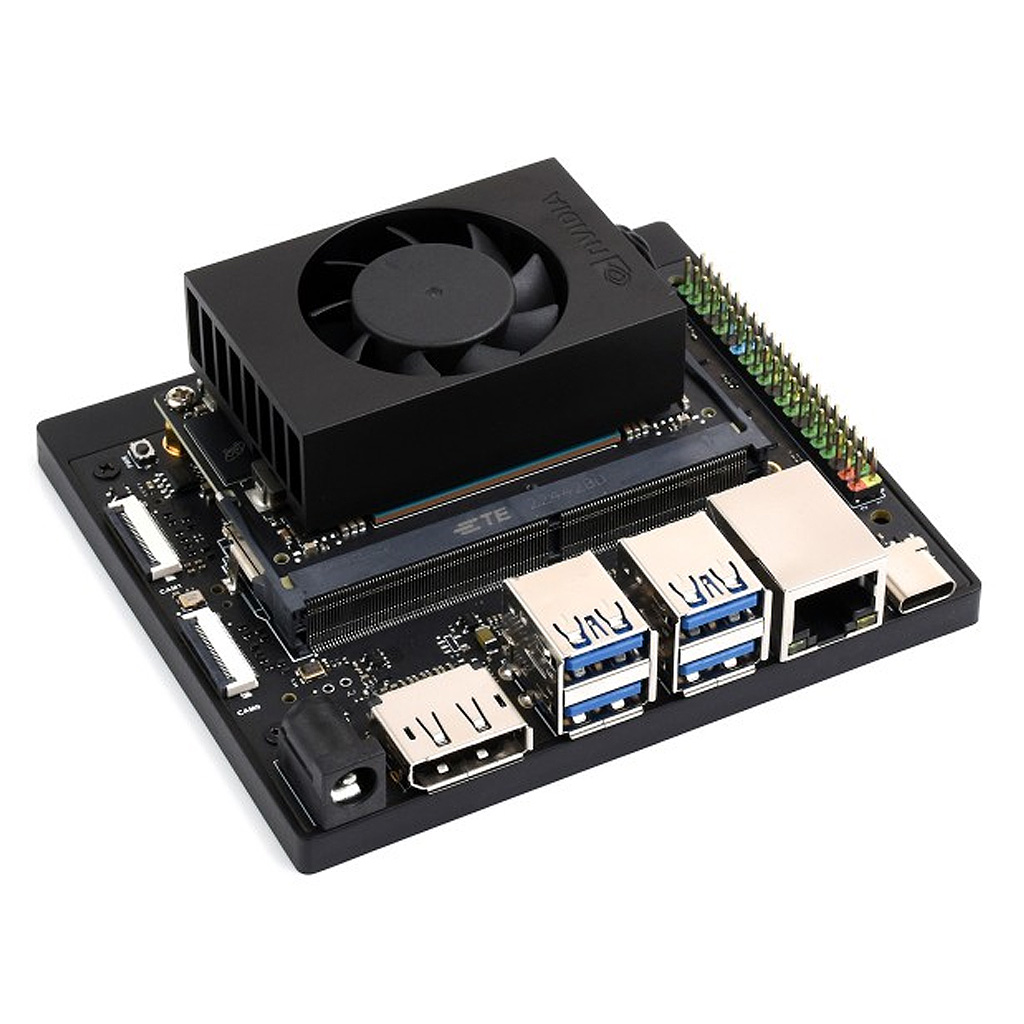

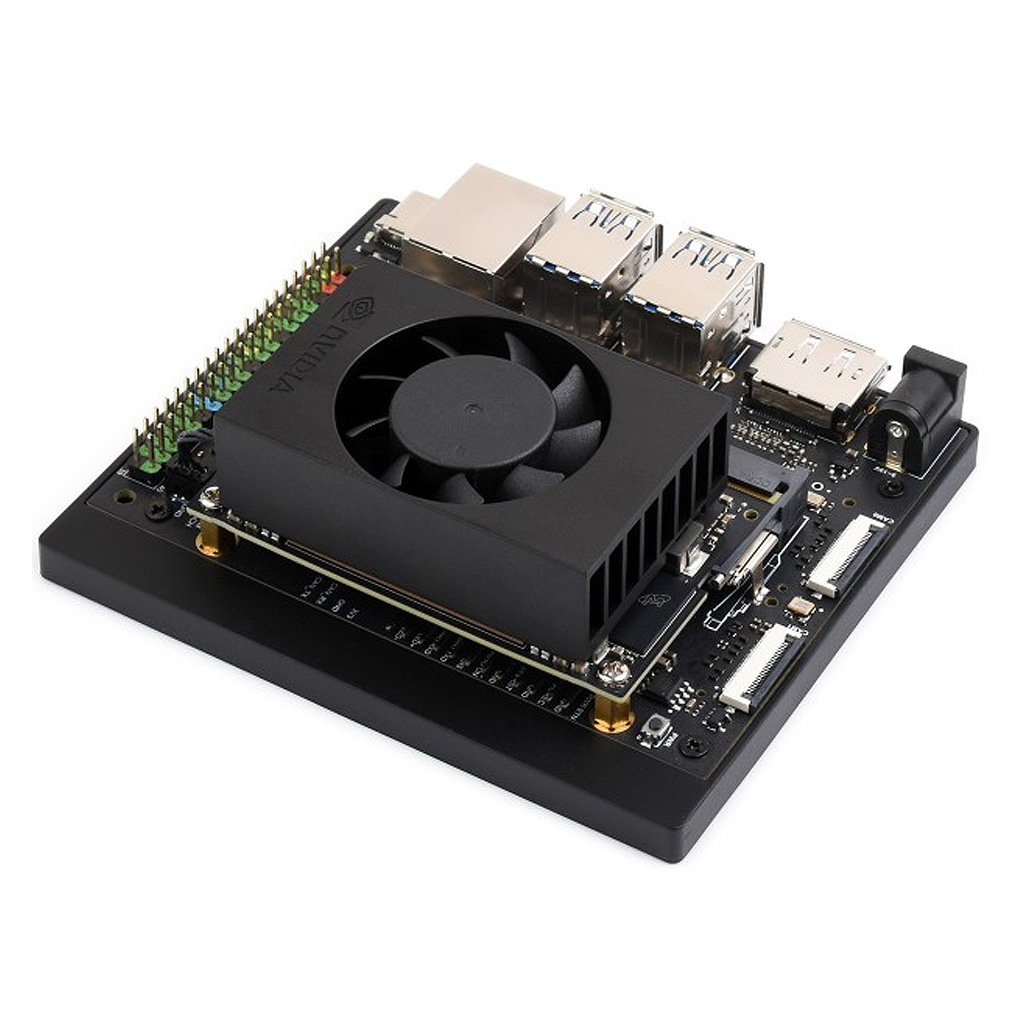

NVIDIA Jetson Orin Nano 8Gb Waveshare Комплект разработчика

Код товара: CTTL15679

Техническая спецификация материнской платы WaveShare JETSON-ORIN-IO-BASE

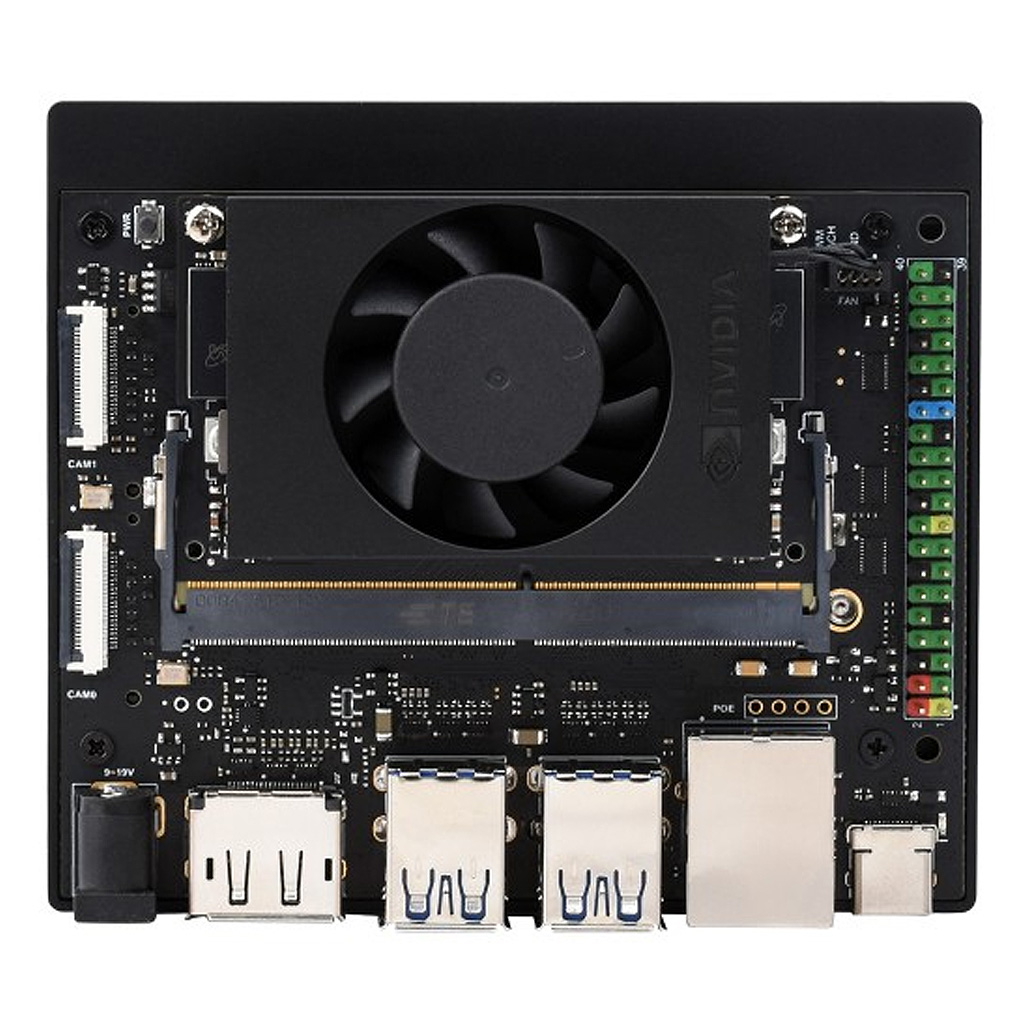

Физические компоненты и интерфейсы

Комплектация DevKit NVIDIA Jetson Orin NX 16GB

Цифровая платформа NVIDIA Jetson — по-настоящему революционная представительница в области граничных (периферийных) вычислений. Платформа NVIDIA Jetson позволяет расширить современную концепцию распределения и обработки данных между конечными устройствами возможностями мощного, легкоинтегрируемого и быстрообучаемого ИИ. Сегодня платформа NVIDIA Jetson крайне широко и успешно применяется в сферах робототехники, розничной торговли, промышленности, сельского хозяйства, телекоммуникации, автомобилестроения, финансов и высшего образования, в добавок легко интегрируется в интеллектуальные сети современного Интернета Вещей (IoT).

Отладочный комплект NVIDIA Jetson ORIN Nano 8GB Developer Kit — это идеальная платформа для быстрой разработки и вывода на массовый рынок инновационных продуктов, функционирующих на базе искусственного интеллекта начального уровня. Jetson ORIN Nano 8GB обладает малыми размерами и позволяет создавать приложения машинного зрения для роботов или дронов. Благодаря мощной и высокопроизводительной вычислительной системе может обрабатывать до 40 трлн. операций в секунду (в целочисленных 8-битных операциях INT8). Jetson ORIN Nano умеет классифицировать изображения, анализировать видеопотоки с камер, распознавать объекты и лица в каждом видеокадре, обрабатывать речь, самостоятельно реагировать на внешние события рассылкой соответствующих команд управления через выводы GPIO или USB-порт. Перечисленные способности обеспечивают ещё большее ускорение процессов обработки данных "здесь и сейчас", без необходимости обращения к специализированным серверам или облачным сервисам. 1024 вычислительных блока видеопроцессора Ampere, в сочетании c 32-ми тензорными ядрами ускорения тренировки алгоритмов ИИ, и аппаратными нейро-сетевыми движками глубокого обучения NVDLA, открывают независимому разработчику широкомасштабные просторы для технического творчества. Linux-подобная операционная система Jetson ORIN Nano, основанная на дистрибутивах Ubuntu, поддерживает множество универсальных и специально разработанных библиотек/фреймворков, в том числе применяемых в программировании ИИ-приложений. Образ системной флешки с операционной системой и набором программного обеспечения распространяются производителем NVIDIA в свободно-доступной форме на официальном сайте платформы Jetson. Во внушительный список Linux-пакета L4T входят графические драйвера OpenGL/OpenGL-SE и Vulkan, драйвера шины внешней камеры CSI-2 (L4V2), драйвера Ethernet-контроллера и AES-шифрования, профили питания 10W/15W и USB-связи, примеры приложений, и т.д. Для разработки приложений на платформе NVIDIA Jetson используется единый для всех моделей Jetson набор программного обеспечения JetPack SDK. Экосистема NVIDIA предоставляет на выбор несколько профильных фреймворков, предназначенных для реализации многогранных решений с ИИ, обладающих рекордно быстрой обработкой многопоточных данных в условиях реального времени.

Комплект разработика Jetson ORIN Nano 8B Developer Kit от WaveShare состоит из двух основных компонентов — съёмного EDGE-модуля в формате 260-контактного SO-DIMM и несущей (материнской) платы. EDGE-модуль объединяет в себе 8 ГБайт памяти, вычислительный комплекс на базе архитектуры NVIDIA Ampere со 1024 ядрами CUDA и 32 тензорными ядрами, а также 6-ядерный 64-разрядный процессор Arm Cortex A78AE v8.2. Встроенное хранилище NVMe SSD 128ГБ предусматривает работу с полным стеком программного обеспечения NVIDIA. Несущая плата укомплектована ответным EDGE-интерфейсом, используемым в граничных системах, и содержит порты USB 3.2 Gen2 для подключения периферии, в том числе поддерживаются USB-камеры. Имеется разъём подключения внешних камер с шиной MIPI CSI-2, и 40-контактный разъём расширения с цифровыми портами GPIO и последовательной шиной UART-TTL/CMOS, I2C, SPI, CAN и др.

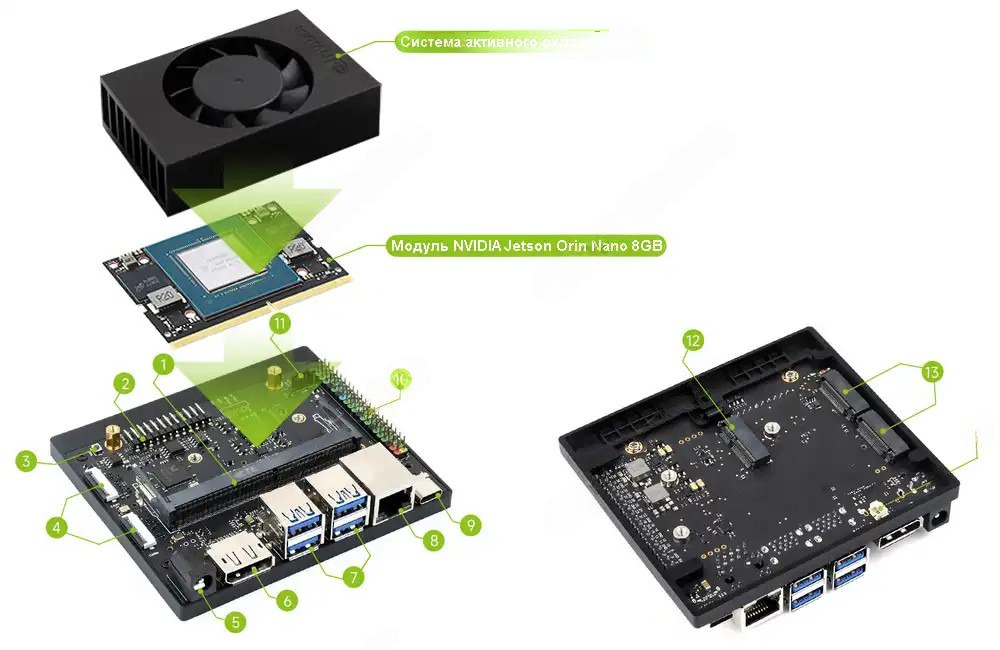

Периферийные интерфейсы Jetson Orin Nano DevKit

Назначение портов и разъёмов:

Аппаратная архитектура SoC NVIDIA Jetson Orin Nano

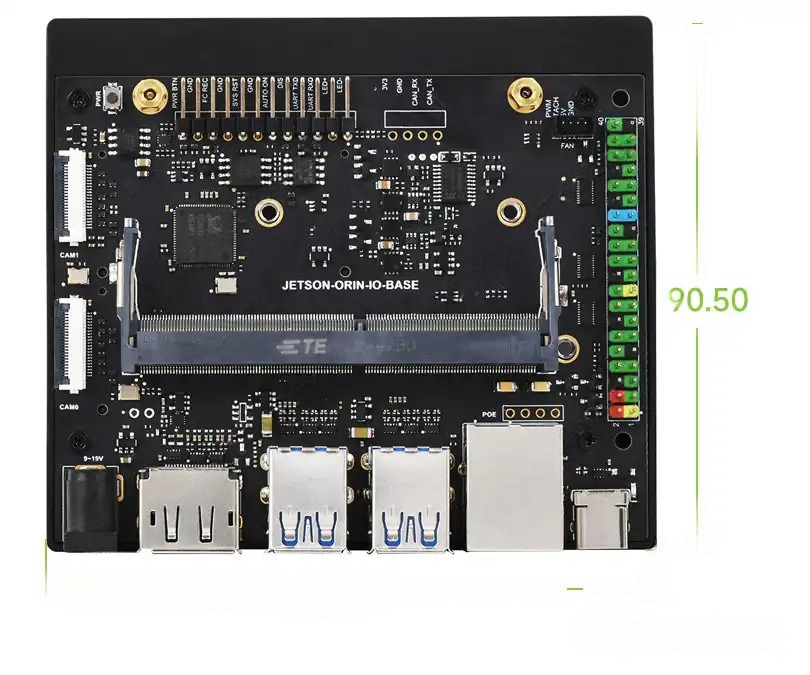

Физические размеры, мм

Документация

1. Спецификация модуля NVIDIA Jetson ORIN Nano Series (англ., PDF);
2. Технический справочник NVIDIA Jetson ORIN Series (англ., PDF);
