Что такое BBC micro:bit?

BBC micro:bit — это доступная и простая цифровая платформа для изучения основ программирования. Полноценный аппаратно-программный комплекс, который используется в школах более 80 стран мира. Платформа предназначена для детей от 8 лет и старше, даже без предварительного опыта. Она объединяет бесплатные учебные материалы, интерактивные уроки и игровые задания, которые можно выполнять на реальном миниатюрном одноплатном компьютере. Для micro:bit выпускается множество дополнительных модулей и конструкторов, расширяющих его возможности.

Технические характеристики и комплектация

Характеристики: Модель: BBC micro:bit V2.2x Питание: 5В (через USB), 1.8 ~ 3.6В (через батарейный коннектор) Потребляемый ток, макс.: 300мА Напряжение логики ввода-вывода: 3.3В Ток одного ввода-вывода, макс.: 5мА (суммарно не более 190мА) Контроллер: nRF52833, 32-разрядный ARM Cortex-M4 64МГц с ОЗУ 128КБ и ПЗУ 512КБ Беспроводная связь: Bluetooth 5.1/BLE 2.4 ГГЦ c поддержкой NFC Индикаторы: матрица 5х5 светодиодов (программируемая), питание, активность USB, микрофон Управление: кнопки А и В, сенсорный логотип, кнопка Сброс (Reset) Датчик и сенсоры: LSM303AGR 3-осевой акселерометр ±2g/±4g/±8g/16g и 3-осевой магнитометр 16-разрядный, интенсивности окружающего освещения, температуры (-40°C ~ +105°С), SPU0410LR5H-QB-7 MEMS громкости звука (100 Гц ~ 80 кГц). Звук: встроенный пьезоизлучатель MLT-8530 2.7кГц (80дБ@10см) АЦП: 6 каналов, разрядность 10 бит Интерфейсы расширения: 19х порт ввода-вывода общего назначения (GPIO), последовательный UART, I2C, SPI, 6х ADC, 3x TOUCH, 3х PWM Разъёмы и коннекторы: JST S2B-PH-SM4-TB(LF)(SN) батарея, USB micro-B обновление ПО и питание, боковой 25-контактный (20 узких с шагом 1.27мм + 5 широких с круглым отверстием под зажимы "банан" или "крокодил") Поддержка языков программирования: JavaScript (MakeCode), microPython, C/C++ (Arduino) Размеры: 51.60 х 42.00 х 11.65мм Вес нетто: 10 г.

Комплектация: 1х BBC Micro:bit V2.2 1x Краткая инструкция пользователя Упаковка: Антистатический пакет Размер: 117 х 80 х 12 мм Вес брутто: 12 г.

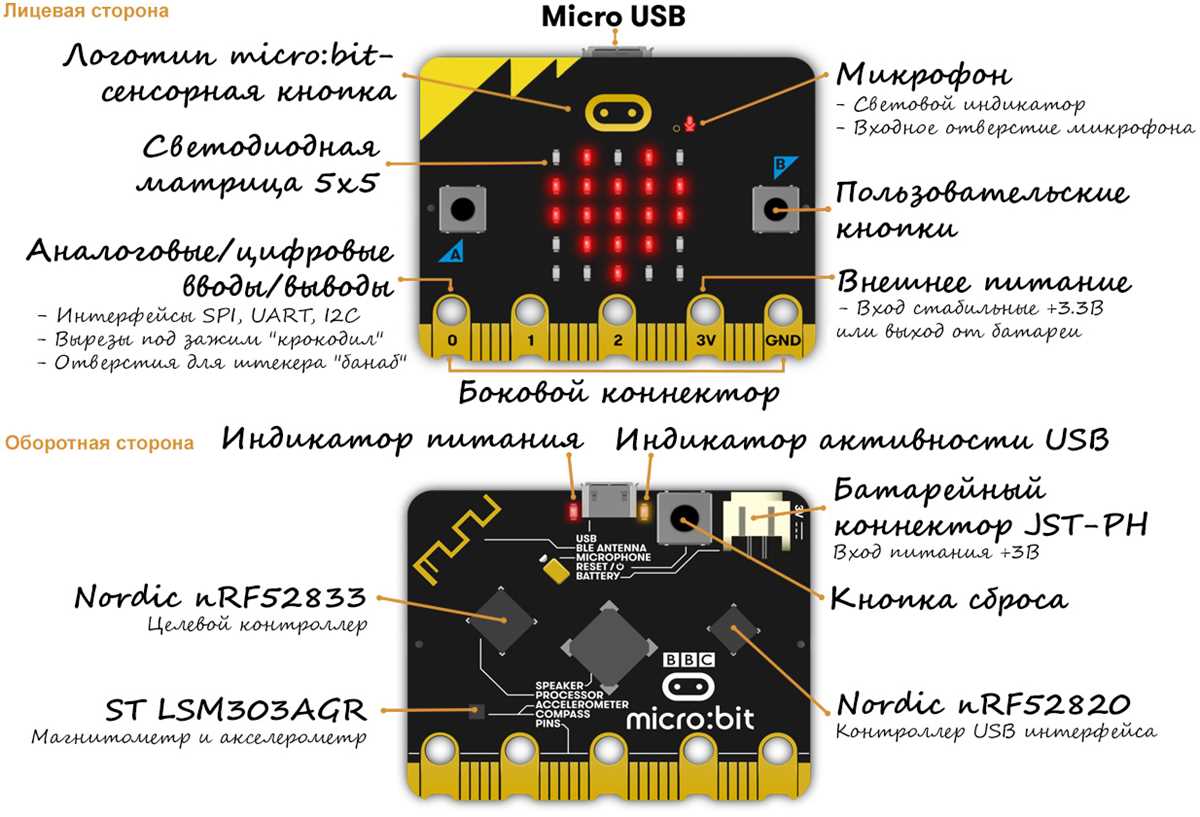

Компоненты компьютера

Кнопки

На лицевой стороне BBC micro:bit расположены две программируемые кнопки A и B, а на оборотной — кнопка Reset, которая срабатывает только при удержании. Все кнопки подтянуты к высокому уровню (логической единице). Кнопка Reset соединена с обоими чипами nRF52 и служит для их перезапуска. Кнопки A и B подключаются к портам GPIO бокового коннектора и настраиваются в пользовательском приложении.

Дисплей

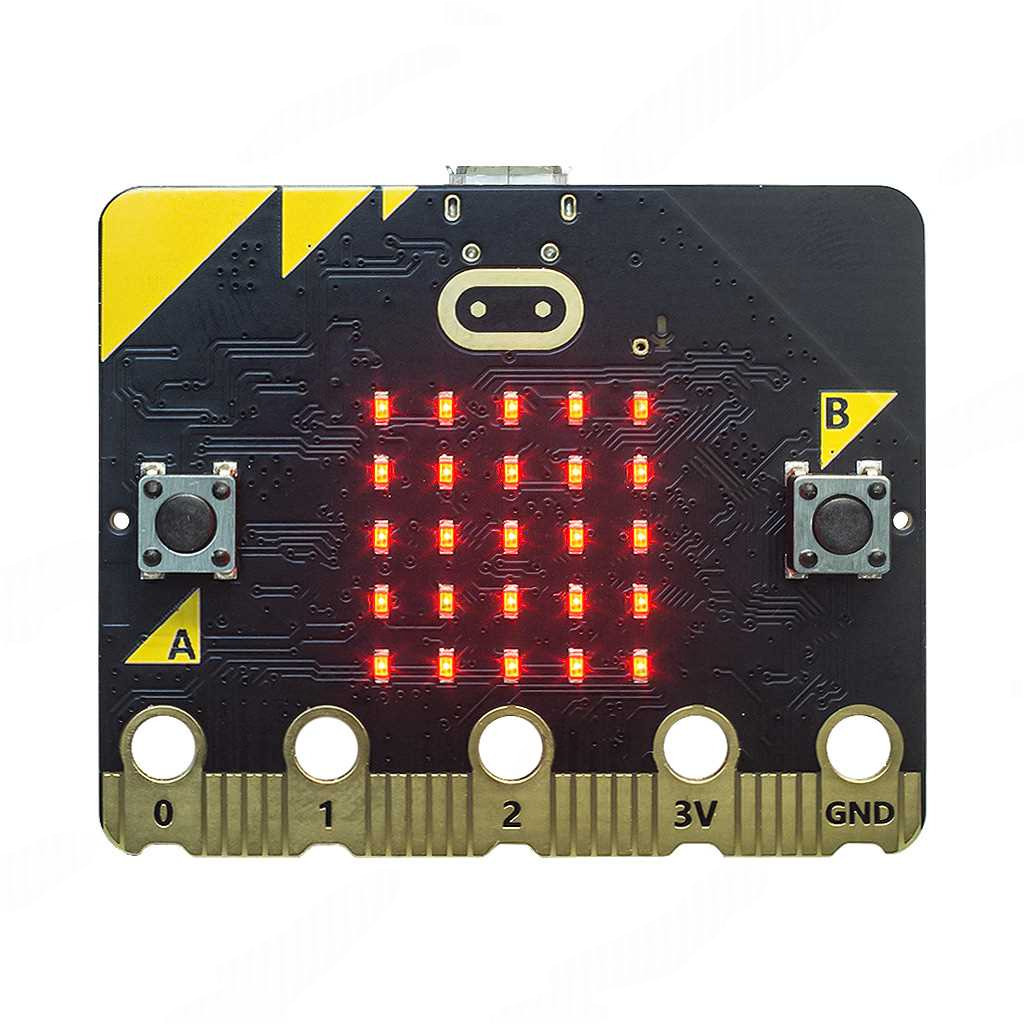

Дисплей BBC micro:bit — это светодиодная матрица 5?5, способная программно изменять яркость свечения с шагом 0–255. LED-матрица также используется как датчик внешнего освещения.

Инерциальный датчик

В чипе LSM303AGR объединены 3-осевой акселерометр и 3-осевой магнитометр. Датчики чувствительны к ускорению (свободное падение, тряска, жесты) и магнитному полю. Они могут работать независимо друг от друга и передавать данные в контроллер nRF52 по шине I2C.

Температурный сенсор

Температурный датчик встроен в контроллер nRF52 и измеряет окружающую температуру в диапазоне от -40°C до +105°C.

Звуковой динамик

На плате установлен пьезоизлучатель MLT-8530 (2.7 кГц, 80 дБ на расстоянии 10 см) для воспроизведения монофонических звуков.

Микрофон

MEMS-микрофон SPU0410LR5H-QB-7 улавливает звуки в диапазоне 100 Гц – 80 кГц. На плате есть светодиодный индикатор, показывающий активность микрофона.

Боковой коннектор

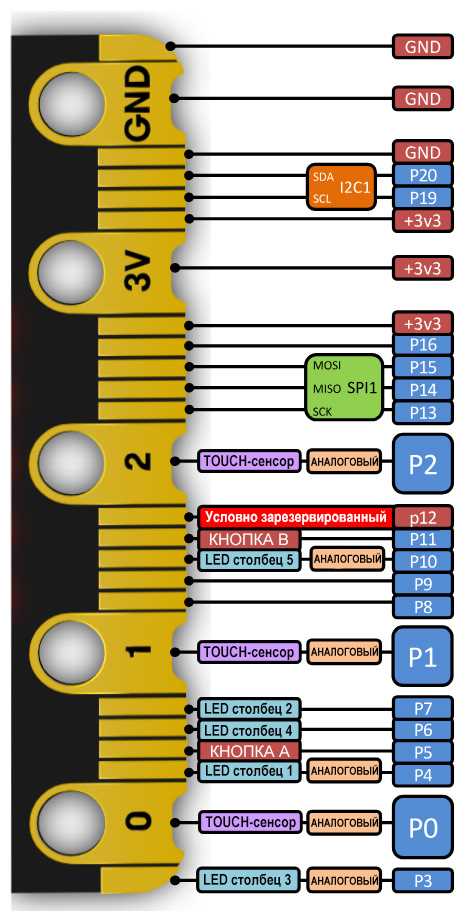

Контроллер nRF52833 поддерживает подключение внешних устройств через боковой коннектор из 25 контактов. В его состав входят: 5 широких контактов (отверстие O4 мм под штекеры «банан» и зажимы «крокодил») и 20 узких контактов с шагом 1.27 мм. Коннектор обеспечивает доступ к линиям питания +3.3 В, GPIO, аналоговым входам, PWM, UART, I2C, SPI и Touch-сенсорам.

Примечание. Функции по умолчанию отмечены выделенным шрифтом.

Контакты P3, P4, P6, P7, P9 и P10 соединены с LED-матрицей, они также задействованы в режиме измерения освещённости. Контакты P5 и P11 назначены на кнопки и подтянуты к высокому уровню. P19 и P20 сопряжены с шиной I2C (используется инерциальным датчиком) и тоже подтянуты к высокому уровню.

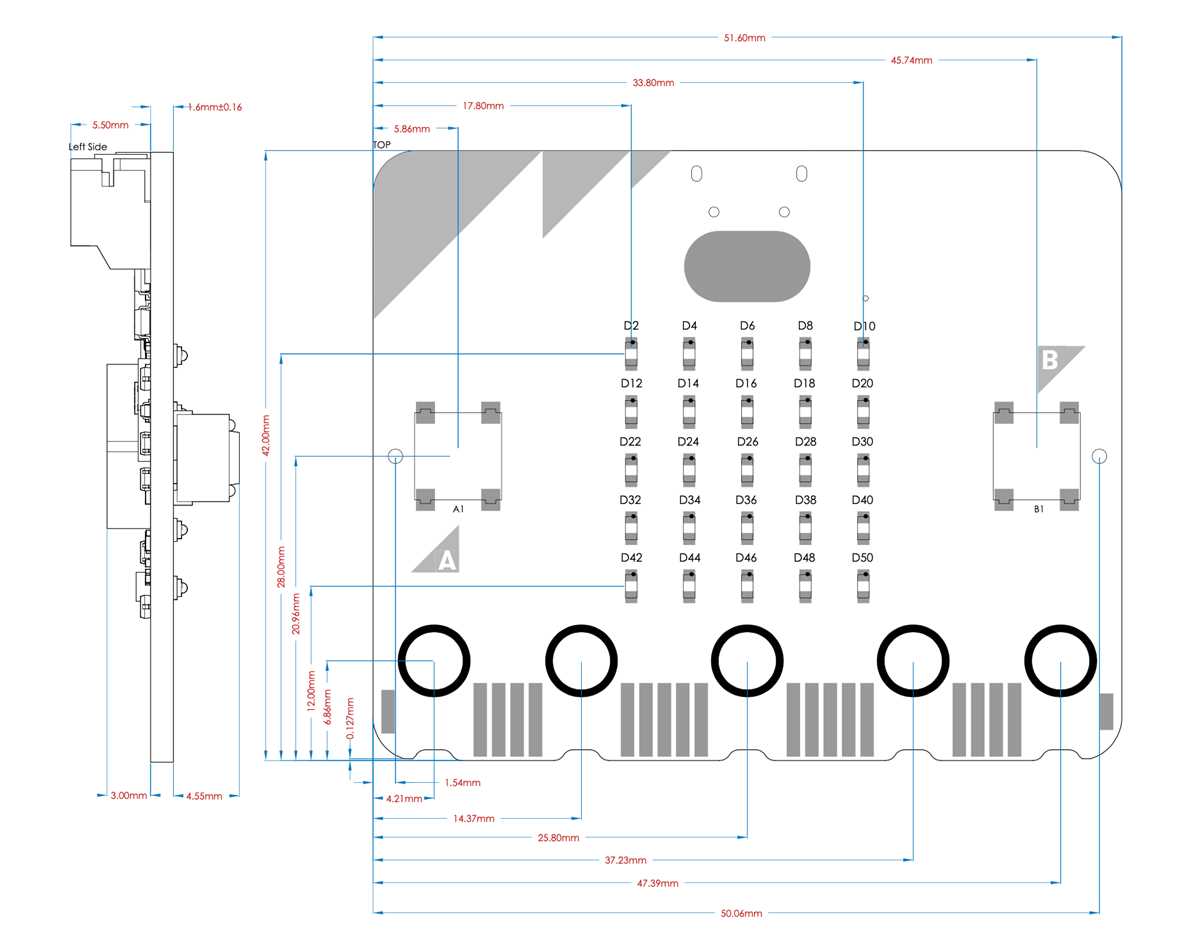

Физические размеры
