Комплектация изделия

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, используемых в радиолюбительстве для конструирования новой радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входной электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных одноразовых и аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель DPS5005-USB-BT представляет крупную серию DPS импульсных DC-DC преобразователей в уникальном дизайне, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS5005 сочетаются самые современные цифровые и аналоговые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный вид и комплектация продукта. Преобразователь DPS5005 выделяется среди конкурентов компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS5005 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать надёжность, стабильность и долговечную работоспособность при должном соблюдением правил технической эксплуатации.

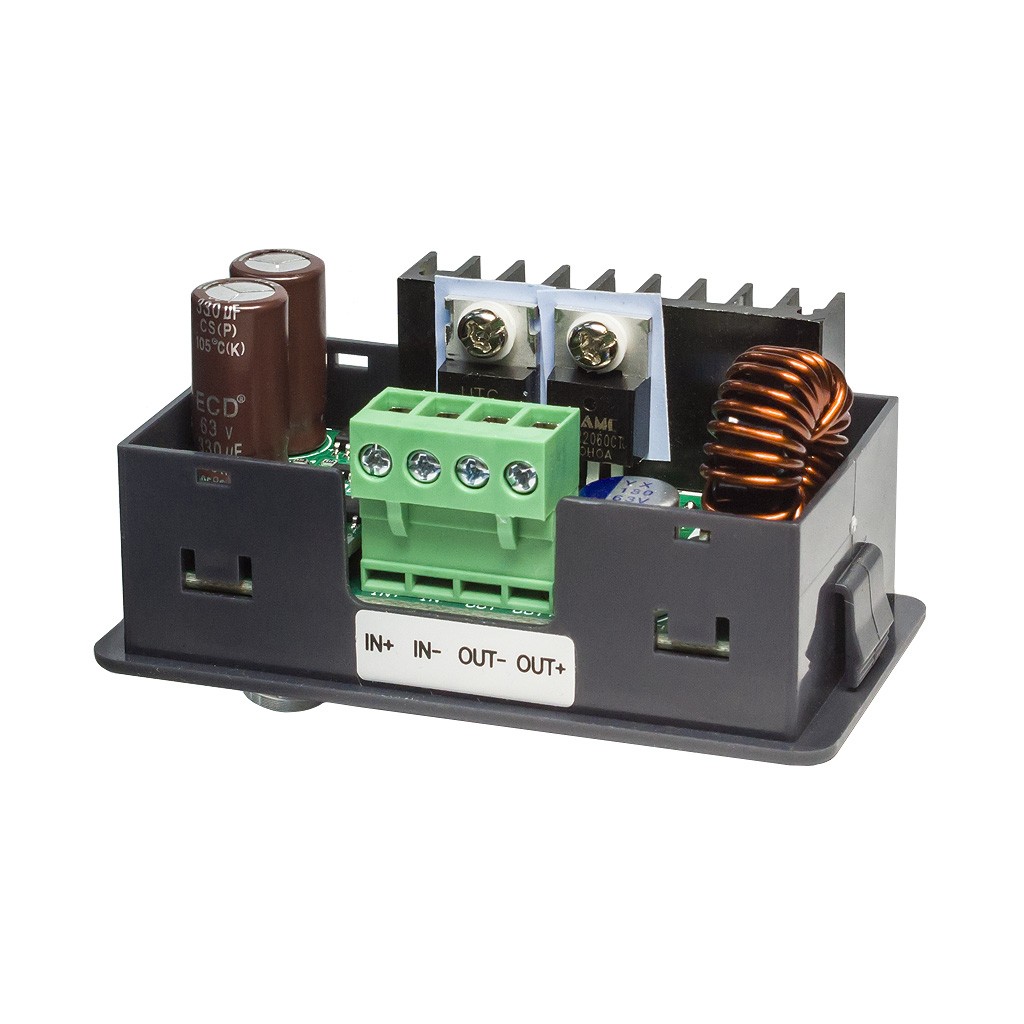

Внутреннее устройство преобразователя RuiDeng DPS5005-USB-BT

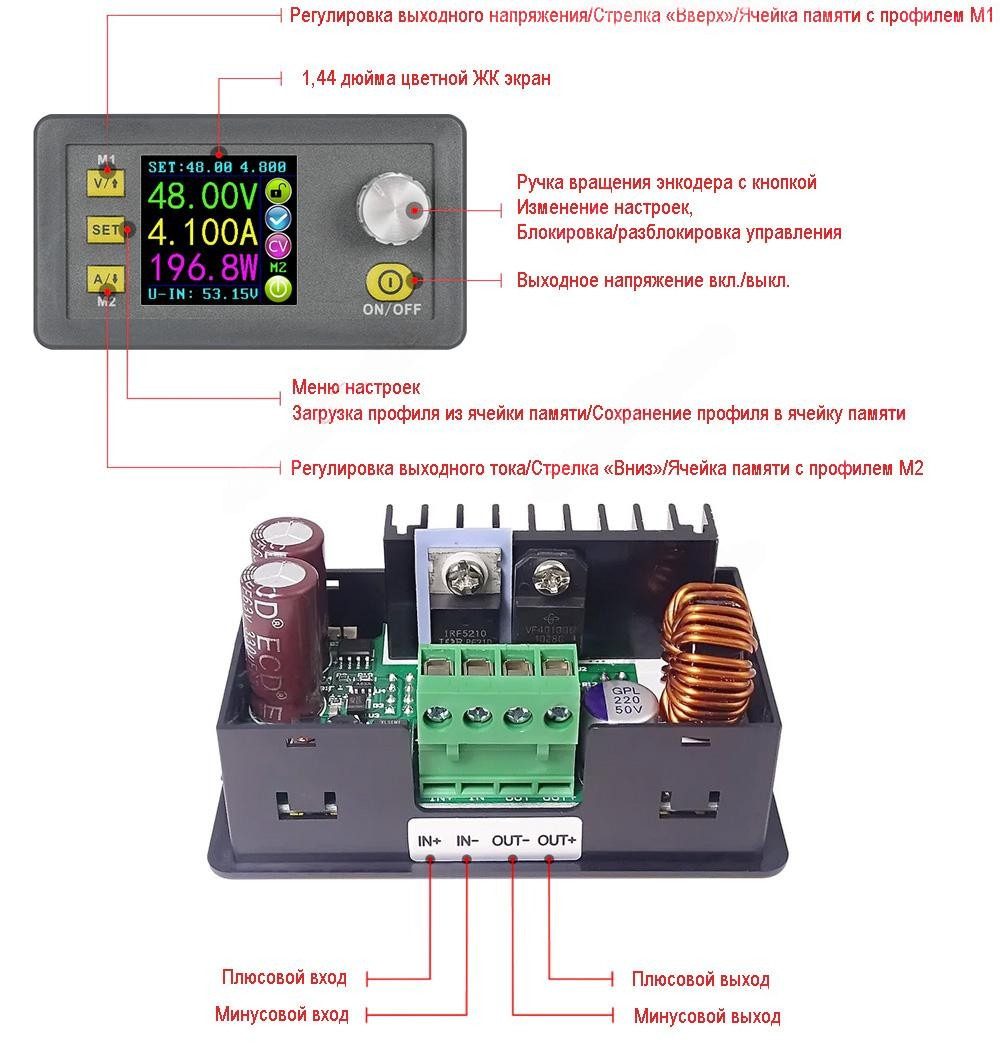

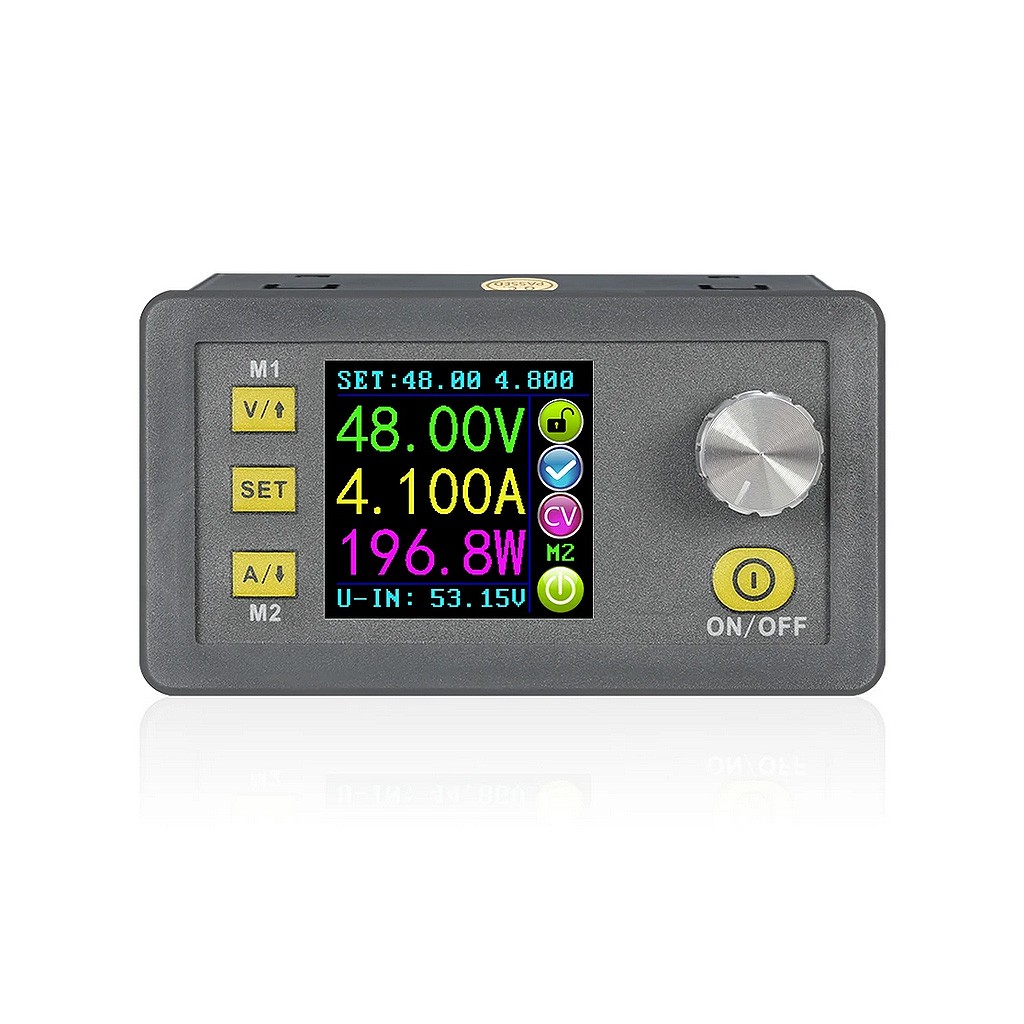

Моноблочный преобразователь DPS5005 оснащается большим 38-мм цветным TFT-дисплеем четырёхзначного вольтметра-амперметра-ваттметра, вращаемой ручкой энкодера с мягким, плавным ходом и чётко ощущаемым шагом, а также набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Без дополнительных функциональных модулей Bluetooth и USB, модель DPS5005 не поддерживает удалённое управление.

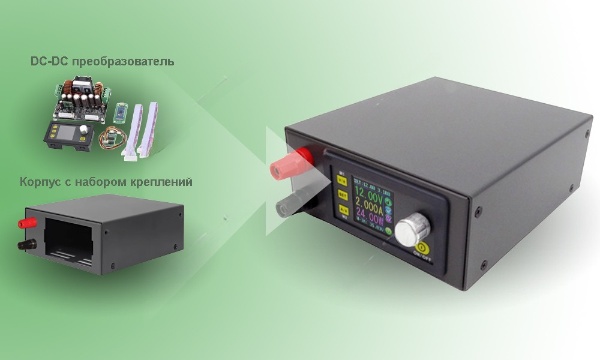

Собранный в компактном пластиковом корпусе c интуитивно простым подключением, RD-DPS5005 легко интегрируется в любое промышленное или бытовое оборудование. Может быть использован в проектах сборки лабораторных источников питания с системой температурного контроля над собственной электрической схемой. DC-DC преобразователь RIDEN DPS5005 также полностью совместим с корпусами, специально разработанными производителем RuiDeng для серии DPS, придающими форму и внешний вид полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь DPS5005 совместим с любым видом источника электроэнергии, обладающего выходными параметрами напряжения 6 ~ 55В и постоянного тока 0 ~ 10А. DPS5005 выполняет преобразование входной энергии в регулируемые параметры выходного напряжения 0 ~ 50В и тока 0 ~ 5.1А. Топология понижающего преобразователя характеризуется необходимостью подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. В понижающем преобразователе показатель входного напряжения определяет верхнюю границу параметра выходного напряжения.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.5 единицы для любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии функций вольтметра и амперметра, с выводом актуальных данных на экран устройства. Алгоритмами процессора выполняется подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк из 10 адресуемых ячеек с именами М0-М9, доступных пользователю в функции быстрого сохранения/загрузки профилей с запрограммированными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS5005

Мощность потребления энергии от первичного источника напряжения для DPS5005 больше мощности, доступной на его выходе — некоторая часть энергии необходима понижающему преобразователю для нормальной работы силовой части и блока управления. Процентное соотношение величины выходной мощности относительно входной именуется эффективностью преобразования, может достигать высоких показателей до 91%. Величина КПД не постоянная и может варьироваться в меньшую сторону в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPS5005 составляет 250Вт, для достижения которой рекомендуется внешний источник электроэнергии с выходом не менее 265Вт (например 48В и 6А).

Настройки и меню RuiDeng DPS5005

Программное меню RuiDeng DPS5005 позволяет настраивать преобразователь в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения запускается сочетанием определённых клавиш, указанных в руководстве.

Функции защиты в DPS5005

Надёжность и стабильность работы DPS5005 обеспечивается многоуровневой защитой прибора.

Импульсный понижающий преобразователь энергии DPS5005 не требует дополнительного активного охлаждения, если эксплуатируется в нормальных условиях окружающей среды.

Физические размеры DPS5005, мм

Документация

1. Руководство пользователя преобразователя DPS3003/DPS3005/DPS5005/DPS8005 (англ., PDF);
