Комплектация изделия

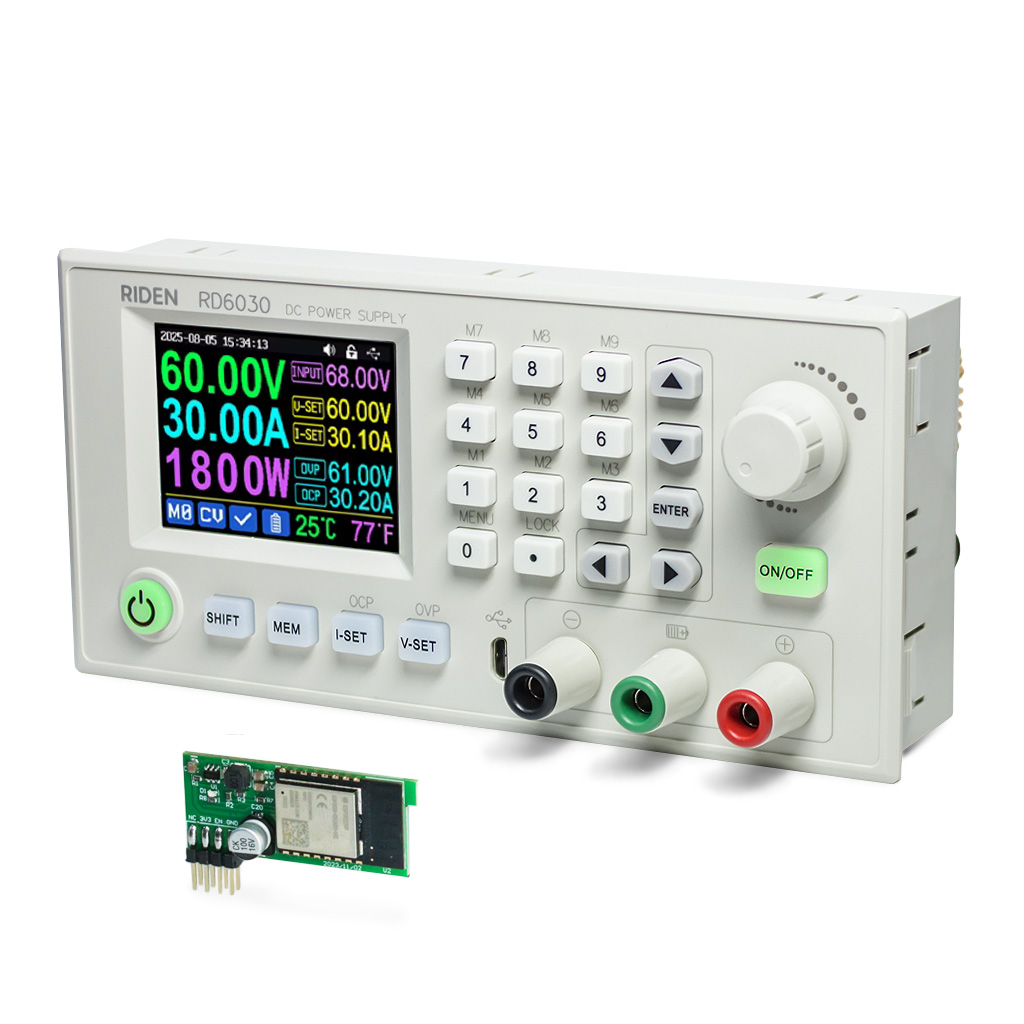

RIDEN RD6030W - Лицевая панель лабораторного источника питания

Преобразователь RIDEN RD6030 DC Power Supply представляет собой основной элемент регулируемого лабораторного блока питания от компании Hangzhou Ruiden Technology, выпускаемого в том числе по системе модульной сборки. Принцип конструктора предусматривает возможность самостоятельной простой и быстрой сборки лабораторного источника энергии как из сопутствующих фирменных компонентов - корпусов, модулей PSU и аксессуаров, так и с использованием совместимых комплектующих от любых других производителей аналогичного электронного оборудования. Гибкость модульной системы конструирования ЛБП от RuiDeng предрасполагает свободный подход к идеям и методам реализации конечного устройства, изготавливаемого в соответствии с выбранными характеристиками производительности и физических размеров, удовлетворяющих требованиям целевых проектов.

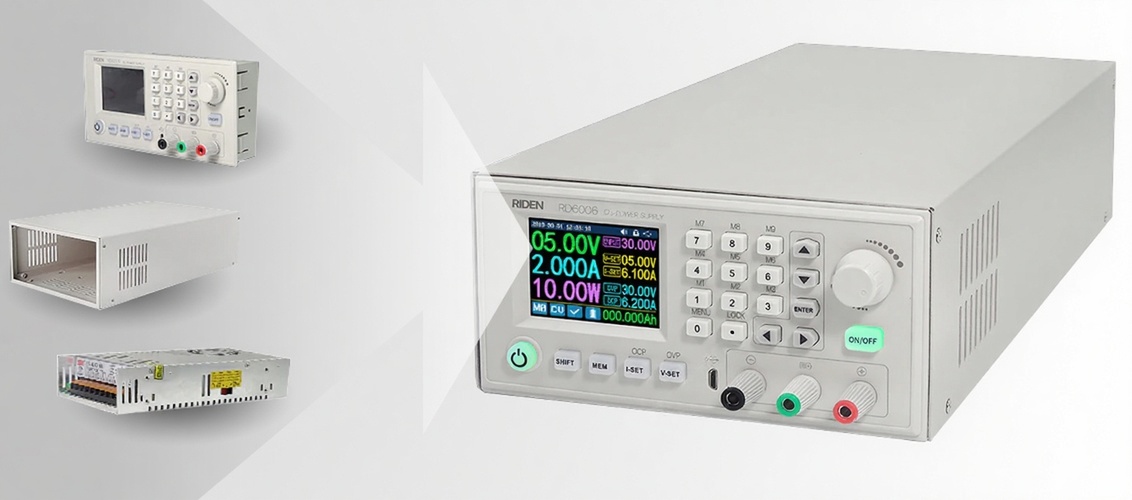

Пример сборки ЛБП по модульной системе

Возможности понижающего DC-DC преобразователя Riden RD6030W

Ruideng RD6030 — модель конструктивно независимого импульсного понижающего DC-DC преобразователя с возможностью точной регулировки выходных параметров напряжения и тока. Обладает великолепно развитым управлением, наделена достаточно богатым функционалом с отличной обратной информативностью, стилистически оформлена в дизайне настоящего профессионального прибора.

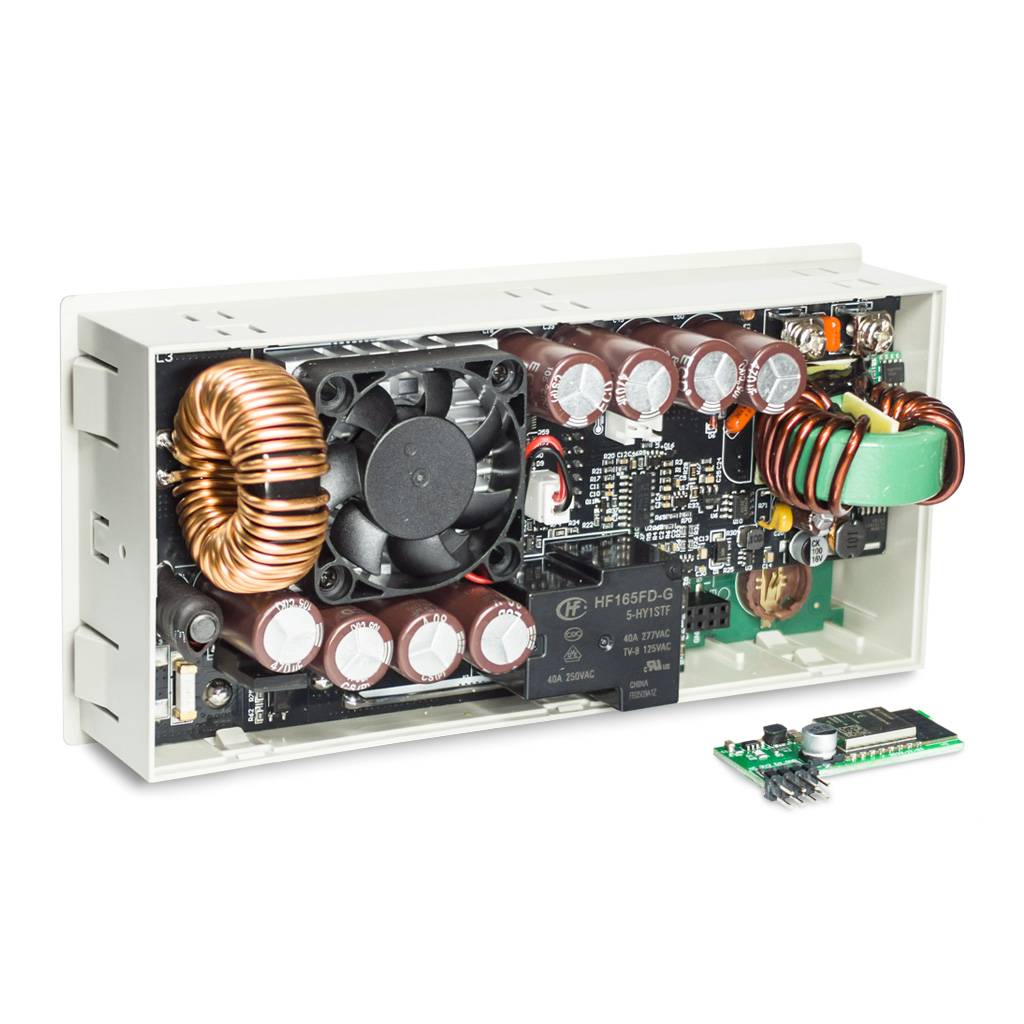

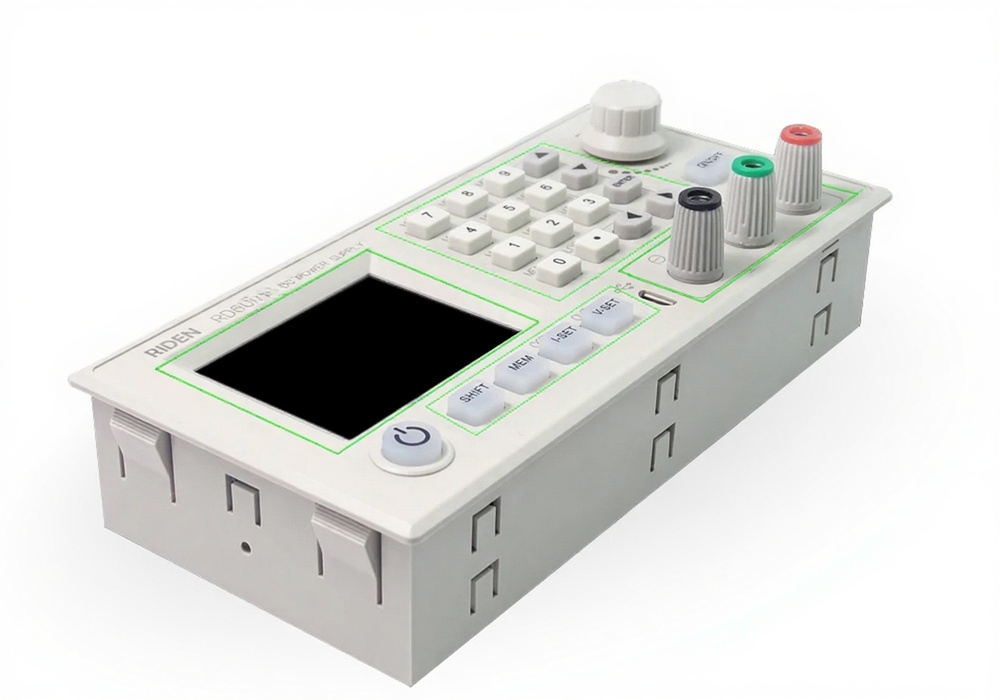

Внутреннее устройство RD6030 объединяет силовую часть преобразователя напряжения с платой интеллектуального управления, которая поддерживает проводную коммуникацию с внешним ПК через USB-подключение. Модуль RD6030 укомплектован большим ярким цветным ЖК-экраном диагональю 2.4 дюйма для отображения различных технических показателей. Используемая матрица IPS с максимально большими углами обзора полностью исключает искажение выводимой информации. RD6030 удобен в обращении, его стрелочно-цифровая клавиатура ввода данных и перемещения по меню, многофункциональные кнопки и поворотный энкодером грубой настройки расположены по всей плоскости лицевой панели. Предусмотрено простое звуковое сопровождение для действий с любым из элементов управления прибором. На боковых стенках панели выплавлены пластиковые крепёжные защёлки.

RD6030 оснащён тремя силовыми клеммами выходной энергии с их цветовым разделением по назначению — чёрным (общий или минус, красный (плюс) для присоединения к устройствам постоянной нагрузки и зелёный (плюс) для подключения к заряжаемым аккумуляторным батареям.

Импульсный DC-DC преобразователь Riden RD6030 способен нормально функционировать от произвольного внешнего источника энергии с выходным напряжением от 7.0 до 70В и максимальным постоянным током 31А. Совместно с 2-киловаттным источником, панель RD6030 может показывать пиковые значения напряжения 60В и тока 30А стабилизированной энергии.

Топология понижающего преобразователя, каким и является модель RD6030, подразумевает наличие фиксированной разницы значений между входным и выходным напряжением в размере не менее 10% или 1В. Коэффициент полезного действия для DC-DC регулятора RIDEN RD6030 - величина не постоянная, имеющая прямую зависимость от условий эксплуатации. Верхняя граница выходного напряжения в понижающем DC-DC преобразователе всегда будет оставаться ниже входного напряжения.

Мощный встроенный 32-разрядный микропроцессор STM32F103 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы для любого параметра. Данные конечных рассчётов измерений вольтметра и амперметра выводятся в 4-значном представлении на экране устройства. Алгоритмами программного обеспечения выполняется подсчёт величин электрического заряда и суммарного значения накопленной мощности аккумуляторной батареи в течение контролируемого процесса заряда.

Плата DC-DC регулятора напряжения и тока имеет часы реального времени с календарём, работающие на автономном источнике энергии в виде одного элемента CR1220. Часы задействованы в режиме ведения электронного журнала записей изменения электрических параметров прибора. Литиевая батарейка CR1220 не входит в комплектацию, приобретается отдельно, и устанавливается в специальный отсек держателя с обратной открытой стороны панели RD6030.

В понижающем DC-DC преобразователе Riden RD6030 организована опция быстрого сохранения и загрузки профилей с запрограммированными пользователем значениями напряжения/тока. В памяти устройства для этого подготовлен банк из 10 адресуемым ячеек с назначенными именами М0-М9.

Регулируемый источник энергии RuiDeng RD6030 наделён опцией автоматического отключения выхода на аккумуляторную батарею при снижении протекающего тока заряда до 100 мА. Малая величина тока свидетельствует о завершение цикла заряда аккумуляторной батареи. Поддерживается подключение внешнего термодатчика к RD6030, по показаниям которого выполняется мониторинг температуры перезаряжаемой батареи.

Опции внутренней настройки RUIDENG RD6030W

Многостраничное меню Ruideng RD6030 позволяет выполнять настройку прибора в различные режимы работы. В меню входит управление клеммами выходной энергии в момент включения питания или активации одного из пользовательских профилей, выбор способа управления прибором (коммуникация с внешним устройством), просмотр и редактирование всех 10 ячеек памяти с сохранёнными профилями напряжения и тока. Также включены регулировка звукового сигнала для физических элементов управления DC-DC преобразователя, регулировка общей яркости экрана, настройка скорости обновления данных (выборки) вместе со стилем отображения в цифровых значениях или линиях графической диаграммы, выбор языка меню и приветственного логотипа. Программное обеспечение содержит подробную информацию о текущей версии приложения, названии модели и серийном номере изделия, внутренней температуре системы.

Функции защиты RIDEN RD6030W

Надёжность и стабильность преобразования энергии RD6030 обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.

Дистанционное управление RD6030W

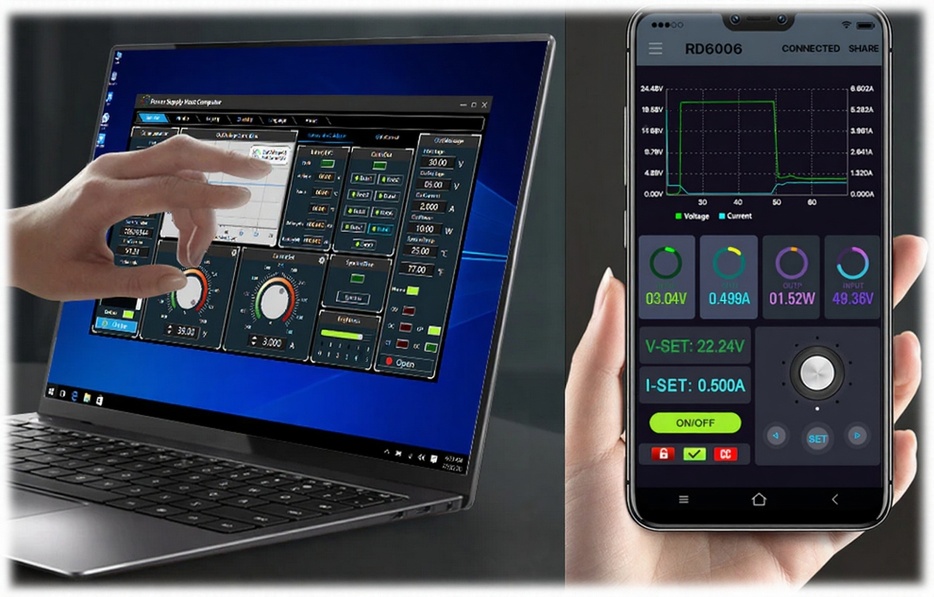

Панель с цифровым преобразователем RD6030 поддерживает дистанционное управление встроенными функциями и их параметрами, включая обновление программного обеспечения. Удалённая коммуникация с DC-DC регулятором RIDEN RD6030 осуществляется из приложения Riden Power Supply Software через проводное подключение к USB-порту персонального компьютера с операционной системой Windows 7+.

Только для модели RD6030W

Дистанционно управление поддерживается и по радиочастотным каналам беспроводной связи WiFi с частотой 2.4ГГц в пределах одной локальной сети. Смартфон или планшет под управлением ОС Android 8.0+ с установленным приложением RdPower может заменить для RD6030W виртуальный пульт управления со встроенным мониторингом действующих параметров системы ЛБП.

Физические размеры DC-DC регулятора RD6030W, мм

Программное обеспечение

1. Android-приложение Ruideng v1.0.21 (rar-архив);
2. ПК-приложение RidenPowerSupply v1.0.0.17 (rar-архив);

Документация

1. Инструкция пользователя RuiDeng RIDEN RD60ХХ(W) v2025-07-05 (англ., PDF);
