ESP32-C3 IPEX PRO MINI (аналог ESP32-C3 SuperMini)
Код товара: CTTL17087
 |
|
|
Технические характеристики
Комплектация
Платформа ESP32 ориентирована на разработку и производство самых разных приложений, начиная от простого управления домашней автоматикой и заканчивая потоковой обработкой аудио и видео мультимедиа с выходом в сеть Интернет. Микроконтроллеры серии ESP32 — одно из самых популярных и универсальных современных решений от Espresiff Systems с открытым исходным кодом в формате SDK-библиотек и обширной поддержкой мировым сообществом. Новый высокоинтегрированный контроллер ESP32-С3 с 1-ядерным 32-разрядным процессором на архитектуре RISC-V и тактовой частотой до 160МГц оснащён технологией беспроводной связи WiFi 4-го поколения и Bluetooth 5.0 + BLE с мощностью передачи радиосигнала до 21 дБм. Чип ESP32-C3 содержит флеш-память размером 32Мбит (около 4МБайт) для кода пользовательского приложения. Коммуникация с внешней периферией в контроллере организована несколькими мультиплексируемыми интерфейсами. Различные профили электропитания предусматривают работу ESP32-C3 на полной мощности или в условиях ограничения энергопотребления.

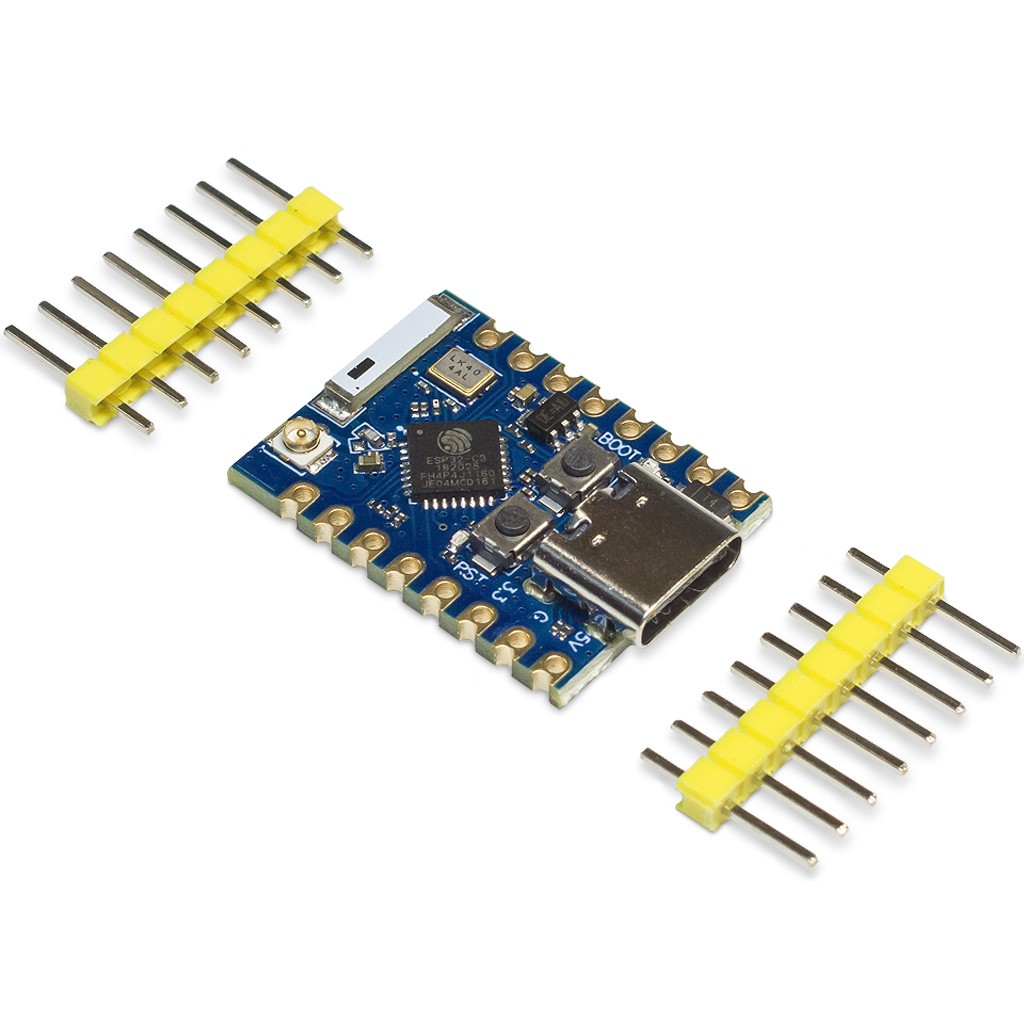

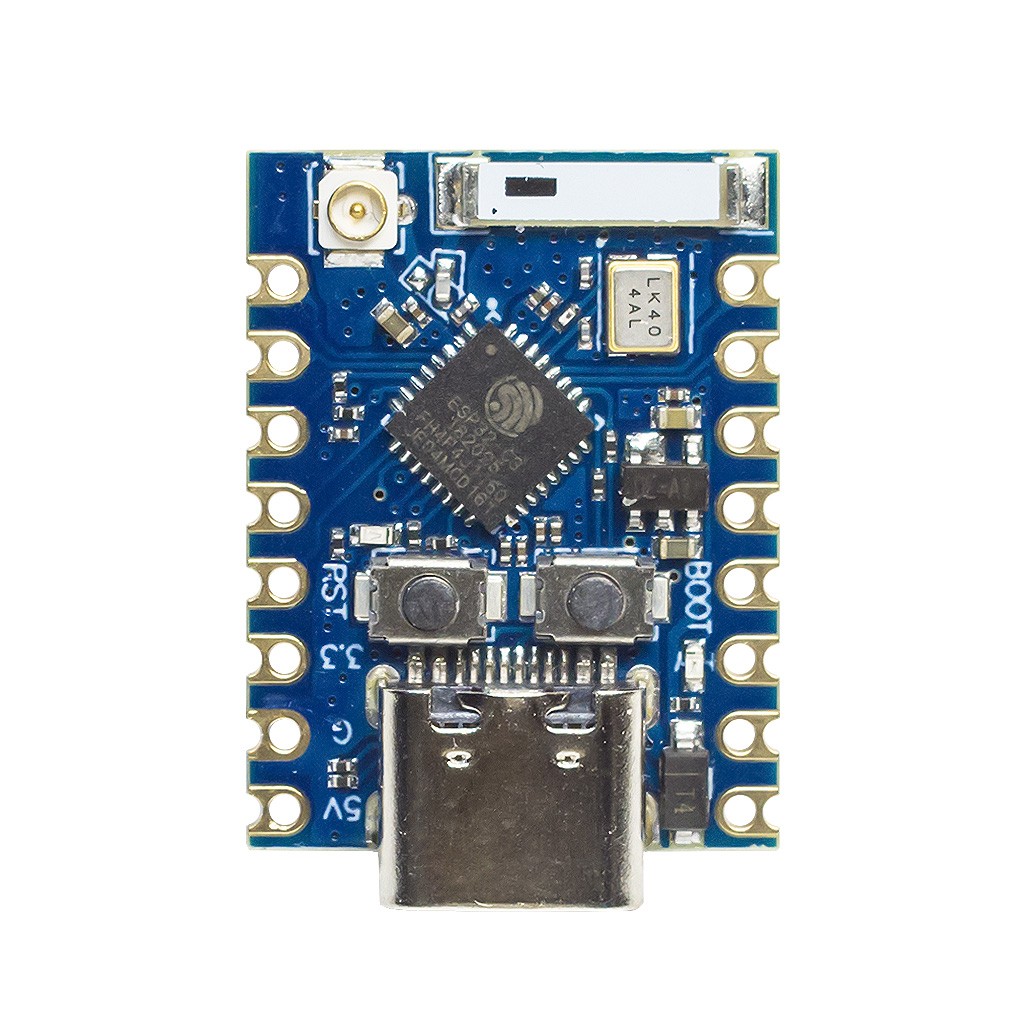

Плата разработчика ESP32-C3 Pro Mini выполнена в ультракомпактном SMD-формате, с установленной керамической антенной и разъёмом USB-C. Боковые "зубовидные" контакты и одностороннее расположение всех компонентов идеальны для прямого монтажа ESP32-C3 Pro Mini поверх любой другой платы. Модуль разработки ESP32-С3 promini выпускается аналогичен версии ESP32-C3 SuperMini и отличается только наличием высокочастотного разъёма iPEX для работы с внешней антенной. Кнопки ручного управления RESET и BOOT предоставляют соответствующие опции полного сброса ESP32-C3 и активации режима загрузки через USB-подключение для обновления программного обеспечения. USB-порт платы ESP32-C3 Pro Mini функционирует в режиме CDC-ADC, с автоматической эмуляцией виртуального последовательного порта в ОС Windows 10+ (для ОС Windows 8.1 и более ранних выпусков может потребоваться драйвер). Чип ESP32-C3 оперирует логическими сигналами уровня 3.3В. Плата разработчика ESP32-C3 ProMini питается напряжением 3.3-6В от стационарного источника энергии или от батареи. Максимальный пропускной ток встроенного 3.3-вольтового LDO-регулятора составляет 500мА.
Выводы общего назначения ESP32-C3

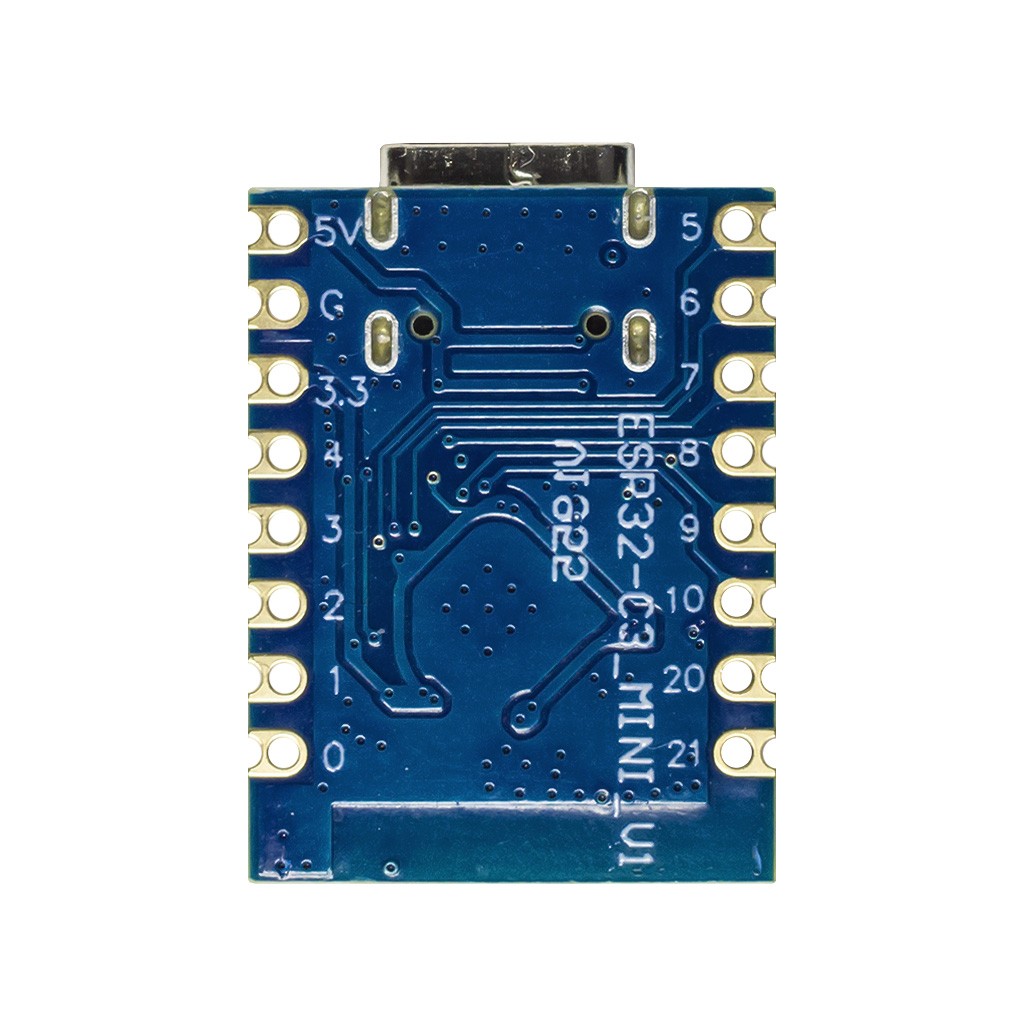

На плате разработчика ESP32-C3 Pro Mini разведено 13 физических контактов ввода-вывода. Шелкографическая маркировка контактов в точности соответствует нумерации портов общего назначения (GPIO) контроллера ESP32-C3. Контакты применяются для коммуникации с другими совместимыми устройствами или платами расширения. Сконфигурированные в различные интерфейсы с использованием разнообразных протоколов, они позволяют ESP32-C3 передавать и принимать информацию всевозможного вида.
Контроллер ESP32-C3 обладает полным спектром современных цифровых и аналоговых интерфейсов. В их число входят: универсальные последовательные UART, I2C и SPI, импульсно-кодовый звуковой I2S и промышленный TWAI (CAN 2.0), отладочные JTAG и USB Serial/JTAG, дистанционный инфракрасный IrDA (RMT) и широтно-импульсная модуляция (ШИМ), а также функции аналого-цифрового преобразования (АЦП). Часть аппаратных интерфейсов ESP32-C3, включая конфигуратор загрузки контроллера из внутренней или внешней памяти (Strapping), привязаны к определённым контактам, поэтому такие контакты обладают ограничением в использовании. Нижеприведённая диаграмма отображает периферийные интерфейсы платы ESP32-C3 Promini, назначенные по умолчанию.
В диаграмме отображены выводы, для которых функция ШИМ-модуляции настроена по умолчанию. SDK-библиотека EPS-IDF позволяет переназначать все 6 каналов ШИМ-контроллера на любой вывод GPIO (см. спецификацию ESP32-C3).
| Контакт | Функция | Описание |
| 0 | Ввод-вывод | GPIO0 Контакт общего назначения ESP32-C3 Аналоговый вход ADC0 Интерфейс UART1 канал исходящих данных TXD Выход с поддержкой ШИМ |
| 1 | Ввод-вывод | GPIO1 Контакт общего назначения ESP32-C3 Аналоговый вход ADC1 Интерфейс UART1 канал входящих данных RXD Выход с поддержкой ШИМ |
| 2 | Ввод-вывод | GPIO2 Контакт общего назначения ESP32-C3 Аналоговый вход ADC2 Выход с поддержкой ШИМ Конфигурация загрузки ESP32 (Strapping) |
| 3 | Ввод-вывод | GPIO3 Контакт общего назначения ESP32-C3 Аналоговый вход ADC3 Выход с поддержкой ШИМ |
| 4 | Ввод-вывод | GPIO4 Контакт общего назначения ESP32-C3 Аналоговый вход ADC4 Выход с поддержкой ШИМ Интерфейс SPI канал синхронизации SCK Интерфейс JTAG канал управляющего сигнала MTMS |
| 5 | Ввод-вывод | GPIO5 Контакт общего назначения ESP32-C3 Аналоговый вход ADC5 Выход с поддержкой ШИМ Интерфейс SPI канал приема сигналов MISO Интерфейс JTAG канал приема сигналов MTDI |
| 6 | Ввод-вывод | GPIO6 Контакт общего назначения ESP32-C3 Интерфейс SPI канал передачи сигналов MOSI Интерфейс JTAG канал синхронизации MTCK |
| 7 | Ввод-вывод | GPIO7 Контакт общего назначения ESP32-C3 Интерфейс SPI канал сигнала выбора ведомого CS Интерфейс JTAG канал передачи сигналов MTDO |
| 8 | Ввод-вывод | GPIO8 Контакт общего назначения ESP32-C3 Интерфейс I2C канал двунаправленной трансляции сигналов SDA Конфигурация загрузки ESP32 (Strapping) Привязка к встроенному пользовательскому светодиоду |
| 9 | Ввод-вывод | GPIO9 Контакт общего назначения ESP32-C3 Интерфейс I2C канал синхронизации SCL Конфигурация загрузки ESP32 (Strapping) |
| 10 | Ввод-вывод | GPIO10 Контакт общего назначения ESP32-C3 |
| 20 | Ввод-вывод | GPIO20 Контакт общего назначения ESP32-C3 Интерфейс UART0 канал входящих данных RXD |
| 21 | Ввод-вывод | GPIO21 Контакт общего назначения ESP32-C3 Интерфейс UART0 канал исходящих данных TXD |
| 5V | - | Напряжение питания +5В ESP32-C3 |
| 3V3 | - | Напряжение питания +3.3В для периферии, нагрузка не более 150 мА |
| GND | - | Общий (корпус) |
Интерфейс USB Serial / JTAG CDC-ACM
Контроллер ESP32-C3 на плате Pro Mini комплектуется портом UBS-C последовательной связи интерфейса USB Serial/JTAG, соответствующего спецификации USB 2.0 с максимальной скоростью передачи данных 12Мбит/с. Интерфейс USB Serial/JTAG предусматривает возможность программирования встроенной флеш-памяти в режиме эмуляции виртуального COM-порта (CDC ACM) для интерфейса UART0 без использования внешних преобразователей USB/UART-TTL, а также отладку процессора ESP32-С3 при помощи компактных JTAG-инструкций. Интерфейс USB Serial / JTAG поддерживает настройку опции CDC ACM в режимах постоянного включения или временного включения в момент загрузки. Функция USB OTG в чипе ESP32-C3 не реализована.
Последовательный интерфейс UART1
В исходном состоянии, использование интерфейса UART1 для последовательной коммуникации в ESP32-С3 недоступно. Например, в интегрированной среде Arduino IDE инициализация аппаратного интерфейса UART1 для ESP32-C3 выполняется командой Serial.begin() со следующими настройками:
Serial1.begin(115200, SERIAL_8N1, /* RX */ 1, /* TX*/ 0);Документация
- Спецификация контроллера ESP32-C3 (англ., PDF);
- Технический справочник ESP32-C3 (англ., PDF);
- Принципиальная схема ESP32-C3 Super Mini;
------------------
