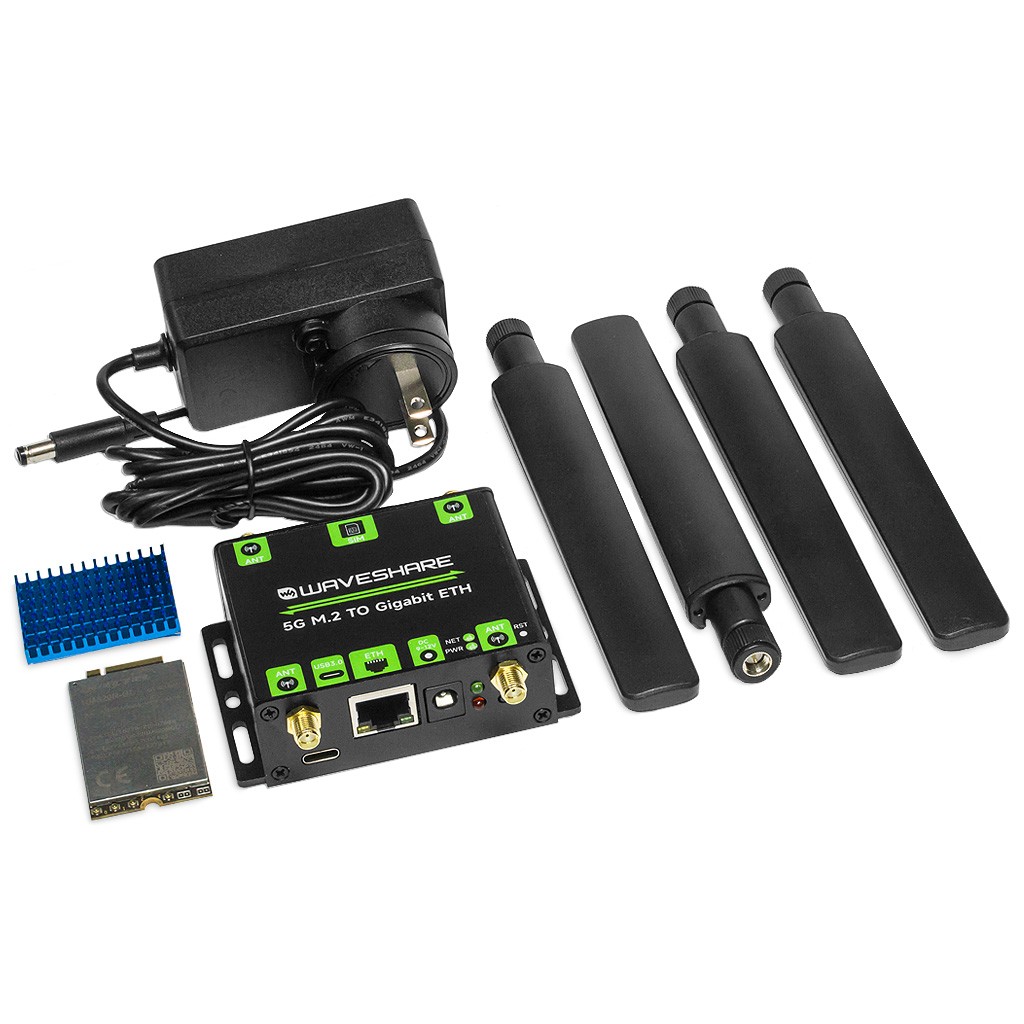

Комплектация

RM520N-GL 5G M.2 TO ETH Waveshare — универсальное, компактное и простое в использовании устройство, поддерживающее новейший стандарт сотовой связи 5G с улучшенной скоростью передачи информации по радиоканалам, дополнительно содержащее функцию спутниковой навигации в системах GPS, GLONASS, BDS, Galileo, QZSS, совместимое с настольными, портативными, одноплатными компьютерами (в том числе SBC Raspberry Pi, NVIDIA Jetson Nano) и другим оборудованием под управлением операционной системы Windows, Linux или Android. Модем 5G ETH+USB.1 легко собирается, подключается к хост-системе и настраивается через интерфейс командной строки (CLI) благодаря использованию метода ввода/вывода текстовых АТ команд, разработанных Quectel для серии модулей RG50xQ и RG5xxQ.

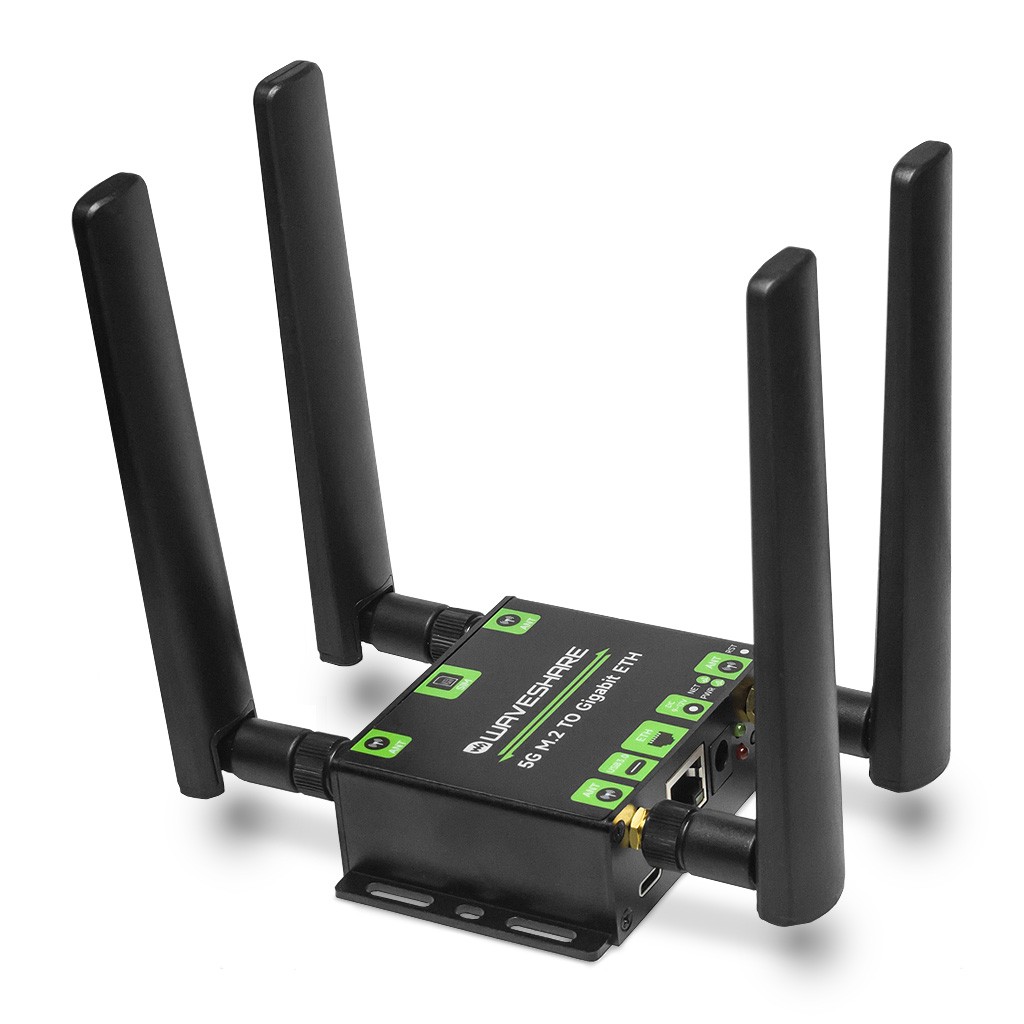

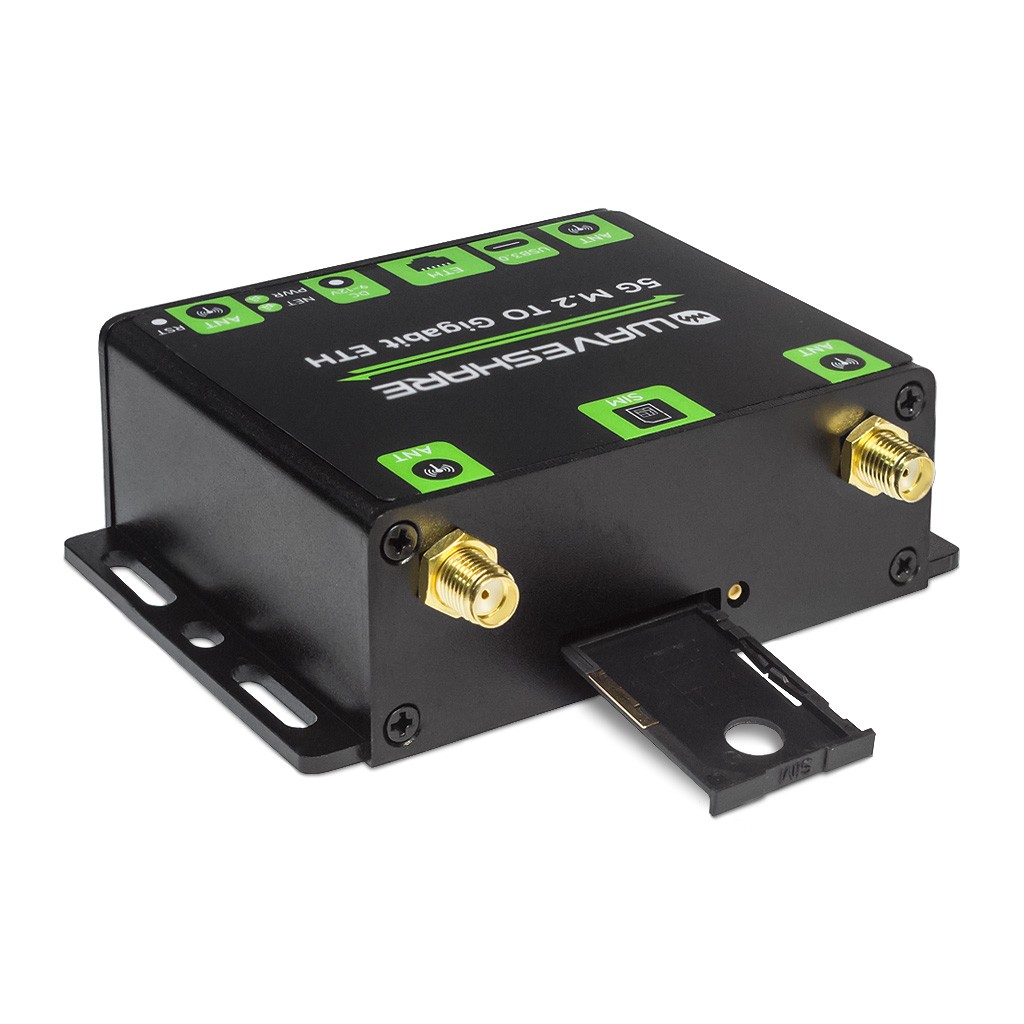

Стабильное и надежное беспроводное соединение в сетях 5G / LTE обеспечивается специальным дизайном устройства с 4-мя внешними антеннами 5G RPSMA. Встраиваемый модуль сотовой связи Quectel RM520N-GL имеет форм-фактор M.2 Key-B. Несущая плата USB-донгла с ответным коннектором также совместима с другими радиомодулями серий SIM82XX, RM5XX и FM650XX с физическими размерами 3042/3052, выполненными в аналогичном форм-факторе. Абонентская идентификация предусматривается СИМ-картой Mini-SIM (2FF). Для отображения состояний нормального функционирования и сигналов сетевого соединения, на боковой части корпуса размещены два светодиодных индикатора. Модем 5G/4G оснащается портами DC5521 напряжения питания 9~12В, USB3.1 Type-C напряжения питания 5В / коммуникации с хост-системой и сетевым гнездом RJ45 Gigabit Ethernet, также предназначенным для коммуникации. Возможно одновременное использование обоих каналов коммуникации при условии поддержки этой опции модулем 5G сотовой связи. Для Quectel RM520N-GL взаимодействие с хостом доступно только по одному каналу на выбор пользователя.

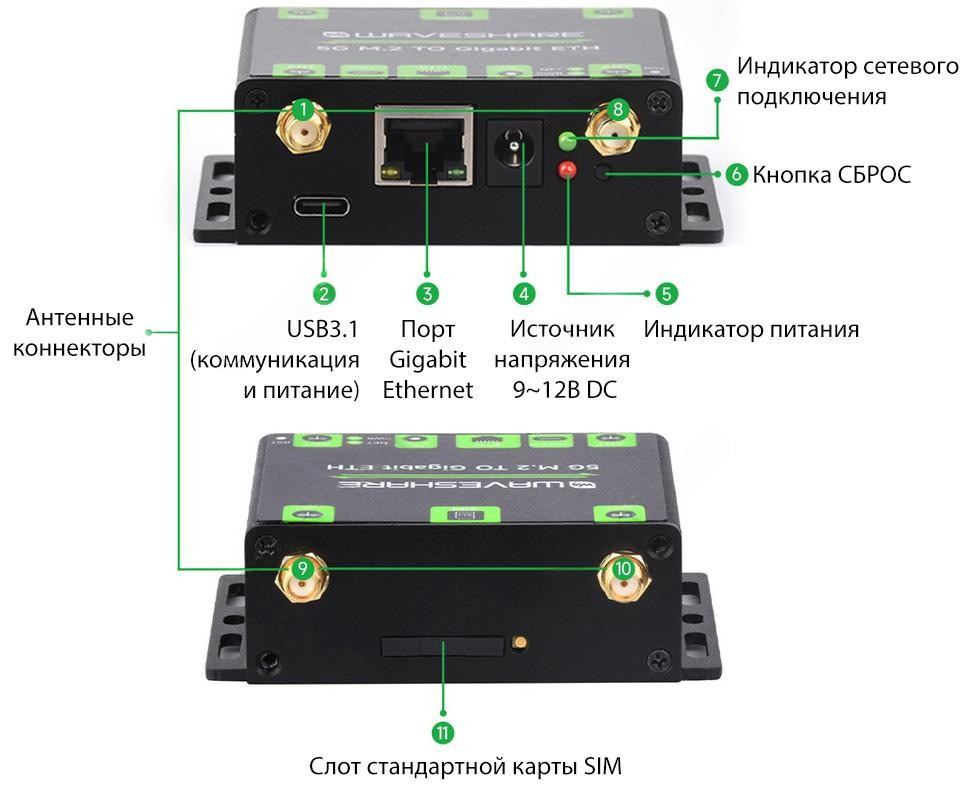

Пользовательские интерфейсы

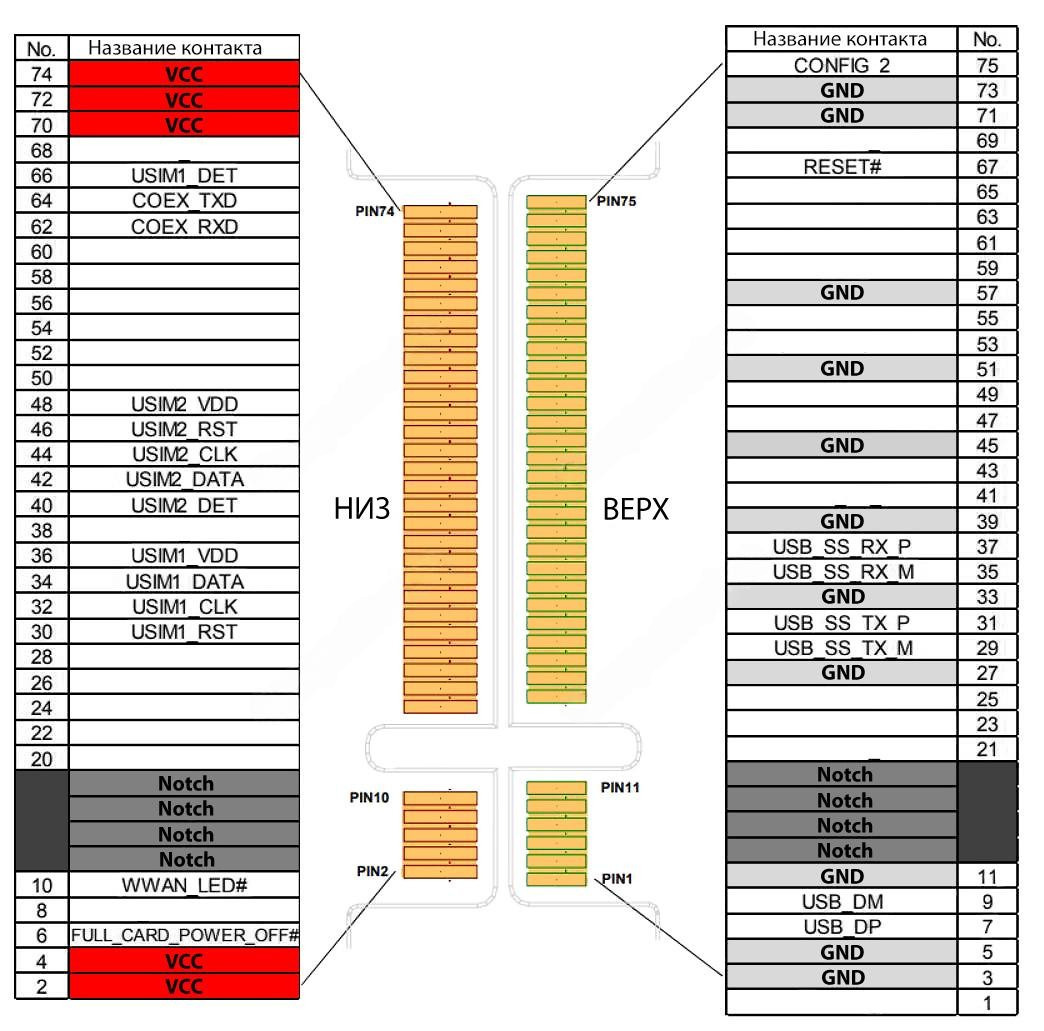

Диаграмма разводки контактов внутреннего коннектора M.2 Key-B

Диаграмма отображает функциональное назначение всех контактов внутреннего коннектора M.2 Key-B. Диаграмма предназначается для выявления возможных аппаратных конфликтов при использовании платы USB 5G-донгла с другими радиомодулями 5G/4G.

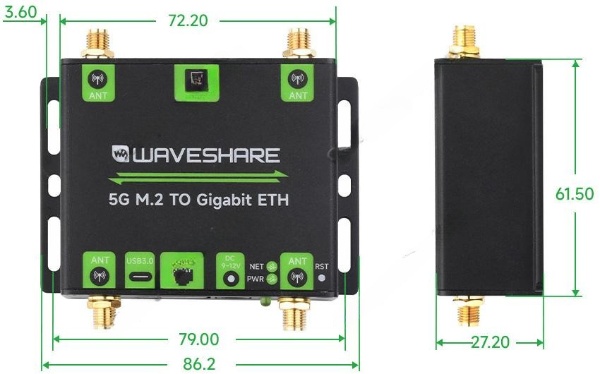

Физические размеры, мм

Документация и ПО

1. Инструкция пользователя (англ., web-ресурс);
2. Спецификация и демонстрационные программы (web-ресурс);
