Описание

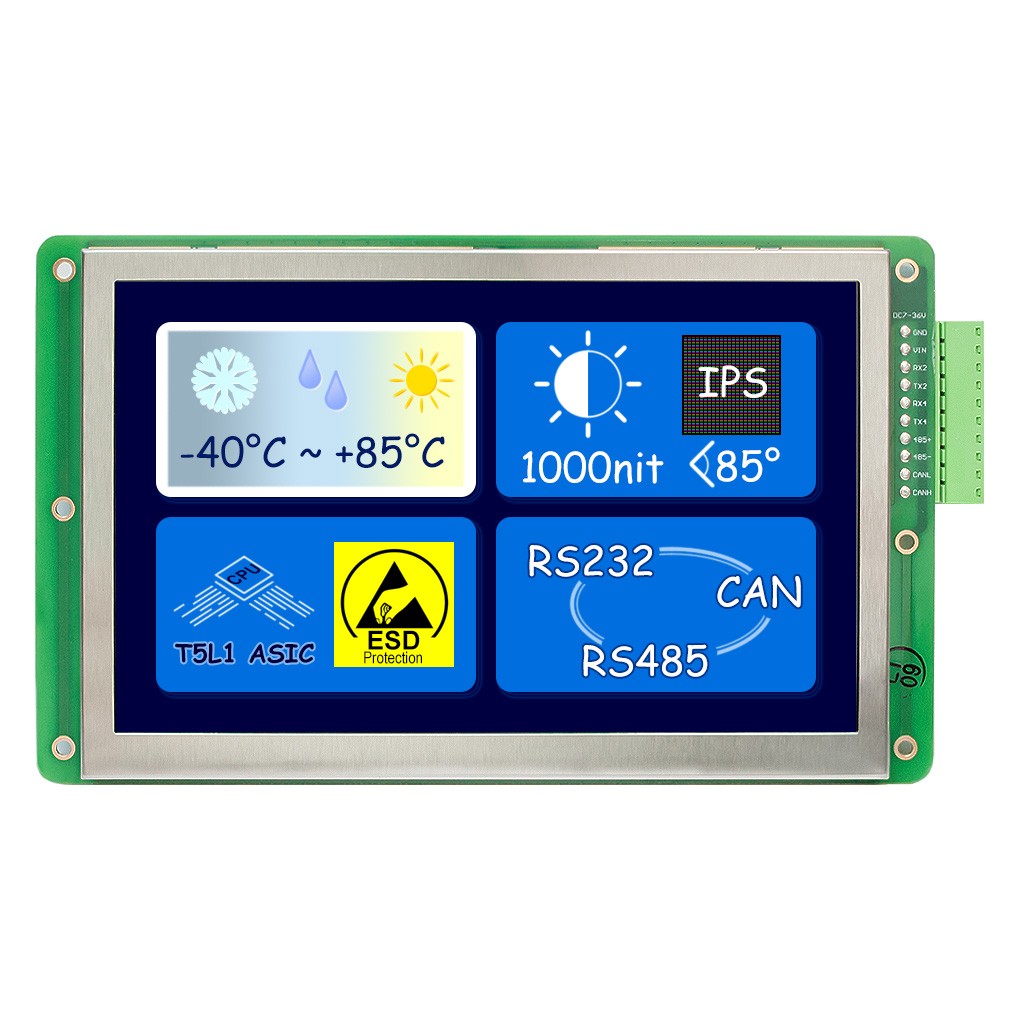

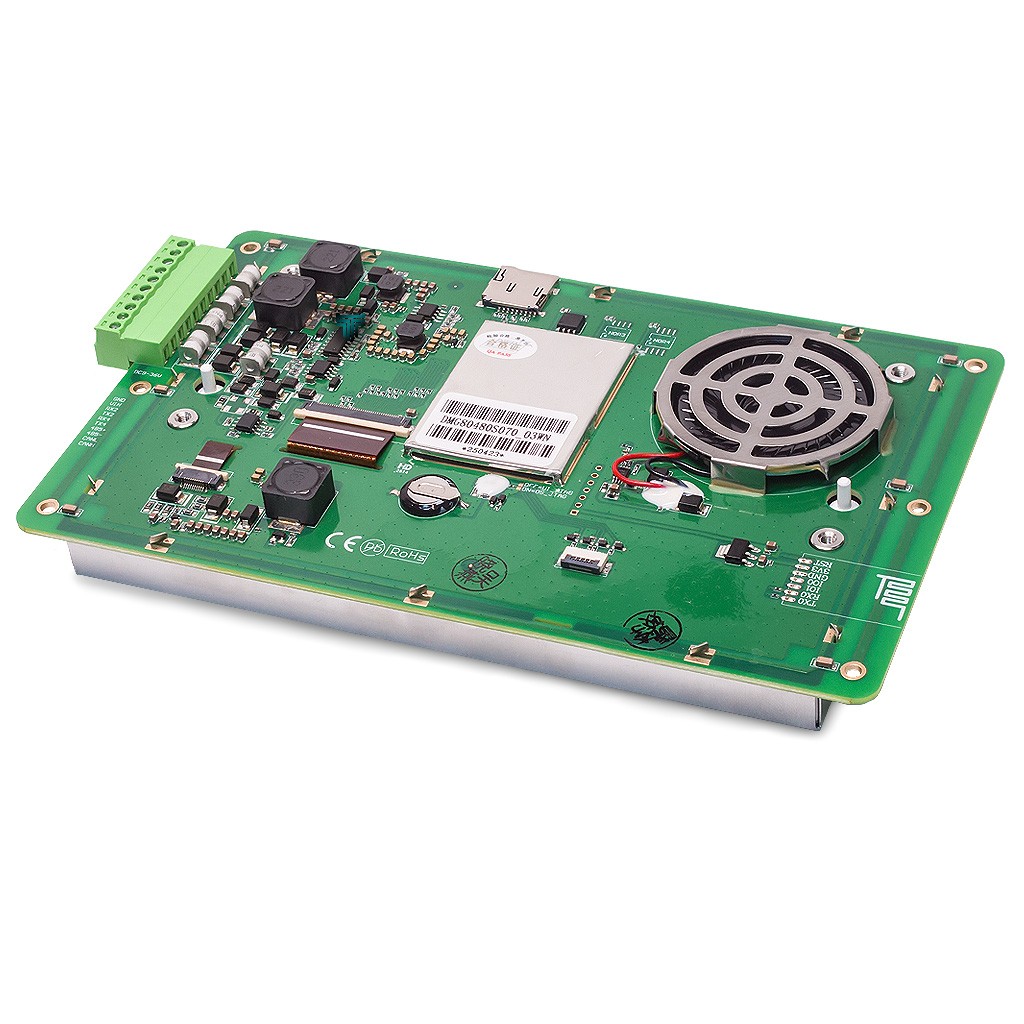

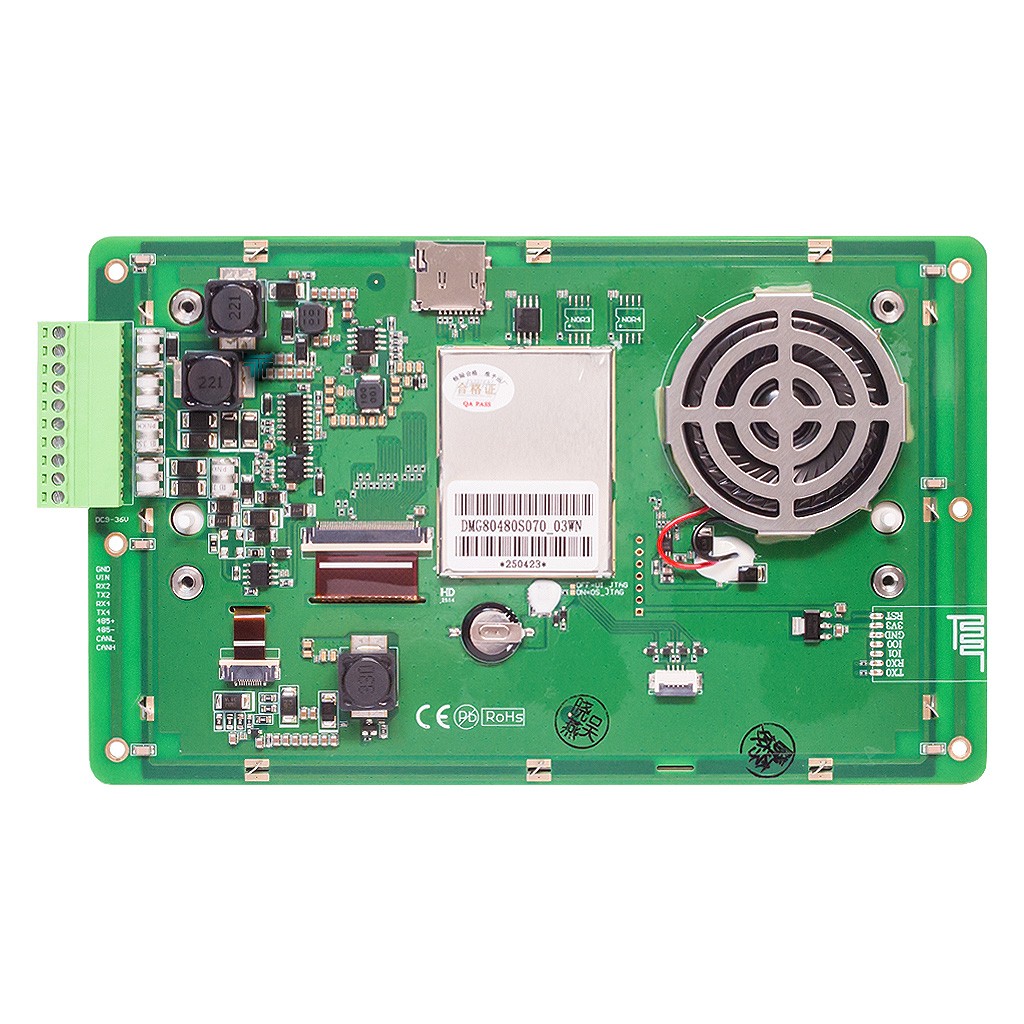

Технические характеристики

• Производитель: DWIN Technology;
• Модель: DMG80480S070_03WN;
• Класс применения: Требовательный (эксплуатация в суровой среде с расширенным температурным диапазоном);
• Диагональ: 7.0" дюймов;
• Питание: 9~36В (рекомендуется 12В / 1А);
• Потребляемый ток (подсветка макс.): до 430мА;
• Микропроцессор: T5L1 ASIC с тактовой частотой до 250МГц;
• ОЗУ-память: 128КБ для хранения временных переменных;
• ПЗУ-память:
  • 32МБ для хранения шрифтов и изображений, с возможностью расширения до 64МБ NOR Flash или 48МБ NOR Flash+512МБ NAND Flash;
  • 512КБ для сохранения пользовательской базы данных;
  • 1МБ для кода приложения;
  • Экран
    • ЖК-матрица: TN-TFT TFT LCD;
    • Разрешение: 800 х 480 графических точек;
    • Соотношение сторон: 5:3;
    • Ориентация: альбомная, портретная (поворот 0°/90°/180°/270°);
    • Цветовая палитра: 24-бит RGB888, 16.7млн. оттенков цвета;
    • Углы обзора: 85° вертикаль и горизонталь;
    • Подсветка: светодиодная, >50.000 часов;
    • Яркость: 1000 кд/м2;
    • Диапазон настройки: 0-100% с шагом 1%;
    • Активная область: 152.4 х 91.40 мм;
    • LCM-интерфейс: FPC50x0.5мм;
    • Сенсорная панель: нет;
    • Слот карты misroSD: обновление ПО HMI;
    • Поддерживаемый внешний накопитель
      • Размер памяти: макс. 16ГБ;
      • Формат файловой системы: FAT32;
      • Скорость чтения: 4Мбит/с;
      • Мощность звукоизлучателя: 2Вт;
      • Последовательная шина
        • UART2: RS232, N81;
        • UART4: RS232, N81/E81/O81/N82 (доступен после настройки ОС);
        • UART5: RS485, N81/E81/O81/N82 (доступен после настройки ОС);
        • CAN;
        • Интерфейс пользователя: разъём 10pin х3.81мм;
        • Напряжение логики:
          • RS232: ±5 ~ 15В DC;
          • RS485: -2.5 ~ +5В DC;
          • Скорость:
            • RS232: 3150 ~ 3225600 бод (по умолчанию 115200 бод);
            • RS485: 3150 ~ 921600 бод (по умолчанию 115200 бод);
            • Защита от электростатического разряда(ESD): 4 уровень, ±8кВ контактный разряд или ±15кВ воздушный разряд (газоразрядные трубки);
            • Защита от быстрых переходных процессов(EFT): 3 уровень, 2кВ 100кГц;
            • Операционная система (ядра): DWIN TA/DGUSII + DWIN OS C51;
            • Защита от разрушающих факторов окружающей среды: конформное покрытие электронных компонентов;
            • Среда разработки: DWIN DGUSII (HMI-редактор + симулятор) версия 7.ХХ+, Keil;
            • Порт PGT05: отладочный JTAG для восстановления ядра ОС;
            • Допустимые условия эксплуатации
              • Температура: -40°C ~ +85°C;
              • Влажность: 10%-90% RH;
              • Хранение: -40°C ~ +90°C;
              • Размеры: 192.0 х 117.0 х 22.7мм;
              • Вес: 385 г.;
              Обратите внимание!
              Дисплейные модули DWIN класса S предназначены для эксплуатации в условиях суровой окружающей среды. Они обладают конструкцией со значительно улучшенной защитой электрических компонентов, способны работать в расширенном диапазоне температур.

              Буквально ещё "вчера" о множестве ныне существующих мультифункциональных микроэлектронных устройств с простым и удобным интерактивным управлением приходилось лишь только мечтать. Привыкшему к повсеместному окружению высокотехнологичными цифровыми гаджетами, современному молодому поколению порой затруднительно представить, как на протяжении всего лишь нескольких десятков лет существенно поменялись и продолжают преображаться инструменты взаимодействия человека с электронной машиной. Вместо уходящих в прошлое устаревших методов управления приборами в виде всяких ручек, тумблеров, циферблатов, ламповых и стрелочных индикаторов, всё чаще появляются абсолютно новые, высокотехнологичные решения с интегрированным интеллектуальным человеко-машинным интерфейсом (Human Machine Interface, HMI-интерфейсом). К самым узнаваемым образцам HMI-устройств, которыми многие ежедневно и активно пользуются, относятся смартфоны и планшеты, автомобильные магнитолы последнего поколения, а также фитнес-браслеты, почтовые постаматы, кассы самообслуживания в супермаркетах, билетные кассы общественного пассажирского транспорта и информационные стойки. Ключевым элементом ведения двухстороннего диалога в таких устройствах служит интерактивный графический экран с сенсорной панелью, способный визуализировать информацию и принимать команды, отданные машине касанием пальцев человеческой руки.

              Сенсорные HMI-дисплеи DWIN характеризуют себя универсальным, полностью самодостаточным продуктом, обладающим высоким уровнем производительности и надёжности. На основе дисплеев DWIN активно ведётся разработка большого количества проектов с запланированной интеграцией HMI-интерфейса, о чём свидетельствует растущая заинтересованность разработчиков-изготовителей электронных устройств в сферах промышленности и медицины, автомобилестроения и коммерции, в том числе и в потребительском секторе. За счёт неоднократно проводимых улучшений конструкции и внутренней аппаратной оптимизации, все без исключения доступные на рынке графические HMI-модули DWIN входят в низкобюджетный ценовой диапазон.

              Спроектированные специально для задач создания HMI-интерфейса с совершенно любым тематическим наполнением, устройства DWIN предлагают альтернативный вариант быстрой и лёгкой разработки пользовательского графического интерфейса (GUI) взамен классического подхода, c затратным по времени написанием, оптимизацией и отладкой равнозначной части кода приложения, которому потребуется некоторый объём свободных аппаратных ресурсов. Весь модельный ряд HMI-устройств DWIN выпускается в широком спектре технических характеристик, работает на фирменной ОС с ядром DGUS, поддерживает бесплатную программную среду DGUS для разработки дизайн-прошивки GUI. На выбор присутствуют несколько видов графических матриц TN/EWTN/IPS круглой, квадратной или прямоугольной формы с диагональю 1.3 - 21.5 дюйма и графическим разрешением от 240х240 до 1920х1080(FullHD) точек с цветовой палитрой 65 тыс., 262 тыс. или 16.7 млн. оттенков. Программируемые экранные панели DWIN отличаются друг от друга установленным резистивным или ёмкостным тачскрином (в том числе есть модели без него), наличием коммуникационных интерфейсов UART-TTL, GPIO(SPI/ADC/PWM), RS232, RS485, CAN и др, встроенной звукопроигрывающей системой, размерами внутренней памяти, допустимыми условиями эксплуатации и иными параметрами. В дисплейных модулях DWIN реализован, пожалуй, самый простой способ обновления пользовательского ПО без необходимости демонтажа HMI-устройства, предусматривающий загрузку с самой обычной флеш-карты, хранящей в себе предварительно подготовленные файлы нового приложения. Традиционный метод прошивки ПО DWIN организован через последовательную шину пользовательского интерфейса с проводным подключением к порту ПК.

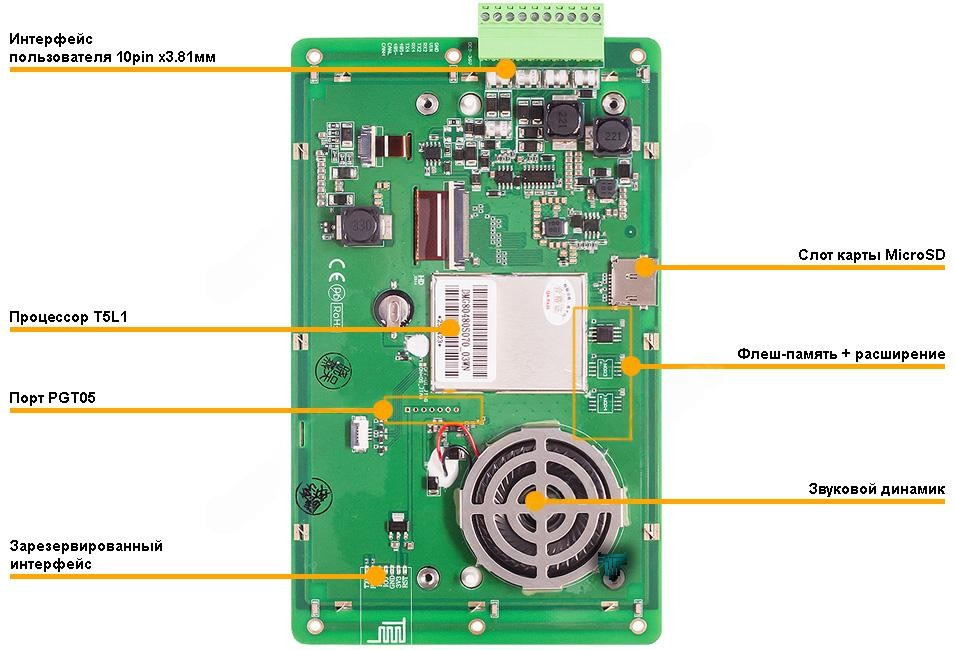

              Аппаратные компоненты DWIN DMG80480T070_A5WTR



              Дисплейные модули DWIN нового поколения построены на однокристальных двухъядерных процессорах T5/T5Lx с базовой архитектурой Intel 8051 и тактовой частотой до 250МГц. Чипы T5/T5Lx ASIC с проприетарной начинкой разработаны внутри компании-производителя DWIN Technology. Высокоэффективные программируемые процессоры семейства T5/T5Lx прекрасно справляются с быстрой визуализацией сценариев графического интерфейса и обработкой его ресурсов, состоящих из строго структурированного набора файлов фоновых изображений, иконок активных или пассивных элементов GUI, шрифтов, звуковых и видеофайлов, преобразованных в совместимый формат, и записанных пользователем в ПЗУ-память HMI-устройства. Актуальная среда разработки DGUSII для линейки T5Lx уже сейчас насчитывает более 30 разнообразных дизайнерских компонентов GUI и поддерживает симуляцию для отладки или оценки GUI-приложения на любом этапе его проектирования. Процессоры DWIN T5/T5Lx также позволяют HMI-интерфейсу пользовательского приложения реагировать на внешние события, вызванные через встроенную сенсорную панель, и обеспечивают возможность взаимодействия с прочим микроэлектронным оборудованием через имеющиеся каналы проводной (в некоторых сериях ещё и беспроводной) связи. Для большинства HMI-модулей DWIN приложение с графическим интерфейсом программируется методом ручной настройки соответствующих параметров каждого задействованного в GUI компонента, напрямую из окна визуального редактора DGUS. Знание машинных языков и владение навыками программирования для создания собственного уникального статичного или динамичного GUI при этом совершенно не требуется.

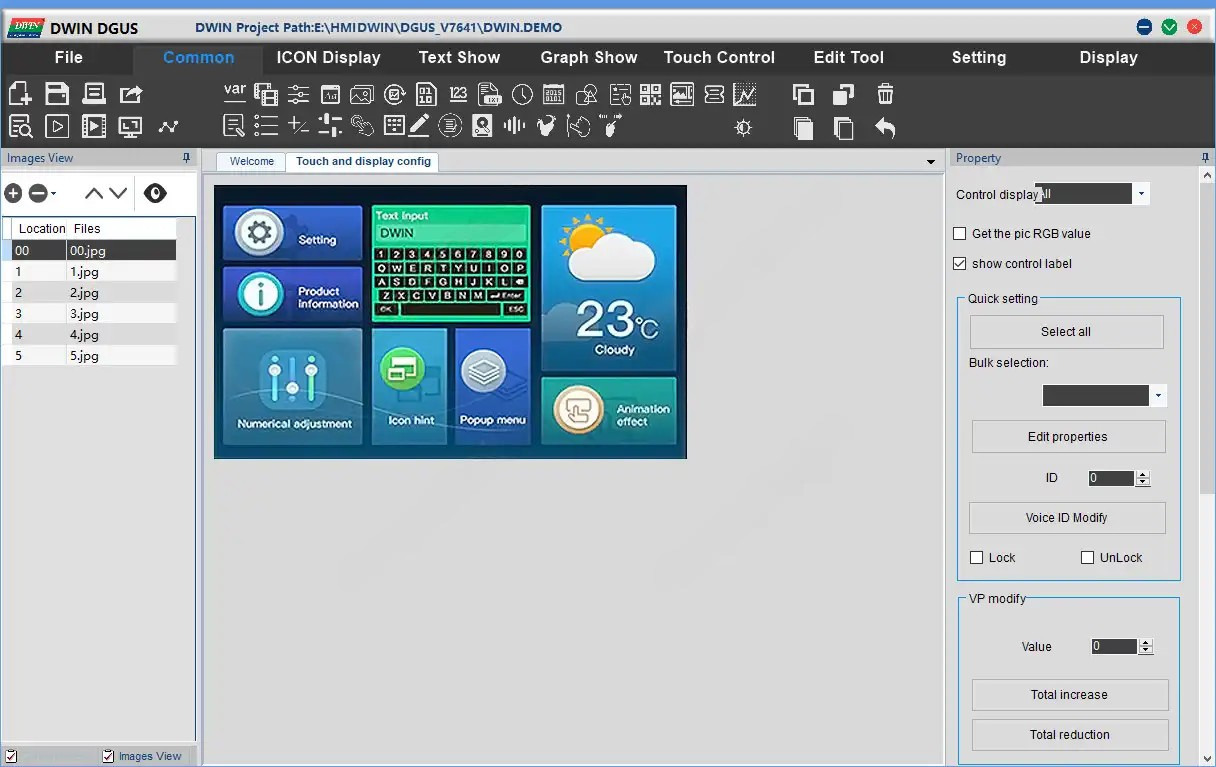

              Графический интерфейс среды разработки DWIN DGUS

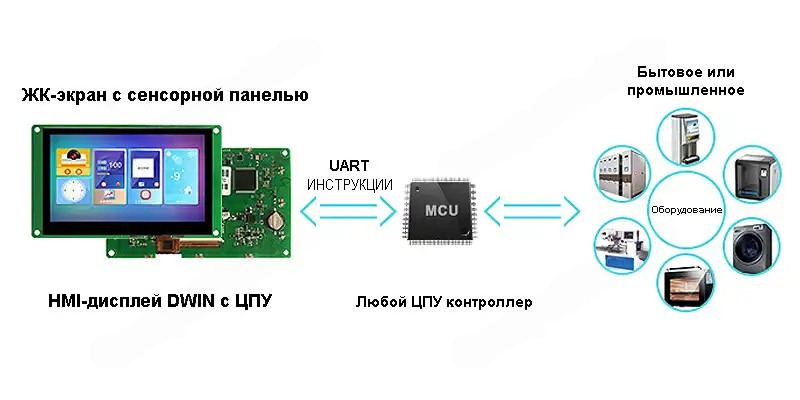

              Ключевая концепция построения приложения с HMI-интерфейсом DWIN
