Lilygo T-Display-S3 Touch — многофункциональный компактный модуль на базе новейшего мощного высокоинтегрированного микроконтроллера ESP32-S3R8 от Espressif System, нацеленный на разработку самых разнообразных IoT-приложений и DIY-проектов. Неисчерпаемый потенциал Lilygo T-Display S3 Touch раскрывается и в большом количестве уже встроенных функций, и в возможности их дальнейшего наращивания благодаря особенности конструкции электронной платы и открытости цифровой платформы в целом. Плата Lilygo T-Display S3 Touch отличается совместимостью с различными схемами электропитания, контроллер ESP32-S3 поддерживает вариативные профили энергопотребления. Ключевой особенностью модели Lilygo T-Display Touch ESP32-S3 WiFi/BT значится цветной графический экран c гладкой, глянцевой сенсорной панелью, чувствительной к прикосновениям пальцев руки.

Технические характермистики

Комплектация

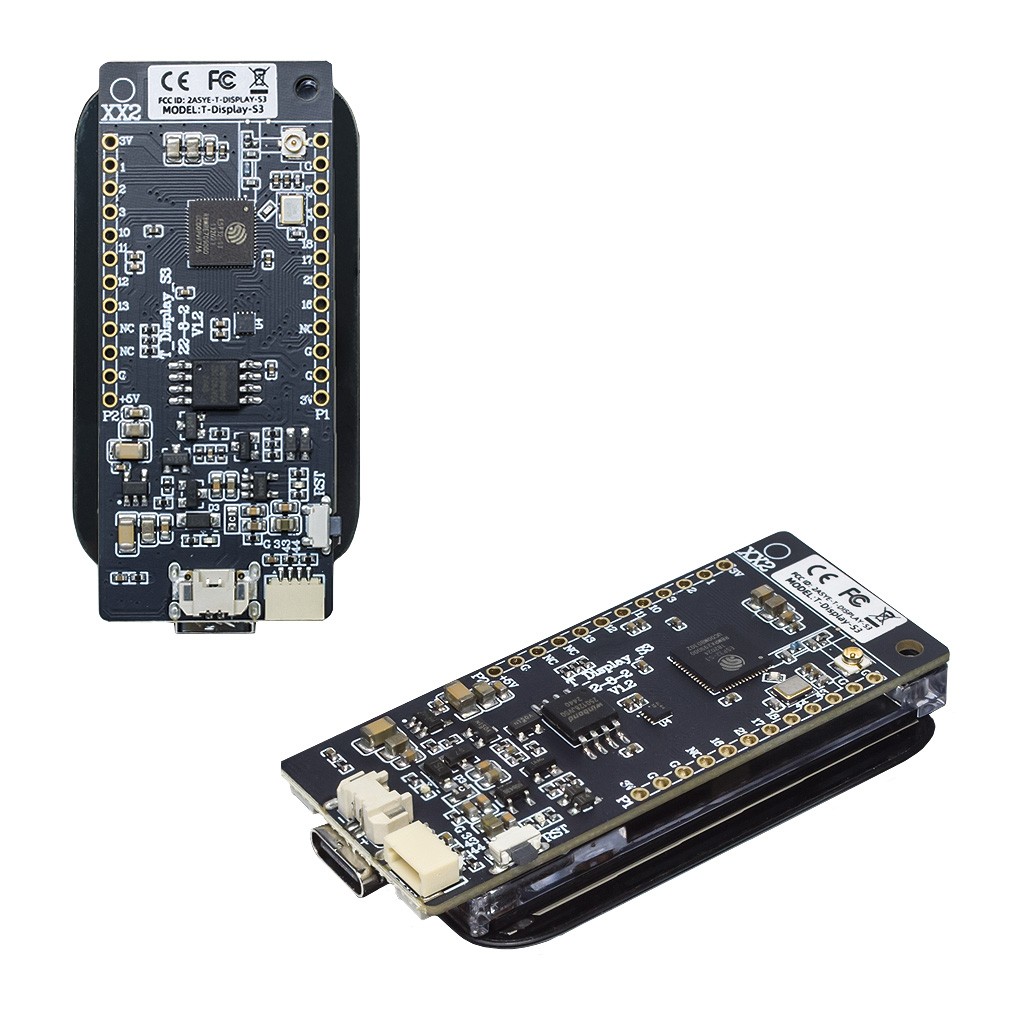

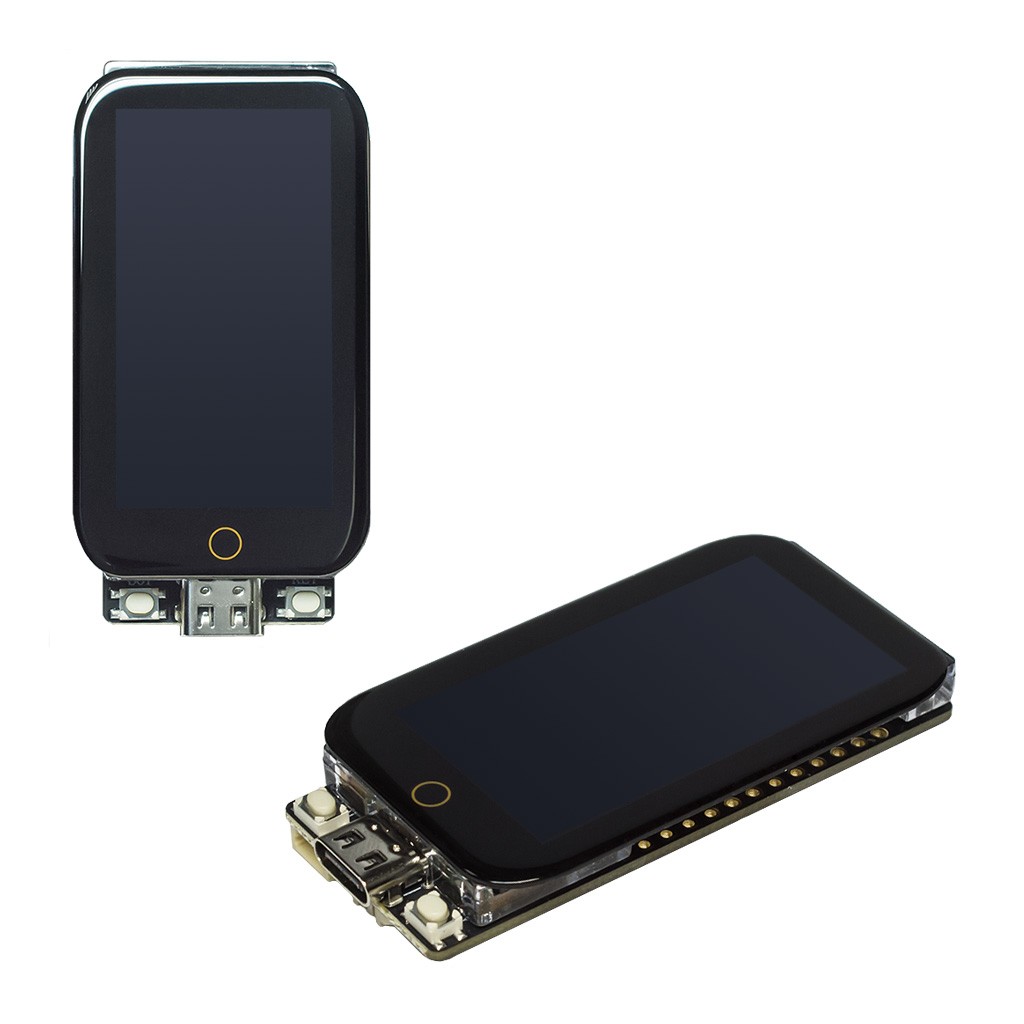

В основе модуля Lilygo T-Display S3 Touch используется 2-ядерный 32-разрядный процессор ESP32-S3 с архитектурой Xtensa LX7 и тактовой частотой 240МГц, со встроенными интерфейсами беспроводной связи 2.4ГГц WiFi-4 + Bluetooth 5.0/BLE. Чип ESP32-S3 объединяет с собой большой объём памяти 16МБ и PCB-антенну, к нему подключен яркий цветной дисплей с матрицей IPS TFT размером 1.9 дюйма и графическим разрешением 320 х 170 пикселей. Несъёмный дисплей надёжно закреплён в пластиковой рамке, приклеенной к плате специальным компаундом. Взаимодействие в части управления системой питания модулем и режимами загрузки ESP32-S3 организовано пользовательскими кнопками. Нативный USB-порт контроллера ESP32-S3 предусматривает опции обновления ПО и последовательной коммуникации в режимах USB OTG, USB Serial / JTAG и USB DFU без помощи внешних USB-TTL преобразователей. Поддержка автономной работы Lilygo T-Display-S3 ESP32 Touch обеспечивается коннектором внешней аккумуляторной батареи в паре с микросхемой контроллера заряда-разряда, подпитывающей током 580мА. Свободные порты ESP32-S3 располагаются по краям платы с её обратной стороны, комбинируют многочисленные интерфейсы ESP32-S3, позволяют контактировать с подходящим оборудованием или расширениями. В качестве приятного бонуса ко всему арсеналу на плату инсталлирован коннектор Qwiic, привносящий Lilygo T-Display S3 ESP32 Touch дополнительную сочетаемость с одноимённой системой соединяемых электронных модулей, разработанных производителем электроники SparkFun.

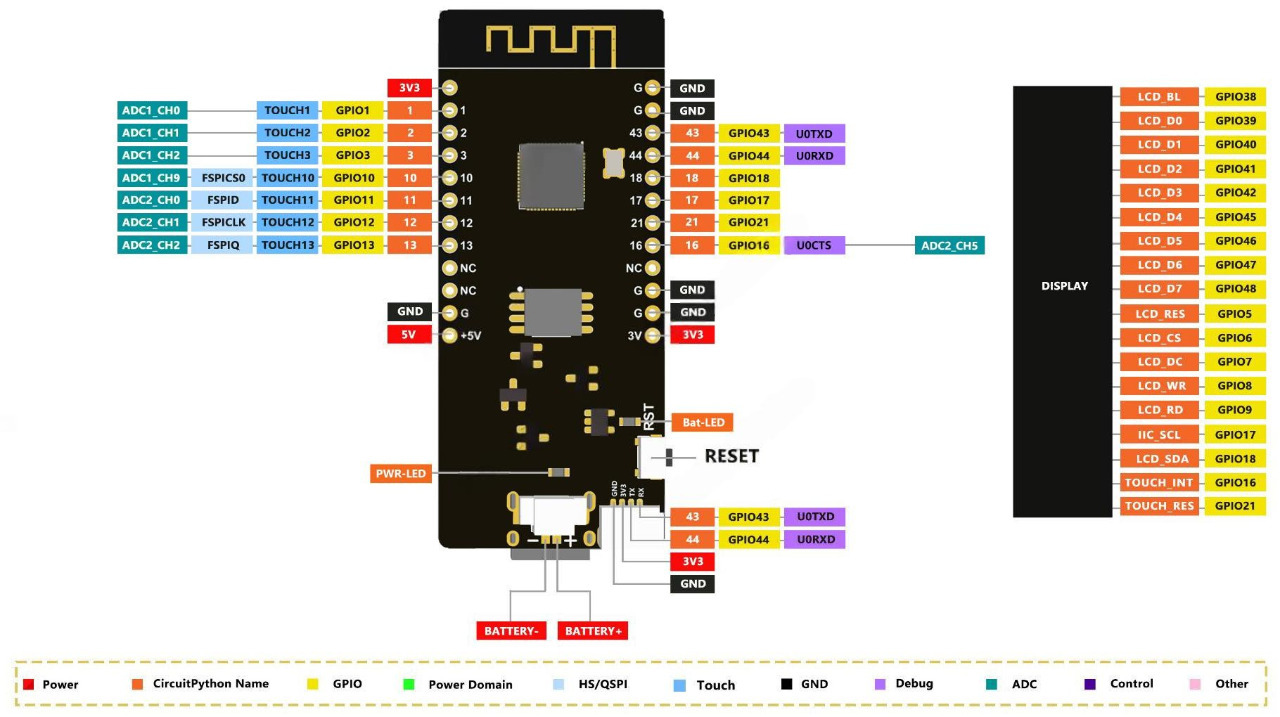

Расположение и назначение контактов GPIO

Документация и ПО

1. Спецификация контроллера ESP32-S3 Espressif System (англ., PDF);
2. Технический справочник ESP32-S3 Espressif System (англ., PDF);
3. Пакет демонстрационных программ и API-библиотек С/С++ на GitHubе;
4. Описание программного интерфейса для класса USB CDC чипа EPS32;
5. Описание программного интерфейса для класса ESP32 USB DFU (MSC) чипа EPS32;
