PCA9515A повторитель шины I2C/SMBus 2-канальный 2-направленный (НЕРАБОЧИЕ)
Код товара: CTTL17077
Есть в наличии| 230 c |
| 230 c |
 |
|
|

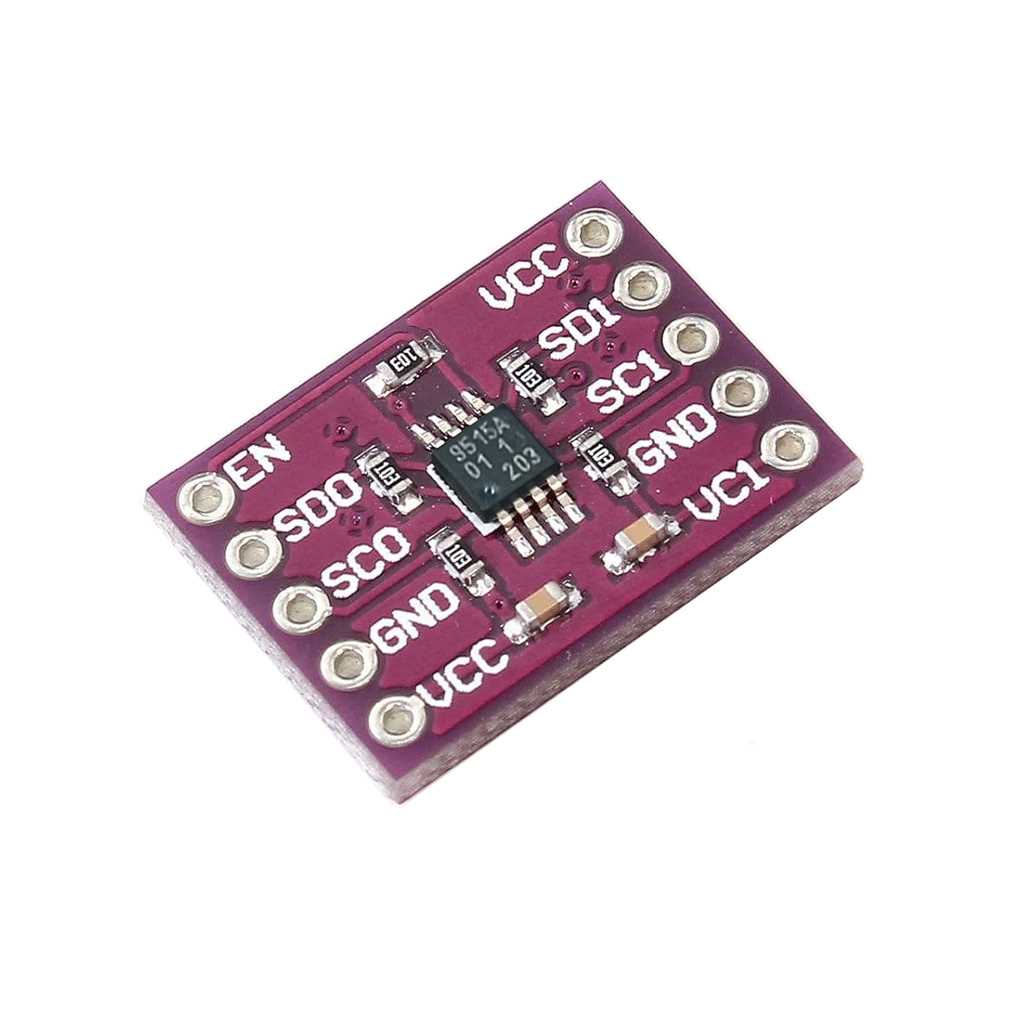

Обзор I2C-повторителя PCA9515A
Двухпроводный последовательный интерфейс I2C (также известный как IIC или TWI) и его технологически близкое ответвление SMBus широко применяются в современной микроэлектронике. Шина I2C встречается в смартфонах, планшетах, ПК, а также в промышленном и медицинском оборудовании. Интерфейс обеспечивает полудуплексную связь между микроконтроллерами (до 127 устройств на линии). Основные ограничения I2C — ограниченная дальность и скорость до 400 кГц.
Плата I2C-повторителя на чипе PCA9515A позволяет удвоить дистанцию связи между модулями. Модуль совместим с 3.3-вольтовой логикой, а его входы/выходы толерантны к сигналам до 5.5 В. Линии SDA и SCL подтянуты резисторами к раздельным входам VCC0 и VCC1, что даёт возможность согласовывать уровни 3.3 В с другими уровнями до 5.5 В. Управление работой осуществляется логическим входом EN (активен по умолчанию). Каскадное подключение нескольких репитеров не допускается из-за отсутствия контроля направления потока.
Технические характеристики
* Максимальная частота ограничена задержками, вносимыми репитером (должна быть менее 100 кГц или 400 кГц).
Комплектация и упаковка
Комплектация:
1? PCA9515A 2CH I2C Repeater Module
Упаковка:
Антистатический пакет
Размеры: 25 ? 18 ? 3 мм
Вес брутто: 3 г
Описание контактов
| EN | Управление функциональностью PCA9515A, активный высокоуровневый сигнал (по умолчанию) | VCC0 | Напряжение питания PCA9515A. Логический уровень входов/выходов SDA0 и SCL0 |
| SD0 (SDA0) | Двунаправленная линия данных I2C/TWI | SD1 (SDA1) | Двунаправленная линия данных I2C/TWI |
| SC0 (SCL0) | Двунаправленная линия синхронизации I2C/TWI | SC1 (SCL1) | Двунаправленная линия синхронизации I2C/TWI |
| GND | Общий (минусовой) | GND | Общий (минусовой) |
| VCC0 | Напряжение питания PCA9515A. Логический уровень входов/выходов SDA0 и SCL0 | VCC1 | Логический уровень входов/выходов SDA1 и SCL1 |

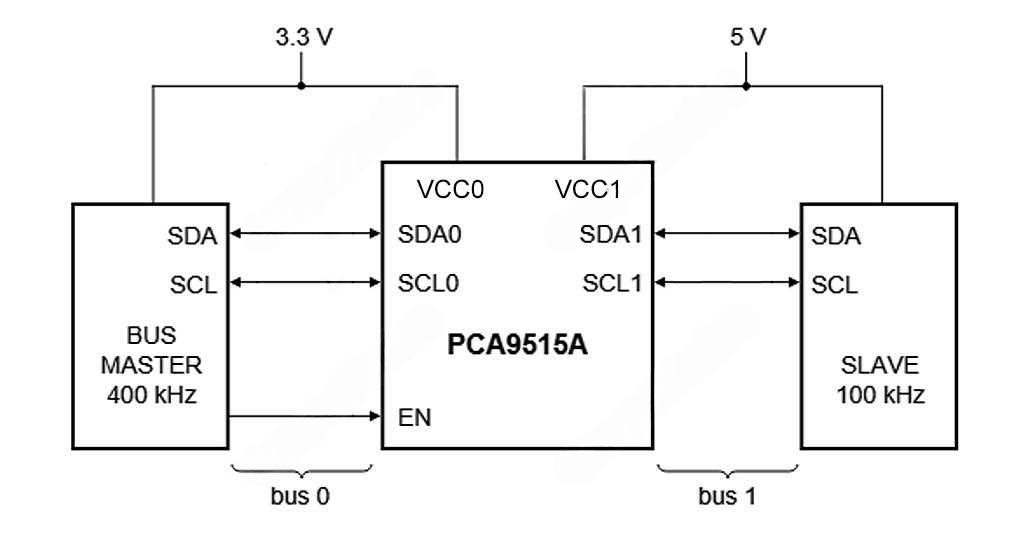

Схема подключения
Схематичный пример согласования I2C-устройств с разным уровнем логических сигналов и скоростью связи.
Документация
Спецификация I2C-повторителя PCA9515A
------------------
