PCIe TO 2-CH M.2 HAT Plus(B) Waveshare Адаптер 2-канальный NVME M.2 PCIe Gen2 для Raspberry Pi 5

Код товара: CTTL17066

Комплектация

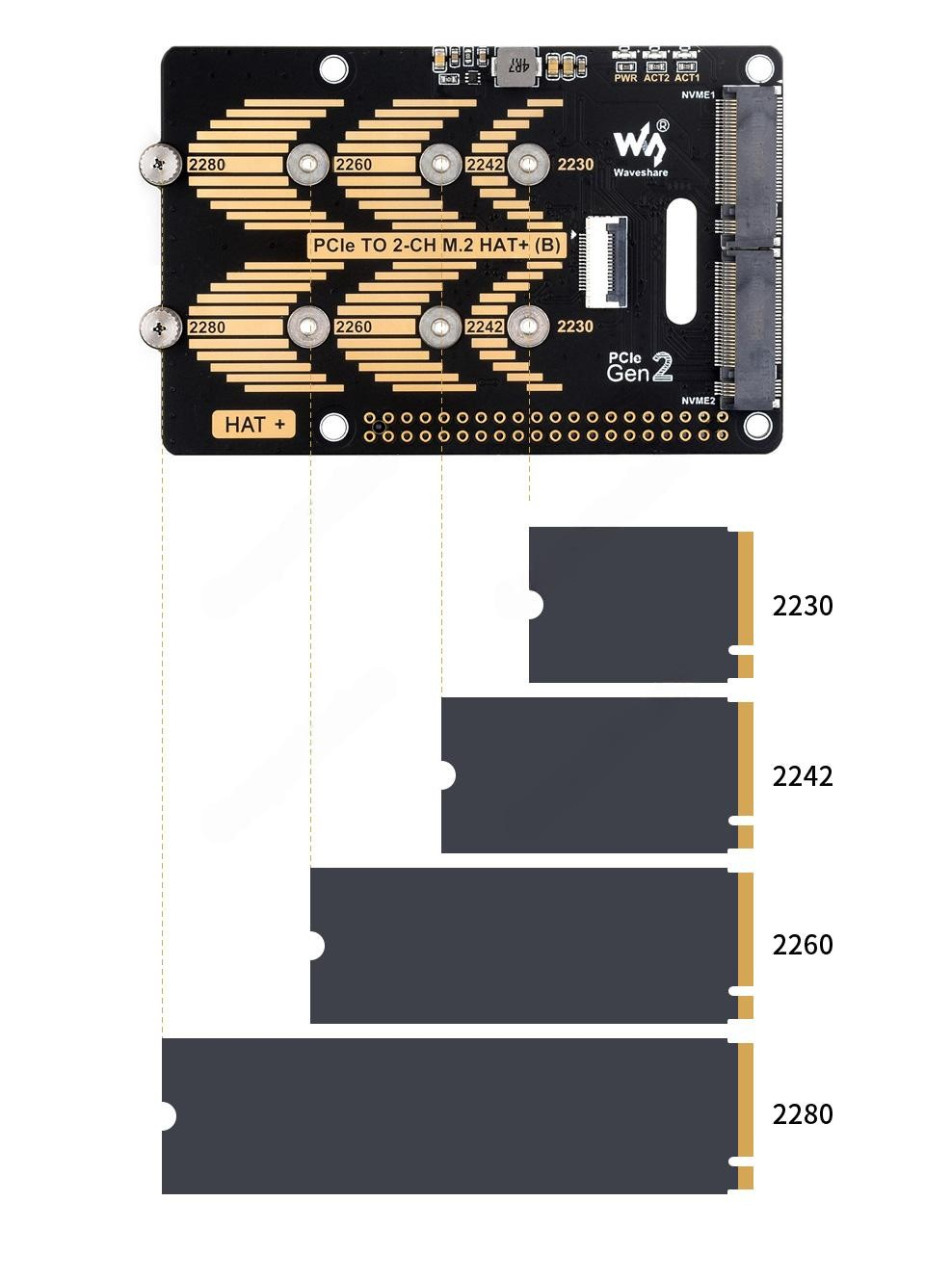

Архитектура одноплатного ПК Raspberry Pi 5 со свободным доступом к одноканальной шине PCIe 2.0 предоставляет возможность добавления платформе нового функционала с использованием разнообразных специализированных модулей и плат расширения RPi HAT. Наиболее востребованным решением для пользователей Raspberry Pi 5 является возможность интеграции электронных устройств, спроектированных в соответствии со спецификацией высокоскоростного протокола NVME M.2, к которым относятся растущее число всевозможных моделей твердотельных SSD-накопителей и ИИ-ускорителей. Плата адаптера PCIe TO 2-CH M.2 HAT+ (B) Waveshare обеспечивает совместимость RPi 5 c любыми устройствами NVME M.2 PCIe второго (Gen2) поколения в широком диапазоне физических размеров: 2230, 2242, 2260 и 2280. Адаптер поддерживает жёсткие диски с величиной встроенной памяти до 1ТБ, обладает максимально простыми подключением и настройкой ПО.

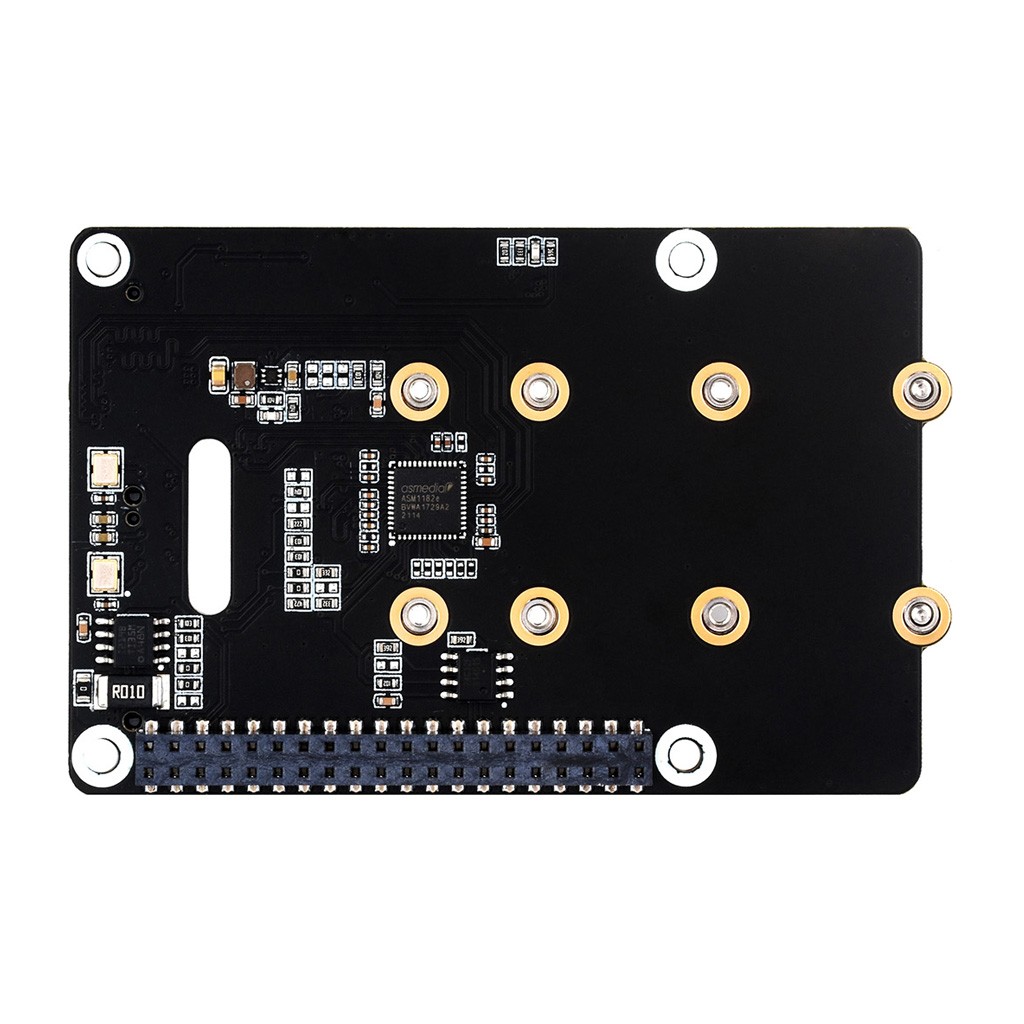

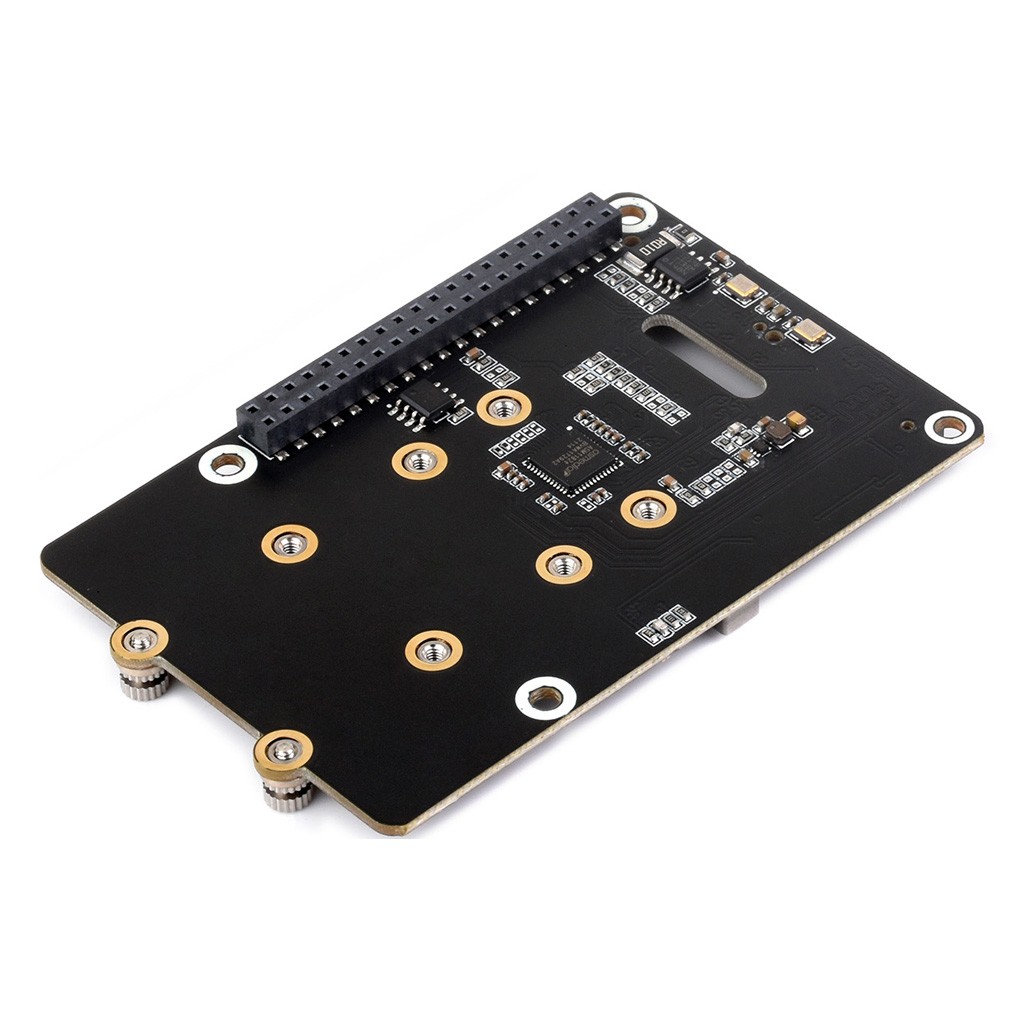

Адаптер PCIe TO 2-CH M.2 HAT+ (B) комплектуется двумя портами NVME M.2 M-Key и B&M Key, объединнёнными в одну общую шину данных через встроенный PCIe2-контроллер. В соответствии со спецификацией Raspberry Pi HAT, плата двухканального адаптера PCIe в NVME оснащается специализированным чипом памяти I2C EEPROM. Дополнительным плюсом предусмотрена опция мониторинга за энергопотреблением NVME-модулей, доступная через стандартный интерфейс I2C компьютера Raspberry Pi 5. Активность каждого из NVME-каналов и нормальное рабочее состояние платы отображаются световой индикацией ACT1, ACT2 и PWR.

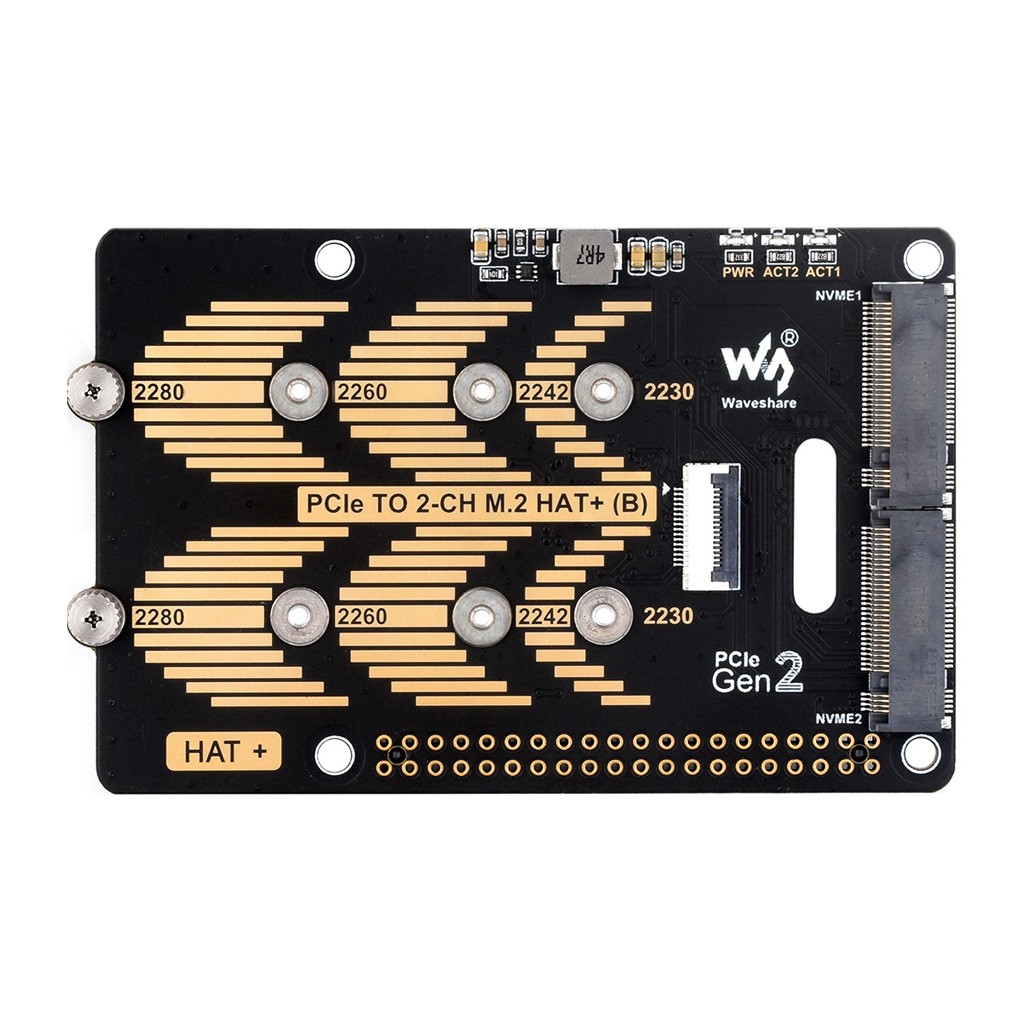

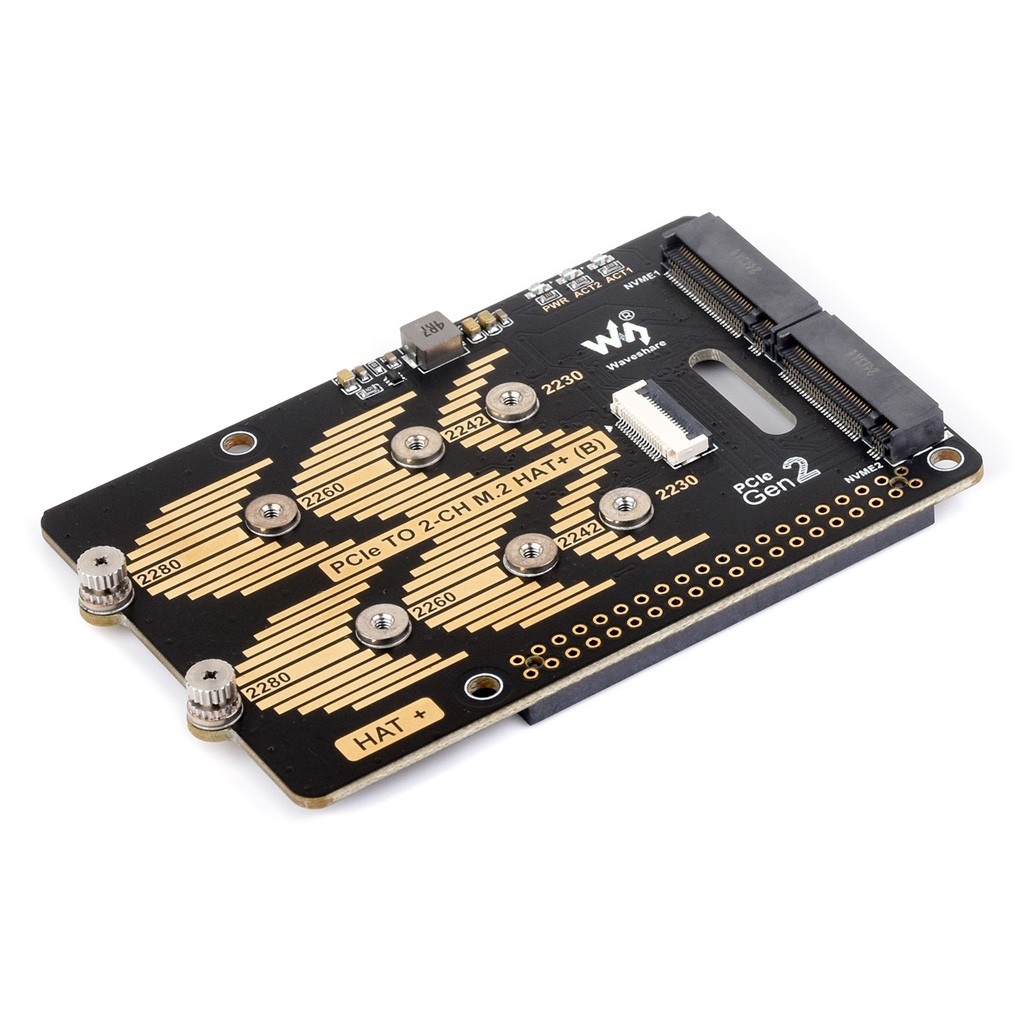

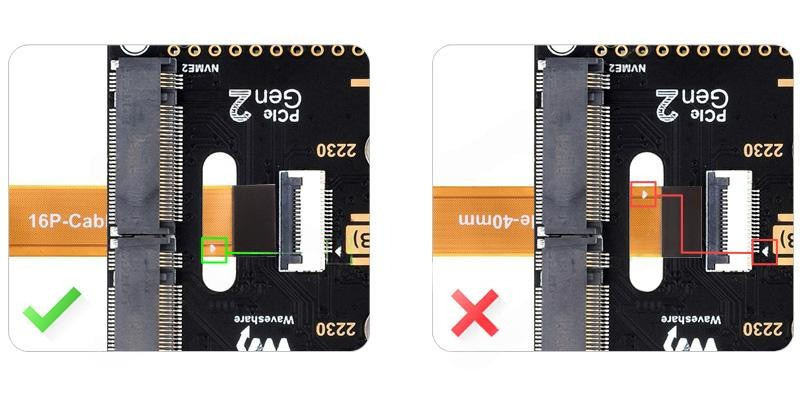

Два порта NVME адаптера PCIe TO 2-CH M.2 HAT+ (B) располагаются в направлении всей длины платы таким образом, чтобы легко поместились M.2-модули любого подходящего размера. Плата адаптера крепиться 4-мя стойками к одноплатному ПК RPi 5 и полностью перекрывает всю компоненты Raspberry Pi 5 с верхней стороны. Это следует учитывать, если планируется присоединение к коннекторам Cam/Disp внешних камер и дисплеев. Входящая в комплектацию соединительная штыревая колодка PBD-40L для портов общего назначения GPIO применяется при необходимости дальнейшего наращивания функционала всей системы. Плоский печатный кабель FPC16*0.5 для связи между PCIe TO 2-CH M.2 HAT+ (B) и Raspberry Pi 5 не асимметричен в разводке токопроводящих дорожек, первый его вывод промаркирован шелкографической меткой на плате адаптера.

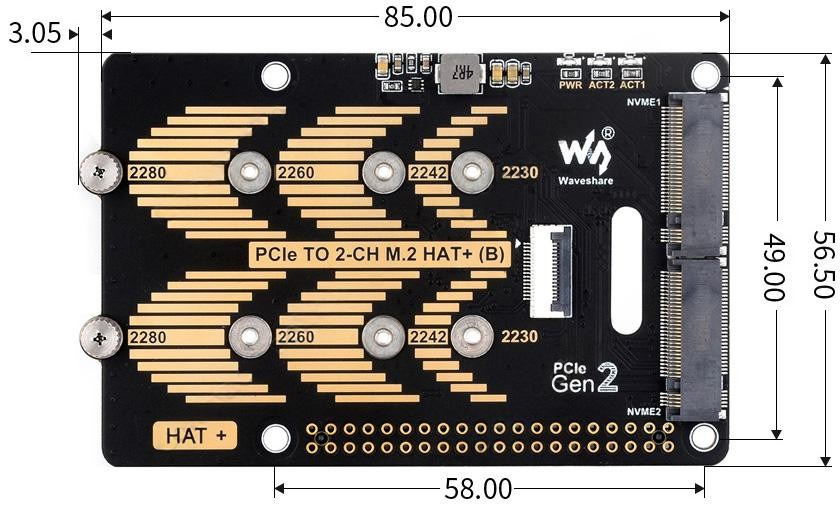

Физические размеры, мм

Документация и ПО

1. Инструкция по настройке ПО (англ., PDF);
2. Исходный код приложения PCIE_HAT_INA219 (zip-архив);
