PCIe TO M.2 MINI Waveshare Адаптер NVME M.2 для Raspberry Pi 5

Код товара: CTTL17067

Обратите внимание! Raspberry Pi 5, вентилятор охлаждения и NVME SSD 2242 не входят в комплектацию.

Технические характеристики

Комплектация

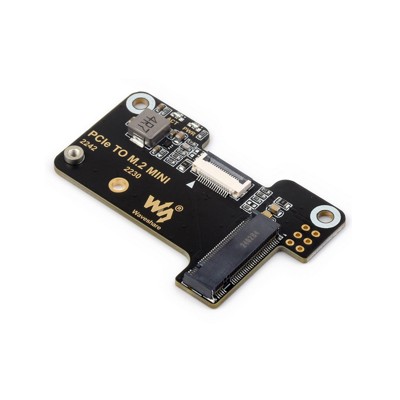

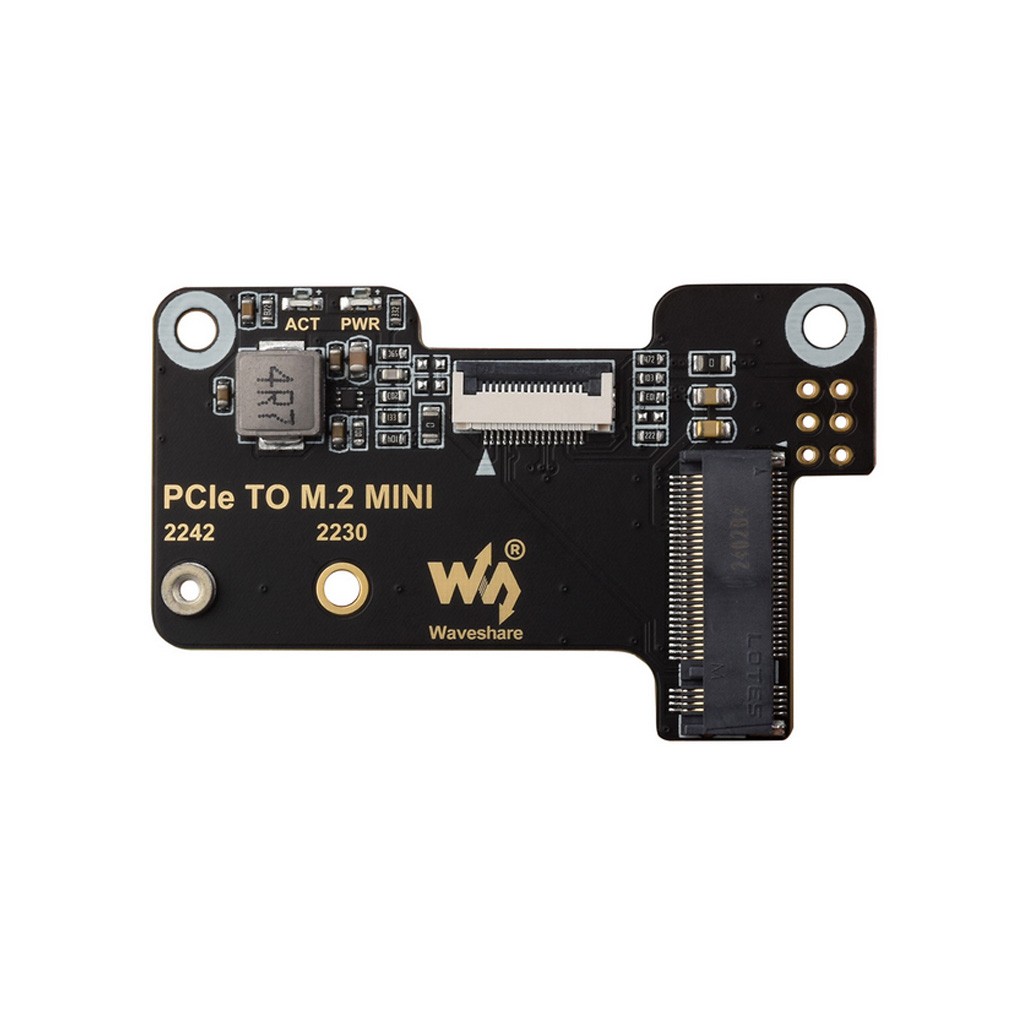

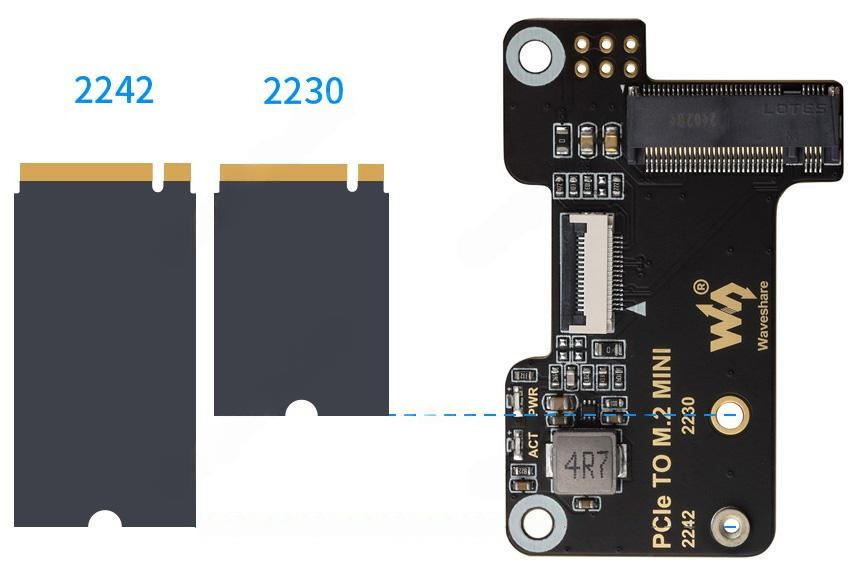

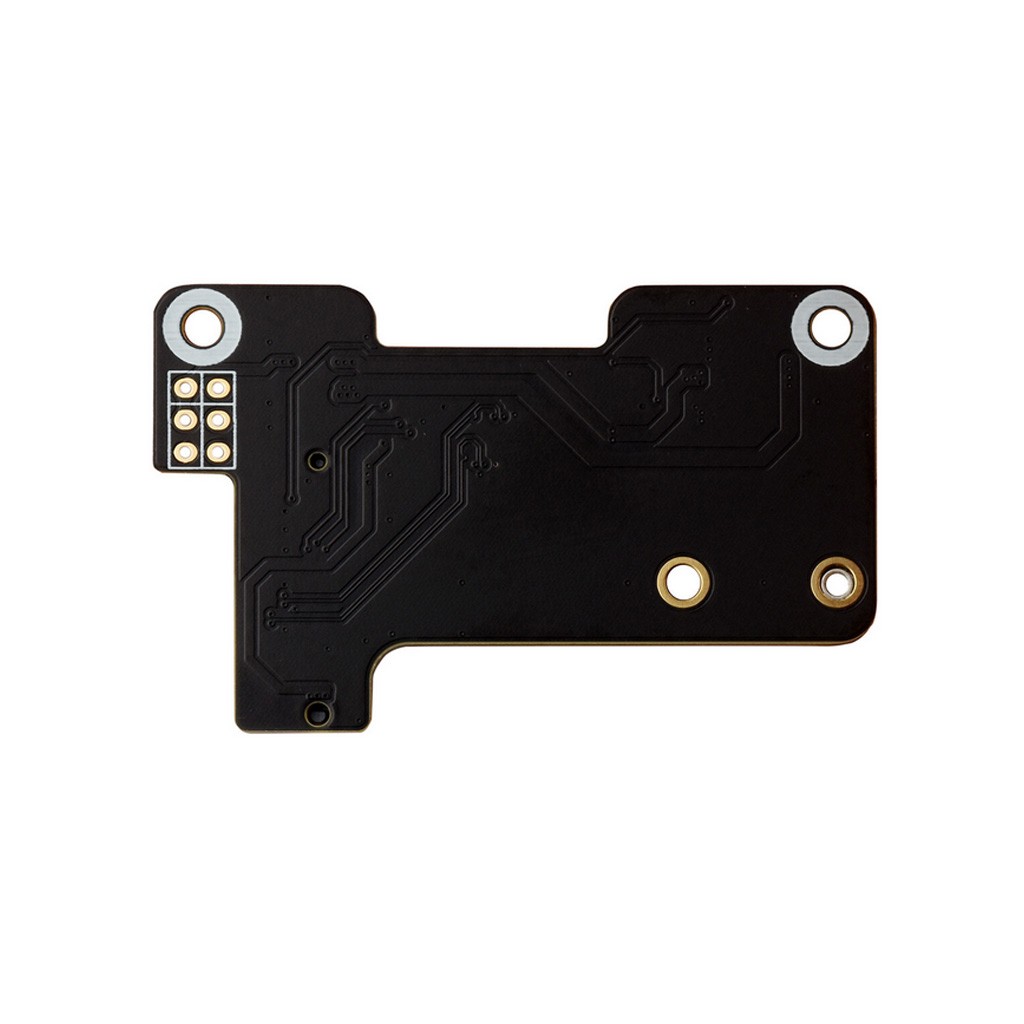

Архитектура одноплатного ПК Raspberry Pi 5 со свободным доступом к одноканальной шине PCIe 2.0 предоставляет возможность добавления платформе нового функционала с использованием разнообразных специализированных модулей и плат расширения HAT+. Наиболее востребованным решением для пользователей Raspberry Pi 5 является возможность интеграции электронных модулей, спроектированных в соответствии со спецификацией высокоскоростного протокола NVME M.2, к которым относятся растущее число многообразных моделей ИИ-ускорителей и твердотельных SSD-накопителей. Плата адаптера PCIe TO M.2 Mini Waveshare обеспечивает совместимость RPi5 c любыми устройствами SSD NVME M.2 с шиной PCIe второго (Gen2), либо третьего (Gen3) поколения, и физическими размерами 2230/2242. Адаптер имеет компактные размеры, поддерживает SSD объёмом памяти до 1ТБ и и обладает максимально простыми подключением и настройкой ПО.

Благодаря поперечному расположению коннектора NVME M.2, плата оставляет открытой большую часть RPi5, включая разъёмы камеры/дисплея и штыревую колодку портов общего назначения GPIO, не считая её первых 6 контактов, для которых в комплектацию входит дополнительный соединитель PBD-6L. Плоский печатный соединительный кабель FPC16*0.5 не асимметричен в разводке токопроводящих дорожек и требует подключение платы адаптера к RPi5 в соответствии с обозначением первых контактов.

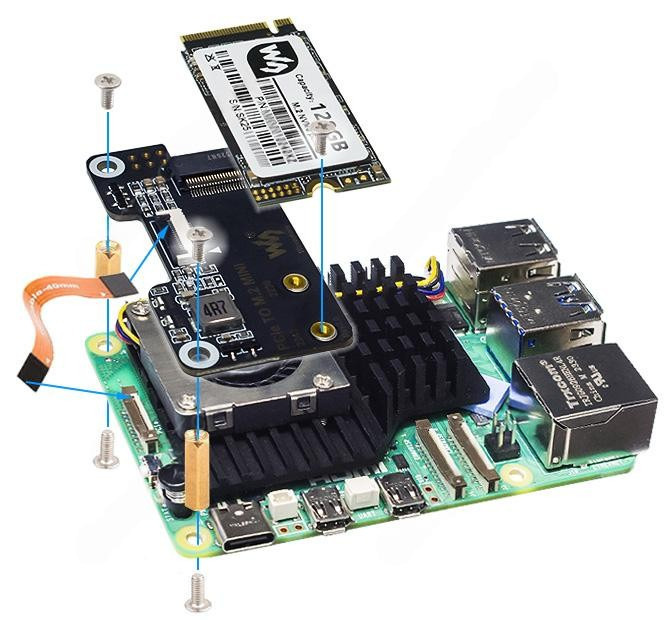

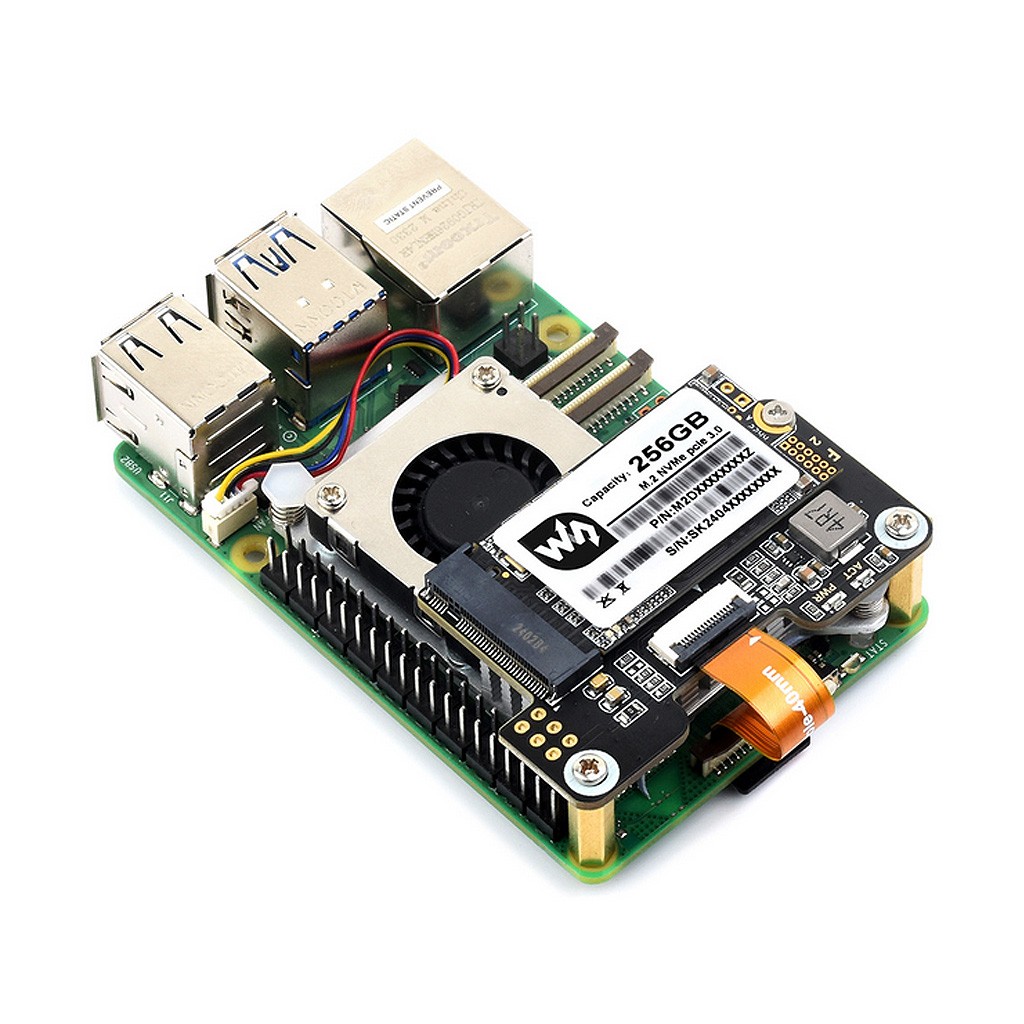

Пример сборки и установки PCIe TO M.2 MINI на Raspberry Pi 5

Обратите внимание! Raspberry Pi 5, вентилятор охлаждения и твердотельный накопитель NVME SSD 2242 изображены в качестве наглядного примера.

Документация

1. Инструкция по настройке ПО (англ., PDF);
