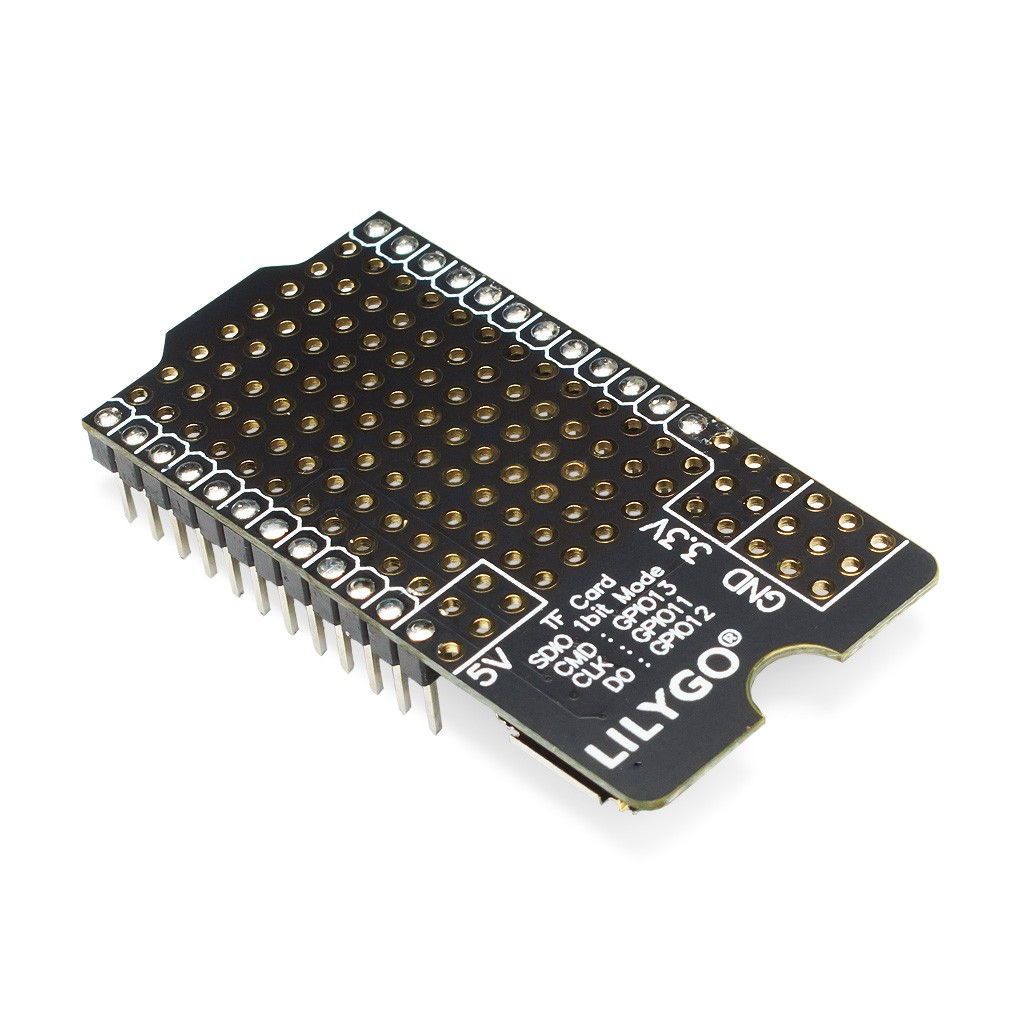

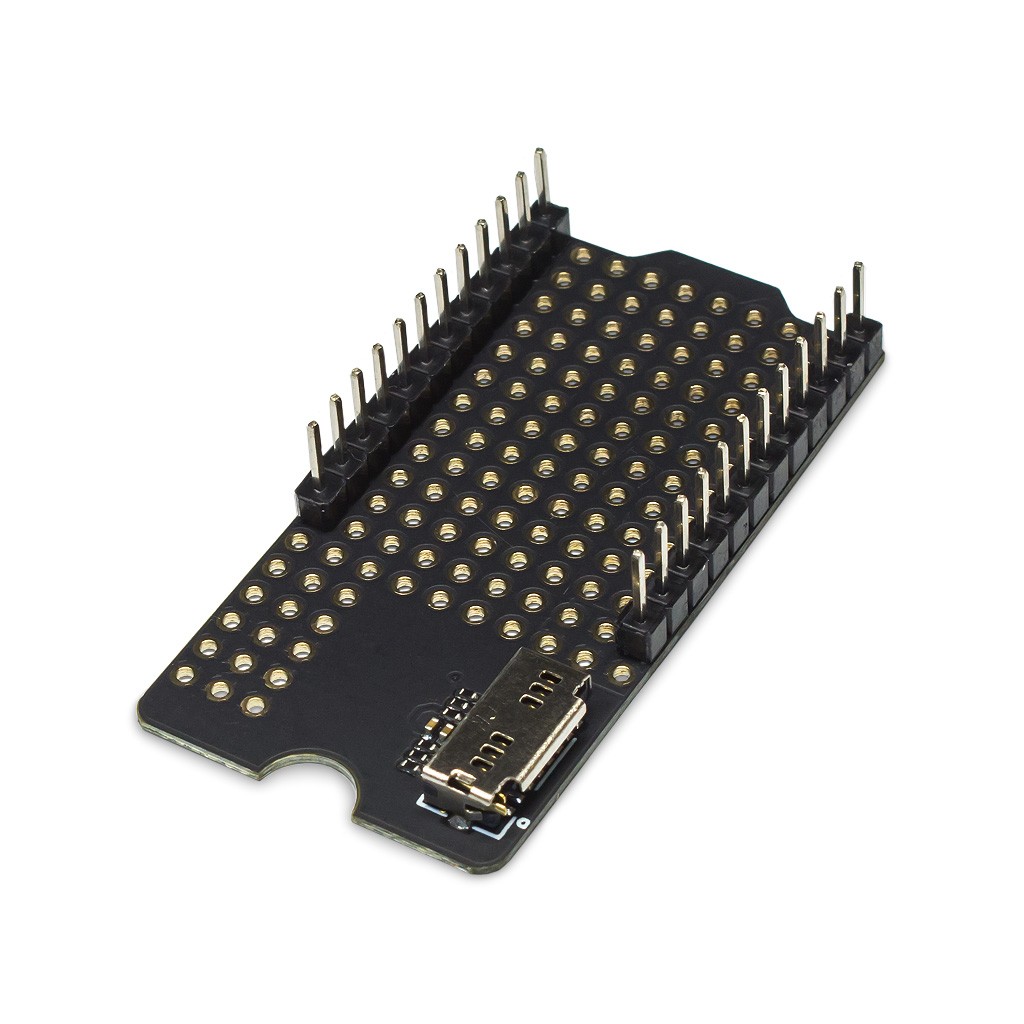

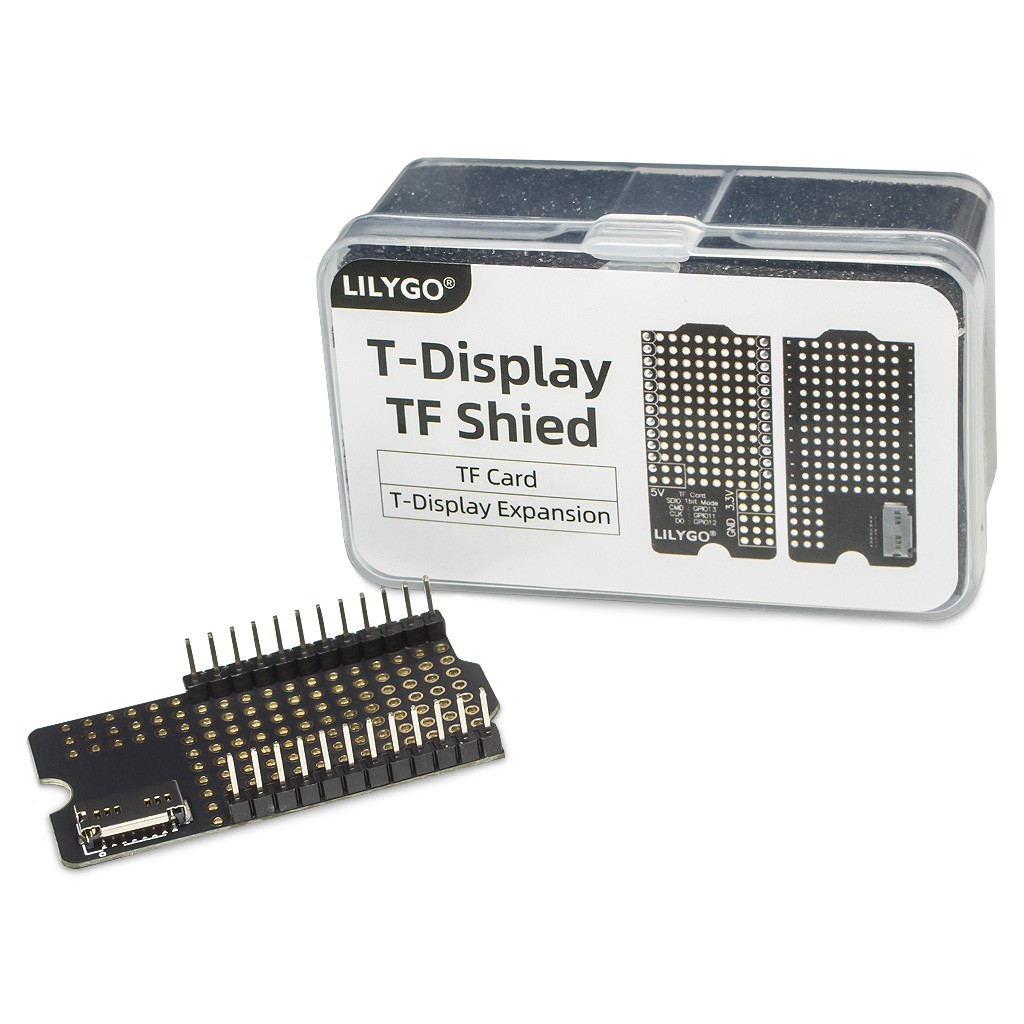

Макетная плата Lilygo T-Display TF Shield — незаменимая основа для разработки и тестирования различных вариантов электронной схемы, отвечающей за расширение функциональный возможностей дисплейных модулей Lilygo T-Display. Большая область из 121-го контактного отверстия с шагом 0.1 дюйма предоставляет разработчику свободу размещения любых электронных компонентов прототипируемой схемы. Встроенный в Lilygo T-Display TF Shield слот карты памяти MicroSD/TF с 1-битовым рабочим режимом добавляет контроллеру ESP32 дисплейного модуля Lilygo T-Display аппаратную опцию чтения/записи цифровых данных. Два установленных однорядных штыревых коннектора T-Display TF Shield позволяют легко и просто объединять друг с другом макетную плату и дисплейный модуль Lilygo T-Display.

Подавляющее число контактных отверстий платы T-Display TF Shield в области прототипирования ни к чему не привязаны. Остальная часть контактных отверстий разделены на группы с маркировками на плате 3.3V, 5V и GND. Эти группы контактов обеспечивают вывод соответствующего уровня напряжения, когда макетная плата и дисплейный модуль T-Display работают вместе. Физическая разводка интерфейса SD с указанием нумерации портов EPS32 нанесена шелкографией на верхнюю плоскость макетной платы.

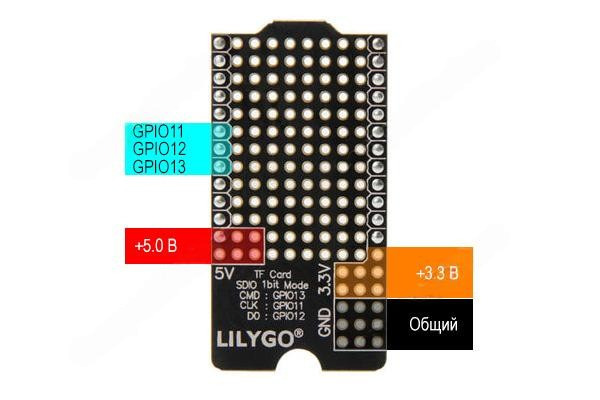

Диаграмма расположения функциональных контактов
