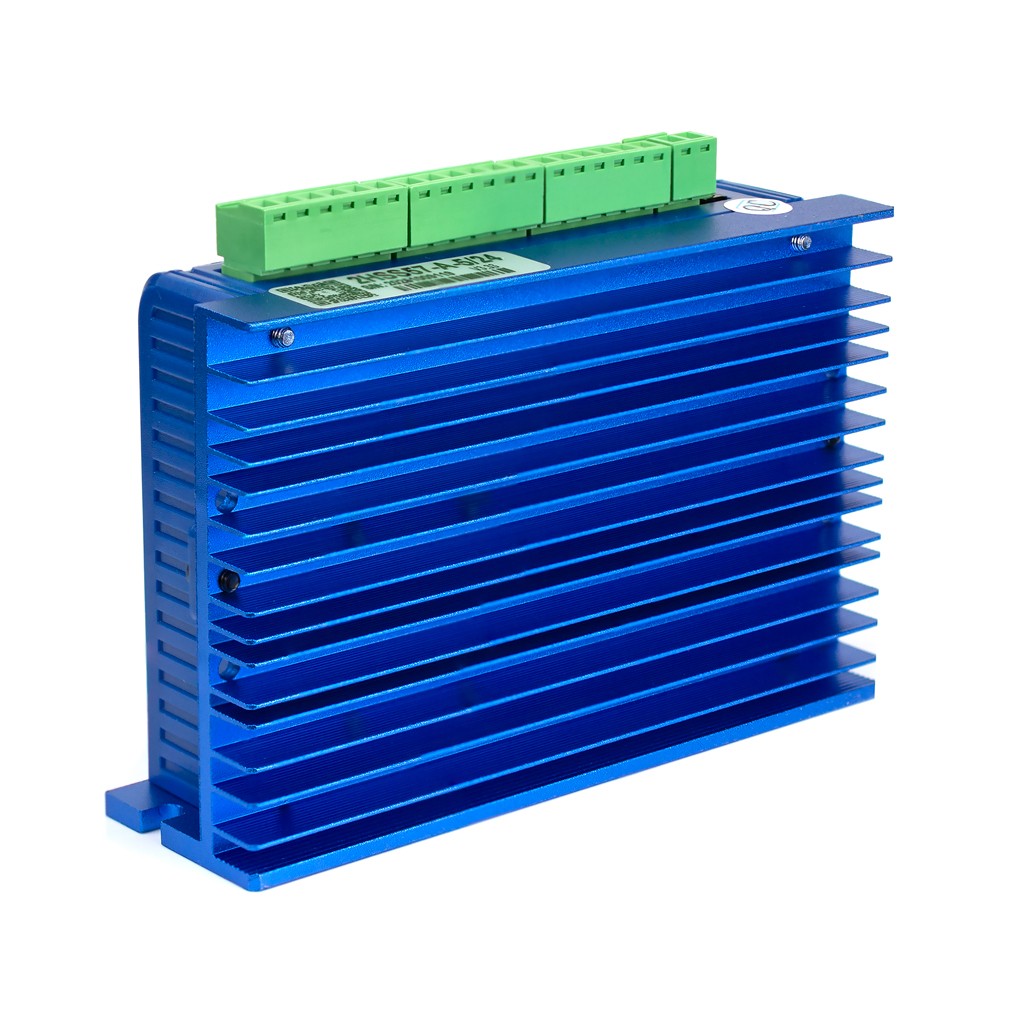

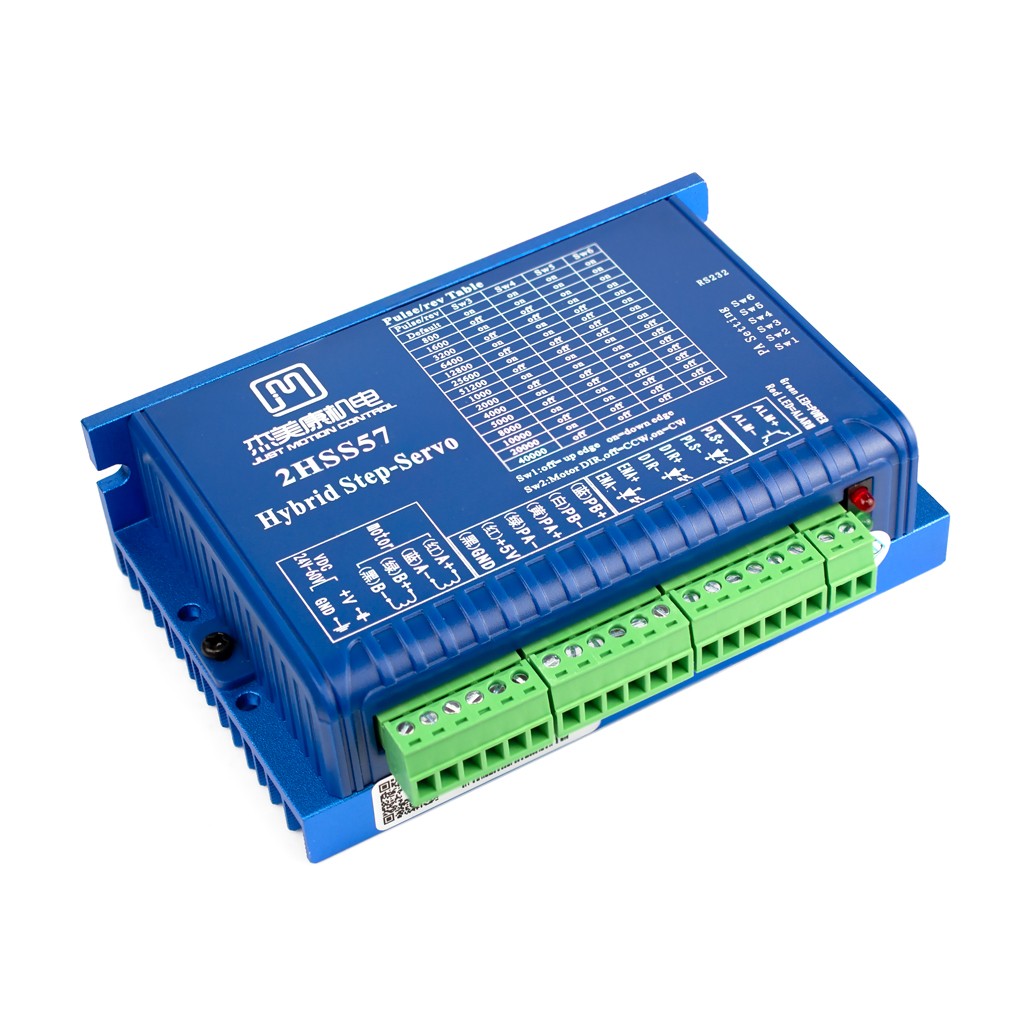

Драйвер JMC 2DM542-N для двух- и четырёхфазный гибридных шаговых моторов с открытым контуром управления.

Технические характеристики

Преимущества 2DM542

Cервоприводы, состоящие из шагового мотора и управляющего драйвера, довольно часто используются в промышленном оборудовании с повышенными требованиями к точности позиционирования. Драйвер 2DM542 — это электронное устройство, интегрирующее технологию сервоуправления в систему с гибридным двух- или четырёхфазным шаговым мотором с открытым контуром, не имеющим в собственной конструкции элементов обратной связи в виде установленного на вал квадратурного энкодера. 2DM542 обладает электрически изолированные входами импульсных сигналов управления, обеспечивающими совместимость с широким перечнем различных устройств, оперирующих логическим напряжением 5 ~ 24 вольта.

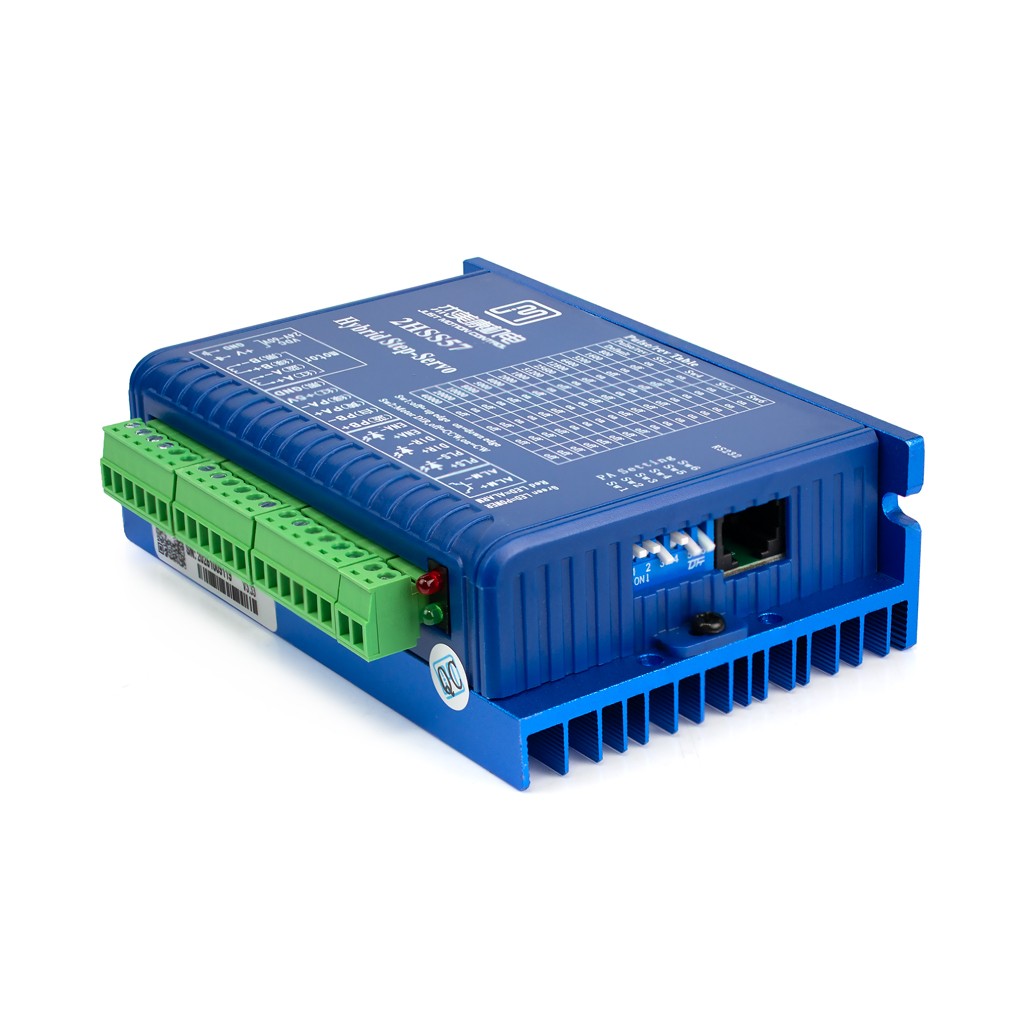

Драйвер 2DM542 обрабатывает входящие цифровые сигналы управления от ведущего устройства, самостоятельно балансирует рабочие токи и напряжение по электрическим обмоткам (фазам) шагового серводвигателя. Переключением в определённой последовательности работу индуктивных обмоток внутри шагового двигателя, драйвер заставляет вращаться вал в определённом направлении и на определённый угол. Драйвер серводвигателя 2DM542 имеет отличие от других моделей популярных драйверов дополнительной опцией гибкой настройки рабочих характеристик, включая выбор режимов управления Pul+Dir или CW/CCW. Драйвер 2DM542 комплектуется портом последовательной коммуникации RS232 (боковой коннектор RJ-45) для настройки параметров драйвера из ПК-приложения или с использованием внешнего модуля ручной интеллектуальной настройки (Handheld Intelligent Setting Unit, HISU).

Двухфазный драйвер 2DM542 способен управлять серводвигателями типоразмеров Nema23, Nema24 и Nema34, максимальный рабочий ток фазы которых не превышает 4.2А. Драйвер рекомендован производителем для использования с моторами моделей: 57J1841-420, 57J1856-440, 57J1880-450, 57J18100-440 или 57J18112-435. Поддерживаются двухфазные биполярные моторы, а также униполярные четырёхфазные моторы с независимыми индуктивными обмотками.

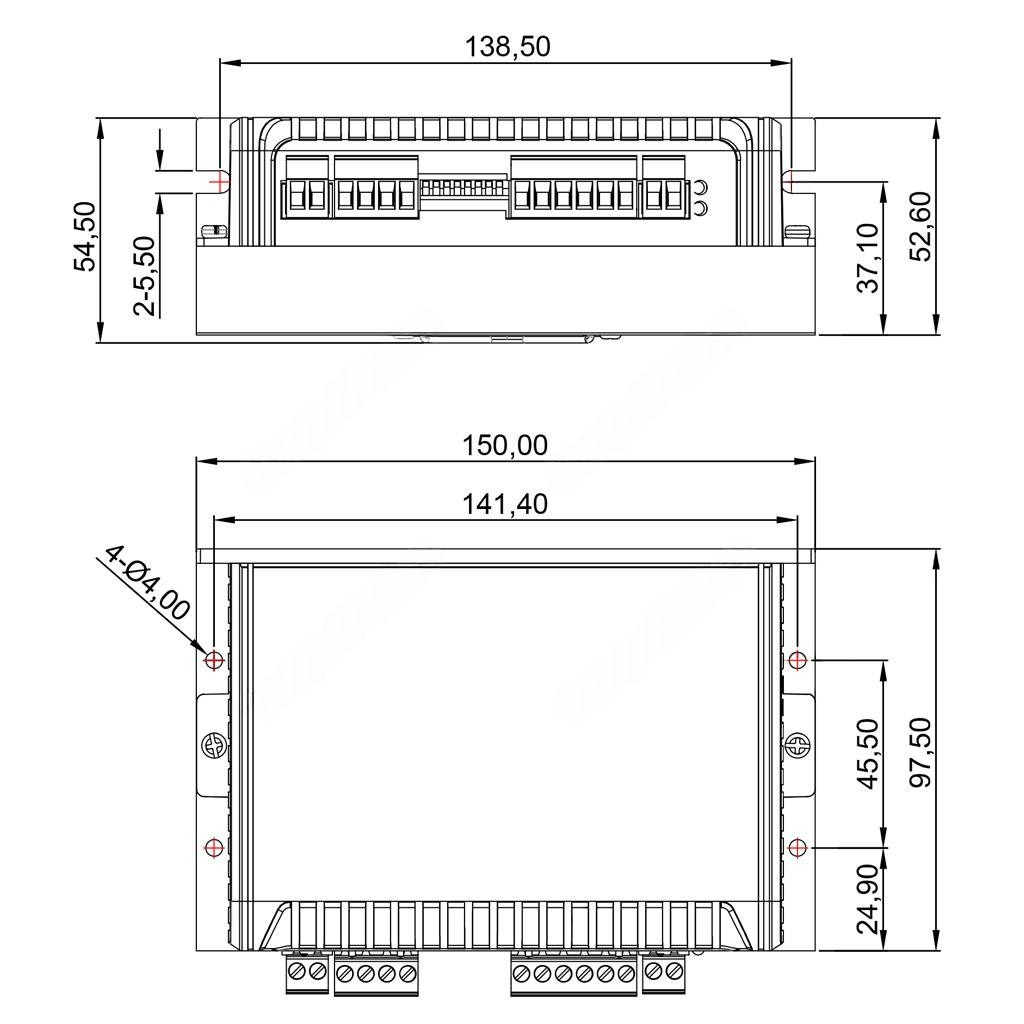

Физические размеры, мм

Документация и ПО

1. Руководство пользователя драйвером 2DM542 (PDF);
2. Приложение JmcServoStepperPcControl v2.5.1 для ПК Windows (zip-архив);
