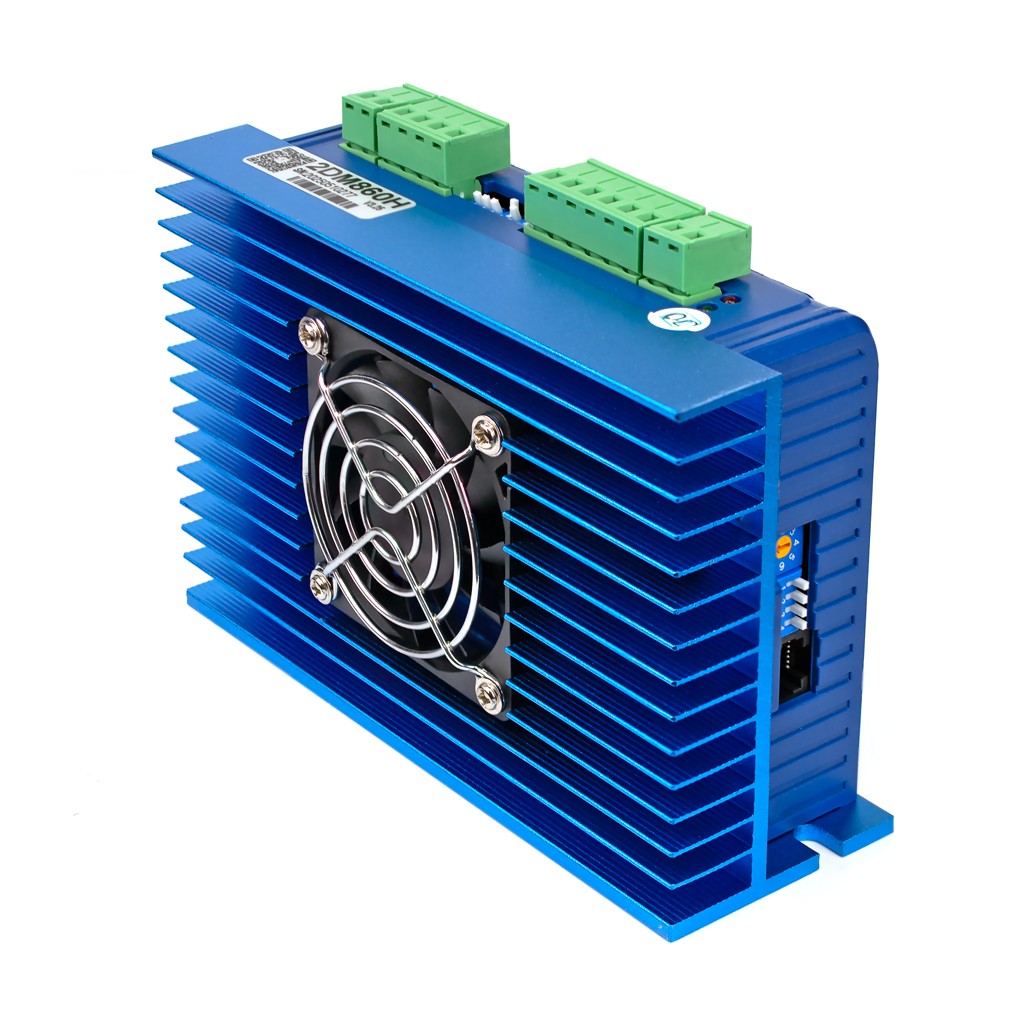

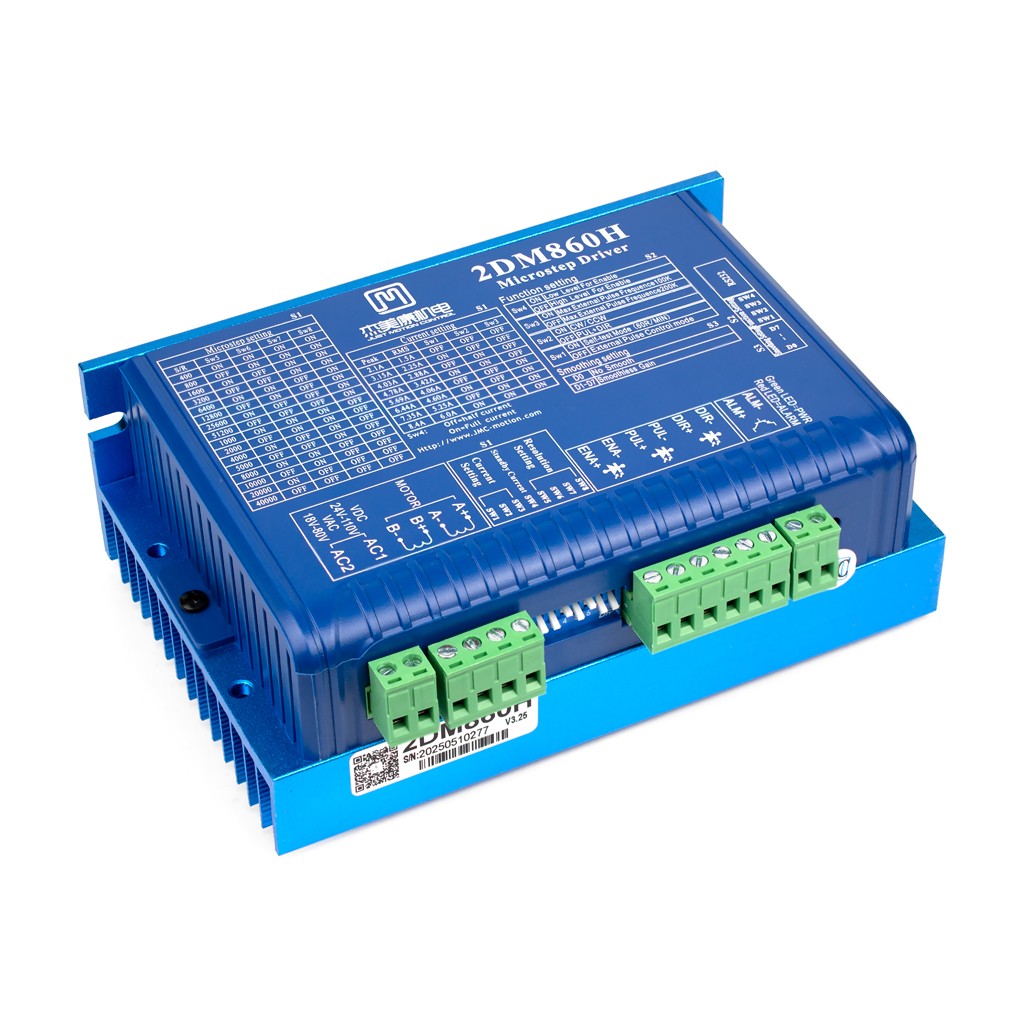

Драйвер JMC 2DM860H для двух- и четырёхфазный гибридных шаговых моторов с открытым контуром управления.

Технические характеристики

Преимущества 2DM860H

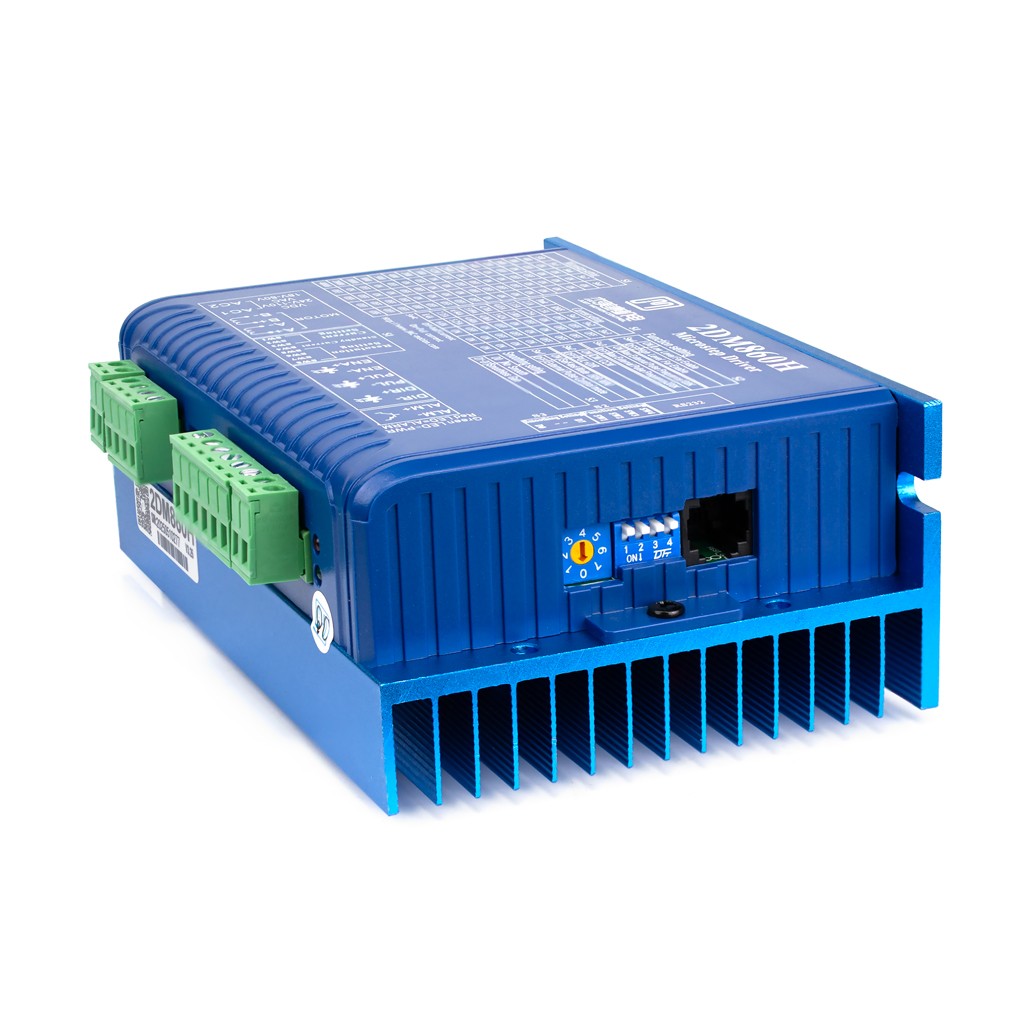

Cервоприводы, состоящие из шагового мотора и управляющего драйвера, довольно часто используются в промышленном оборудовании с повышенными требованиями к точности позиционирования. Драйвер 2DM860H — это электронное устройство, интегрирующее технологию сервоуправления в систему с гибридным двух- или четырёхфазным шаговым мотором с открытым контуром, не имеющим в собственной конструкции элементов обратной связи в виде установленного на вал квадратурного энкодера. 2DM860H обладает электрически изолированные входами импульсных сигналов управления, обеспечивающими совместимость с широким перечнем различных устройств, оперирующих логическим напряжением 5 ~ 24 вольта. Драйвер комплектуется портом последовательной коммуникации RS232 (боковой коннектор RJ-45) для настройки параметров драйвера из ПК-приложения или с использованием внешнего модуля ручной интеллектуальной настройки (Handheld Intelligent Setting Unit, HISU).

Драйвер 2DM860H обрабатывает входящие цифровые сигналы управления от ведущего устройства, самостоятельно балансирует рабочие токи и напряжение по электрическим обмоткам (фазам) шагового серводвигателя. Переключением в определённой последовательности работу индуктивных обмоток внутри шагового двигателя, драйвер заставляет вращаться вал в определённом направлении и на определённый угол. Драйвер серводвигателя 2DM860H имеет отличие от других моделей популярных драйверов дополнительной опцией ручной регулировки активного фронта сигнала, предельной частоты импульсов, выбора режимов управления Pul+Dir или CW/CCW, а также изменения коэффициента сглаживания импульсов.

Двухфазный драйвер 2DM860H способен управлять серводвигателями типоразмеров Nema24 и Nema34, максимальный рабочий ток фазы которых не превышает 6А. Драйвер рекомендован производителем для использования с моторами моделей: 86J1865-450, 86J1880-460, 86J1898-460, 86J18118-460, 86J18128-460 или 86J18156-460. Поддерживаются двухфазные биполярные моторы, а также униполярные четырёхфазные моторы с независимыми индуктивными обмотками.

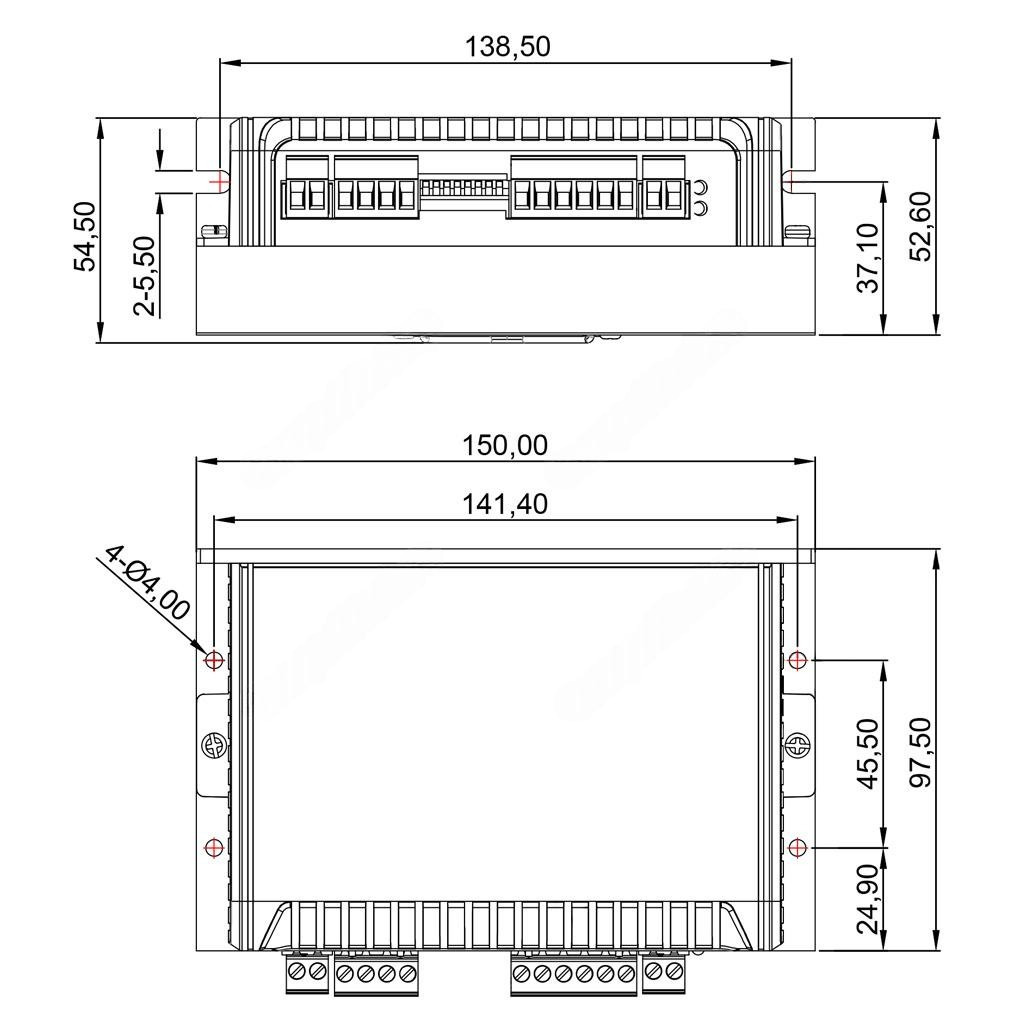

Физические размеры, мм

Документация и ПО

1. Руководство пользователя драйвером 2DM860H (PDF);
2. Приложение JmcServoStepperPcControl v2.5.1 для ПК Windows (zip-архив);
