iHSS57-36-30 Интегрированный шаговый сервомотор Nema23
Код товара: CTTL17153
Есть в наличии| 12830 c |
| 12830 c |
 |
|
|
Описание

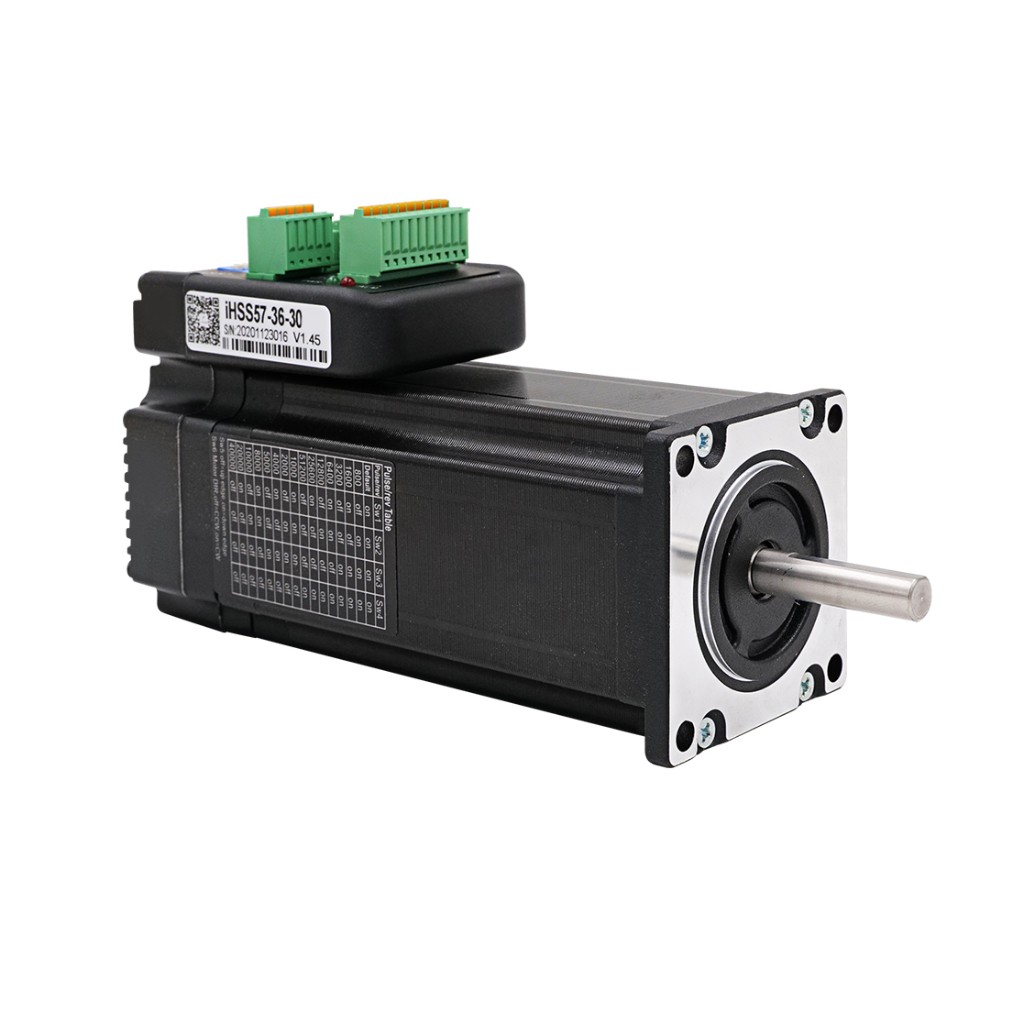

Интегрированный шаговый сервомотор iHSS57-36-30 JMC Nema23
Технические характеристики
Интегрированный шаговый сервомотор сочетает в собственной конструкции несколько компонентов. В едином целом объединены мощный бесколлекторный электродвигатель, энкодер, выполняющий наблюдение за угловым поворотом вала двигателя, а также блоки управления, частотного преобразователя и ввода-вывода сигналов. Его начинка намного сложнее и более функциональна в отличии от привычной связки из шагового двигателя в паре с внешним контроллером управления, зачастую используемых в различного рода механизмах перемещения, таких как 3D-принтеры, станки с ЧПУ и аналогичных устройствах. Интегрированный шаговый сервомотор iHSV57-36-30 обладает высоким крутящим моментом в сегменте низких скоростей. Он позволяет добиться намного более высокой точности и плавности позиционирования движущихся частей промышленного оборудования.
Встроенный драйвер интегрированного шагового сервомотора обладает стандартными, оптически развязанными интерфейсами управления мотором PULSE/DIR/ENA и обратной связи с ведомым контроллером ALM/PED, включая визуальную светодиодную сигнализацию аварийного состояния. Уровень напряжения логических сигналов управления поддерживается в интервале от 5В до 24В. Обязательно добавление в каждую линию токоограничивающего резистора 3-5 кОм. Регулировка драйвера выполняется специализированным программным обеспечением через порт последовательной коммуникации COM1 (RS232) или с помощью внешнего модуля HISU-DM (Handheld Intelligent Setting Unit). Либо способом ручной переустановки DIP-включателей S1-S4 в фиксированное положение, соответствующее выбранной характеристике. Переключатель S5 отвечает за изменение направления вращения вала мотора с прямого на реверсивное или наоборот. S6 позволяет настроить логику драйвера сервомотора на обработку входящего сигнала управления по переднему (восходящему) или заднему (спадающему) фронтам.
Настройка DIP-переключателями
| DIP-переключатель | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| Импульс/оборот | ||||
| По умолчанию | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |
Правило маркировки изделия
- Интегрированный шаговый сервомотор с замкнутым контуром (Integrated closed-loop stepper-servo motor);
- Размер моторной базы: 57 = 57мм (Nema23);
- Напряжение питания: 36 = 36 вольт постоянного тока (DC);
- Удерживающий момент: 30 = 3 Nm;
- Длина вала мотора, стандартная по умолчанию;
- Интерфейс управления: RC= RS485+CAN, EC= EtherCAT, по умолчанию Step/Dir/Ena;
- Серийный номер дизайна, по умолчанию стандартный;
