Серводвигатель iHSV60-30-40-48, высокоскоростной с модулем управления
Код товара: CTTL17155
Есть в наличии| 20930 c |
| 20930 c |
 |
|
|
Описание
Технические характеристики
Интегрированный сервопривод сочетает в собственной конструкции несколько компонентов. В едином целом объединены мощный и практически бесшумный трёхфазный бесколлекторный электродвигатель, энкодер, выполняющий наблюдение за угловым поворотом вала двигателя, а также блоки управления, частотного преобразователя и ввода-вывода сигналов. Его начинка намного сложнее и более функциональна в отличии от привычной связки из серводвигателя в паре с внешним контроллером управления, зачастую используемых в различного рода механизмах перемещения, таких как 3D-принтеры, станки с ЧПУ и аналогичных устройствах. Интегрированный сервопривод iHSV60-30-40-48 обладает стабильным крутящим моментом во всём диапазоне номинальной скорости и высокой скоростью вращения вала. Он позволяет увеличить скорость движущихся частей промышленного оборудования без ощутимой потери мощности.
Встроенный драйвер интегрированного сервопривода с замкнутым контуром обладает стандартными, оптически развязанными интерфейсами управления мотором PULSE/DIR/ENA и обратной связи с ведомым контроллером ALM/PED, включая визуальную светодиодную сигнализацию аварийного состояния. Уровень напряжения логических сигналов управления поддерживается в интервале от 5В до 24В. Обязательно добавление в каждую линию токоограничивающего резистора 3-5 кОм. Регулировка драйвера выполняется специализированным программным обеспечением через порт последовательной коммуникации COM1 (RS232) или с помощью внешнего модуля HISU-DM (Handheld Intelligent Setting Unit). Либо способом ручной переустановки DIP-включателей S1-S4 в фиксированное положение, соответствующее выбранной характеристике. Переключатель S5 отвечает за изменение направления вращения вала мотора с прямого на реверсивное или наоборот. S6 позволяет настроить логику драйвера сервопривода на обработку входящего сигнала управления по переднему (восходящему) или заднему (спадающему) фронтам.

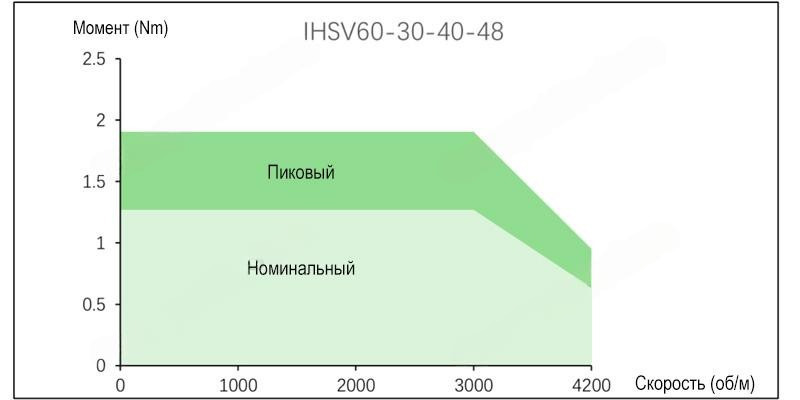

Кривая момента
Настройка DIP-переключателями
| DIP-переключатель | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| Импульс/оборот | ||||
| По умолчанию | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |
Правило маркировки изделия
- Интегрированный сервопривод с замкнутым контуром (Integrated closed-loop servo motor);
- Размер моторной базы: 60 = 60мм (Nema24);
- Обороты вала мотора в минуту: 30 (х100) = 3000;
- Выходная мощность: 40 (х10 Вт) = 400 Вт;
- Напряжение питания: 48 = 48 вольт постоянного тока (DC);
- Интерфейс управления: R= RS485, RC= RS485+CAN, EC= EtherCAT, без обозначения = по умолчанию Step/Dir/Ena;
Документация и ПО
- Спецификация интегрированного сервопривода JMC iHS60-30-40-48 (PDF + 3D-модель);
- ПК-приложение JMC Servo Stepper Studio v 2.5.1 (zip-архив);
------------------
