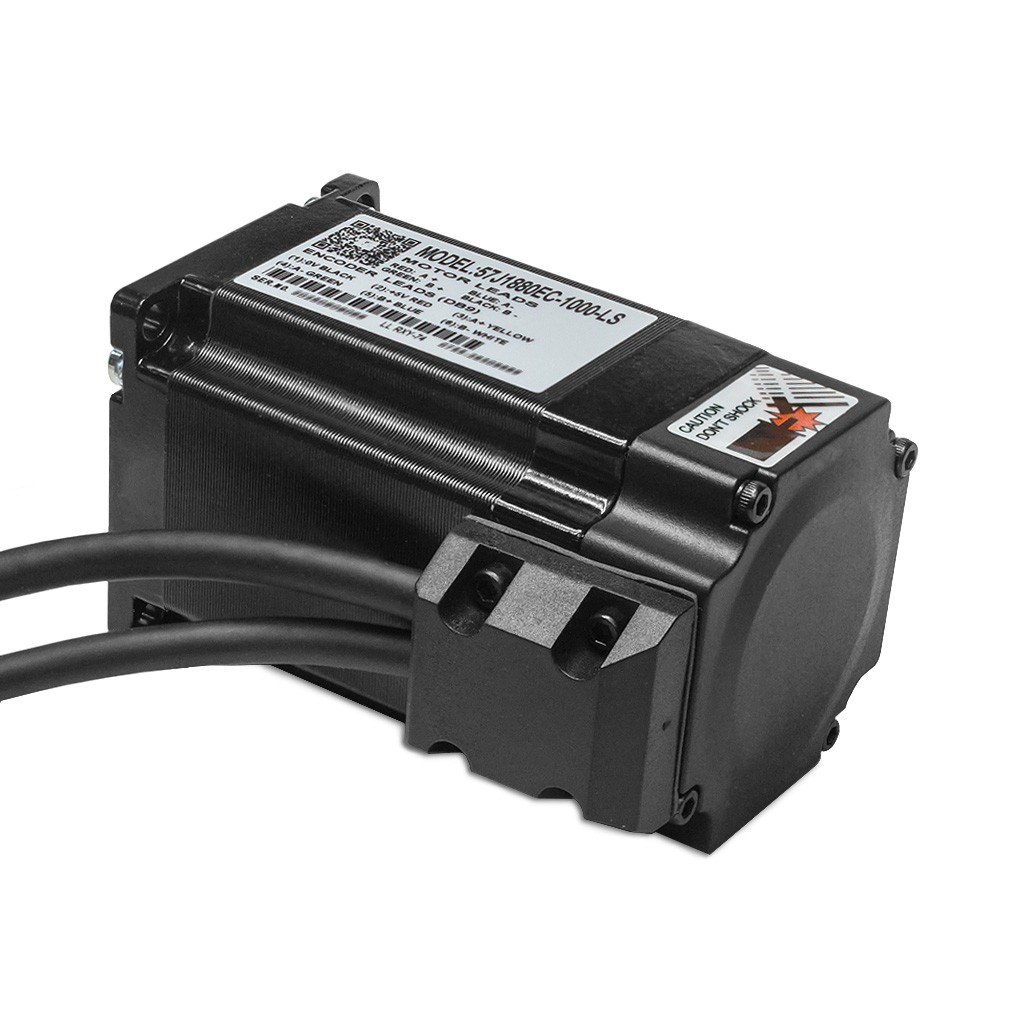

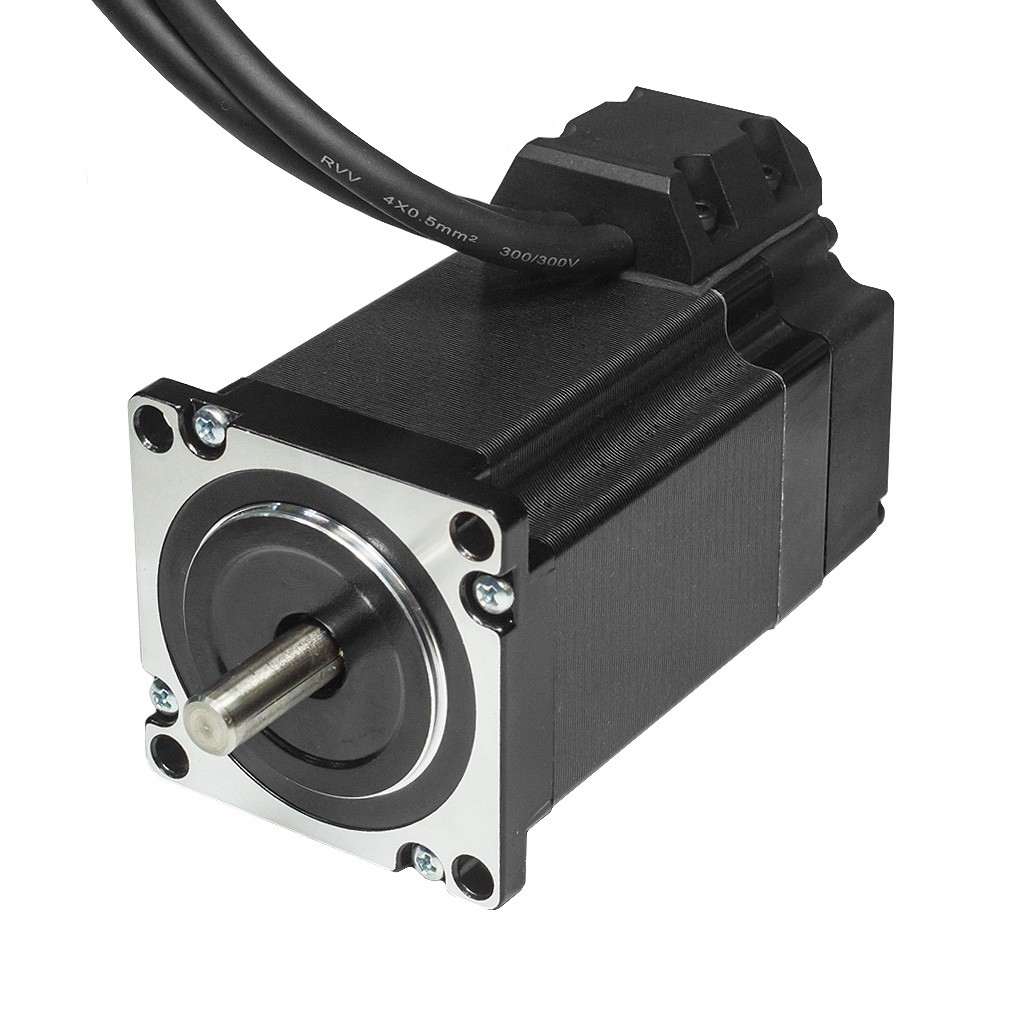

Гибридный бесколлекторный шаговый мотор JMC 57J1880EC-1000-LS с энкодером — частый элемент движимого механизма в современных промышленных автоматизированных системах. Например, "шаговик" применяется в CNC-станках для гравировки или лазерной резки, в 3D-принтерах, в робототехнике и в других направлениях. Гибридный шаговый двигатель способен вращать собственный вал на угол 1.8° и даже меньший, если предполагается использование дробления шага, обеспечивая наивысшую точность позиционирования подвижной части конструкции. Встроенный высокоточный энкодер с разрешением 1000 импульсов на оборот реализует цифровой канал обратной связи для схем управления с закрытым контуром. По данным от энкодера, специализированный драйвер или иное устройство, контролирующее работу шагового мотора, может отслеживать положение вала и осуществлять коррекцию пропущенных шагов, если драйвером предусмотрена подобная опция. Модель JMC 57J1880EC-1000-LS комплектуется стандартным универсальным соединительным коннектором DB9 от энкодера, упрощающим интеграцию гибридного шагового мотора в любое совместимое оборудование.

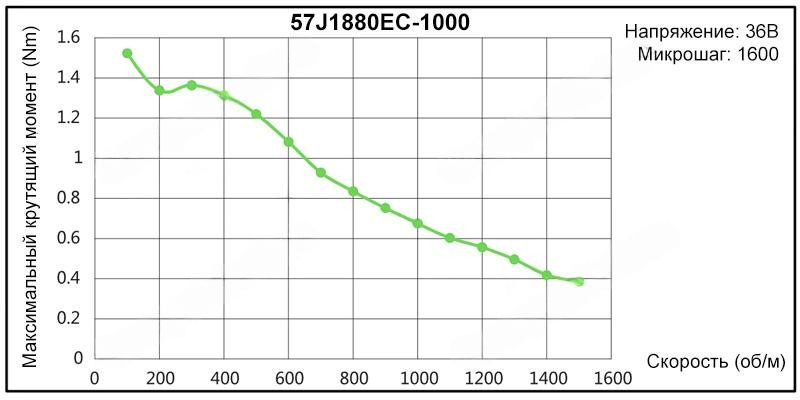

Кривая момента

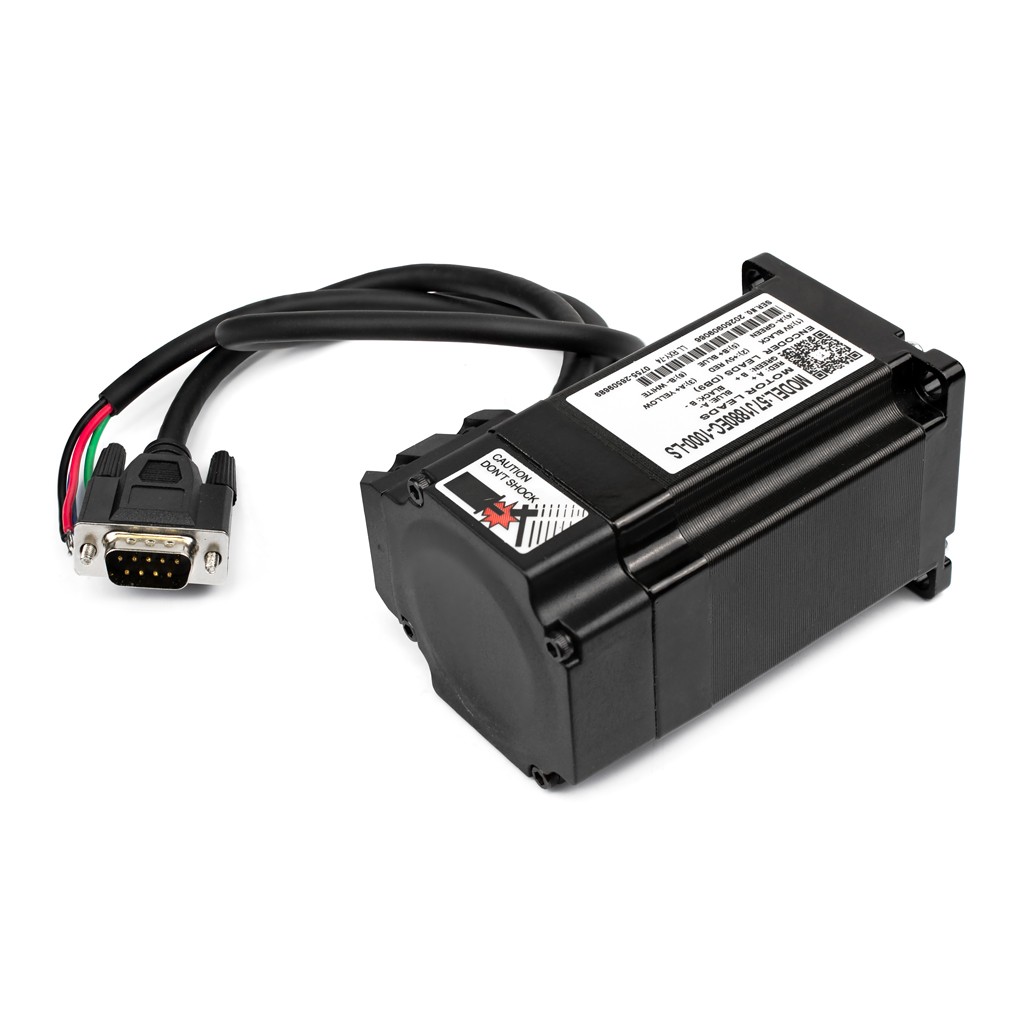

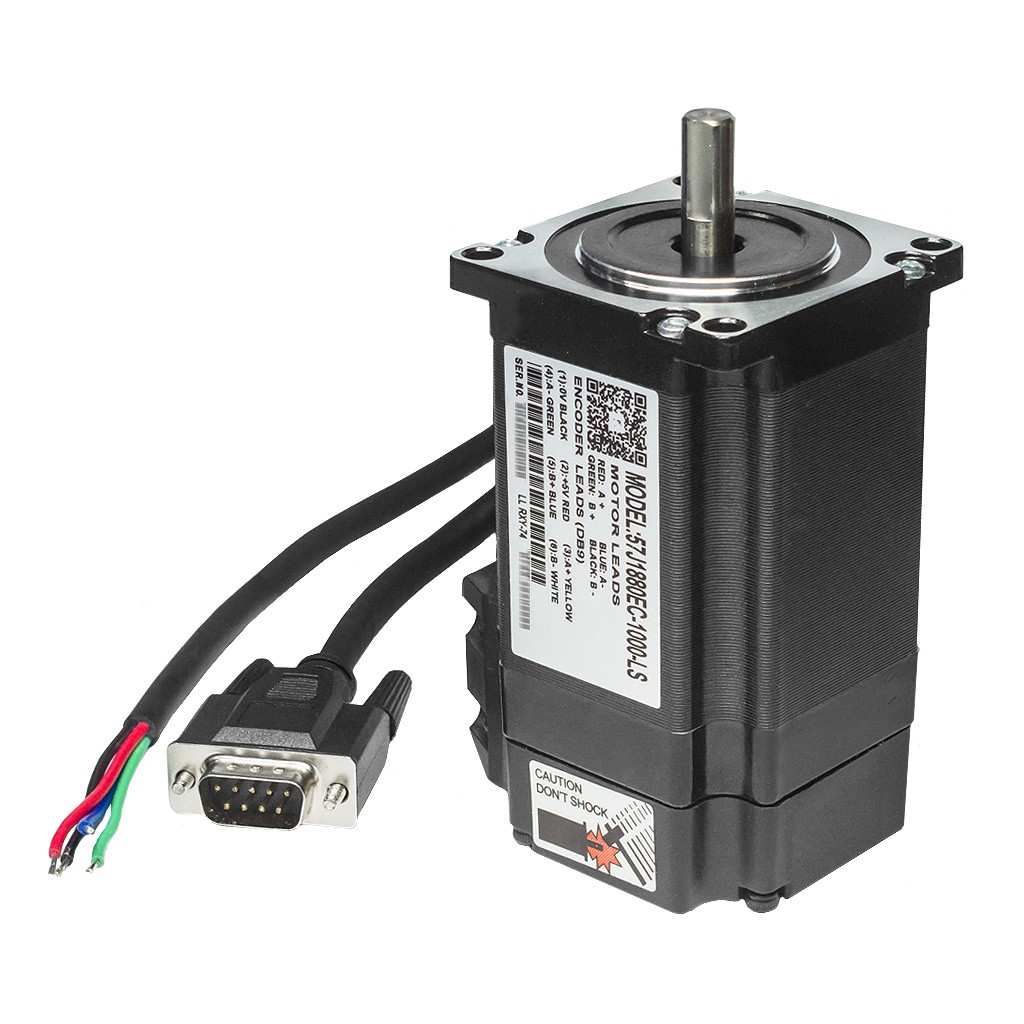

Коннектор DB9 с выводами энкодера, порядок нумерации и описание
Соединительные контакты коннектора DB9 имеют визуальную маркировку порядкового номера для облегчения их функциональной идентификации.
| Коннектор DB9 (штекер) | Номер | Обозначение | Цвет проводника | Описание |
 |
PIN1 | GND | Черный | Питание, общий ноль |
| PIN2 | VCC | Красный | Питание, +5В | |
| PIN3 | PA+ | Жёлтый | Энкодер А + | |
| PIN4 | PA- | Зелёный | Энкодер А - | |
| PIN5 | PB+ | Синий | Энкодер В + | |
| PIN6 | PB- | Белый | Энкодер В - | |
| PIN7 | Шина экранирования кабеля | Шина экранирования кабеля | Шина экранирования кабеля | |
| PIN8 | NC | — | — | |
| PIN9 | NC | — | — |

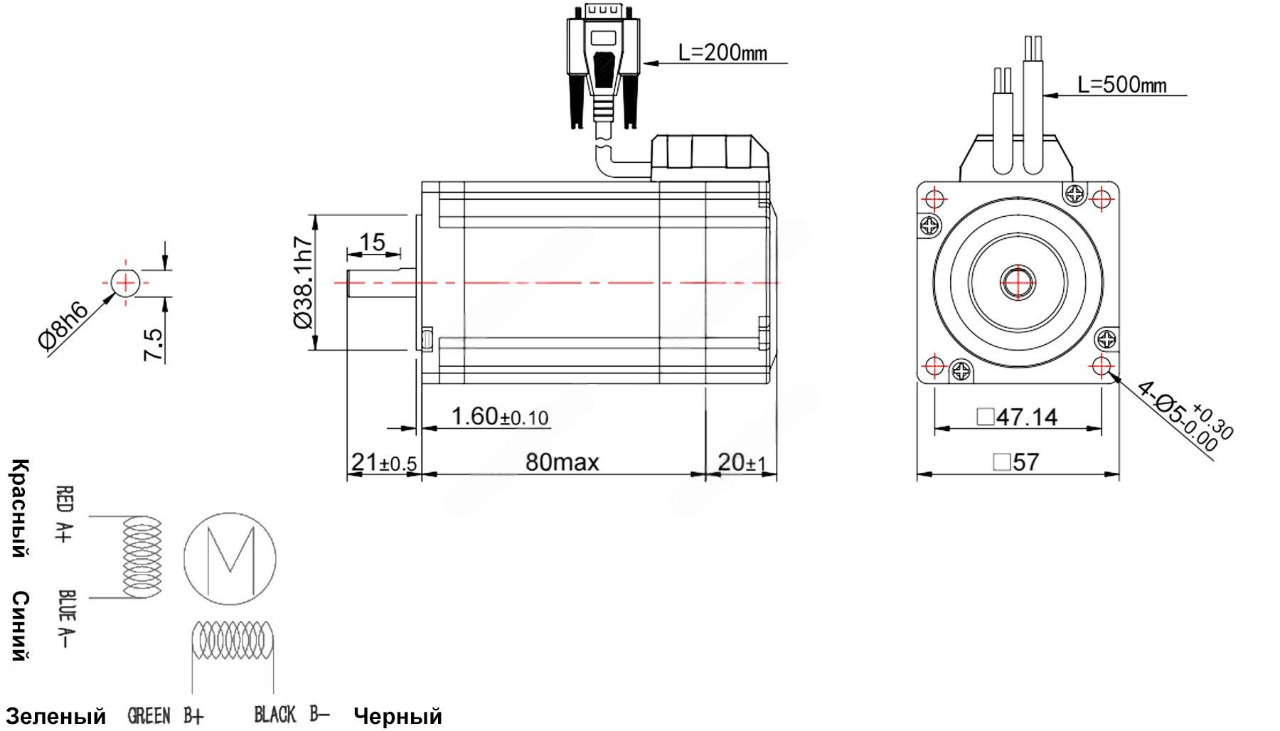

Физические размеры, мм
