Кабель энкодера HSS-CABLE-2M0 (2 метра)
Код товара: CTTL17158
Есть в наличии| 710 c |
| 710 c |
 |
|
|
Описание
Технические характеристики

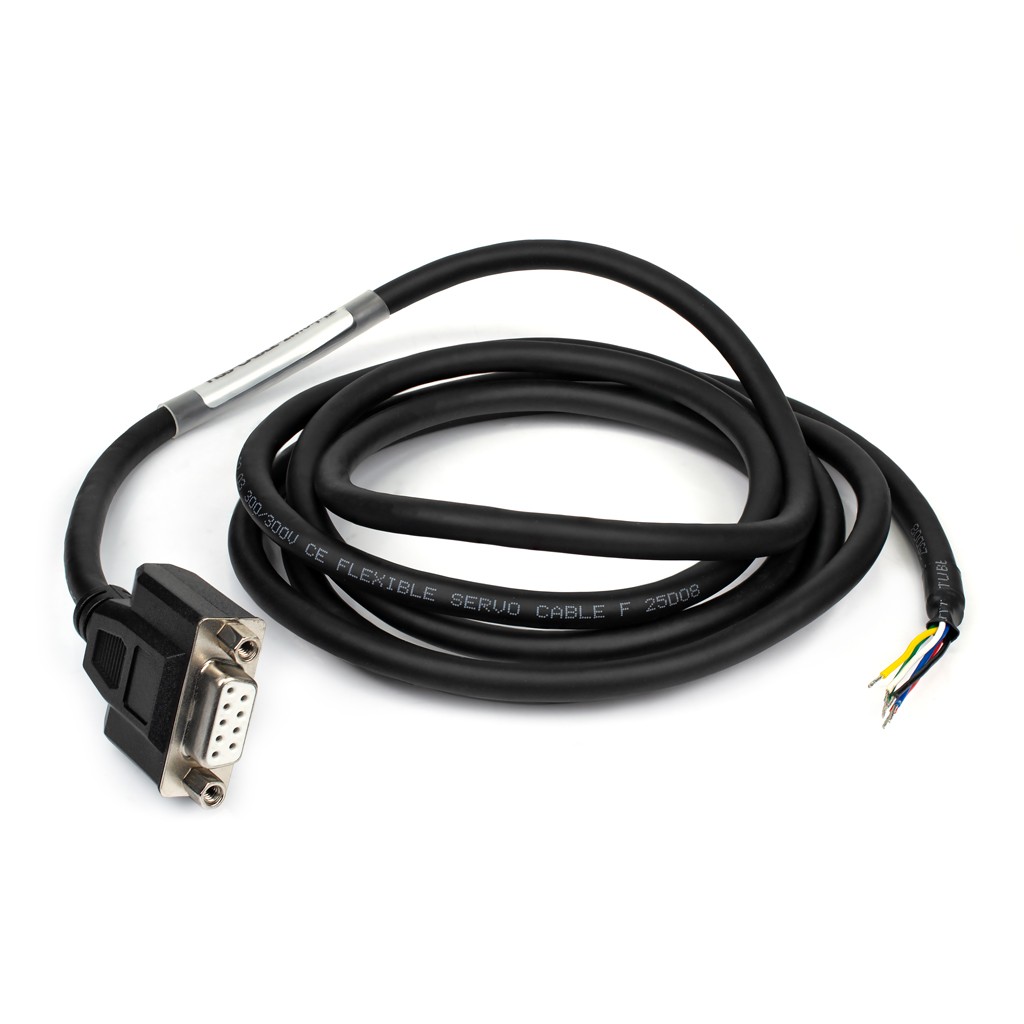

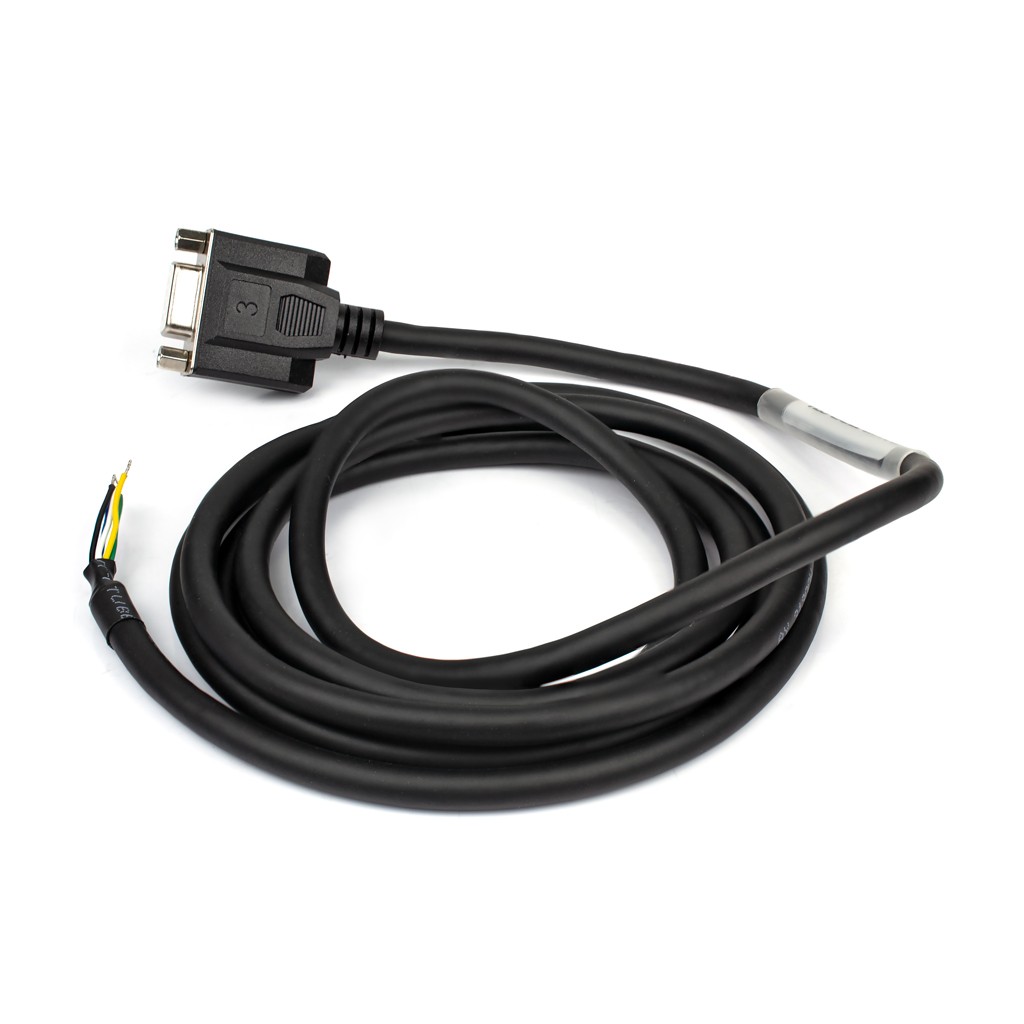

Кабель HSS-CABLE-2M0 — вспомогательный аксессуар, применяющийся для коммутации гибридных шаговый моторов и серводвигателей с закрытым контуром к узлам управления (драйверам). Кабель обладает совместмостью со всеми двигателями JMC формата Nema, оснащается универсальным ответный коннектором DB9 (гнездом) с механическими элементами для прочной фиксации штекера. Кабель изготовлен из медных проводников с сечением жилы 24AWG, его длина составляет около 2 метров.
Коннектор DB9 с выводами энкодера, порядок нумерации и описание
Соединительные контакты коннектора DB9 имеют визуальную маркировку в виде порядковой нумерации для облегчения их функциональной идентификации.
| Коннектор DB9 (гнездо) | Номер | Обозначение | Цвет проводника | Назначение |
 |
PIN1 | GND | Черный | Питание, общий ноль |
| PIN2 | VCC | Красный | Питание, +5В | |
| PIN3 | PA+ | Жёлтый | Энкодер А + | |
| PIN4 | PA- | Зелёный | Энкодер А - | |
| PIN5 | PB+ | Синий | Энкодер В + | |
| PIN6 | PB- | Белый | Энкодер В - | |
| PIN7 | Шина экранирования кабеля | Шина экранирования кабеля | Шина экранирования кабеля | |
| PIN8 | NC | — | — | |
| PIN9 | NC | — | — |
------------------
