Описание

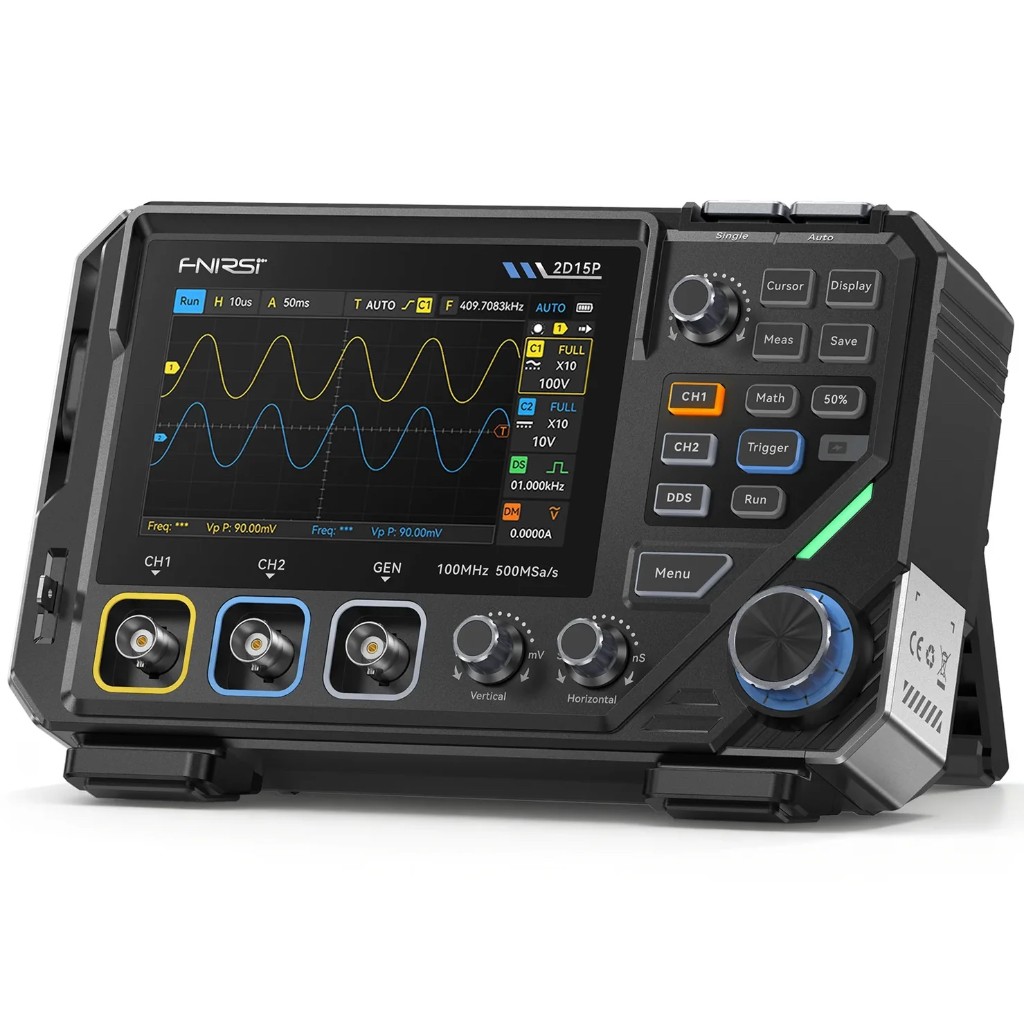

Осциллограф-мультиметр-генератор сигналов FNiRSi 2D15P

FNIRSI 2D15P сочетает в себе физические кнопки и емкостный сенсорный экран с диагональю экрана 4,3 дюйма. Он обеспечивает дискретизацию 500 МСа/с, пропускную способность одного канала 100 МГц (двухканального 50 МГц) и объем памяти от 10 тыс. до 1 Мбайт. Функции включают в себя 128-уровневый дисплей в оттенках серого, запись сигналов со скоростью 1200 кадров в секунду, математические функции, 18 автоматических измерений, генератор сигналов с частотой 10 МГц и мультиметр True RMS с 19999 отсчетами, поддерживающий проверку напряжения, тока, сопротивления, емкости, диодов и непрерывности.

Особенности:

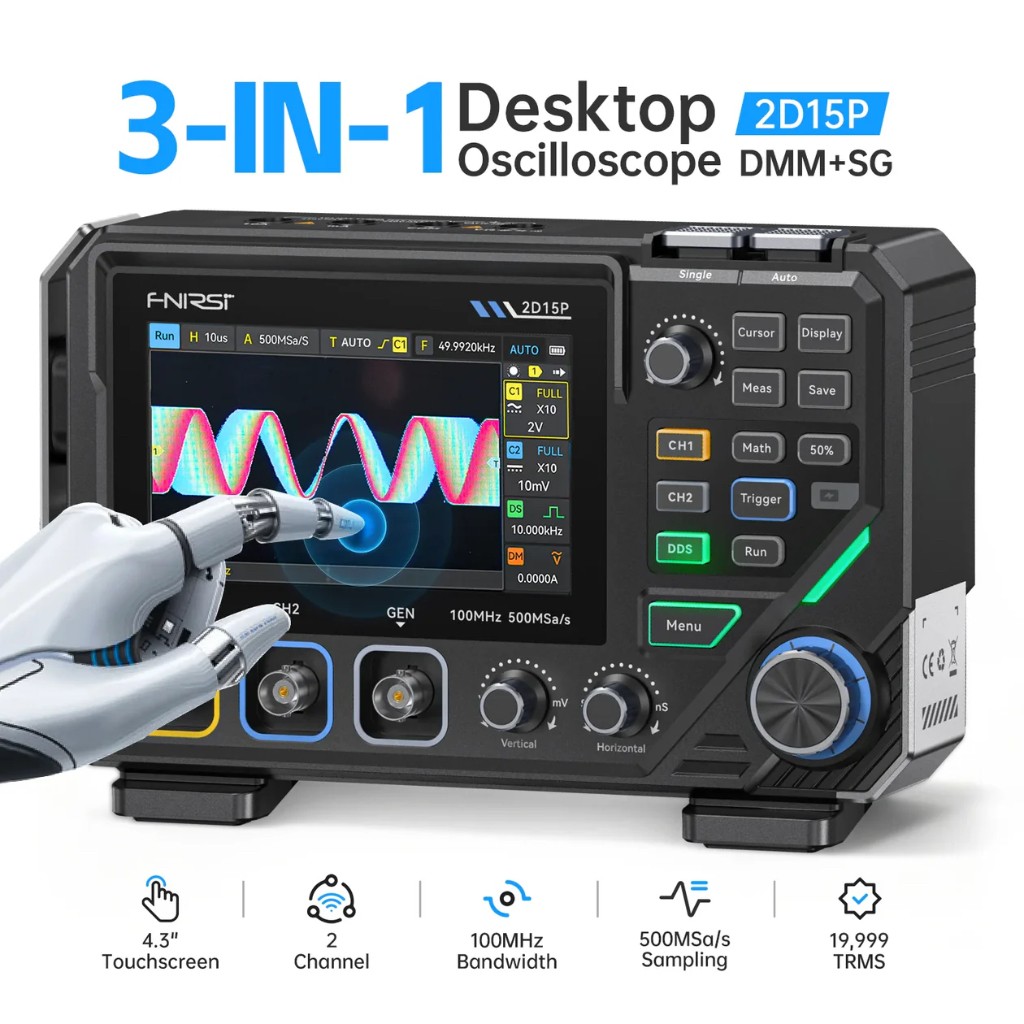

3-в-1: Осциллограф · Мультиметр · Генератор сигналов
Сенсорный IPS-экран диагональю 4,3 дюйма + физические клавиши
Полоса пропускания 100 МГц · Частота дискретизации 500 Мса/с
128-уровневый дисплей оттенков серого и цветовой температуры
Скорость захвата сигнала 1200 кадров в секунду
Бесконечное сохранение · Режим XY
Поддержка математических функций для анализа в реальном времени
Мультиметр с истинным среднеквадратичным значением 19999 отсчетов
Литиевый аккумулятор емкостью 5000 мАч · Зарядка по стандарту Type-C

Ключевые функции:
Двухканальный ввод — 100 МГц в одноканальном режиме / 50 МГц в двухканальном режиме.
Выбираемая глубина памяти — 10 Кб / 100 Кб / 1 М для гибкого сбора данных.
Ограничение полосы пропускания 20 МГц — снижает уровень шума для точного измерения пульсаций и прецизионности.
Визуализация оттенков серого и цветовой температуры — показывает постоянство формы сигнала и динамику сигнала.
Математические операции (сложение, вычитание, умножение, деление и т.д.) — вычисление сигнала в реальном времени.
Режим XY и бесконечное постоянство — визуализируют фазовые соотношения и перекрытие формы сигнала.
Функция курсора и 13 автоматических измерений — быстрый и понятный анализ параметров.
Режимы автоматического / обычного / одиночного запуска — гибкий захват сигнала для любых задач тестирования.
Генератор сигналов DDS с частотой 10 МГц — выдает до 11 общих сигналов с регулируемой амплитудой и рабочим циклом.
Мультиметр с истинным среднеквадратичным значением (19 999 отсчетов) — поддерживает проверку напряжения/силы тока (AC / DC), сопротивления, емкости, диодный тест и тест непрерывности.

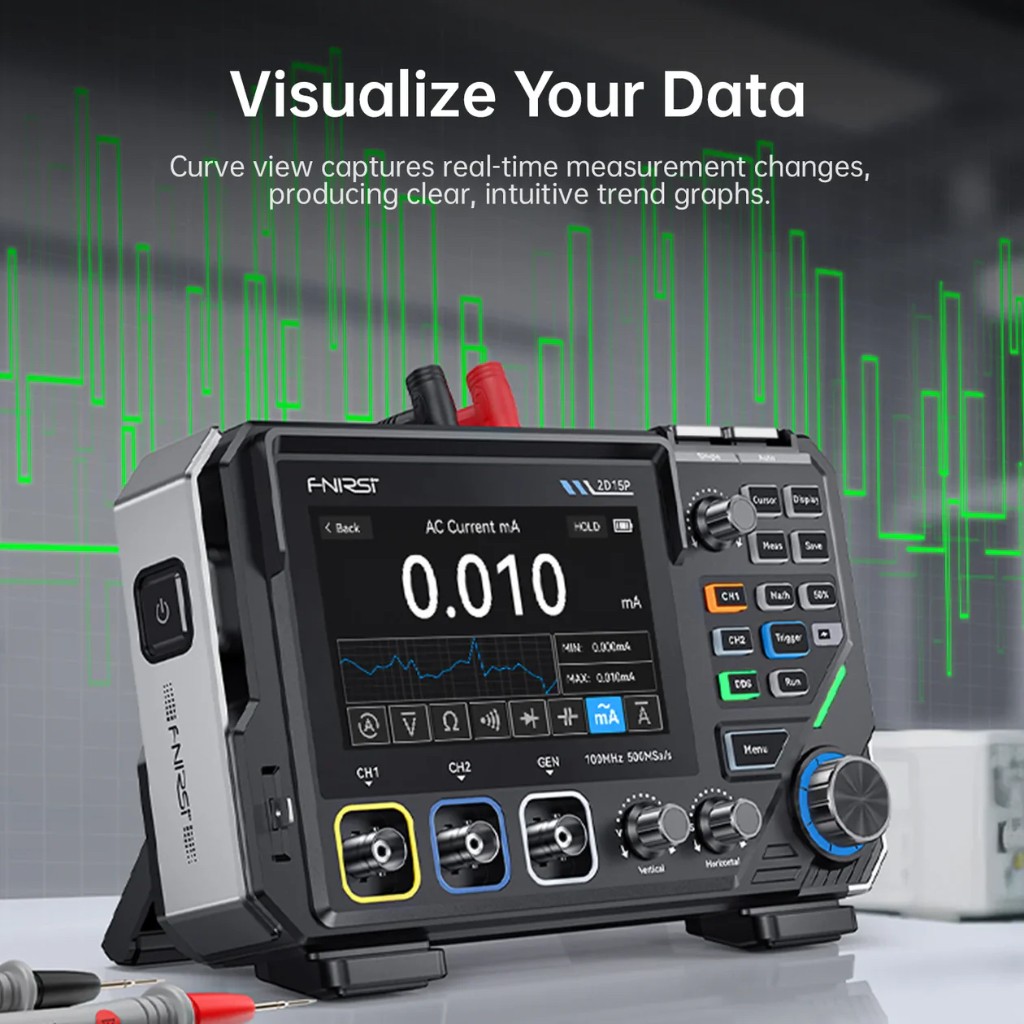

Функция просмотра кривой — отображает графики тенденций в реальном времени для визуального отслеживания сигнала.
Архитектура FPGA + MCU + АЦП обеспечивает высокую скорость обработки сигналов и стабильную производительность.

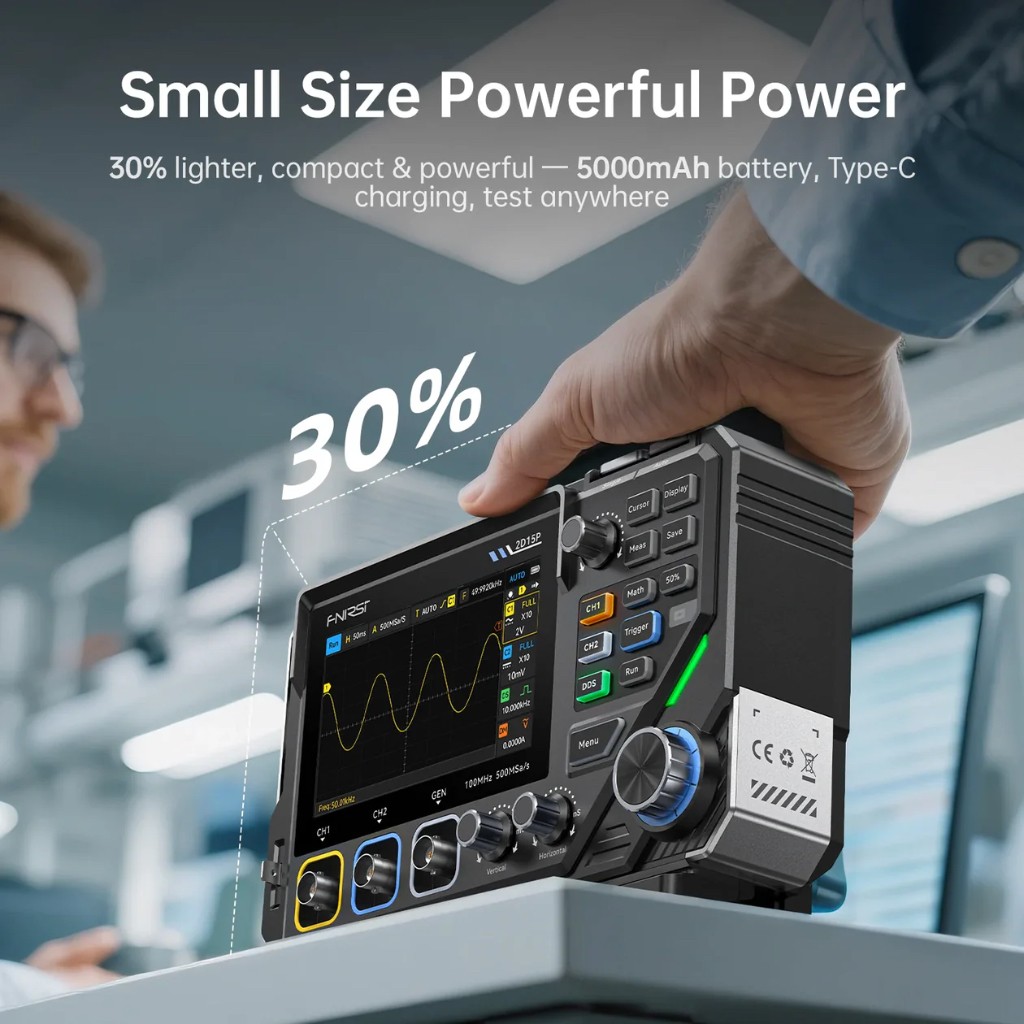

Компактный и легкий корпус на 30% легче благодаря мощной батарее емкостью 5000 мАч.
Функция сохранения и экспорта сигналов Wave — сохраняет и передает данные о форме сигнала для последующего анализа.
Интерфейс зарядки Type-C — удобное, быстрое и универсальное подключение к источнику питания.

Характеристики:
Технические характеристики осциллографа:
Кол-во каналов: 2 (двухканальный)
Частота дискретизации: 500 Мса/с
Аналоговая полоса пропускания: 100 МГц
Глубина памяти: 10 КБ, 100 КБ, 1 М
Входное сопротивление: 1 МОМ
Диапазон временных интервалов: 5нс - 50с
Чувствительность по вертикали: 10 мВ - 10 В/деление
Максимальное входное напряжение: 800 В (датчик x10)
Режим запуска: Автоматический, Обычный, Одиночный
Тип запуска: подъем, опускание, оба варианта
Режим отображения: точка, вектор, цветовая температура
Связь: AC/DC
Длительность: не менее 2 секунд / 5 секунд / 10 секунд / 20 секунд / 50 секунд / ?
Математические операции: поддерживает
Захват формы сигнала: есть
Экспорт формы сигнала: есть
Измерение курсора: есть

Характеристики мультиметра:
Напряжение постоянного тока: 1,9999 В / 19,999 В / 199,99 В / 1000 В
Напряжение переменного тока: 1,9999 В / 19,999 В / 199,99 В / 750.0 В
Постоянный ток: 19,999мА / 199,99мА / 1,9999А / 9,999А
Переменный ток: 19,999 мА / 199,99мА / 1,9999А / 9,999А
Сопротивление: 19.999МОМ / 1.9999МОМ / 199.99КОМ / 19.999КОМ / 1.9999КОМ / 199.99Ом
Емкость: 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ / 9,999 мФ / 99,99 мФ
Диодный тест: есть
Непрерывность: есть

Характеристики генератора сигналов:
Кол-во каналов: 1
Частота: 0 - 10 МГц
Амплитуда: 0,1 - 3,0 В/ч
Рабочий цикл: 0 - 100%

Размеры: 198*127*65 мм
Вес: 610 г.

Комплектация:
FNiRSi 2D15P - 1 шт
Щуп P6100 100 MHz с аксессуарами - 2 шт
Щуп для мультиметра - 2 шт
Кабель для генератора сигналов с "крокодилами" - 1 шт
Кабель USB-A(M)->Type-C 1 м - 1 шт
Инструкция (EN/CH) - 1 шт

Упаковка:
Короб из гофрокартона с поролоновыми защитными уплотнителями
Размер: 234*175*110 мм
Вес брутто: 1125 г.
