Обратите внимание! Raspberry Pi 5, вентилятор охлаждения и NVME SSD 2280 не входят в комплектацию.

Технические характеристики

Комплектация

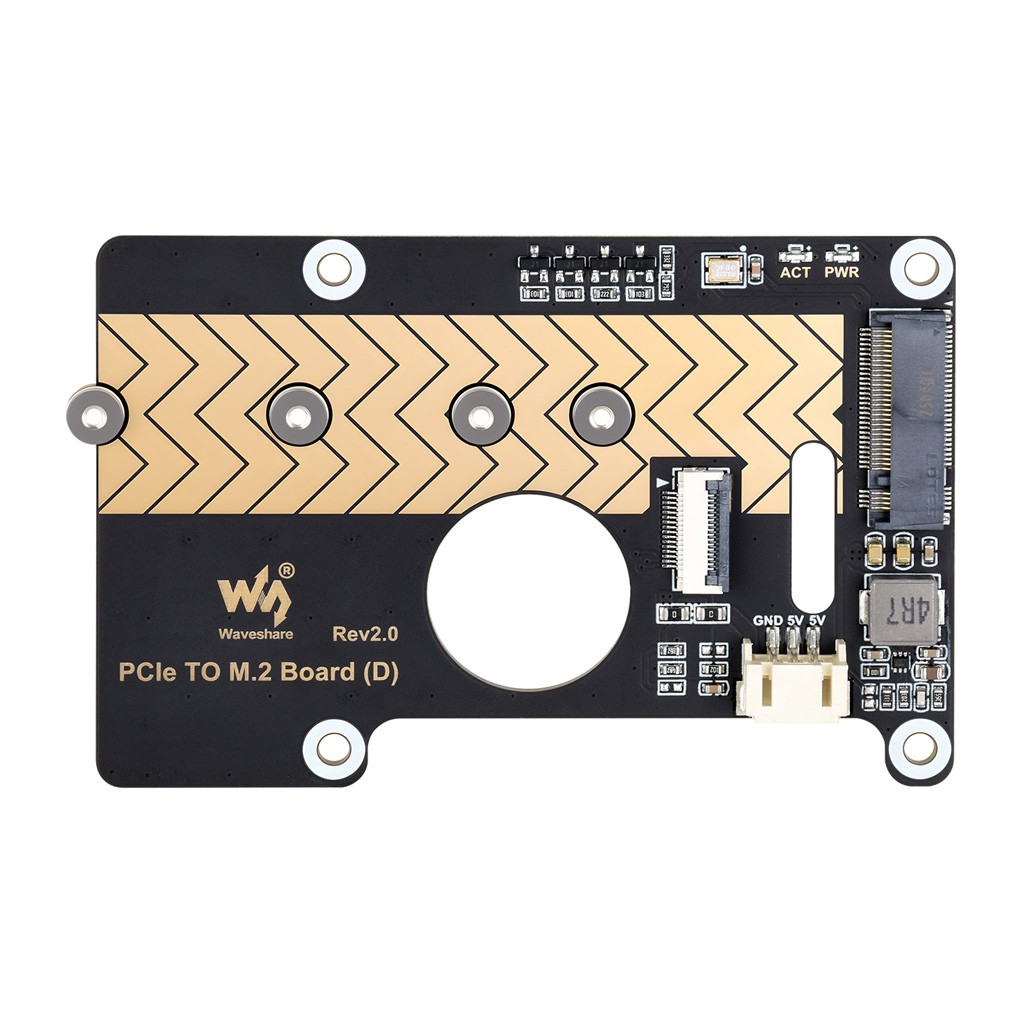

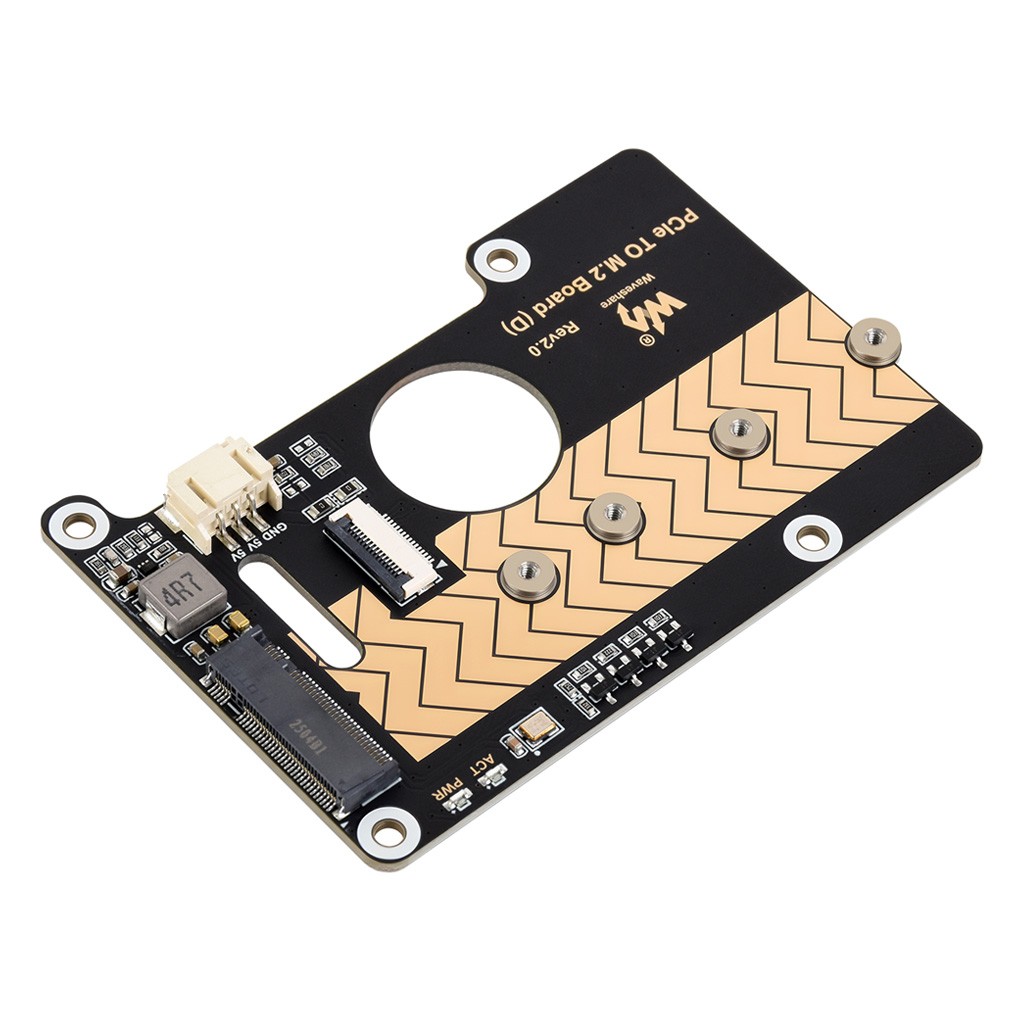

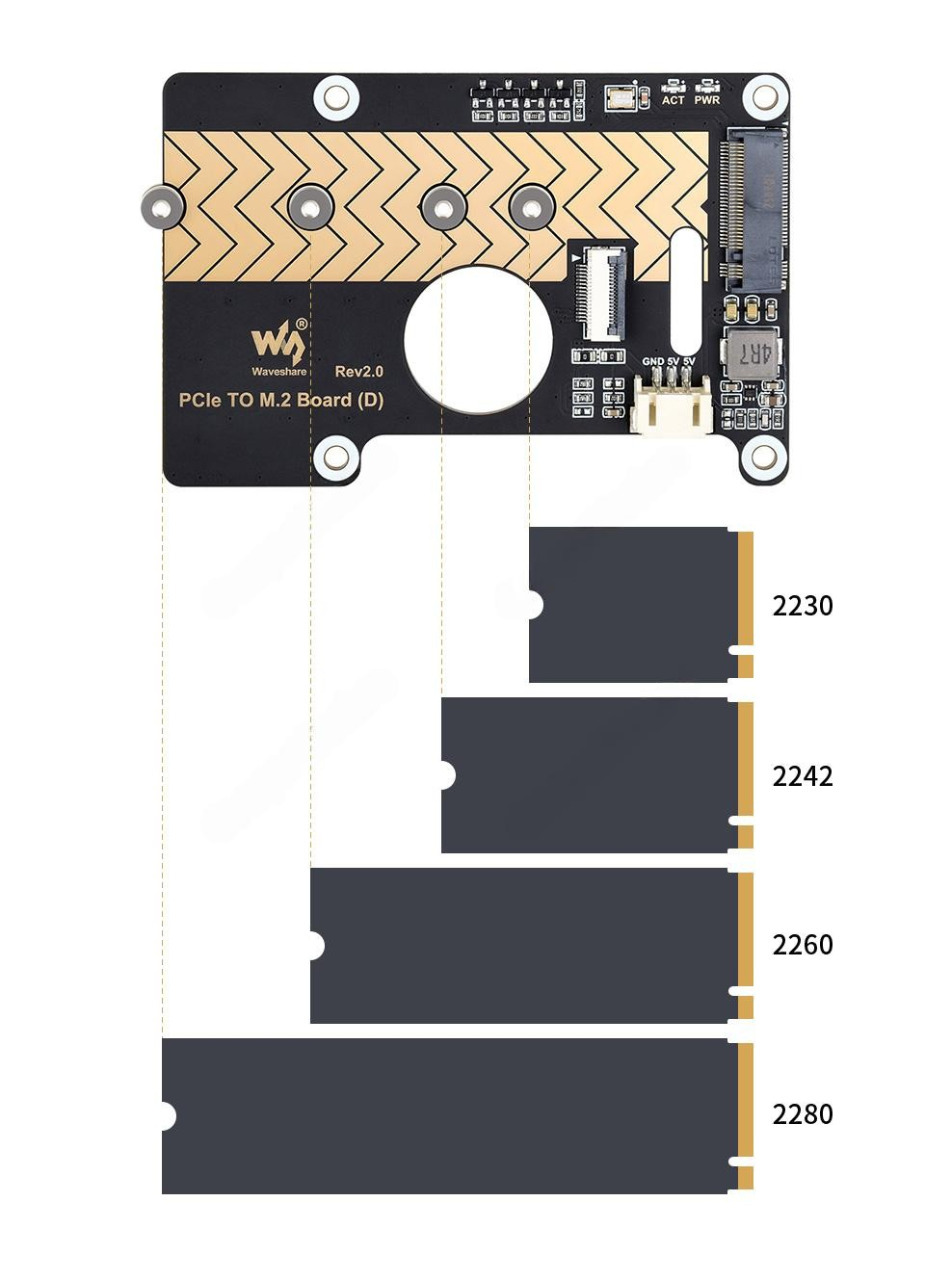

Архитектура одноплатного ПК Raspberry Pi 5 со свободным доступом к одноканальной шине PCIe 2.0 предоставляет возможность добавления платформе нового функционала с использованием разнообразных специализированных модулей и плат расширения HAT. Наиболее востребованным решением для пользователей Raspberry Pi 5 является возможность интеграции электронных модулей, спроектированных в соответствии со спецификацией высокоскоростного протокола NVME M.2, к которым относятся растущее число многообразных моделей ИИ-ускорителей и твердотельных SSD-накопителей. Плата адаптера PCIe TO M.2 Board (D) Waveshare обеспечивает совместимость RPi5 c любыми устройствами SSD NVME M.2 с шиной PCIe второго (Gen2), либо третьего (Gen3) поколения в широком диапазоне физических размеров: 2230, 2242, 2260 и 2280. Адаптер поддерживает жёсткие диски с величиной встроенной памяти до 1ТБ, обладает максимально простыми подключением и настройкой ПО.

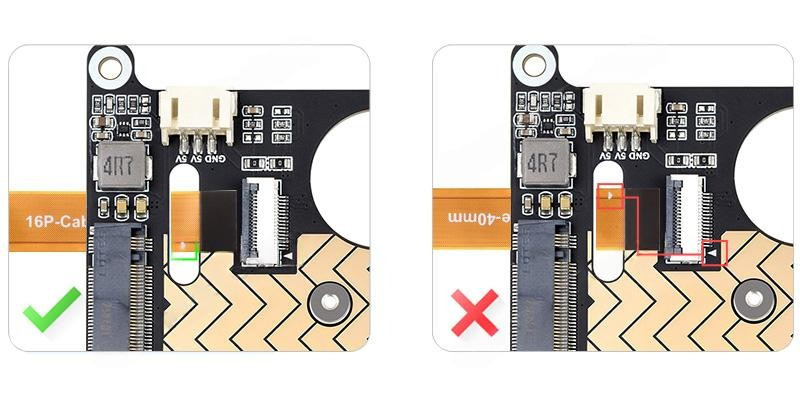

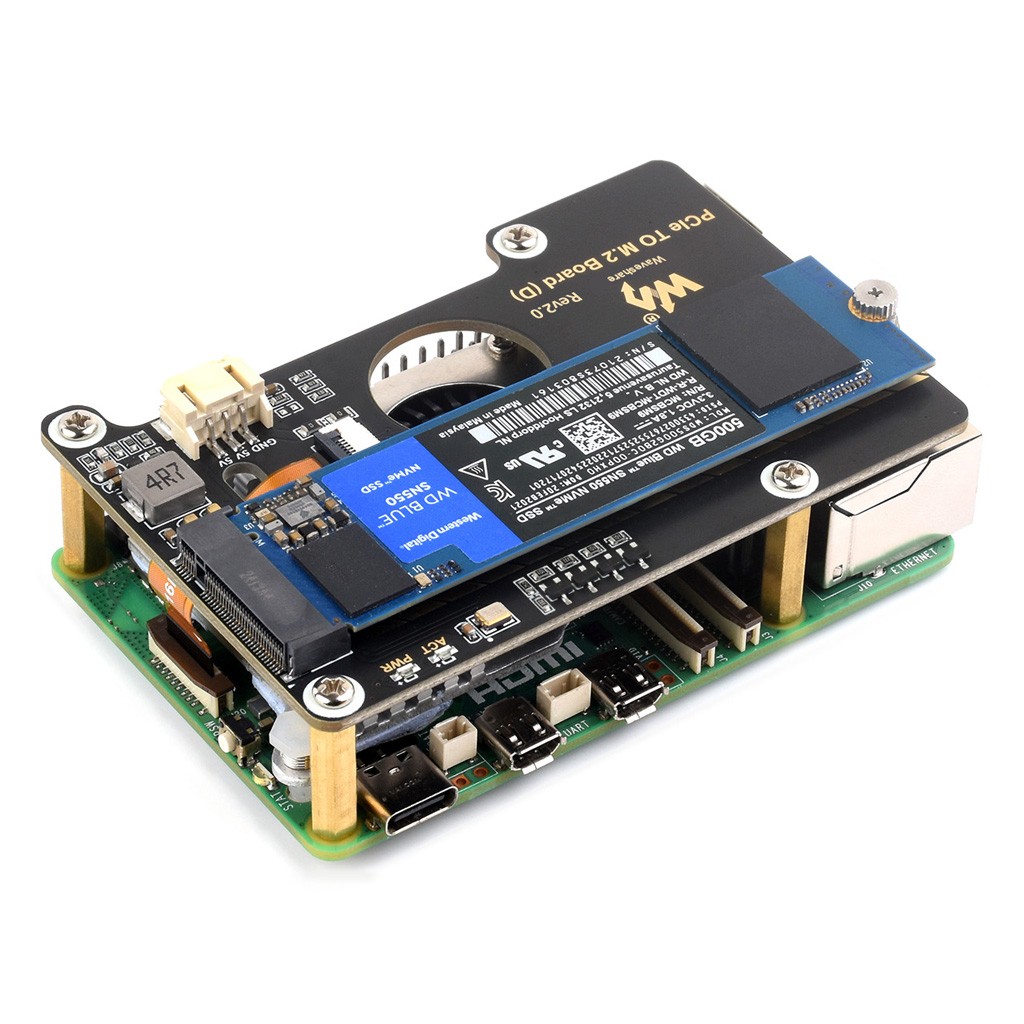

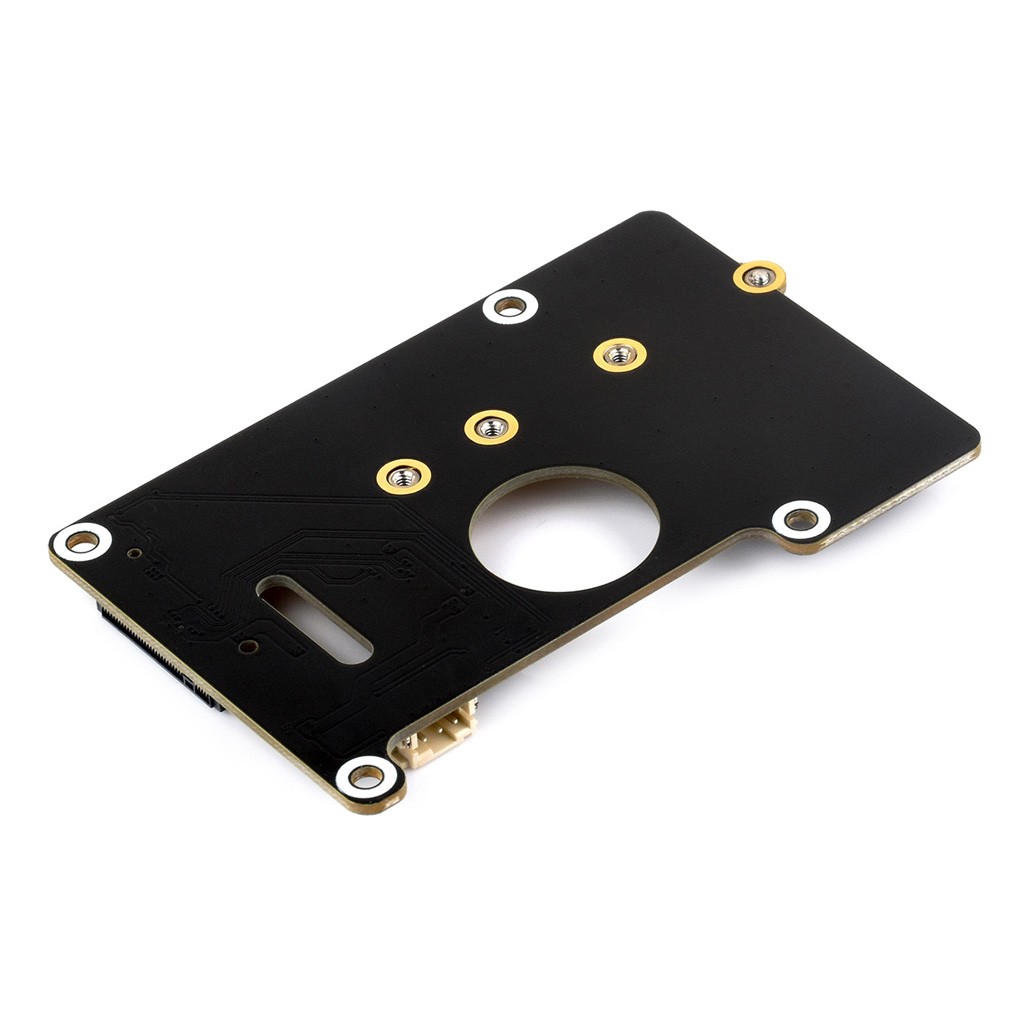

Единственный порт NVME адаптера PCIe TO M.2 Board (D) располагается в направлении всей длины платы таким образом, чтобы легко поместились M.2-модули любого подходящего размера. Плата адаптера крепиться 4-мя стойками к одноплатному ПК RPi 5 и полностью перекрывает всю компоненты Raspberry Pi 5 с верхней стороны. Это следует учитывать, если планируется присоединение к коннекторам Cam/Disp внешних камер и дисплеев. Открытой остаётся лишь вся 40-контактная колодка цифровых портов общего назначения GPIO главного процессора Raspberry Pi, предназначенных для коммуникации с дополнительной периферией. Плоский печатный кабель FPC16*0.5 для связи между PCIe TO M.2 Board D и Raspberry Pi 5 не асимметричен в разводке токопроводящих дорожек, первый его вывод промаркирован шелкографической меткой на плате адаптера.

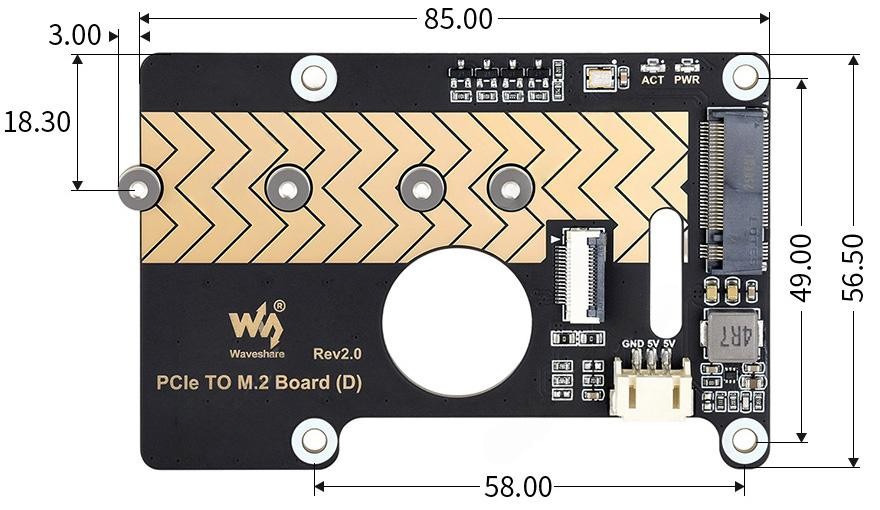

Физические размеры, мм

Документация

1. Инструкция по настройке ПО (англ., PDF);
