Описание

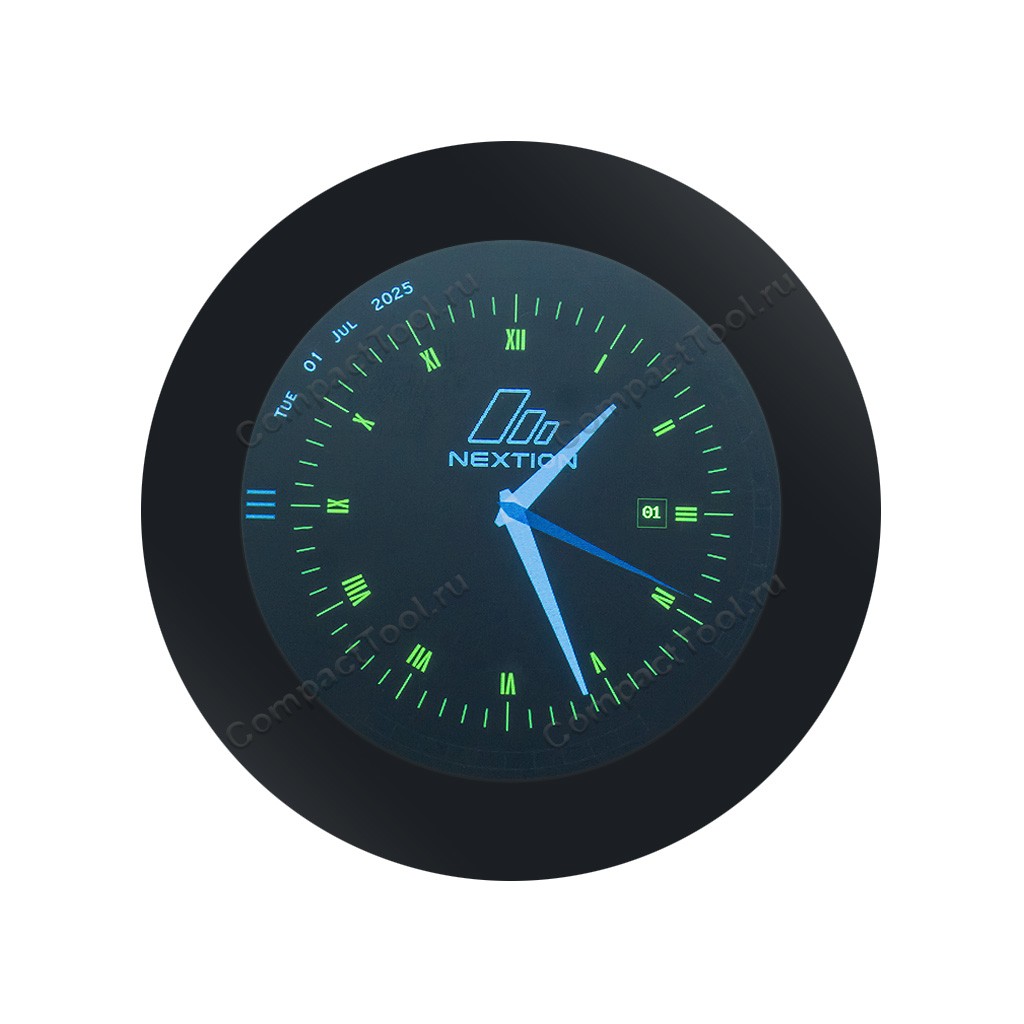

Nextion Edge — новое поколение высококачественных дисплейных модулей Nextion, предназначенных для разработки приложений человеко-машинного интерфейса, легко интегрируемых в существующие или новые устройства. Серия Edge Nextion значительно отличается от ранее выпущенных модулей Nextion бескорпусным дизайном, нацеленным на скрытый монтаж изделия. В серии Edge представлены модели с нестандартными размерами жидкокристаллических экранов круглой или квадратной формы, сравнимых с очертаниями градуированной шкалы каких-либо измерительных приборов. Механические стрелочные указатели с круглыми и квадратными формами на протяжении довольно длительного времени популярны в различных бытовых и промышленных измерительных приборах: в манометрах, в спидометрах, в динамометрах, в термометрах, в хронометрах (в часовых механизмах), в вольтамперметрах, в механических весах с результирующими циферблатами и др. И даже в современном мире они не потеряли своей актуальности.
Дисплеи Nextion Edge унаследовали все возможности, доступные для самой мощной серии Nextion Intelligent. Они поддерживают полный набор инструментов для создания законченного HMI-проекта, реализованных в интегрированной среде Nextion Editor, в том числе работу с прозрачностью слоёв, добавление файлов аудио, видео и анимации. Для Nextion Edge требуется версия программного приложения 1.68.1 и старше.

Характеристики: Призводитель: ITEAD Studio Модель: NX4848E021-11C Edge Диагональ: 2.1 дюйма Питание: 5В (рекомендуется 5В / 1000мА) Допустимое напряжение: 4.65 ~ 6.5В Потребляемый ток: в режиме сна 85 мА, при 100% яркости экрана: 270 мА Микропроцессор: Ai HMI T7 c частотой 200МГц ОЗУ-память: 512 КБайт, для хранения временных переменных Флеш-память: 120 МБайт, для хранения шрифтов и изображений EEPROM-память: 1 КБайт, для хранения пользовательских данных Экран: ЖК, TFT TN LCD Разрешение: 480 х 480 графических точек, QVGA, SQVGA Соотношение сторон: 1:1 (форма: круглая) Ориентация: портретная, альбомная Цветовая палитра: RGB565 (16 бит), 65536 оттенков цвета Подсветка: светодиодная, наработка более 30.000 часов Яркость: 300 кд/м2 Диапазон настройки: 0-100% с шагом 1% Видимая область: 54.08 х 54.08 мм Сенсорная панель, тип: ёмкостная Сенсорный контроллер: CST3530 Поддержка одновременных касаний: 5 Активная область: 74.6 х 74.6 мм Слот карт misroSD для обновления прошивки / записи HMI-проекта Поддерживаемый внешний накопитель: макс. 32ГБ, FAT32 Интерфейс часов реального времени RTC Чип контроллера: AT8563T (PCF8563T) Питание: внешняя батарея (коннектор: 1.25T-2-2A) Интерфейс аудио: 1-канальный усилитель 8002A Выходная мощность, макс.: 2 Вт Коннектор: 1.25T-2-2A Цифровые порты общего назначения GPIO Количество портов: 8 (IO0-IO7), ШИМ-модуляция 4 (IO4-IO7) Уровень логических сигналов: 3.3В Ток нагрузки выводов GPIO: рекомендуется не более 1мА Коннектор выводов GPIO: FFC/FPC 10х0.5 Последовательная коммуникация с ядром процессора: спецификация: UART-TLL Скорость передачи данных: 2400-921600 бод Уровень логических сигналов: 3.3В (толерантно к +5В) Коннектор: Molex 4P-1.25мм Условия эксплуатации: рабочая температура: -20°C...+70°C, температура хранения: -30°C...+80°C, влажность: 10-90% RH (+25°C) Совместимое ПО: NextionEditor v1.68.1+ Размеры модуля: 74.6 х 74.6 х 9.3 мм Вес нетто: 33 г.

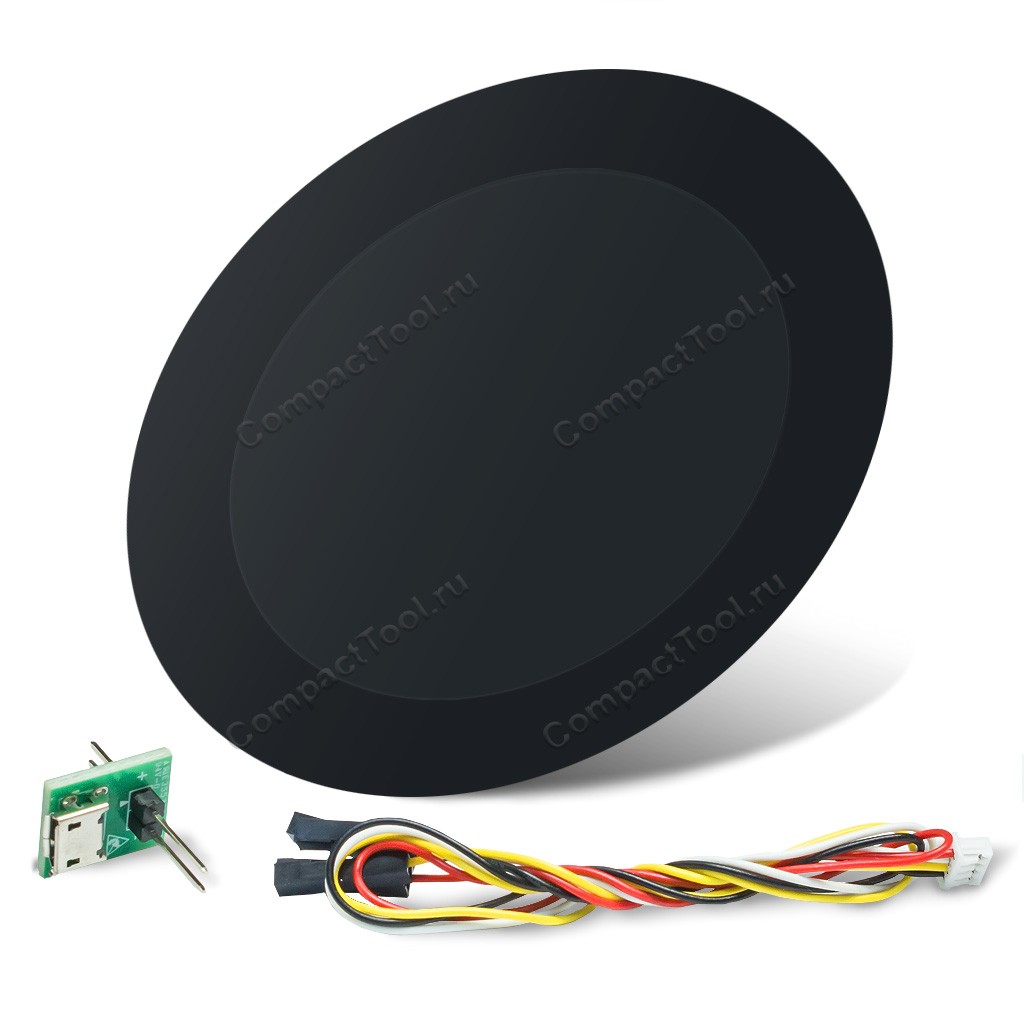

Комплектация: 1x Дисплейный модуль Nextion Edge NX4848E021-011С 1x Четырёхпроводный кабель 1x Плата-адаптер с разъёмом mUSB Упаковка: Крафтовый короб из картона, антистатичный пакет Размеры: 123 х 113 х 27 мм Вес брутто: 43 г.

Почему NEXTION?

Любому опытному дизайнеру или разработчику GUI доподлинно известно, насколько трудоёмким может оказаться процесс создания графического интерфейса с нуля, затрагивающий огромное количество весомых факторов и условий, которые желательно принимать во внимание с самых ранних этапов, чтобы избежать ошибок в будущем. Наиболее важной целью этого процесса является создание интуитивно понятного, и одновременно не "перегруженного" интерфейса, учитывающего весь спектр выполняемых устройством задач. Часто правильный подбор цветовой гаммы, соблюдение форм и пропорций объектов, их грамотное распределение по доступной области экрана в одно- или многостраничном исполнении, с добавлением визуальных эффектов анимации, в равной степени способны не только благоприятно повлиять на внешнюю привлекательность устройства, но и расположить к себе пользователя.

Дисплейные модули NEXTION — это не просто цветные сенсорные экраны, а полноценная, универсальная система человеко-машинного интерфейса (Human-Machine Interface, HMI). HMI-система NEXTION ориентирована на возможность быстрой разработки многозадачного статичного или динамичного графического интерфейса, соответствующего общим принципам его формирования, к практически любому оборудованию, обладающему минимум одной внедрённой цифровой последовательной шиной связи UART, используемой для межмашинного общения. Модули NEXTION обеспечивают простоту и беспрепятственность переноса создаваемого графического HMI-интерфейса с одной аппаратной платформы на другую, имеющую иную архитектуру и эквивалентный функционал, без необходимости внесения соответствующих поправок в программное приложение. Одновременно с этим, модули NEXTION сохраняют полную свободу действий со стороны разработчика в последующей поддержке HMI-интерфейса, подразумевающей его многократную доработку в области совершенствования графических элементов и модифицировании поведенческих скриптов.

NEXTION — Платформа разработки графического интерфейса

Комплексная платформа NEXTION включает в себя два взаимосвязывающих компонента: аппаратная часть и программное средство разработки интерфейса. Аппаратная часть построена на высокопроизводительных вычислительных процессорах семейства Cortex, работающих в паре с контроллерами сенсорных панелей, самостоятельно выполняющих сценарии с описаниями событий, обрабатывающих графические ресурсы проекта, хранящихся на встроенных накопителях, и выводящих результаты на экран модуля. Такой подход к реализации HMI-интерфейса гарантирует ощутимое снижение нагрузки на исполнительную часть проектируемого устройства, высвобождая вычислительные мощности для выполнения основных задач. Определённые серии NEXTION дополняются несколькими портами общего назначения с цифровой ШИМ-модуляцией, встроенными часами с автономным питанием от литиевой батареи и энергонезависимой памятью EEPROM, расширяющими функционал дисплейных модулей.

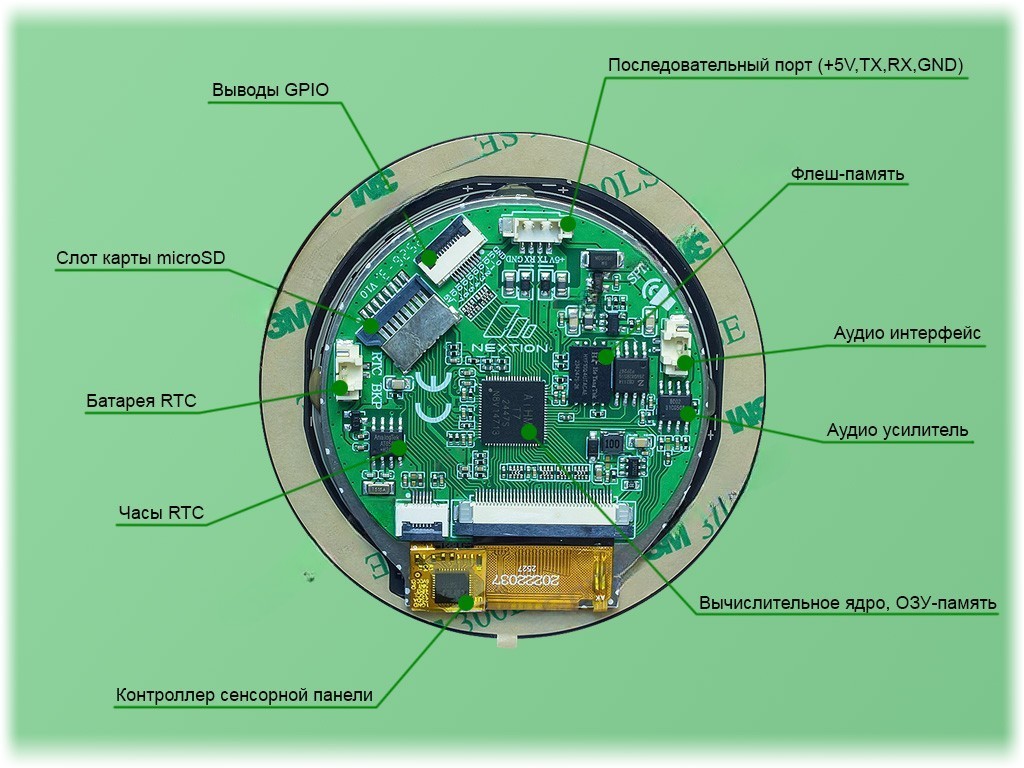

Обратная сторона модуля Nextion Edge NX4848E021-011C

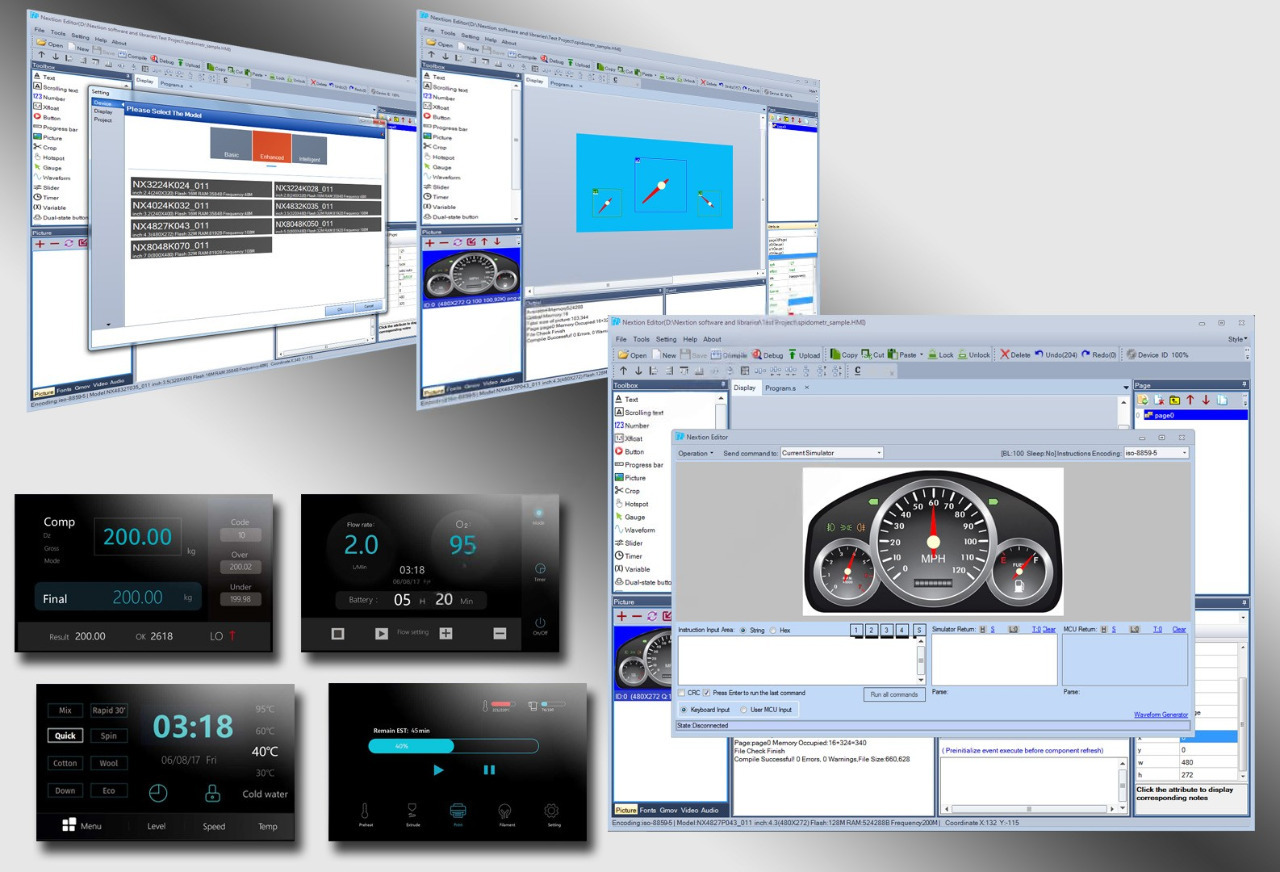

Программная часть представлена свободно распространяемым редактором NextionEditor, обладающим богатым набором инструментов создания графического интерфейса. Редактор примечателен тем, что наделён алгоритмом полной эмуляции визуального приложения. Все без исключения предусмотренные возможности никак и ничем не ограничены производителем платформы. Таким образом разработчики, находящиеся на стадии выбора подходящей системы человеко-машинного интерфейса, или разработчики, не имеющие на руках дисплейного модуля, на равных условиях могут создавать новые или тестировать ранее существующие проекты графического интерфейса, проводить анализ поведения программного приложения на действия пользователей. А также редактор разрешает подключать к проектам сторонние микропроцессоры и осуществлять прямую отладку исполнительной части проектируемых устройств. Предварительный просмотр редактора NextionEditor позволяет увидеть на экране компьютера ту картинку и предоставляет возможность взаимодействовать с ней так, как это выглядело бы в действительности на экранном модуле NEXTION в составе всего устройства.

Ещё одно достоинство редактора NextionEditor заключается в собственном интерпретаторе с набором простых, понятных управляющих символьных команд, освобождающих разработчика от написания массивных блоков кода управления экранными объектами приложения и связанными с ними сценариями действий. Создание интерфейса подразумевает под собой удобную систему добавления и редактирования (Drag-And-Drop) любых доступных в редакторе объектов, относящихся к графике, тексту, кнопкам, ползункам прокруток и прочим, с возможностью настройки их параметров или изменения атрибутов. Автоматически скомпилированный исходный код HMI-проекта может быть прошит в память NEXTION средствами редактора через UART-подключение. Или записан файлом на внешний накопитель данных microSD, с последующей загрузкой образа через интегрированный слот чтения карт памяти в момент включения дисплейного модуля.

> Страница загрузки графического редактора NextionEditor
> Руководство для Nextion Editor на русском языке

Поддержка Arduino и Raspberry Pi

Специально для аудитории пользователей Arduino и Raspberry Pi, внутри ITEAD разработаны соответствующие библиотеки Itead Arduino Nextion Library и Itead Segnix Nextion Library for Raspberry Pi. Библиотеки NEXTION содержат наборы мощных, гибких инструментов, предусматривающих создание персональных сценариев графического интерфейса для устройств, изготавливаемых на основе перечисленных платформ с участием дисплейных модулей NEXTION. В состав объектно-ориентированных библиотек NEXTION входят готовые подключаемые программные компоненты, определяющие различные классы, свойства классов и методы, в совокупности образующие простые и удобные механизмы взаимодействия с объектами графического интерфейса, предварительно подготовленными в редакторе NextionEditor. А также присутствуют подробные документации, руководства и примеры, упрощающие первое знакомство с модулями. Доступный функционал обеих библиотек систематически расширяется. Библиотеки хранятся в репозитории сайта GitHub и могут быть загружены пользователями по следующим ссылкам:

> Itead Arduino Nextion Library
> Itead Segnix Nextion Library for Raspberry Pi

Документация

> Инженерно-конструкторский чертеж Nextion Edge NX4848E021-011С
