Описание

Технические характеристики

• Модель: J-Link V9 / HLINK V9 / аналог;
• Аппаратная версия: V9.60;
• Версия прошивки: V9;
• Питание: 5В DC (порт USB 2.0 Type-B);
• Процессор: STM32F205;
• Интерфейсы: USB, JTAG, SWD, SWO, SWV, RDI, UART, SPI, FINE, ICSP (Microchip), C2 2-wire (SiLabs);
• Скорость загрузки: до 1 Мбит/сек;
• Скорость вывода отладочной информации: до 15 МГц;
• Поддержка CPU-ядер: ARM, Cortex, Microchip PIC32, SiLabs 8051, Renesas RX;
• Опорное напряжение целевого интерфейса: 3.3В;
• Напряжение питания и ток целевого интерфейса: 5В, 300мА;
• Разъём целевого подключения: IDC 20pin x2.54мм, совместимый с ARM Multi-ICE;
• Лицензия ПО: RDI, GDB Server, Flash Download, Flash Breakpoints, J-Flash;
• Совместимость с IDE*: Segger Embedded Studio, STM32CubeIDE, Visual Studio Code, emIDE, Eclipse, Atmel Studio, Rowley CrossWorks, Renesas HEW, IAR EWARM, Keil MDK и др. (смотреть полный список);
• Совместимость с ОС: Windows, Linux, MAC OSX 10.5+;
• Виртуальный COM-порт: да;
• Температура эксплуатации: -20°C~ 65°C;
• Размеры: 100 x 53 х 27мм;
• Вес (брутто): 200г;

* возможно ограничение некоторых функций

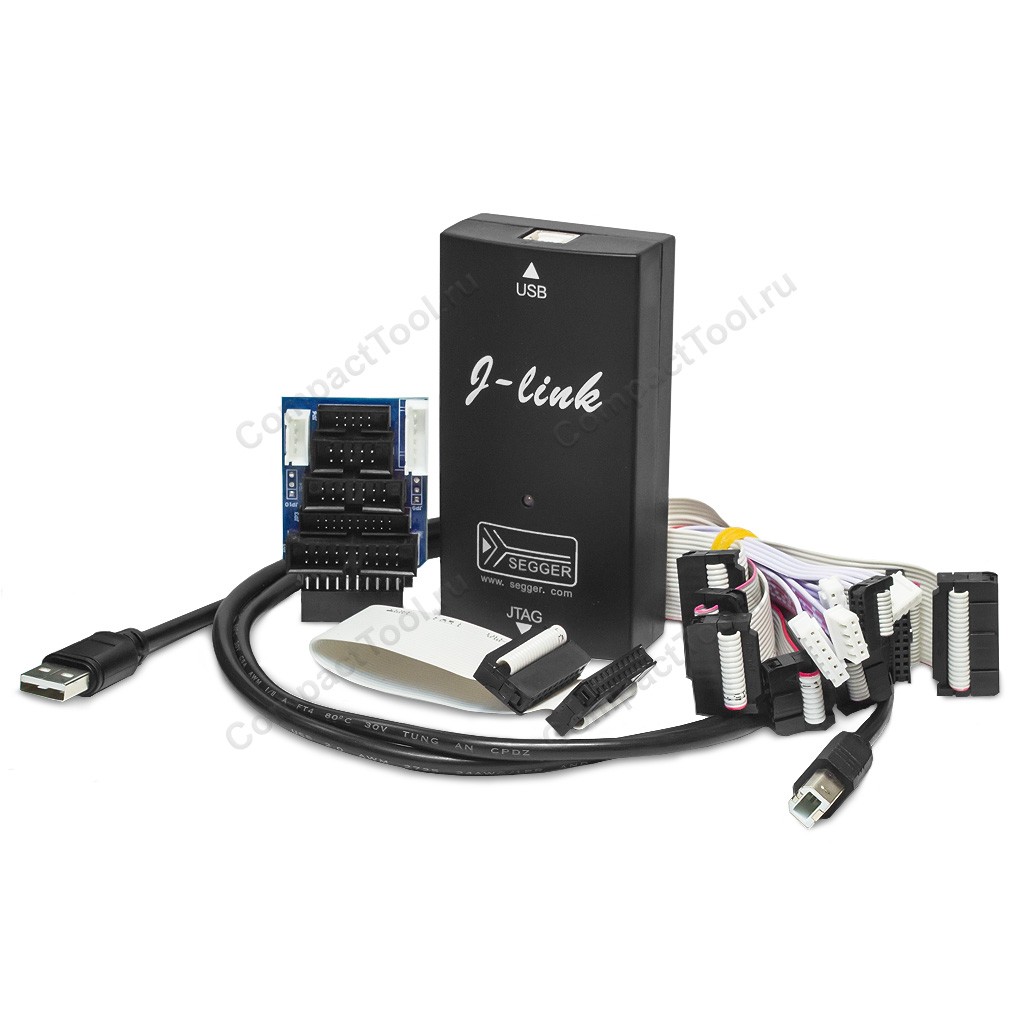

Комплектация



• 1х Программатор-отладчик J-Link V8 ARM USB-JTAG;
• 1x Кабель USB2.0 Type-A/Type-B;
• 1х Плата-адаптер с разъёмами IDE: 20pin х2.54, 20pin x2.0, 14pin x2.54, 10pin x2.54, 10pin x2.0, JST-XH: 6pin x2.54, 4pin x2.54;
• 1x Кабель IDE-20 x2.54 150мм;
• 1x Кабель IDE-20 x2.54 200мм;
• 1x Кабель IDE-20 x2.0 200мм;
• 1x Кабель IDE-14 x2.54 200мм;
• 1x Кабель IDE-10 x2.54 200мм;
• 1x Кабель IDE-10 x2.0 200мм;
• 1x Кабель JST XH-6 x2.54 200мм;
• 1x Кабель JST XH-4 x2.54 200мм;

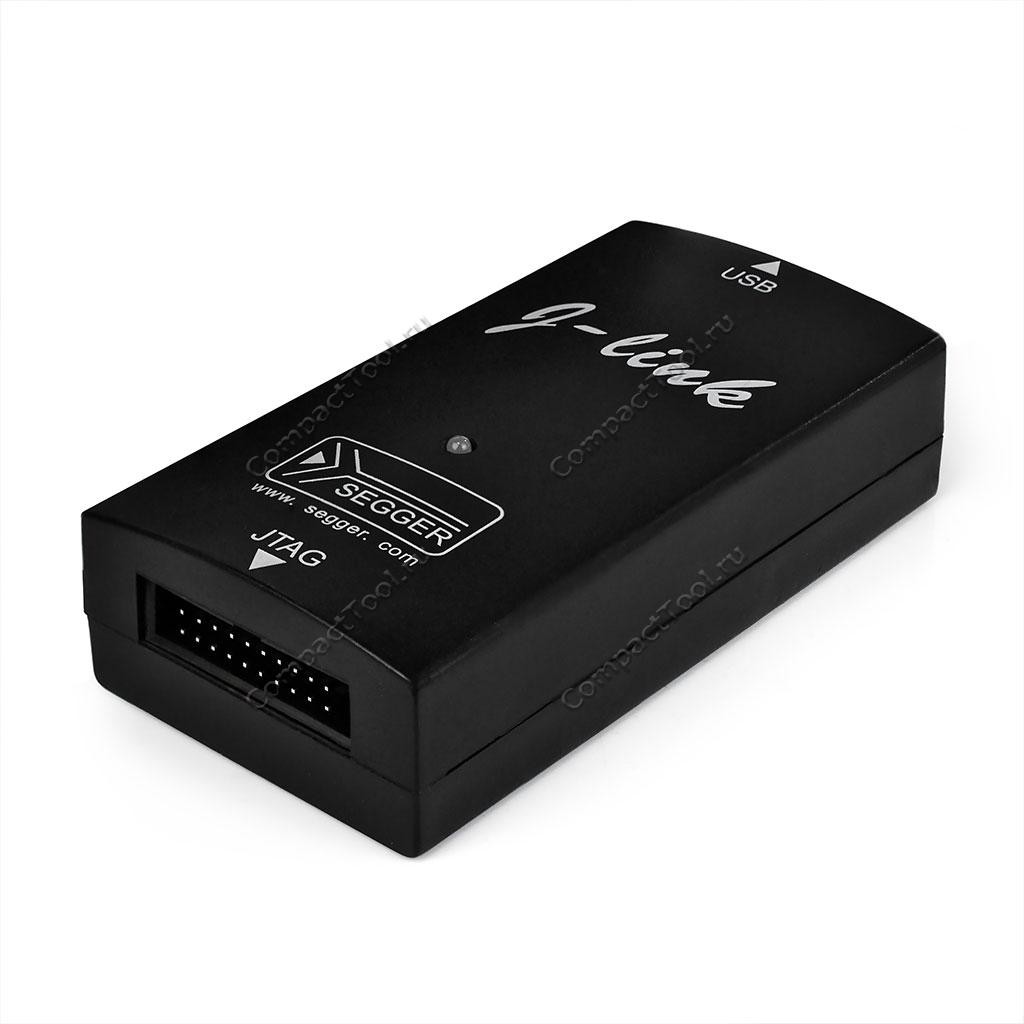

Эмулятор J-Link V9 ARM USB-JTAG/UART — комплексный аппаратно-программный инструмент для программирования и внутрисхемной отладки микроконтроллеров семейства ARM/Cortex, разработанный в лаборатории компании Segger Microcontroller GmbH. Простой и удобный в использовании, J-Link V9 поддерживается в наиболее популярных интегрированных средах разработки: Segger Embedded Studio, STM32CubeIDE, IAR Emdedded Workbench, ADS, Keil MDK, Renesas e2 Studio, Silicon Labs Simplicity Studio и др. (полный список поддерживаемых интегрированных сред публикуется и систематически обновляется на сайте производителя). Эмулятор J-Link V9 обладает совместимостью со всеми современными операционными системами: Windows, Linux и MacOS.

Девятая версия популярного программатора J-Link ARM USB-JTAG/UART основана на высокопроизводительном чипе STM32F205, который обеспечивает ультра-высокие скорости загрузки. J-Link V9 отличается значительно расширенных перечнем поддерживаемых 32/64-разрядных ядер Cortex:  A5/7/9/12/15/17 и M7/23/33. Дополнительно реализована поддержка интерфейсов VCOM, SPI, Microchip ICSP, SiLabs C2 2-wire и Renesas Fine. Программное обеспечение J-Link V9 предоставляет функционал передачи данных в реальном времени (технология RTT), встроенного виртуального COM-порта (VCOM) и безлимита на количество точек останова.

Программатор J-Link V9 полноценно функционирует от простого USB-подключения и не требует внешнего источника питания. Он оснащается портом USB 2.0 Type-B для подключения к хост-системе с установленным и настроенным программным приложением, а также разъёмом JTAG 20pin x2.54, соединяющим J-Link V9 c целевой микроконтроллерной платой. Предусмотрена возможность согласования с логикой 1.8-3.3-5В, включена опция питания целевой системы максимальным током 300мА. J-Link V9 комплектуется платой-адаптером с разноформатными коннекторами и набором соотвествующий соединительных кабелей длиной 150-200мм.

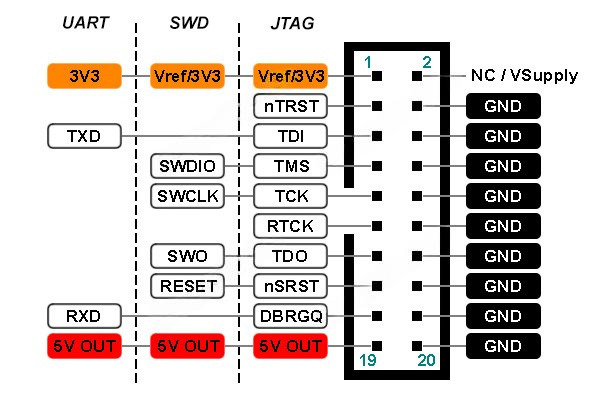

Распиновка выводов коннектора 20Px2.54 программатора J-Link









Обратите внимание!
Вывод напряжения Vref/3V3 может быть переназначен вручную на контакты #1 или #2 с помощью перемычки, встроенной в программатор (по умолчанию назначен вывод #1). Перемычка будет доступна пользователю после вскрытия корпуса J-Link.

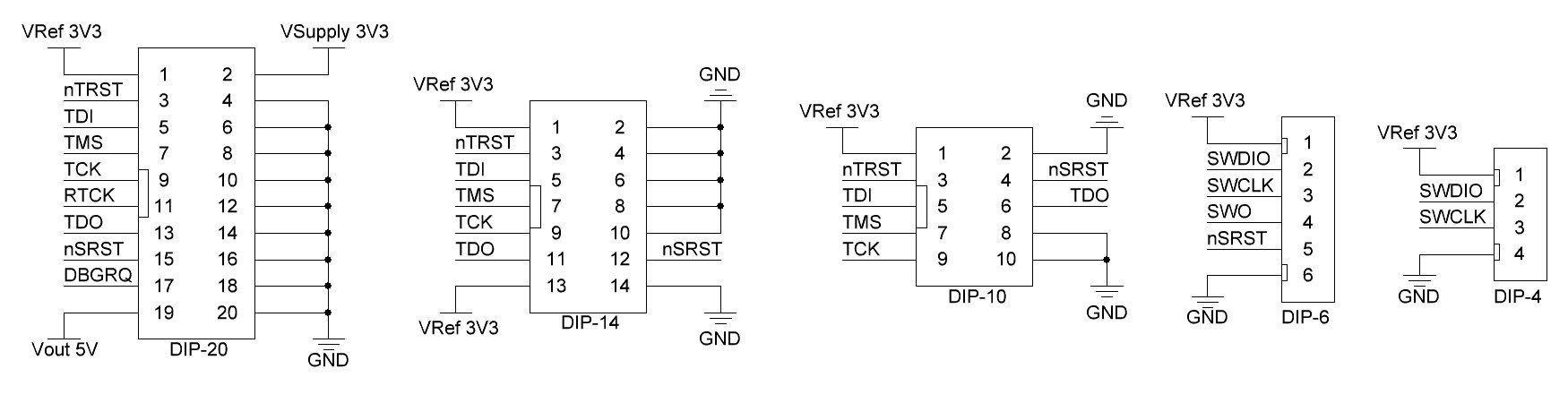

Распиновка коннекторов платы-адаптера для J-Link






Документация и ПО



1. Инструкция для начинающих пользователей J-Link/J-Trace в среде программного обеспечения версии 9.1 (англ., PDF);
2. Интегрированная среда Embedded Studio (Segger);
3. Центр загрузки J-LINK / J-TRACE Software с архивом документации;

Перечень поддерживаемых чипов




Устаревшие ядра ARM
ARM7	ARM9	ARM11
Ядра ARM-Cortex
Cortex-A5	Cortex-A7	Cortex-A8	Cortex-A9
Cortex-A12	Cortex-A15	Cortex-A17	Cortex-M0
Cortex-M0+	Cortex-M1	Cortex-M3	Cortex-M4
Cortex-M7	Cortex-M23	Cortex-M33	Cortex-R4
SC000 (M0 SecurCore)	SC300 (M3 SecureCore)
Microchip PIC32
PIC32MX	PIC32MZ
SiLabs 8051
EFM8
Renesas RX
RX110	RX111	RX210	RX21A
RX220	RX610	RX621	RX62G
RX62N	RX62T	RX630	RX631
RX63N	RX63T	RX64M


------------------
