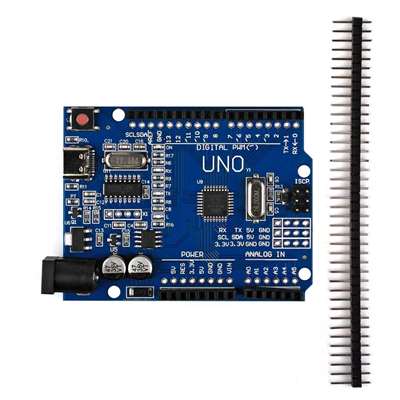

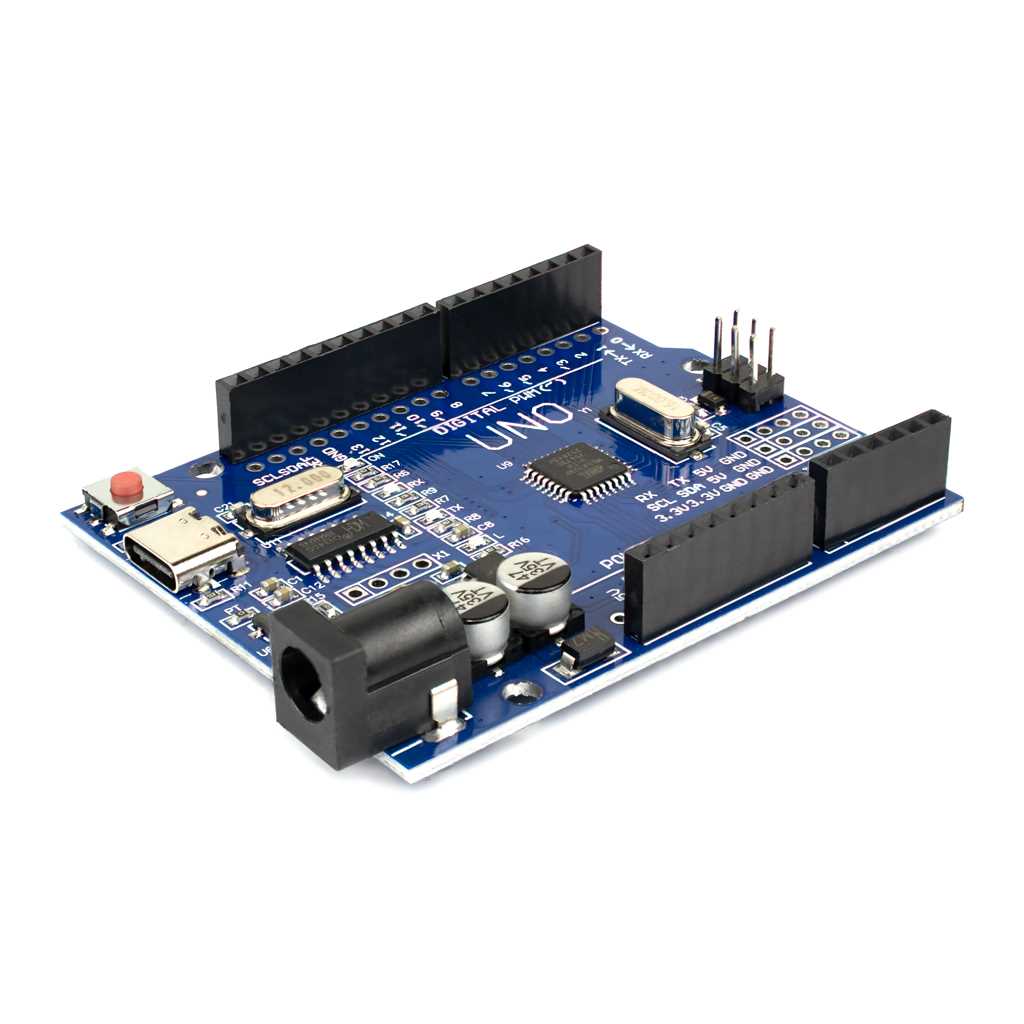

UNO R3 Atmega328P 16МГц CH340 Type-C Arduino-совместимая плата контроллера
Код товара: CTTL17218
Есть в наличии| 390 c |
| 390 c |
 |
|
|
Плата UNO R3 с ATmega328P 16МГц и CH340 Type-C — Arduino-совместимая микроконтроллерная плата
Микроконтроллерная плата UNO R3 на базе ATmega328P с тактовой частотой 16 МГц, конвертером CH340 и разъемом Type-C — это усовершенствованная версия классической Arduino UNO R3. Она полностью совместима с открытой платформой Arduino и идеально подходит для обучения, прототипирования и встраиваемых проектов.
Основные функциональные возможности
Данная плата UNO R3 сохраняет все ключевые характеристики оригинала, но использует современный чип USB-UART CH340G и разъем Type-C. Благодаря дополнительным контактным площадкам, дублирующим линии микроконтроллера ATmega328P, вы получаете больше возможностей для подключения периферии.
Основной контроллер AVR ATmega328P работает на частоте 16 МГц, оснащен 32 КБ флеш-памяти (0,5 КБ занято загрузчиком), 2 КБ ОЗУ и 1 КБ EEPROM. На плате предусмотрено 20 цифровых GPIO (6 с ШИМ), 6 аналоговых входов (10 бит) и поддержка прерываний. Наличие 6-пинового ICSP-коннектора обеспечивает совместимость с полноразмерными шилдами Arduino.
Программирование осуществляется через USB-порт без внешнего программатора — достаточно подключить плату к компьютеру и открыть Arduino IDE. Интерфейсы UART, I2C/TWI и SPI позволяют легко подключать датчики, дисплеи, инерционные модули, радиопередатчики и другое оборудование.
Технические характеристики и комплектация
Технические характеристикиМодель: UNO R3 Atmega328P 16МГц CH340 Type-C Микроконтроллерная плата Arduino-совместимая / аналогНапряжение питания: 5В (USB), 7-12В (VIN) Уровень напряжения цифровой логики TTL: 5В Основной контроллер: Atmega328P 16МГц SMD Флеш-память: 32 КБ (0.5 КБ заняты загрузчиком) ОЗУ-память: 2 КБ, EEPROM-память: 1 КБ Цифровые входы/выходы (GPIO): 20 ШИМ выходы: 6, разрядность 8-бит Аналоговые входы: 6, разрядность 10-бит Интерфейсы: GPIO, UART, I2C, SPI, ADC, PWM Световая индикация: RX/TX UART, питание, порт 13 USB-контроллер: CH340G (программатор USB/UART-TTL) Размеры платы: 68 х 53 х 13 мм Вес нетто: 20 г. |
Комплектация1х Плата UNO R3 Atmega328P 16МГц CH340 Type-C1х Межплатный соединительный коннектор PLS-40 2.54mm 1х Кабель USB2.0 Type-A/Type-C УпаковкаАнтистатический пакет, Зип-лок пакет (гриппер)Размеры: 120 х 80 мм Вес брутто: 38 г. |

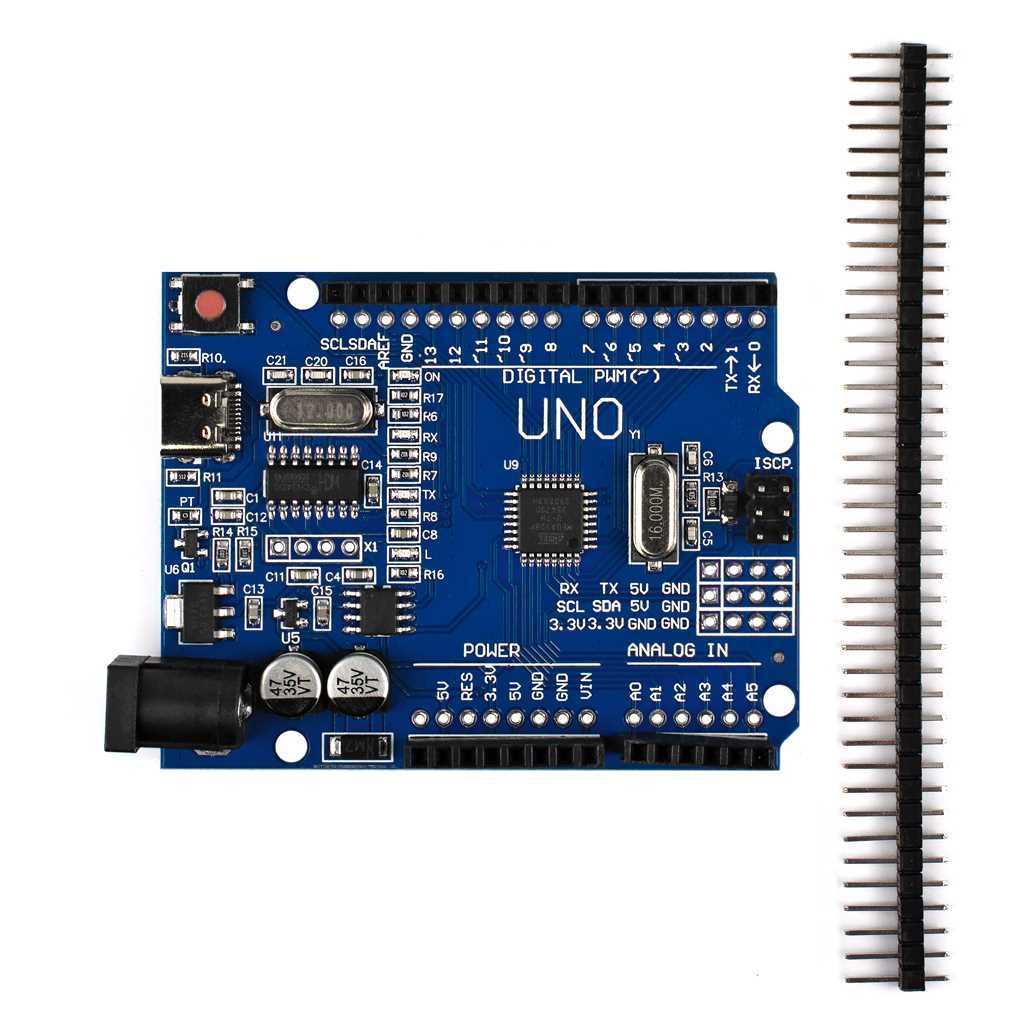

Компоненты, интерфейсы платы UNO R3
Диаграмма выводов UNO R3
------------------
