Описание

Модель: MPI7002(C) / аналог
Энергопотребление: 5В/400мА DC (рекомендуется 5В/1А)
Экран: ЖК-матрица TFT-IPS, диагональ 7.0" дюймов, 1024 х 600 графических точек, WSVGA (поддержка 1920x1080 с понижающим масштабированием, даунсэмплинг)
Соотношение сторон: 128:75, Цветовая палитра: 16.7 млн. оттенков
Контрастность: 800:1, Яркость: 330 кд/м2, Время отклика: 25 мсек
Углы обзора: П80° х Л80° х В80° х Н80°
Активная область: 154.21 х 85.92мм
Подсветка: 18 белых светодиодов, LED, напряжение 9.6В
Сенсорная панель: ёмкостная, одновременных касаний: до 5

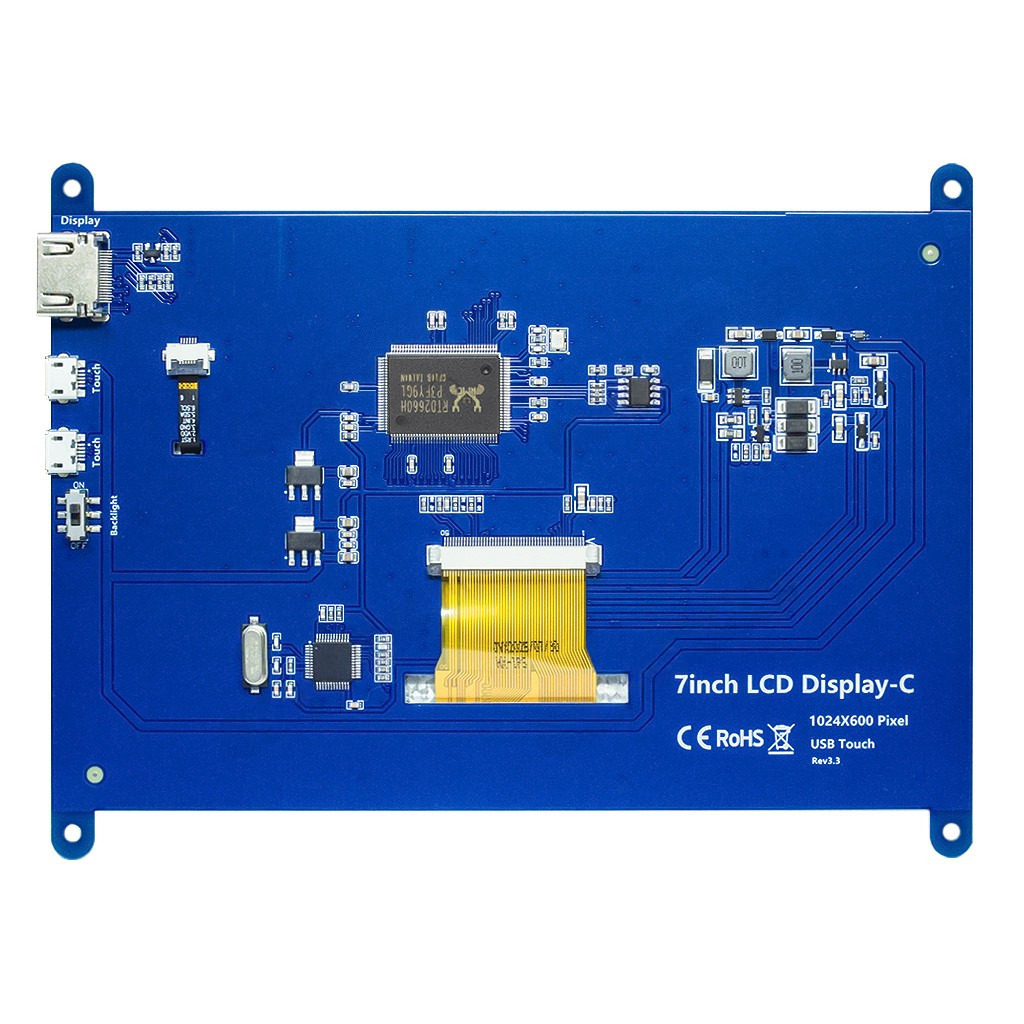

Цифровой приёмник: RTD2660H Realtek
Интерфейсы: порт HDMI вход цифрового аудио/видео, порт microUSB (Touch): питание, сенсорная панель (разъёмы Touch#1 и Touch#2 равнозначно поддерживают обе функции)
Программная совместимость: Raspbian, Ubuntu, Kali Linux, Debian, Fedora, Kodi, Windows 7/8/8.1/10/10 IoT, Android и др.
Аппаратная совместимость: настольные ПК, портативные ПК, мини-ПК, аудио и видео проигрыватели, игровые консоли, TV-боксы, и т.д.
Температура эксплуатации: -20°C...+70°C, хранения: -30°C...+80°C
Размеры: 165 х 125 х 15 мм
Вес нетто: 240 г.
  Комплектация

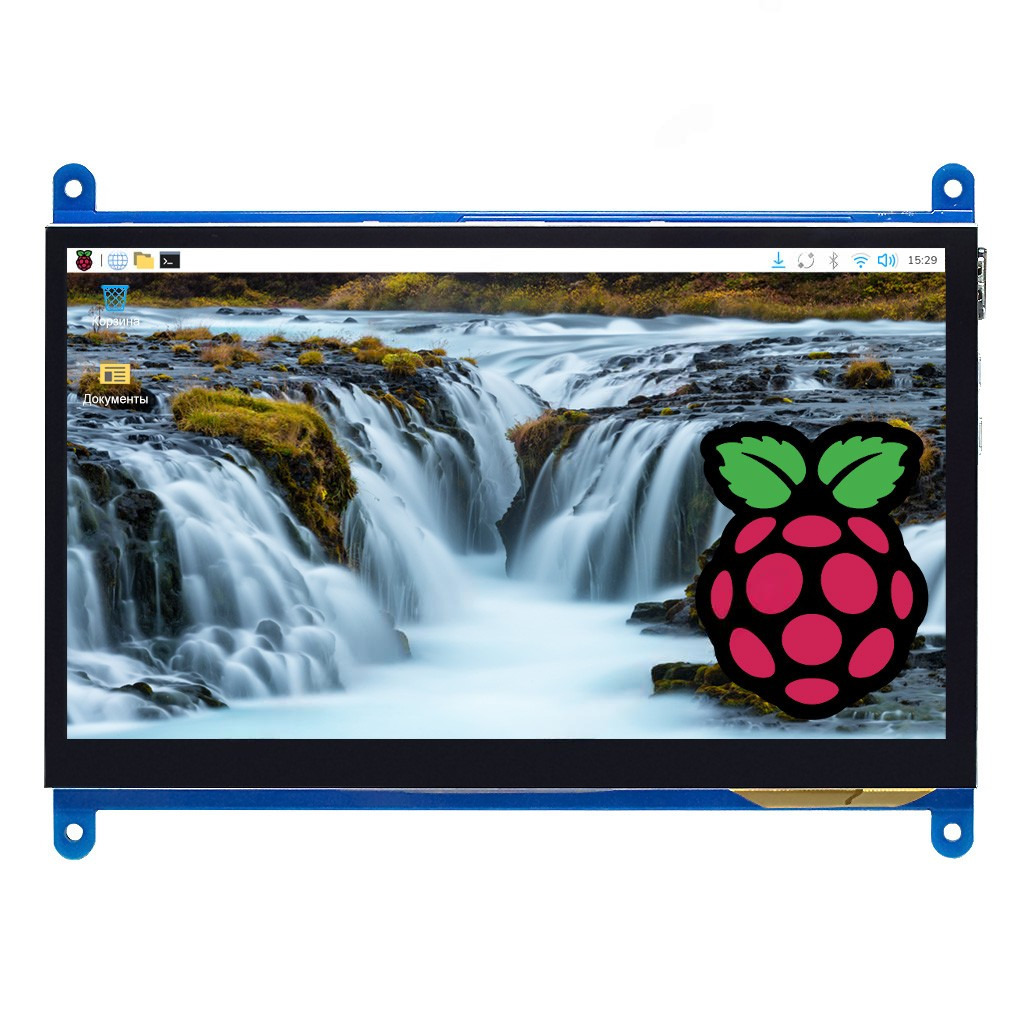

1х Дисплей сенсорный MPI7002(C)
1x Переходник-кабель HDMI/HDMI
1x Переходник HDMI/micro HDMI
1x Переходник-кабель USB-A/micro USB-B
1x Крепёжные элементы и стойки

Упаковка
Картонный короб, вкладка из вспененного полиэтилена
Размеры: 212 х 148 х 53мм
Вес брутто: 390 г.

Внимание! Мини-ПК Raspberry Pi не входит в комплектацию

Примеры подключения к Мини-ПК Raspberry Pi

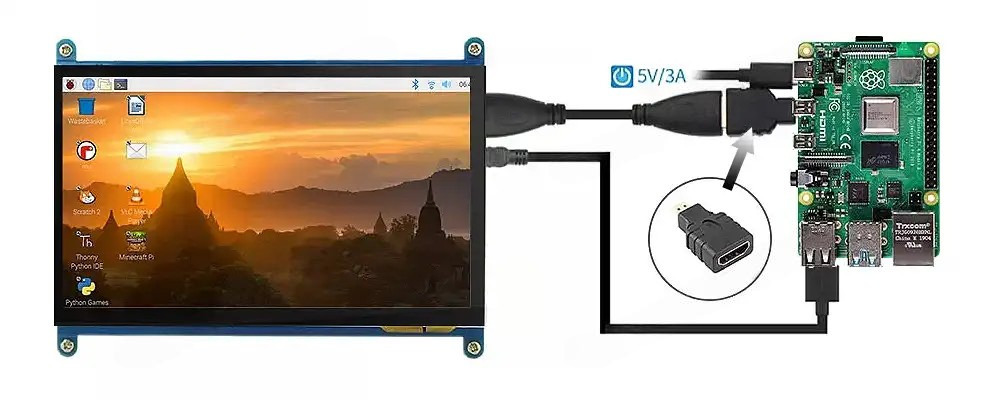

Вариант с Raspberry Pi 4B / 5

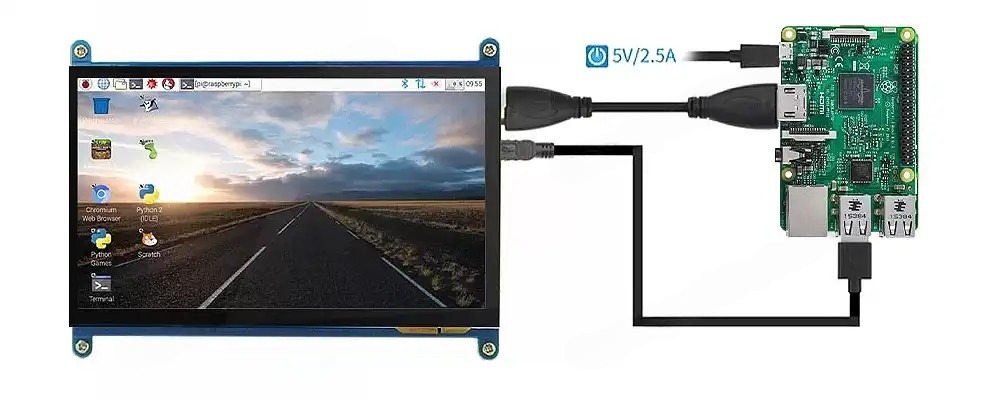

Вариант с Raspberry Pi 3B/3B+

Распиновка разъёмов экранного модуля 7.0" LCD IPS TFT

Порт HDMI

Номер	Обозначение	Назначение
1	TMDS Data2+	Плюсовая (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета
2	TMDS Data2 Shield	Общий ноль
3	TMDS Data2-	Минусовая (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета
4	TMDS Data1+	Плюсовая (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
5	TMDS Data1 Shield	Общий ноль
6	TMDS Data1-	Минусовая (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
7	TMDS Data0+	Плюсовая (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета
8	TMDS Data0 Shield	Общий ноль
9	TMDS Data0-	Минусовая (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета
10	TMDS Clock+	Плюсовая (+) сторона канала синхронизации дифференциальной пары данных TMDS
11	TMDS Clock Shield	Общий ноль
12	TMDS Clock-	Минусовая (-) сторона канала синхронизации дифференциальной пары данных TMDS
13	CEC	Нет подключения
14	Reserved(N.C.)	Нет подключения
15	SCL	Канал обмена данными DDC, сигнал тактирования SCL шины I2C
16	SDA	Канал обмена данными DDC, сигнал данных SDA шины I2C
17	DDC/CEC Ground	Общий ноль
18	+5V Power	Питание
19	Hot Plug Detect	Сигнал "горячего" подключения

Порт microUSB#1 и microUSB#2

Номер	Обозначение	Назначение
1	VUSB	+5В, питание
2	D-	Минусовая линия шины данных USB (сенсорная панель)
3	D+	Плюсовая линия шины данных USB (сенсорная панель)
4	NC	Нет подключения
5	GND	Общий ноль

Документация и ПО

1. Спецификация графической матрицы (англ., PDF);
2. Мультисистемный драйвер LCD-SHOW (LCD7C-SHOW);

Примечания к настройке ОС Raspbian

Для платформы Raspberry Pi 4 с операционной системой Raspbian (дата выхода образа после 2021-10-30, например Bullseye), в файле config следует изменить строку "dtoverlay = vc4-kms-v3d" на "dtoverlay = vc4-fkms-v3d". В исходном значении это может вызвать ошибку запуска. В операционной системе Raspbian Buster необходимо закомментировать "dtoverlay = vc4-fkms-V3D" добавлением символа # в начало строки.

------------------
