Описание

Модель: ESP32-P4-NANO Basic Kit Waveshare
Процессор: ESP32-P4NRW32 RISC-V 3-ядерный (2х 360 МГц HP, 1x40 МГц LP)
Беспроводная связь: ESP32-C6 WIFI 6/Bluetooth 5(BLE), PCB-антенна
Память: 128КБ(HP) + 16КБ(LP) ROM, 786КБ(HP) L2MEM, 32КБ(LP) SRAM, 8КБ TCM, 32МБ PSRAM, 16МБ QSPI Nor Flash
Видео: 1080p@30 H.264/JPEG 2D DMA, ISP, PPA, MIPI-CSI, MIPI-DSI
Аудио: SPK, MIC
Ethernet: 10/100Мб MII/RMII IP101GR
Интерфейсы: GPIO, USB2.0 OTG, SDIO3.0 TF CARD, PoE, RTC, I2C, I3C, UART
Размеры: 50 х 50 х 19 мм
Вес: 25г. (нетто)

Комплектация

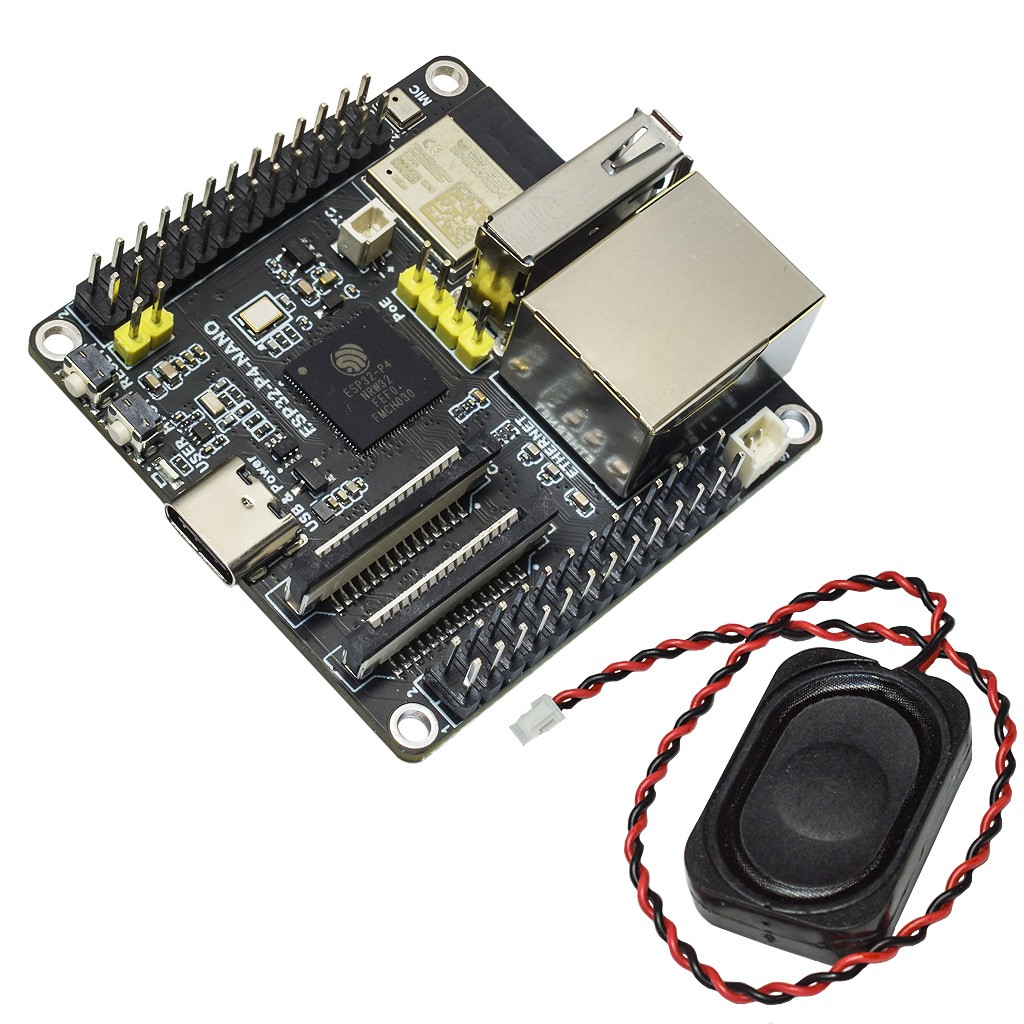

1х ESP32-P4-NANO Плата разработчика
1х Звуковой динамик 8 Ом, 2 Вт

Упаковка
Короб из мелованного картона
Антистатический пакет
Размеры: 80 х 70 х 28мм
Вес: 42г. (брутто)

Этот продукт представляет собой высокопроизводительную плату на базе чипа ESP32-P4 с интегрированными 32-битными двух- и одноядерными процессорами RISC-V. Он оснащен богатыми интерфейсами человек-машина, включая MIPI-CSI (с интегрированным процессором сигналов изображения), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI и др. Кроме того, поддерживается USB OTG 2.0 HS, Ethernet-порт и SDIO Host 3.0 для высокоскоростного подключения. Чип ESP32-P4 интегрирует периферию цифровой подписи и отдельный блок управления ключами, обеспечивая безопасные данные и операции. Специально разработанный для высокопроизводительных и высокобезопасных приложений, ESP32-P4-WIFI6-DEV-KIT соответствует требованиям взаимодействия человека и машины, эффективных edge-вычислений и расширения ввода-вывода.

Спецификация серии чипов ESP32-P4

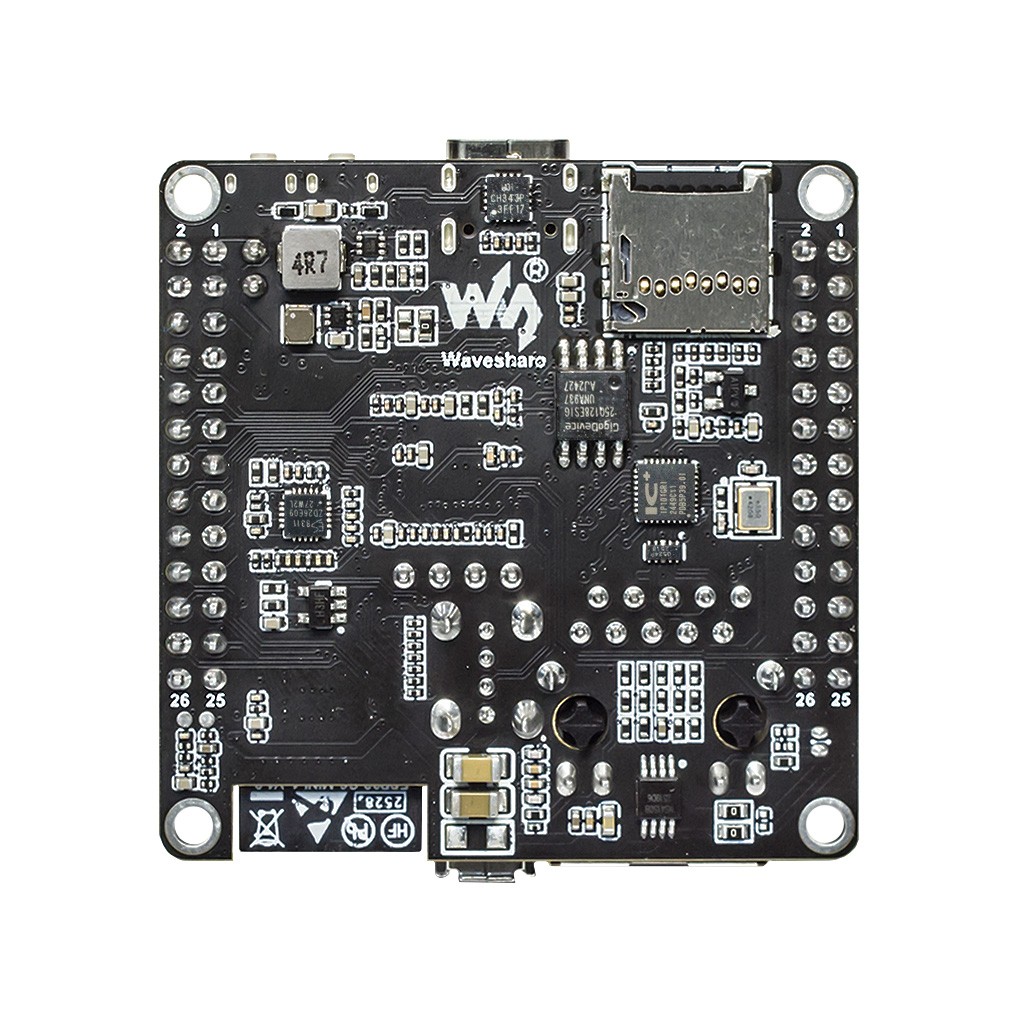

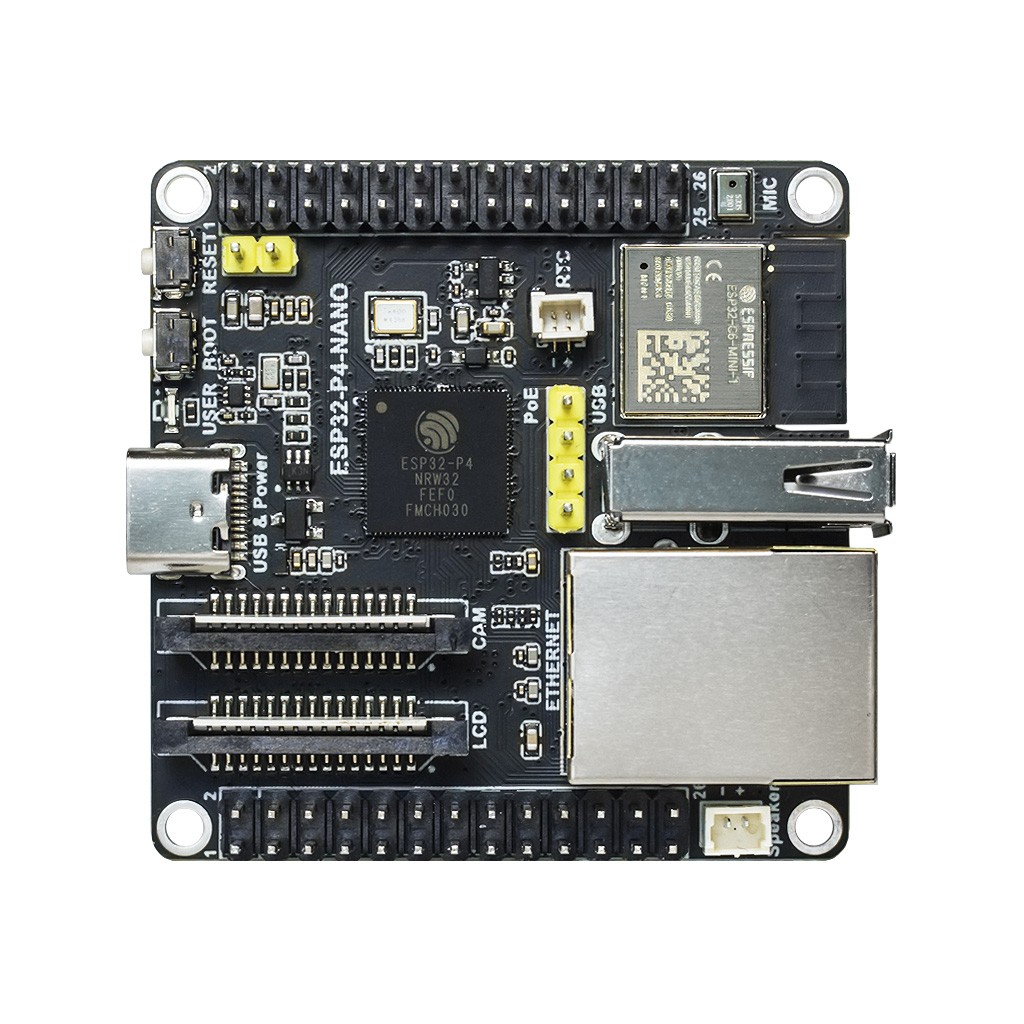

1. ESP32-P4NRW32 2. EPS32-C6-MINI-1 3. MIPI-DSI (2-полосный) порт 4. MIPI-CSI (2-полосный) порт 5. Type-C UART порт (питание, прошивка, отладка) 6. Пользователский светодиод 7. BOOT Кнопка 8. RESET Кнопка 9. PoE/5V интерфейс (внешний источник)

10. RTC батарея коннектор 11. Микрофон 12. PoE интерфейс (внешний источник) 13. Type-A USB2.0 OTG порт 14. 100Мб RJ45 Ethernet порт 15. Speaker коннектор MX1.25 2P 16. GPIO коннектор 17. Слот карты памяти TF (MicroSD)

Распиновка

Контурные размеры

------------------
