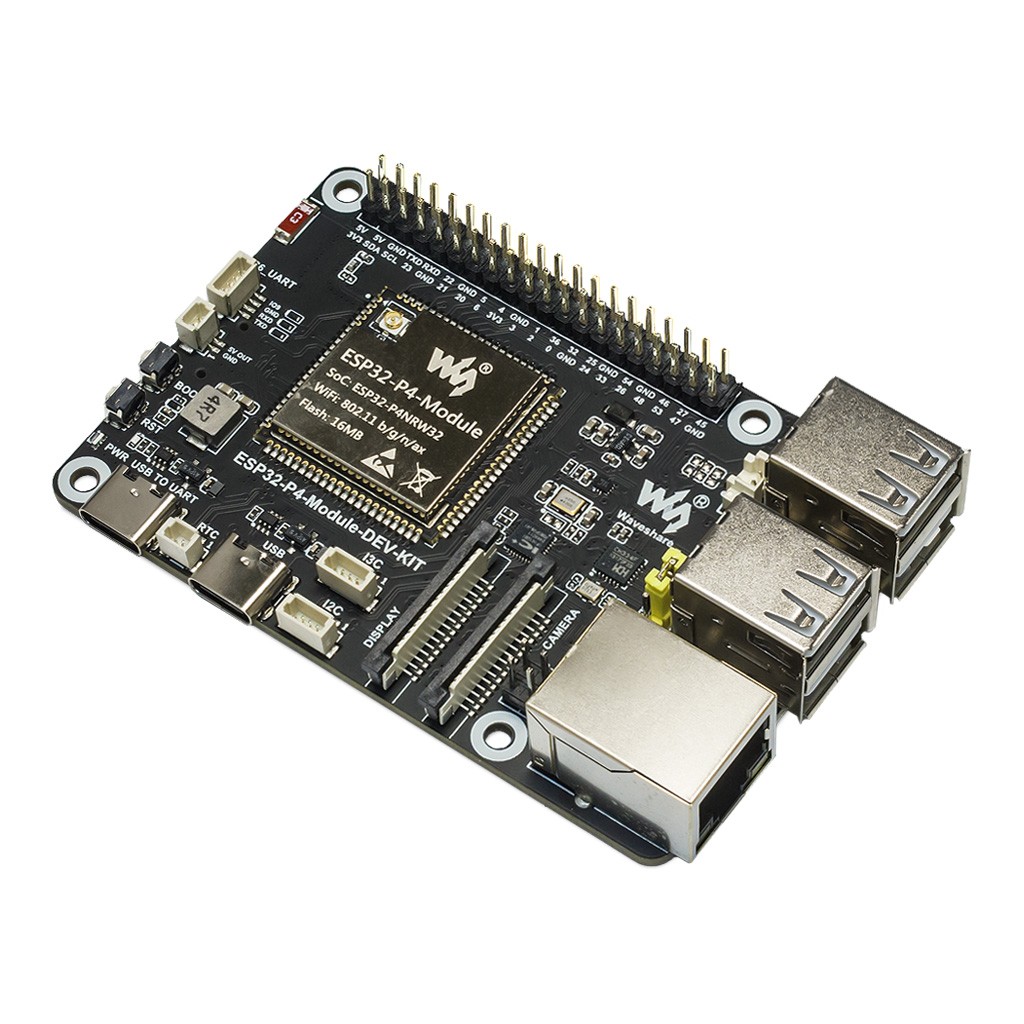

ESP32-P4-Module-DEV-KIT Базовый комплект Waveshare
Код товара: CTTL17244
 |
|
|
Описание
Модель: ESP32-P4-Module-DEV-KIT Basic Kit Waveshare
Процессор: ESP32-P4NRW32 RISC-V 3-ядерный (2х 360 МГц HP, 1x40 МГц LP)
Беспроводная связь: ESP32-C6 WIFI 6/Bluetooth 5(BLE), PCB-антенна, iPEX
Память: 128КБ(HP) + 16КБ(LP) ROM, 786КБ(HP) L2MEM, 32КБ(LP) SRAM, 8КБ TCM, 32МБ PSRAM, 16МБ QSPI Nor Flash
Видео: 1080p@30 H.264/JPEG 2D DMA, ISP, PPA, MIPI-CSI, MIPI-DSI
Аудио: SPK, MIC
Ethernet: 10/100Мб MII/RMII IP101GR
Интерфейсы: GPIO, USB2.0 OTG, SDIO3.0 TF CARD, PoE, RTC, I2C, I3C, UART
Размеры: 85 х 56 х 19 мм
Вес нетто: 42г.

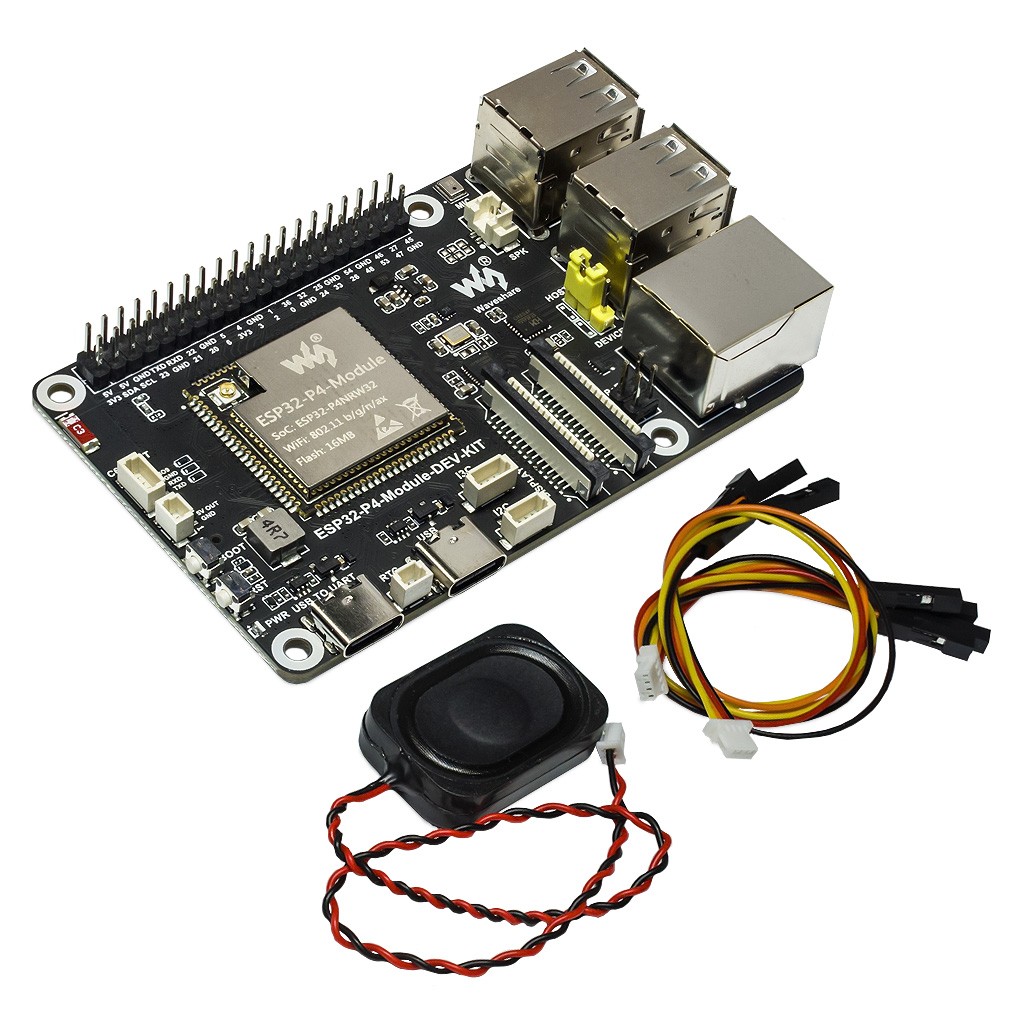

Комплектация
1х ESP32-P4-Module-DEV-KIT Плата разработчика
1х Звуковой динамик 8 Ом, 2Вт
2х Кабель SH1.0 4PIN ~150 мм
Упаковка
Короб из мелованного картона, Антистатический пакет
Размеры: 105 х 80 х 28 мм
Вес брутто: 65г.
ESP32-P4-Module-DEV-KIT — это высокопроизводительная двухъядерная плата разработки RISC-V на базе чипа ESP32-P4, разработанная Waveshare. Он поддерживает широкий спектр человеко-компьютерных интерфейсов, включая интерфейсы MIPI-CSI (интегрированный процессор сигналов изображения, ISP) и MIPI-DSI, а также распространенные периферийные устройства, такие как SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART и TWAI™. Он также поддерживает USB OTG 2.0 HS, Ethernet и SDIO Host 3.0 для высокоскоростного подключения. Чип объединяет периферийное устройство цифровой подписи и специальный блок управления ключами для обеспечения его безопасности. ESP32-P4-Module-DEV-KIT специально разработан для высокопроизводительных приложений с высоким уровнем безопасности и полностью отвечает более высоким требованиям встроенных приложений в таких областях, как поддержка человеко-машинных интерфейсов, возможности периферийных вычислений и характеристики подключения ввода-вывода.
Спецификация серии чипов ESP32-P4

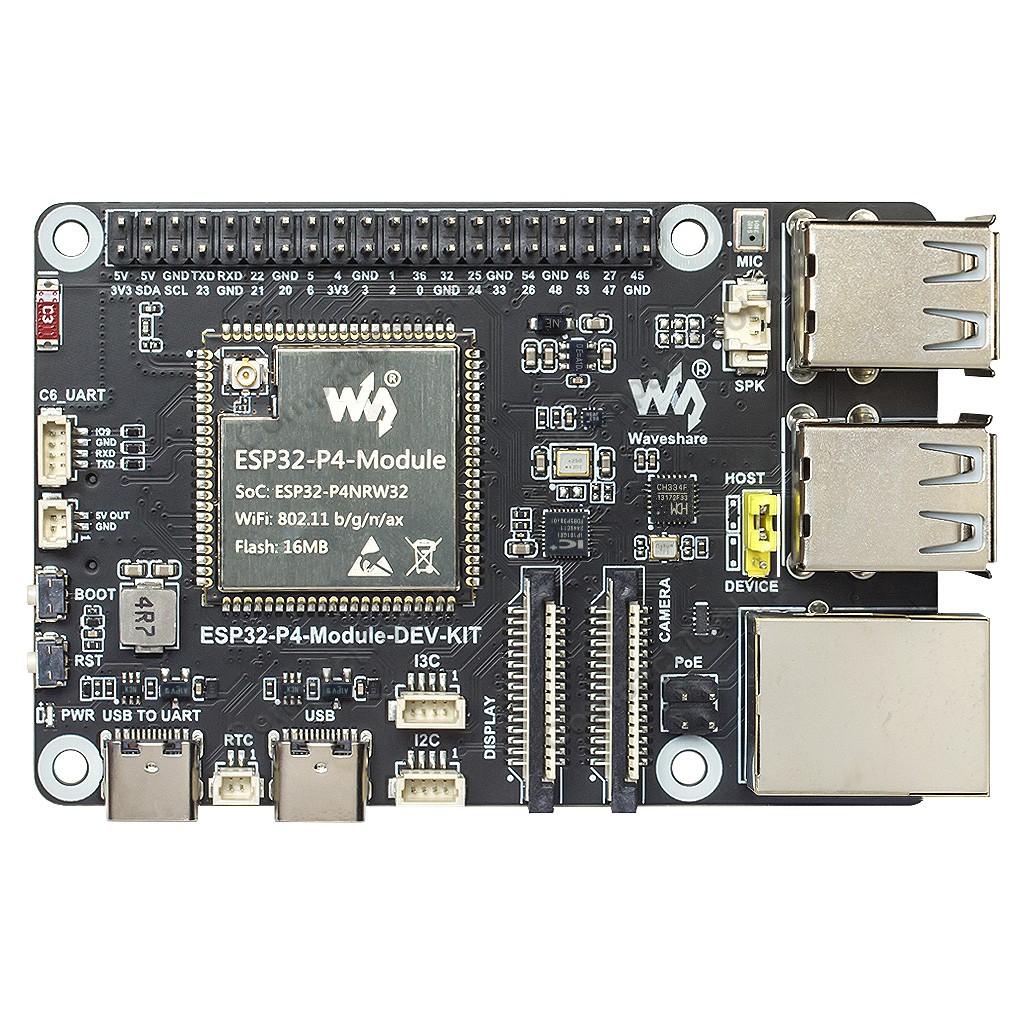

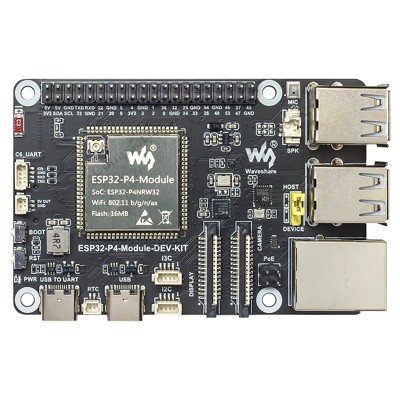

| 1. ESP32-P4-Module (ESP32-P4NRW32 + ESP32-C6 + 16МБ Nor Flash 2. MIPI-DSI (2-полосный) порт 3. MIPI-CSI (2-полосный) порт 4. Type-C UART порт (питание, прошивка, отладка) 5. RTC батарея SH1.0 2P коннектор 6. Type-C USB порт (питание, прошивка) 7. I2C интерфейс 8. I3C интерфейс 9. PoE коннектор 10. Микрофон 11. Speaker коннектор MX1.25 2P |
12. USB-A порты 13. USB OTG 2.0 селектор HOST/DEVICE 14. 100Мб RJ45 Ethernet порт 15. 40PIN GPIO коннектор 16. ESP32-C SMD антенна 17. ESP32-C6 UART контакты 18. 5В коннектор SH1.0 2P 19. BOOT кнопка 20. RST кнопка 21. Индикатор питания 22. TF Card слот |
Диаграмма выводов
Размеры
------------------
