Описание

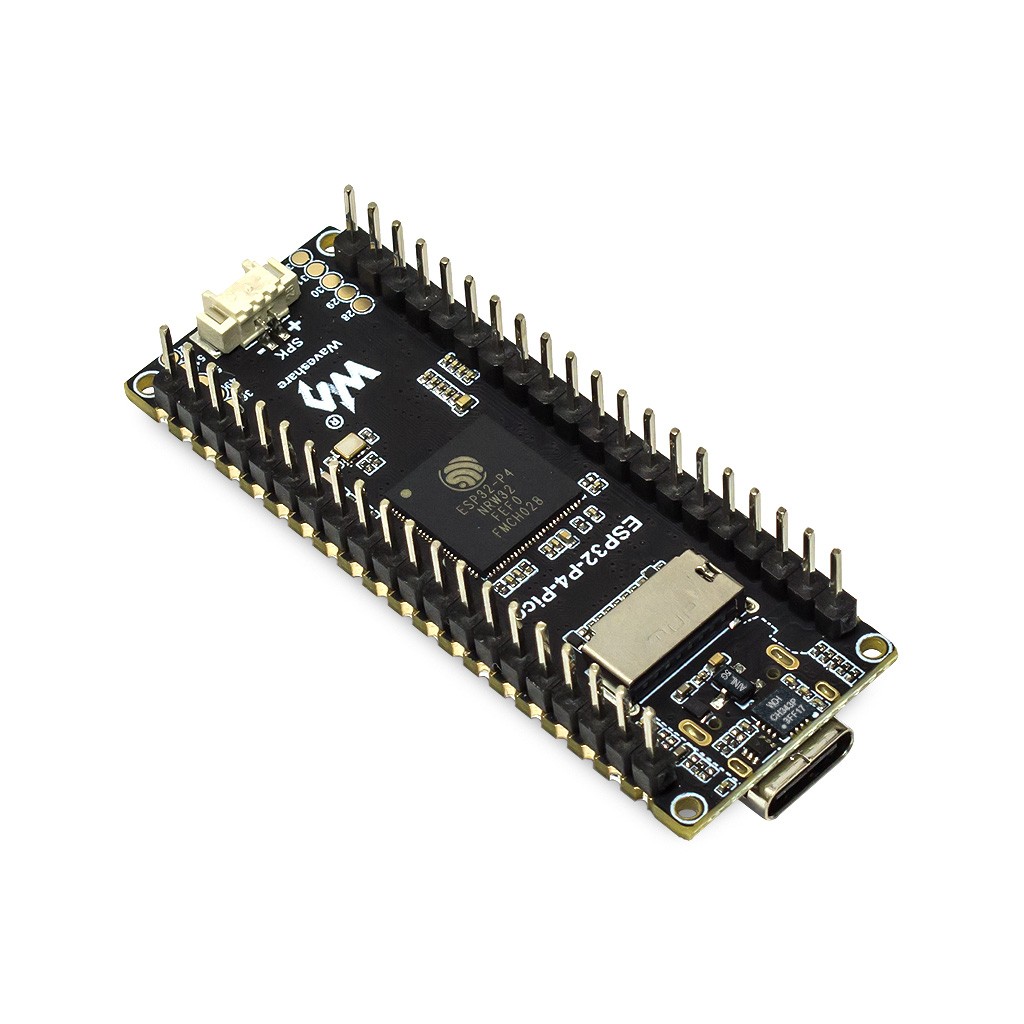

Модель: ESP32-P4-Pico Standart Version Presoldered Waveshare
Процессор: ESP32-P4NRW32 RISC-V 3-ядерный (2х 360 МГц HP, 1x40 МГц LP)
Беспроводная связь WiFi/BT: нет
Память: 128КБ(HP) + 16КБ(LP) ROM, 786КБ(HP) L2MEM, 32КБ(LP) SRAM, 8КБ TCM, 32МБ PSRAM, 32МБ Nor Flash
Видео: 1080p@30 H.264/JPEG 2D DMA, ISP, PPA, MIPI-CSI, MIPI-DSI
Аудио: SPK 3Вт, MIC
Интерфейсы: GPIO, USB2.0 OTG, SDIO3.0 TF CARD, UART
Размеры: 57.3 х 21.0 х 14 мм
Вес нетто: 7г.

Комплектация
1х ESP32-P4-Pico Плата разработчика
  Упаковка
Антистатический пакет, Пенопластовая вкладка для защиты межплатного разъема
Размеры: 108 х 70 х 15 мм
Вес брутто: 11г.

ESP32-P4-Pico — это плата для разработки мультимедиа, разработанная Waveshare на основе ESP32-P4. Он обеспечивает богатый набор интерфейсов человеко-машинного взаимодействия, включая MIPI-CSI (интегрированный процессор сигналов изображения ISP), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI и т. д. Кроме того, он поддерживает USB OTG 2.0 HS и имеет встроенный 40-контактный интерфейс расширения GPIO, который совместим с некоторыми расширениями Raspberry Pi Pico HAT. платы, что обеспечивает более широкий диапазон адаптивности приложений. ESP32-P4 использует двухъядерный процессор RISC-V с частотой 360 МГц и поддерживает PSRAM объемом до 32 МБ, включая USB 2.0, MIPI-CSI/DSI, кодирование H.264 и другие периферийные устройства, удовлетворяющие потребности в недорогой, высокопроизводительной и маломощной разработке мультимедиа. Кроме того, ESP32-P4 объединяет периферийное устройство цифровой подписи и специальный блок управления ключами для обеспечения безопасности данных и операций. ESP32-P4-Pico специально разработан для высокопроизводительных приложений с высоким уровнем безопасности и отвечает потребностям встроенных систем в области взаимодействия человека и машины, периферийных вычислений и расширения ввода-вывода.

Спецификация серии чипов ESP32-P4

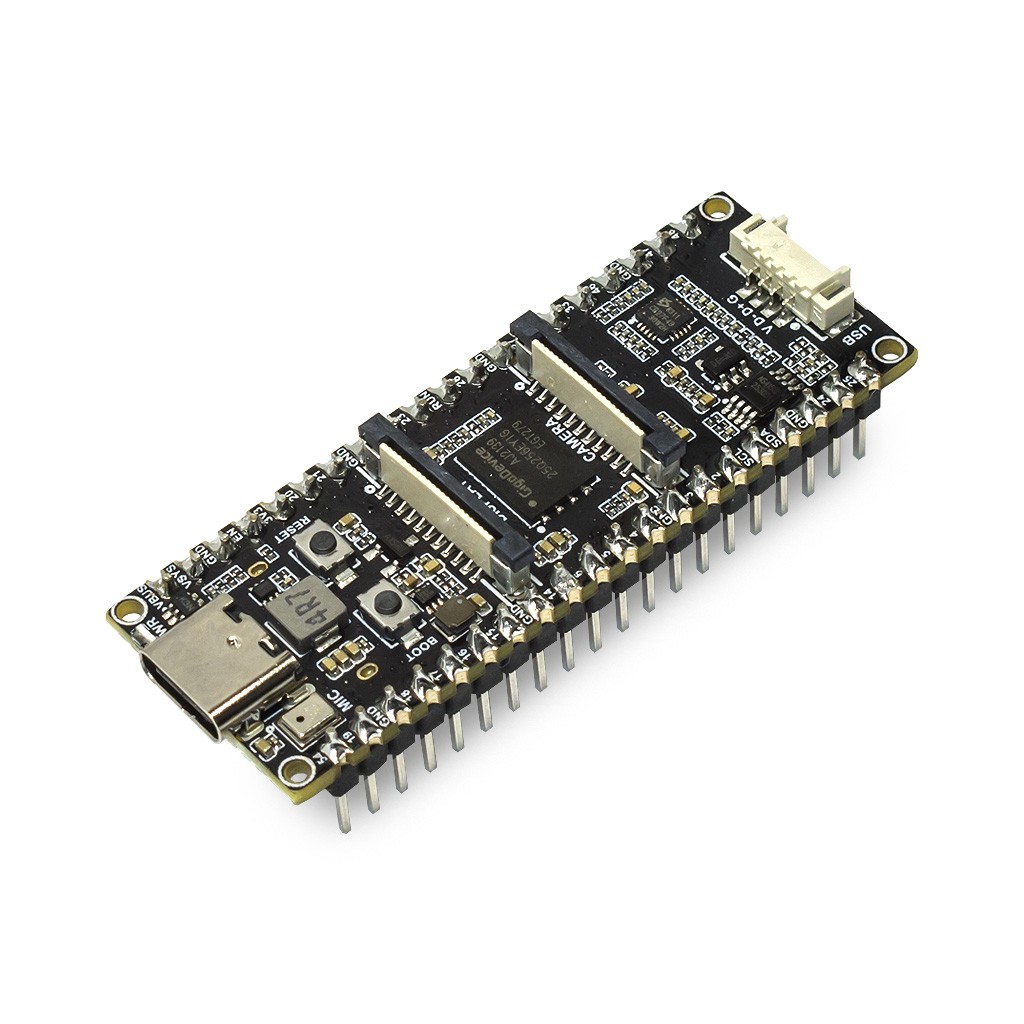

1. ESP32-P4NRW32 2. 32МБ Nor Flash 3. MIPI-DSI (2-полосный) порт 4. MIPI-CSI (2-полосный) порт 5. Type-C UART порт (питание, прошивка) 6. Микрофон

7. Speaker коннектор MX1.25 2P 8. 4PIN USB 2.0 OTG порт 9. BOOT Кнопка 10. RESET Кнопка 11. Индикатор питания 12. Слот карты памяти TF (MicroSD)

Распиновка

Размеры

------------------
