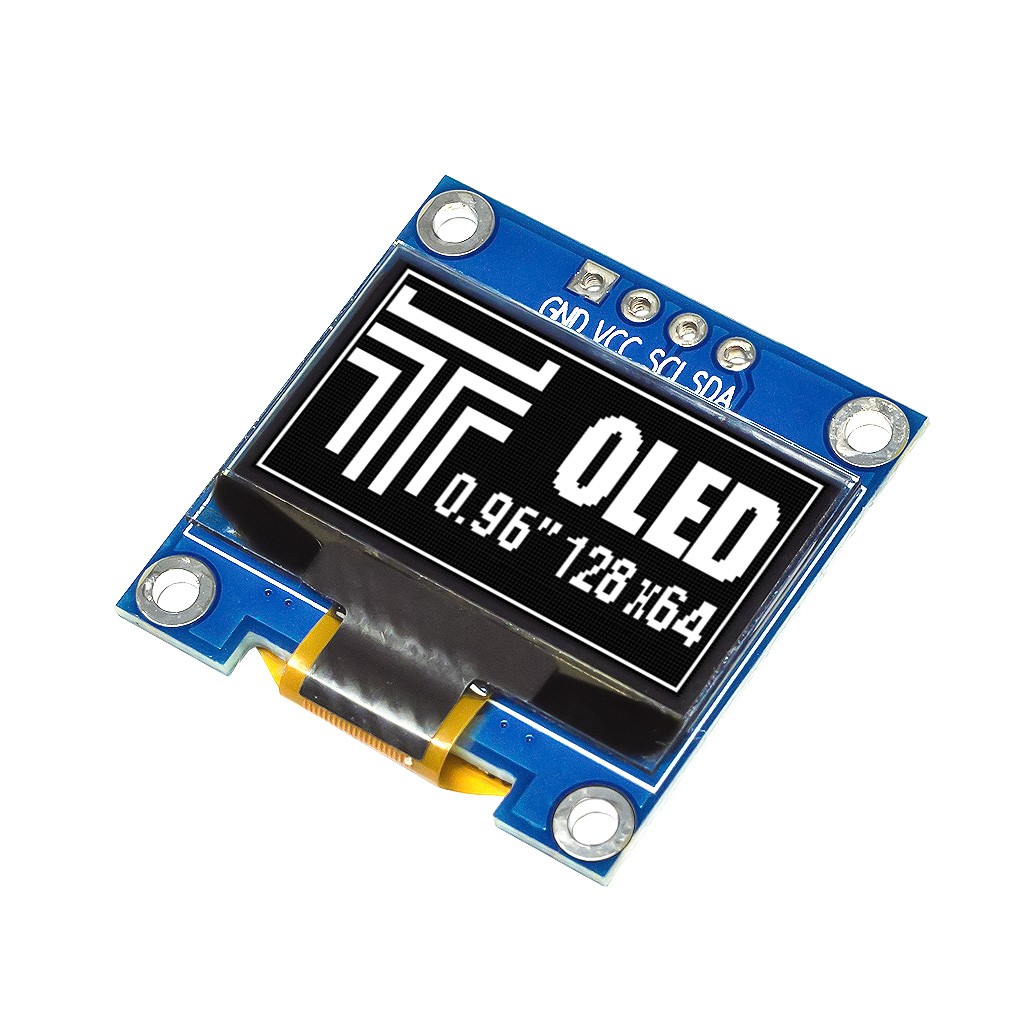

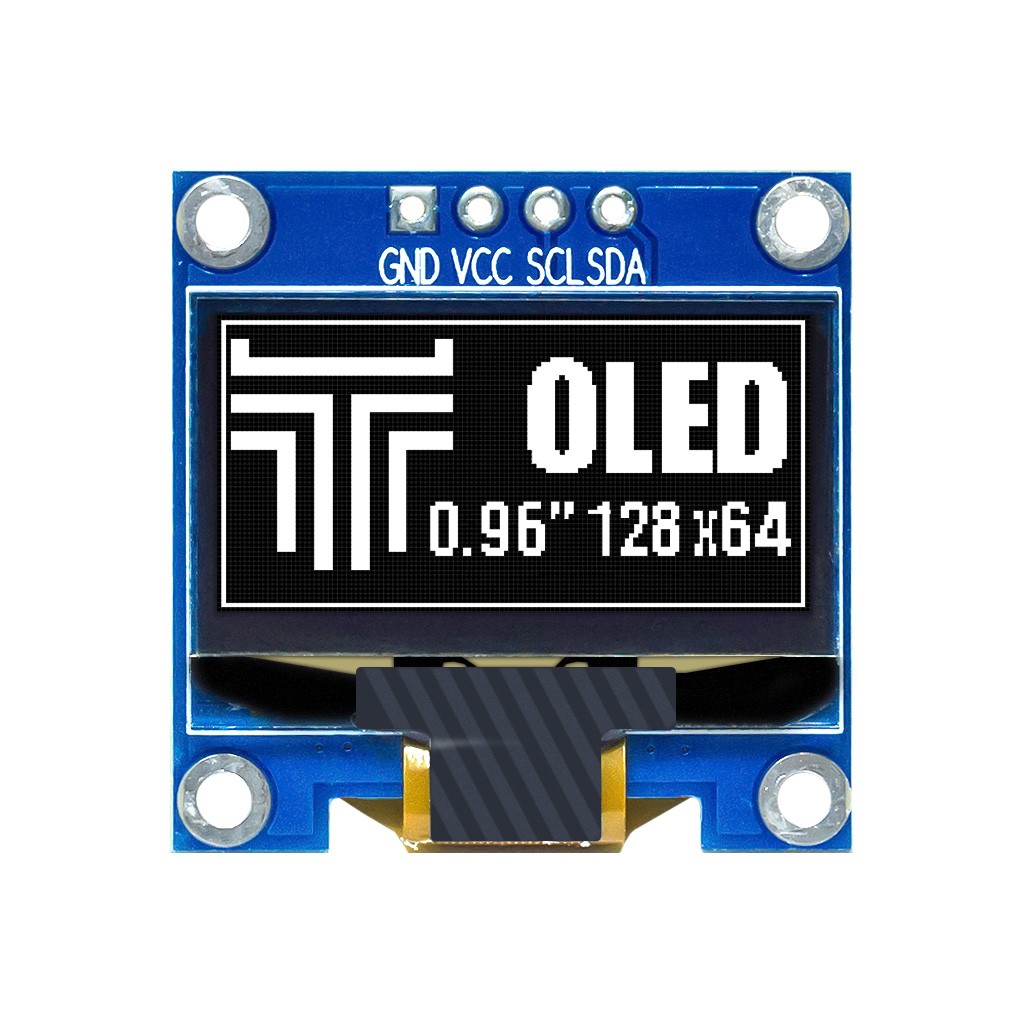

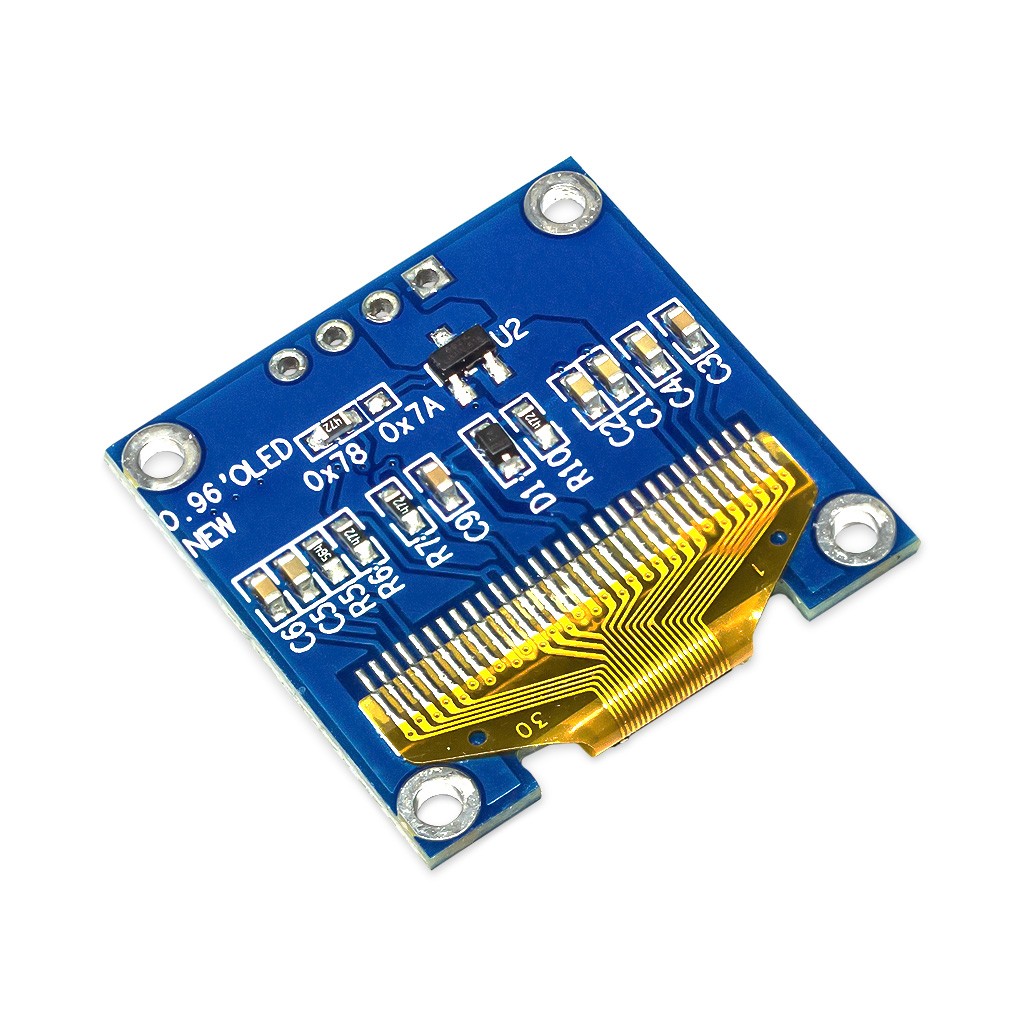

Дисплей OLED 0,96 дюйма, белые символы, 128х64 пикс



Описание

Модель: ZJY096I004WG11 / аналог
Напряжение питания: +3.3 ~ +5.5В постоянного тока DC
Уровень логических портов: +3.3В
Потребление тока, макс.: 80мА
Тип экрана: монохромный PMOLED, технология CoF
Диагональ: 0.96" дюйма (2.45см)
Графическая матрица: NFP1315-61AY / аналог
Активная область: 21.74 х 10.86мм
Углы обзора П/Л/В/Н: более 160°
Разрешение: 128 х 64 пикселей
Размер пикселя: 0.17 х 0.17мм
Цвет пикселей: белый
Соотношение сторон: 2:1
Контроллер графики: SSD1315 Solomon Systech (совместимый с SSD1306)

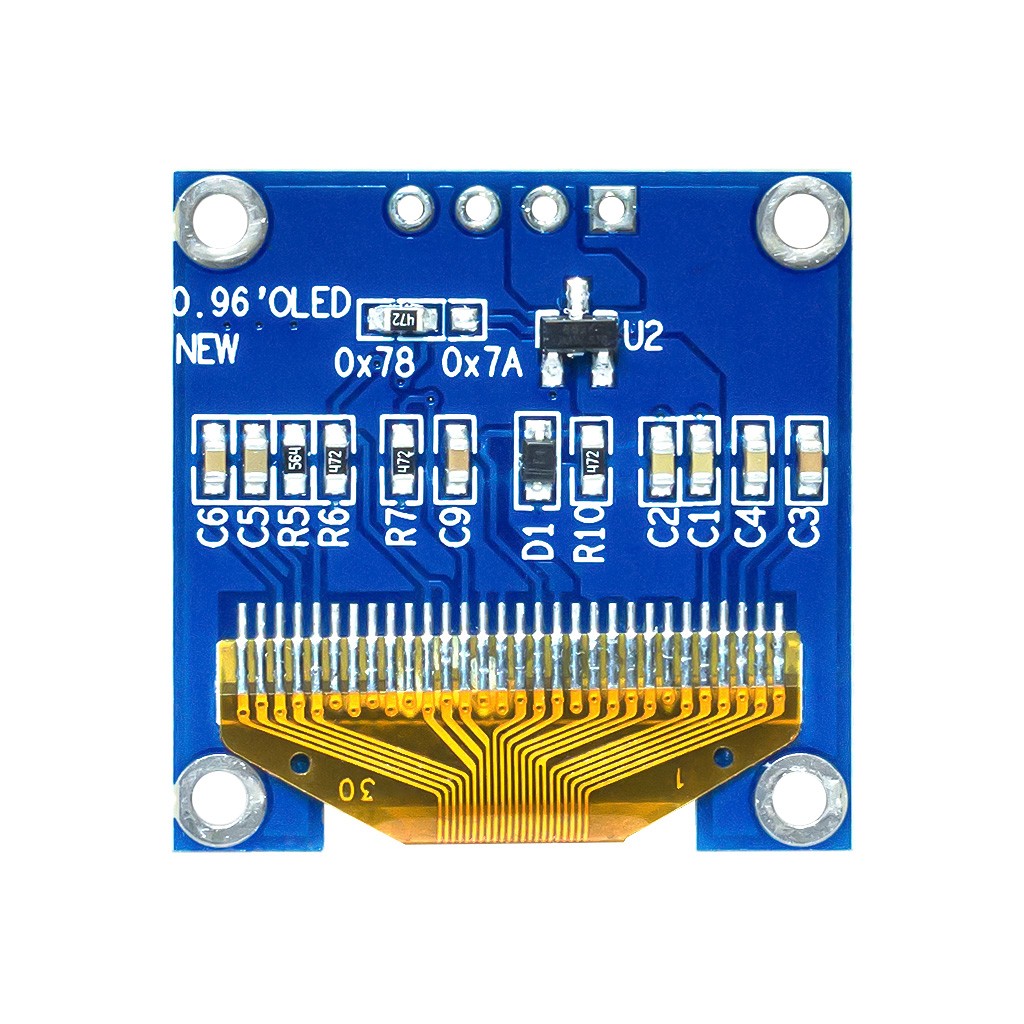

Интерфейс: IIC/I2C (адрес 0х78h по умолчанию или 0x7Ah)
Подключение: 4 контакта с шагом 2.54мм
Понижающий LDO-регулятор (логика): XC6206P332MR
Отверстия крепления: 4х ?2.0мм
Температура эксплуатации: -40°C...+80°C
Размеры модуля: 26.0 х 26.0 х 2.65 мм
Вес нетто: 3 г
  Комплектация
1х Дисплей OLED 0.96" дюйма 128х64 белый

Упаковка
Зиплок-пакет (гриппер)

Графические матрицы, изготовленные по технологии OLED, обладают высокой энергоэффективностью. Пиксели в OLED-матрице самостоятельно светятся под воздествием электрического тока, фоновая светодиодная подстветка им не требуется.  Благодаря самосвечению, матрицы OLED тоньше и легче, потребляют в разы меньше энергии. Компактный модуль с высококачественным монохромным OLED-дисплеем с диагональю 0.96" (около 24,5 мм) имеет графическое разрешение 128х64 пикселей, отличается от других типов ЖК-матриц высокой контрастностью и чёткостью выводимого изображения. Встроенный графический контроллер SSD1315 аппаратно поддерживает регулировку контрастности и несколько функций обработки изображения, такие как зеркальное отображение, прокрутка и т.д. Модуль оснащён 2-проводным последовательным интерфейсом I2C/IIC/TWI и функционирует от напряжения +3.3В ~ +5В постоянного тока DC. При максимальном уровне свечения всех пикселей, потребляет не более 80 мА постойного тока, что позволяет использовать его в различных устройствах с автономным питанием.

> Спецификация графического контроллера SSD1315

Назначение конактов модуля с 0.96" OLED-дисплеем

№ контакта	Обозначение	Назначение	Описание
1	GND	Питание	Общий ноль
2	VCC	Питание	Входное напряжение +3.3~5В
3	SCL	Вход	Линия синхронизации SCL интерфейса I2C
4	SDA	Вход	Линия приёма/передачи данных SDA интерфейса I2C

Технические особенности OLED-экрана

Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление в следствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

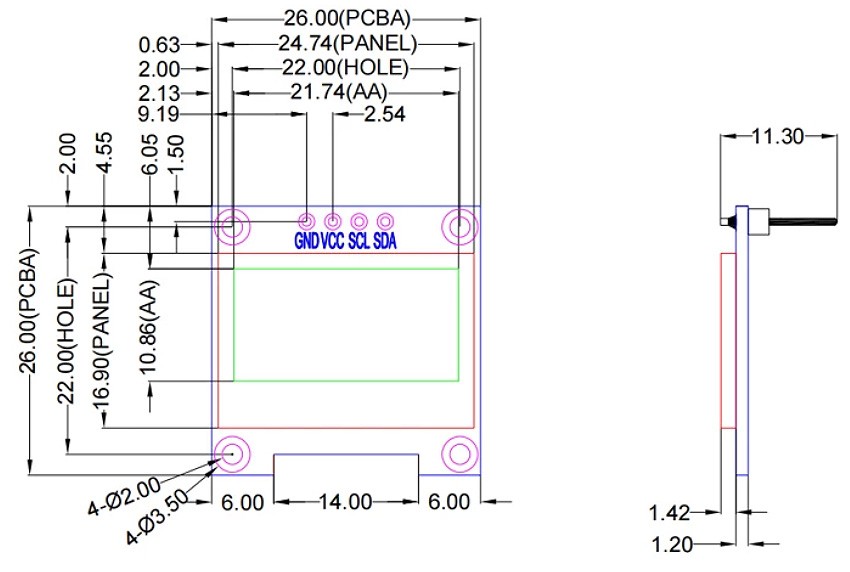

Чертёж конструкции
