Описание

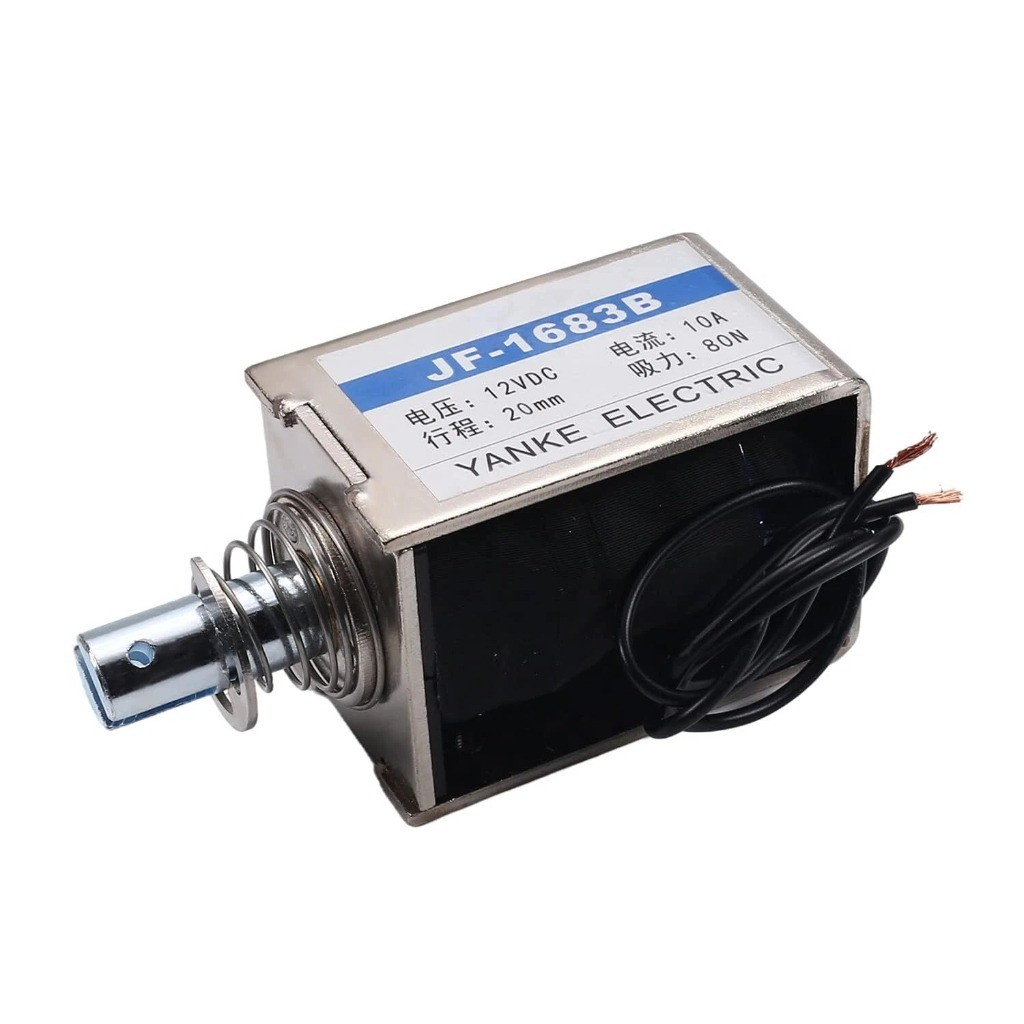

Модель: JF-1683B 12В соленоид магнитный втягивающий линейный магнитный
Рабочее напряжение: 12В постоянного тока DC
Потребляемый ток: 10А (без нагрузки)
Сила втягивания: 80 Nm (8кг)
Ход штока: 20 мм
Диаметр штока: 15 мм
Механизм: втягивающе-выталкивающий
Рабочий цикл: кратковременный
Габариты: 14?5,5?5,5см (полная длина со штоком 43мм)
Вес нетто: 1130 г.

Комплектация
1х Соленоид JF1683B 12V
  Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение.

Линейные соленоиды полезны во многих устройствах, которые требуют движения открытого или закрытого типа (например, внутри или снаружи), таких как дверные замки с электронным управлением, пневматические или гидравлические регулирующие клапаны, робототехника, управление автомобильным двигателем, ирригационные клапаны для полива сада и даже для дверного звонка. Они доступны как открытая рама, закрытая рама или герметичные трубчатые типы.

Принцип работы

Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек.

Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода. Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита.

Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка.

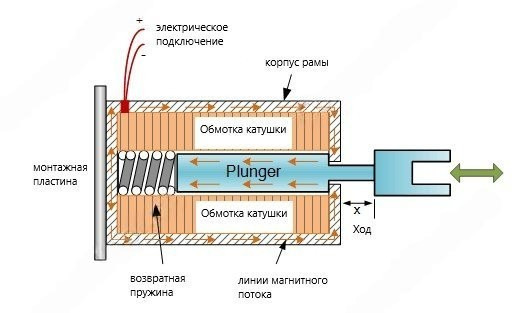

Пример конструкции линейного соленоида вытяжного типа

------------------
